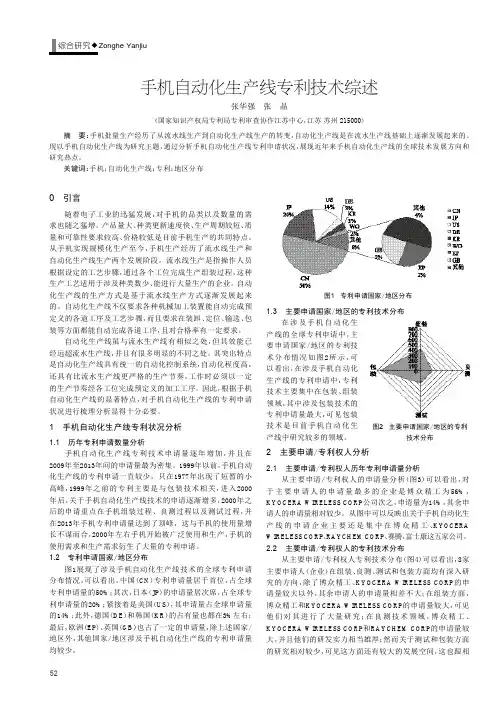

手机自动化生产线专利技术综述张华强张晶（国家知识产权局专利局专利审查协作江苏中心，江苏苏州215000）摘要：手机批量生产经历了从流水线生产到自动化生产线生产的转变，自动化生产线是在流水生产线基础上逐渐发展起来的。
现以手机自动化生产线为研究主题，通过分析手机自动化生产线专利申请状况，展现近年来手机自动化生产线的全球技术发展方向和研究热点。
关键词：手机；自动化生产线；专利；地区分布0引言随着电子工业的迅猛发展，对手机的品类以及数量的需求也随之猛增。
产品量大、种类更新速度快、生产周期较短、质量和可靠性要求较高、价格较低是目前手机生产的共同特点。
从手机实现规模化生产至今，手机生产经历了流水线生产和自动化生产线生产两个发展阶段。
流水线生产是指操作人员根据设定的工艺步骤，通过各个工位完成生产组装过程，这种生产工艺适用于涉及种类数少、能进行大量生产的企业。
自动化生产线的生产方式是基于流水线生产方式逐渐发展起来的。
自动化生产线不仅要求各种机械加工装置能自动完成预定义的各道工序及工艺步骤，而且要求在装卸、定位、输送、包装等方面都能自动完成各道工序，且对合格率有一定要求。
自动化生产线虽与流水生产线有相似之处，但其效能已经远超流水生产线，并且有很多明显的不同之处。
其突出特点是自动化生产线具有统一的自动化控制系统，自动化程度高，还具有比流水生产线更严格的生产节奏，工作时必须以一定的生产节奏经各工位完成预定义的加工工序。
因此，根据手机自动化生产线的显著特点，对手机自动化生产线的专利申请状况进行梳理分析显得十分必要。
1手机自动化生产线专利状况分析1.1历年专利申请数量分析手机自动化生产线专利技术申请量逐年增加，并且在2009年至2013年间的申请量最为密集。
1999年以前，手机自动化生产线的专利申请一直较少，只在1977年出现了短暂的小高峰，1999年之前的专利主要是与包装技术相关，进入2000年后，关于手机自动化生产线技术的申请逐渐增多，2000年之后的申请重点在手机组装过程、良测过程以及测试过程，并在2013年手机专利申请量达到了顶峰，这与手机的使用量增长不谋而合，2000年左右手机开始被广泛使用和生产，手机的使用需求和生产需求衍生了大量的专利申请。
