基于生死单元的激光熔覆温度场数值模拟

格式：doc
大小：30.50 KB
文档页数：9

下载文档原格式

/ 9

激光多道熔覆单晶合金过程中温度场分布和熔池形状的研究

激光多道熔覆单晶合金过程中温度场分布和熔池形状的研究激光多道熔覆是一种比较新兴的表面处理技术，可以用来改善材料的耐磨性、耐蚀性和高温性能。

在激光多道熔覆过程中，激光束对工件表面进行高速熔化，形成一个熔池。

而熔池的形状和温度场分布对于熔覆层的质量和性能影响很大。

因此，研究激光多道熔覆过程中温度场分布和熔池形状是非常重要的。

首先，我们来研究温度场分布。

在激光多道熔覆过程中，激光束对金属工件表面进行照射，引起快速熔化。

激光的功率密度是控制温度场分布的重要参数之一。

高功率密度的激光束能够在较小的区域内产生较高的温度，形成较深的熔池。

而低功率密度的激光束则会产生较浅的熔池。

此外，熔池的形状也会影响温度场分布。

对于矩形形状的熔池，其沿激光传播方向的温度梯度会较大。

而对于圆形形状的熔池，其在辐射方向上的温度分布相对均匀。

其次，我们来研究熔池形状。

熔覆过程中的熔池形状受到多种因素的影响，包括激光的功率密度、扫描速度和工件材料的热导率等。

高功率密度和低扫描速度会导致熔池形状较宽且深。

而低功率密度和高扫描速度则会导致熔池形状较窄且浅。

此外，不同材料的熔池形状也会有所不同。

例如，对于热导率较高的材料，熔池会更容易形成较窄而深的V形。

研究激光多道熔覆过程中温度场分布和熔池形状的方法主要有数值模拟和实验测量两种。

数值模拟方法可以通过建立激光热传导模型来模拟温度场分布和熔池形状。

这种方法可以通过改变激光功率密度、扫描速度和材料热导率等参数来研究它们对温度场和熔池形状的影响。

数值模拟方法可以提供快速且经济的研究手段，但需要依赖于实验数据的验证。

实验测量方法可以通过使用红外热像仪等热成像设备来直接测量熔池的温度场分布。

此外，还可以使用高速摄像机来观察熔池的形状和动态变化。

这种方法可以提供实时且直观的温度场分布和熔池形状信息，但需要进行复杂的设备搭建和实验操作。

综上所述，研究激光多道熔覆过程中温度场分布和熔池形状对于提高熔覆层质量和性能有重要意义。

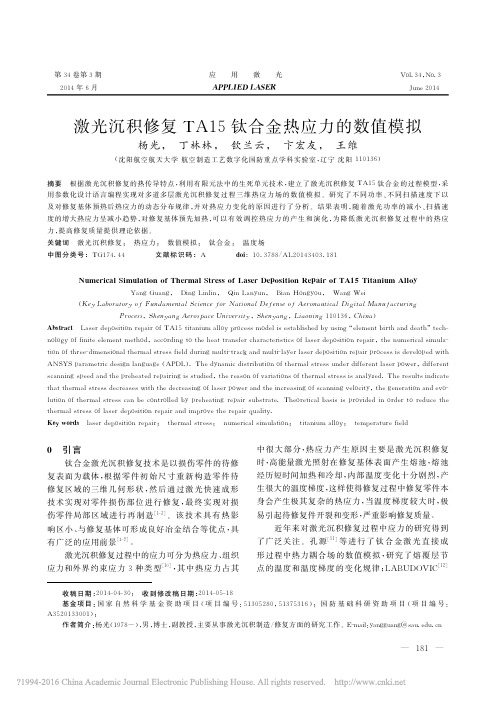

激光沉积修复TA15钛合金热应力的数值模拟_杨光
