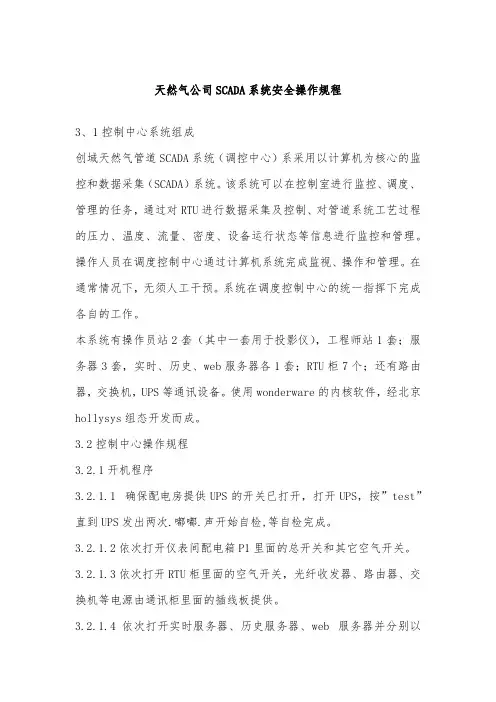

天然气公司SCADA系统安全操作规程3、1控制中心系统组成创域天然气管道SCADA系统（调控中心）系采用以计算机为核心的监控和数据采集（SCADA）系统。

该系统可以在控制室进行监控、调度、管理的任务，通过对RTU进行数据采集及控制、对管道系统工艺过程的压力、温度、流量、密度、设备运行状态等信息进行监控和管理。

操作人员在调度控制中心通过计算机系统完成监视、操作和管理。

在通常情况下，无须人工干预。

系统在调度控制中心的统一指挥下完成各自的工作。

本系统有操作员站2套（其中一套用于投影仪），工程师站1套；服务器3套，实时、历史、web服务器各1套；RTU柜7个；还有路由器，交换机，UPS等通讯设备。

使用wonderware的内核软件，经北京hollysys组态开发而成。

3.2控制中心操作规程3.2.1开机程序3.2.1.1 确保配电房提供UPS的开关已打开，打开UPS，按”test”直到UPS发出两次.嘟嘟.声开始自检,等自检完成。

3.2.1.2依次打开仪表间配电箱P1里面的总开关和其它空气开关。

3.2.1.3依次打开RTU柜里面的空气开关，光纤收发器、路由器、交换机等电源由通讯柜里面的插线板提供。

3.2.1.4依次打开实时服务器、历史服务器、web 服务器并分别以administrator用户名，输入密码登录，并打开相应的软件等待运行正常。

3.2.1.5打开工程师站、操作员站电脑，登陆后打开桌面上的InTouch 软件即察看画面流程。

3.2.2关机程序3.2.2.1关闭操作员站、工程师站计算机。

3.2.2.2关闭实时服务器，历史服务器，web服务器。

3.2.2.3依次关闭RTU 柜里面的空气开关。

3.2.2.4关闭光纤收发器，路由器，交换机电源。

3.2.2.5依次关闭配电箱P1 里面的其他空气开关，总开关最后关闭。

3.2.2.6切断UPS电源。

按 Test 旁边的 Off按钮直到UPS不再运行。

3.3其它说明3.3.1仪表间UPS电源输入来自电气380VAC，输出给仪表间电源配电箱P1。

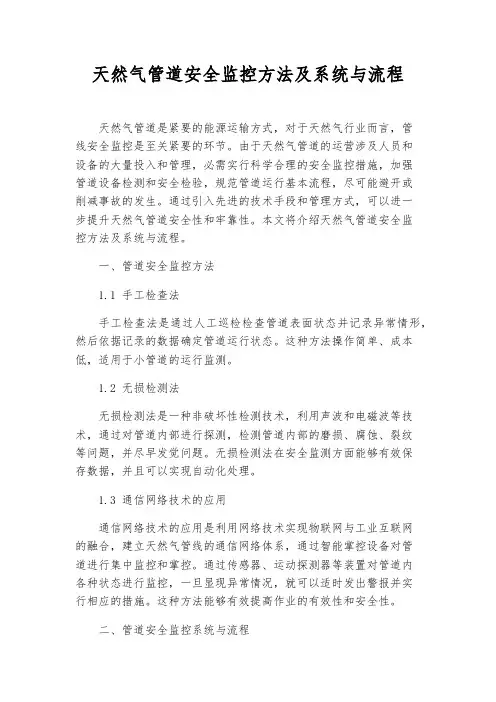

天然气管道安全监控方法及系统与流程天然气管道是紧要的能源运输方式，对于天然气行业而言，管线安全监控是至关紧要的环节。

由于天然气管道的运营涉及人员和设备的大量投入和管理，必需实行科学合理的安全监控措施，加强管道设备检测和安全检验，规范管道运行基本流程，尽可能避开或削减事故的发生。

通过引入先进的技术手段和管理方式，可以进一步提升天然气管道安全性和牢靠性。

本文将介绍天然气管道安全监控方法及系统与流程。

一、管道安全监控方法1.1 手工检查法手工检查法是通过人工巡检检查管道表面状态并记录异常情形，然后依据记录的数据确定管道运行状态。

这种方法操作简单、成本低，适用于小管道的运行监测。

1.2 无损检测法无损检测法是一种非破坏性检测技术，利用声波和电磁波等技术，通过对管道内部进行探测，检测管道内部的磨损、腐蚀、裂纹等问题，并尽早发觉问题。

无损检测法在安全监测方面能够有效保存数据，并且可以实现自动化处理。

1.3 通信网络技术的应用通信网络技术的应用是利用网络技术实现物联网与工业互联网的融合，建立天然气管线的通信网络体系，通过智能掌控设备对管道进行集中监控和掌控。

通过传感器、运动探测器等装置对管道内各种状态进行监控，一旦显现异常情况，就可以适时发出警报并实行相应的措施。

这种方法能够有效提高作业的有效性和安全性。

二、管道安全监控系统与流程2.1 管路安全监控系统天然气管道安全监控系统重要由监控设备、数据采集系统、中心监管系统三部分构成。

其中管道监控设备包括传感器、运动探测设备、视频监控设备等，通过这些物联网设备，可以对管道内部运行情形进行实时监控。

数据采集系统是核心设备，它采纳安全牢靠的通信设备与数据处理单元实现采集、分析和存储。

中心监管系统则是数据处理单元的管理中心，它重要负责数据存储、数据分析以及管道安全情况预警，并通知巡检人员进行处置。

2.2 管道安全监控流程(1)数据采集：由于天然气管道的长度和多而杂性，因此需要针对每段管道进行区域划分，指定相应的传感器和监控设备进行数据采集。

SCADA系统在石油天然气管道上的应用石油和天然气作为重要的能源资源，其输送管道系统在能源产业中发挥着关键作用。

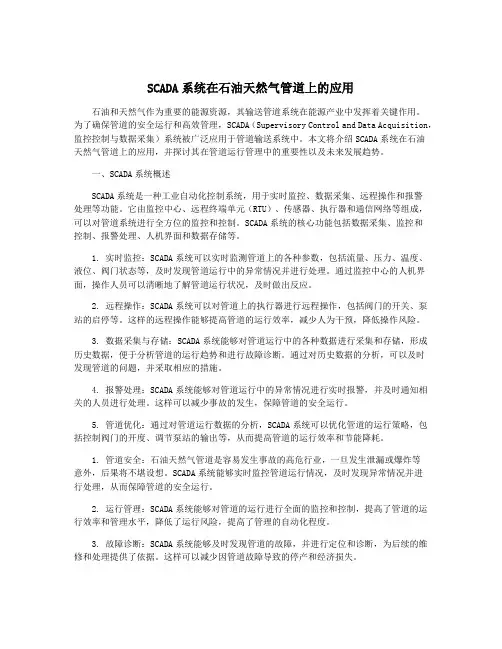

为了确保管道的安全运行和高效管理，SCADA（Supervisory Control and Data Acquisition，监控控制与数据采集）系统被广泛应用于管道输送系统中。

本文将介绍SCADA系统在石油天然气管道上的应用，并探讨其在管道运行管理中的重要性以及未来发展趋势。

一、SCADA系统概述SCADA系统是一种工业自动化控制系统，用于实时监控、数据采集、远程操作和报警处理等功能。

它由监控中心、远程终端单元（RTU）、传感器、执行器和通信网络等组成，可以对管道系统进行全方位的监控和控制。

SCADA系统的核心功能包括数据采集、监控和控制、报警处理、人机界面和数据存储等。

1. 实时监控：SCADA系统可以实时监测管道上的各种参数，包括流量、压力、温度、液位、阀门状态等，及时发现管道运行中的异常情况并进行处理。

通过监控中心的人机界面，操作人员可以清晰地了解管道运行状况，及时做出反应。

2. 远程操作：SCADA系统可以对管道上的执行器进行远程操作，包括阀门的开关、泵站的启停等。

这样的远程操作能够提高管道的运行效率，减少人为干预，降低操作风险。

3. 数据采集与存储：SCADA系统能够对管道运行中的各种数据进行采集和存储，形成历史数据，便于分析管道的运行趋势和进行故障诊断。

通过对历史数据的分析，可以及时发现管道的问题，并采取相应的措施。

4. 报警处理：SCADA系统能够对管道运行中的异常情况进行实时报警，并及时通知相关的人员进行处理。

这样可以减少事故的发生，保障管道的安全运行。

5. 管道优化：通过对管道运行数据的分析，SCADA系统可以优化管道的运行策略，包括控制阀门的开度、调节泵站的输出等，从而提高管道的运行效率和节能降耗。

1. 管道安全：石油天然气管道是容易发生事故的高危行业，一旦发生泄漏或爆炸等意外，后果将不堪设想。

2.7.1需求背景随着油田自动化信息系统建设，油田内部从以前粗放式管理向信息化管理过渡，逐步加强了对采油到输油过程的集中管理，要求建立包括油井远程视频监控、配电线路自动化系统、输油管线泄露监测、集输站库自动化监控等多系统的监控平台，其目的是利用现场监控系统，实现数据源头自动采集，借助油田现有网络资源自动加载到厂级实时数据库，为各级管理部门应用提供开放的数据平台，使生产和管理人员及时控制和掌握生产动态，从而实现整个生产过程的自动化；并可以对取得的实时数据进行统计、分析、优化，从而为保证生产设备正常运转、降低生产成本提供重要依据。

2.7.2需求分析油气田环境地广人稀，铺设光纤会耗费大量的人力和财力，使用3G/4G方案，虽然比较成熟，但是一个高清摄像头上网至少需要2M的带宽，而即便是批量购买互联网服务，每个高清摄像头每年的网费不会低于800元（北京地区）。

网络服务的费用成本在大规模的安防工程中，是一笔极大的费用。

并且部分地区运营商的基站塔覆盖不到的地方，信号质量比较差，又有网络传输问题。

使用WLAN无线传输方案，能大大降低施工及耗材成本，且只需一次投入即可，在任何需要监控的地方布设相应的设备即可，主干网的传输可以做到10公里200Mbps以上，远远满足现有的需求，且通过专业的维护调试工具，大大节省了问题查看，故障排除的时间，在现有的视频监控中已极大的受到客户的青睐。

2.7.3系统拓扑图整体拓扑结构：油田整体的整体范围比较广阔，监控中心远离各个生产单位，这里我们选择各个生产部门分别通过无线汇聚，再由无线骨干网传输回办公大楼的监控中心。

单井钻井平台监控点安装示意图：在各个生产单位（单井，钻井平台，炼油平台，输油管道等）使用TB5E ，把监控点数据发送至附件基站塔，基站塔使用Base5F 做接收，覆盖90度范围基站塔生活区WIFI 覆盖示意图：生活区的AP 热点，与TB5E 有线直连，TB5E 与基站塔Base5F 建立无线连接，最后传输至办公大楼广域网WIFI热点监控点与基站塔间传输示意图：基站塔上使用Base5F接收各监控点数据，同时使用TB5HP-18I做主干网的无线传输，保证带宽[200～300Mpbs, 5km] ，(如果距离较远，可替换为TB5HP-25I [200～300Mpbs, 10km])，连接到其他基站塔，最后传输至办公大楼监控中心。

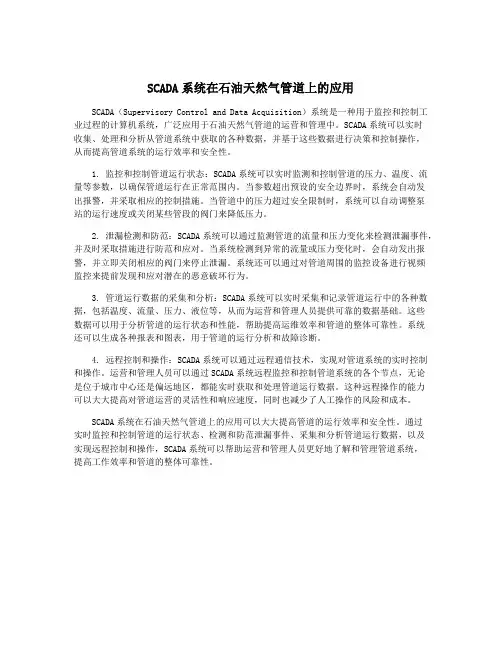

SCADA系统在石油天然气管道上的应用SCADA（Supervisory Control and Data Acquisition）系统是一种用于监控和控制工业过程的计算机系统，广泛应用于石油天然气管道的运营和管理中。

SCADA系统可以实时收集、处理和分析从管道系统中获取的各种数据，并基于这些数据进行决策和控制操作，从而提高管道系统的运行效率和安全性。

1. 监控和控制管道运行状态：SCADA系统可以实时监测和控制管道的压力、温度、流量等参数，以确保管道运行在正常范围内。

当参数超出预设的安全边界时，系统会自动发出报警，并采取相应的控制措施。

当管道中的压力超过安全限制时，系统可以自动调整泵站的运行速度或关闭某些管段的阀门来降低压力。

2. 泄漏检测和防范：SCADA系统可以通过监测管道的流量和压力变化来检测泄漏事件，并及时采取措施进行防范和应对。

当系统检测到异常的流量或压力变化时，会自动发出报警，并立即关闭相应的阀门来停止泄漏。

系统还可以通过对管道周围的监控设备进行视频监控来提前发现和应对潜在的恶意破坏行为。

3. 管道运行数据的采集和分析：SCADA系统可以实时采集和记录管道运行中的各种数据，包括温度、流量、压力、液位等，从而为运营和管理人员提供可靠的数据基础。

这些数据可以用于分析管道的运行状态和性能，帮助提高运维效率和管道的整体可靠性。

系统还可以生成各种报表和图表，用于管道的运行分析和故障诊断。

4. 远程控制和操作：SCADA系统可以通过远程通信技术，实现对管道系统的实时控制和操作。

运营和管理人员可以通过SCADA系统远程监控和控制管道系统的各个节点，无论是位于城市中心还是偏远地区，都能实时获取和处理管道运行数据。

这种远程操作的能力可以大大提高对管道运营的灵活性和响应速度，同时也减少了人工操作的风险和成本。

SCADA系统在石油天然气管道上的应用可以大大提高管道的运行效率和安全性。

通过实时监控和控制管道的运行状态、检测和防范泄漏事件、采集和分析管道运行数据，以及实现远程控制和操作，SCADA系统可以帮助运营和管理人员更好地了解和管理管道系统，提高工作效率和管道的整体可靠性。

SCADA系统在石油天然气管道上的应用SCADA系统（Supervisory Control and Data Acquisition）是一种用于监控和控制工业过程的自动化系统。

它可以实时地监测管道上的各种参数，并实现对管道的远程控制。

在石油天然气管道上，SCADA系统的应用已经成为了提高管道运行效率和安全性的重要手段。

石油天然气管道作为能源运输的重要通道，承载着大量的石油和天然气资源。

为了保证管道的安全运行和高效输送，监控管道的运行状态是至关重要的。

而SCADA系统的应用可以实现对管道运行状态的实时监测，迅速发现并解决管道运行中的各种问题，提高管道的安全性和可靠性。

SCADA系统在石油天然气管道上的应用可以实现对管道内各种参数的实时监测。

这些参数包括管道内流体的流速、流量、压力、温度等，通过传感器实时采集这些数据，并将其传输到SCADA系统的中央控制中心。

通过对这些数据的分析，管道运营管理人员可以全面了解管道的运行状态，及时发现可能存在的问题，做出相应的处理。

SCADA系统还可以实现对管道的远程控制。

当在管道运行中出现问题时，管道运营管理人员可以通过SCADA系统远程控制相关设备，实现对管道的紧急停机或切换备用管道等操作，以避免事态进一步扩大。

SCADA系统还可以实现对管道设备的远程调节，提高了管道运行的灵活性和适应性。

SCADA系统具有报警功能。

当管道运行中出现异常情况时，SCADA系统可以发出警报，并及时通知相关管理人员，以便他们迅速做出相应的处理措施。

这大大提高了管道运行管理人员的工作效率和对管道安全的保障。

在未来，随着科技的不断发展，SCADA系统在石油天然气管道上的应用还会不断得到完善和拓展。

相信通过科技的力量，石油天然气管道的安全性和运行效率将会得到进一步提高。

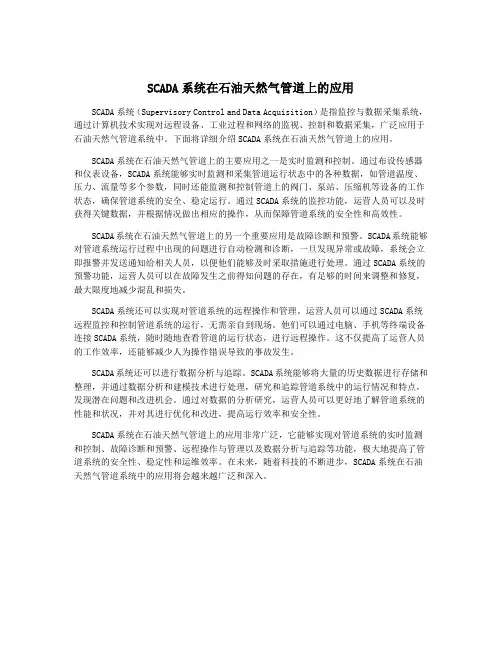

SCADA系统在石油天然气管道上的应用SCADA系统（Supervisory Control and Data Acquisition）是指监控与数据采集系统，通过计算机技术实现对远程设备、工业过程和网络的监视、控制和数据采集，广泛应用于石油天然气管道系统中。

下面将详细介绍SCADA系统在石油天然气管道上的应用。

SCADA系统在石油天然气管道上的主要应用之一是实时监测和控制。

通过布设传感器和仪表设备，SCADA系统能够实时监测和采集管道运行状态中的各种数据，如管道温度、压力、流量等多个参数，同时还能监测和控制管道上的阀门、泵站、压缩机等设备的工作状态，确保管道系统的安全、稳定运行。

通过SCADA系统的监控功能，运营人员可以及时获得关键数据，并根据情况做出相应的操作，从而保障管道系统的安全性和高效性。

SCADA系统在石油天然气管道上的另一个重要应用是故障诊断和预警。

SCADA系统能够对管道系统运行过程中出现的问题进行自动检测和诊断，一旦发现异常或故障，系统会立即报警并发送通知给相关人员，以便他们能够及时采取措施进行处理。

通过SCADA系统的预警功能，运营人员可以在故障发生之前得知问题的存在，有足够的时间来调整和修复，最大限度地减少混乱和损失。

SCADA系统还可以实现对管道系统的远程操作和管理。

运营人员可以通过SCADA系统远程监控和控制管道系统的运行，无需亲自到现场。

他们可以通过电脑、手机等终端设备连接SCADA系统，随时随地查看管道的运行状态，进行远程操作。

这不仅提高了运营人员的工作效率，还能够减少人为操作错误导致的事故发生。

SCADA系统还可以进行数据分析与追踪。

SCADA系统能够将大量的历史数据进行存储和整理，并通过数据分析和建模技术进行处理，研究和追踪管道系统中的运行情况和特点，发现潜在问题和改进机会。

通过对数据的分析研究，运营人员可以更好地了解管道系统的性能和状况，并对其进行优化和改进，提高运行效率和安全性。

SCADA系统在石油天然气管道上的应用SCADA系统（Supervisory Control and Data Acquisition）是一种广泛应用于控制和监控工业过程的自动化系统。

它可以实时采集、处理和传输各种管道上的数据，以监控和控制石油和天然气的输送过程。

在石油和天然气管道上，SCADA系统的应用可以提高管道运营的效率，并确保管道运行的安全性和稳定性。

SCADA系统可以监控管道上的各种参数，如温度、压力、流量等。

它能够通过各种传感器实时采集这些数据，并将其传输到中央控制中心。

中央控制中心可以通过SCADA系统的用户界面监控和显示这些数据。

运营人员可以根据这些数据来了解管道的运行状况，并及时采取措施来保证管道的正常运行。

如果某个参数超出了预定的范围，系统会发出警报，提醒运营人员采取相应的措施。

通过这种方式，SCADA系统可以及时发现和解决可能出现的问题，确保管道的安全运行。

SCADA系统可以对管道进行远程控制。

在某些情况下，运营人员可能需要远程操纵管道的操作，如开关阀门、调节压力等。

通过SCADA系统，运营人员可以直接在中央控制中心进行这些操作，而不需要亲自前往现场。

这样可以大大提高运营人员的工作效率，并且减少了人为因素引起的错误。

通过SCADA系统，可以对管道进行自动化控制。

系统可以根据预设的管道运行要求，自动调整阀门的开闭程度，以实现对管道的精确控制。

这有助于提高管道的稳定性和运行效率。

SCADA系统还可以实现管道数据的存储和分析。

系统可以将采集的数据存储在数据库中，以供后续分析和使用。

通过对数据的分析，可以了解到管道的运行情况和性能趋势。

这有助于预测和预防潜在的问题，并进行相关的优化措施。

在管道发生故障或事故时，可以通过SCADA系统追溯并分析数据，以找出故障原因并采取措施防止再次发生。

SCADA系统还具备报表生成和通信功能。

系统可以根据预设的要求，生成各种报表和图表，以便管理人员进行管道运营的分析和评估。

天然气运输管道安全监测系统天然气是一种重要的能源资源，在现代社会中扮演着重要的角色。

然而，与其它能源资源相比，天然气的运输和使用过程中存在一些潜在的安全风险。

为了确保天然气运输管道的安全运行，天然气运输管道安全监测系统应运而生。

本文将介绍天然气运输管道安全监测系统的定义、功能和特点。

天然气运输管道安全监测系统，简称为安全监测系统，是一种通过监测和控制天然气运输管道的安全状况来预防和管理潜在风险的技术系统。

它主要由传感器、数据采集系统、数据处理系统和报警系统等构成。

首先，安全监测系统的主要功能之一是实时监测天然气管道的运行状态。

通过将传感器安装在管道的不同位置，可以实时感知管道内部的压力、温度、流速和流向等参数，并将这些数据传输到数据采集系统中进行记录和处理。

这样，运输管道内部的异常情况，如泄漏、堵塞或损坏等，可以及时被检测到。

同时，系统还能够监测天然气的供应情况，确保供应的稳定性和连续性。

其次，安全监测系统可以通过数据处理和分析，实现对管道运输过程的远程监控和管理。

数据采集系统会将传感器实时采集到的数据传输到数据处理系统中，进行数据整理、分析和建模。

通过对数据的处理，可以得到管道的运行趋势和预测，进一步预防和管理潜在的安全风险。

此外，数据处理系统还可以与其他相关系统进行数据交互，如与气体供应公司的生产计划系统相连接，实现对供应链的动态调控。

安全监测系统的特点之一是具有自动化和智能化的特性。

传感器对管道内部状态的监测是自动进行的，无需人工干预。

数据处理系统采用先进的算法和模型，可以自动分析和预测管道运行状态，根据结果自动输出报警或控制信号。

这使得系统能够及时发现异常情况并采取措施，有效降低事故发生的概率。

此外，安全监测系统还具有实时性和可靠性。

由于监测和控制是实时进行的，系统能够及时发现并处理管道中出现的问题。

因此，它在保障天然气管道运行安全方面起到了至关重要的作用。

同时，系统的可靠性也得到了很好的保障，传感器和数据采集系统具备高可靠性和耐用性，保证系统正常运行。
