双环天线制作技术及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!双环天线作为一种独特的无线电通信天线，在特定频段和应用场合中发挥着不可或缺的作用。
短波双极天线是一种常用于无线电通信的天线类型，通常用于接收和发送短波信号。
以下是一种常见的短波双极天线架设方法：1. 选择合适的位置：首先需要选择一个开阔、无遮挡的场地来架设天线，避免周围有高大建筑物或其他金属结构会干扰信号的传输和接收。
2. 安装支架：选择合适的支架或支撑结构来支持双极天线，确保支架稳固并能够承受天线的重量。
支架可以是立柱、杆子、墙壁或其他适当的支撑结构。
3. 连接天线和支架：将短波双极天线通过其固定底部的连接器或夹具连接到支架上，并确保连接牢固，避免天线在风力或其他外力作用下脱落或移位。
4. 调整天线方向和角度：根据通信需要和天线性能，调整天线的方向和角度。
通常来说，天线的方向应该指向通信目标，如远程广播台或其他通信设备。
5. 地线连接：短波天线的效率与其接地情况密切相关，确保天线的地线与适当的地面接地连接，以提高天线性能和信号接收质量。
6. 安全固定：最后，确保天线已经安全牢固地固定在支架上，避免在恶劣天气条件下损坏或移动。
7. 确保天线长度：短波双极天线的长度通常应该匹配所要接收的信号的频率，正确的天线长度有助于提升天线的性能和接收质量。
8. 调整天线高度：根据通信需求，需合理调整天线的高度，一般来说，天线越高，信号接收质量越好，但天线高度过高也可能增加建设成本，需要根据具体情况选择最优高度。
9. 测试和优化：将架设好的天线连接到无线电接收设备或发送设备上，进行信号测试和优化工作，以确保天线性能和信号传输质量。
需要注意的是，架设天线是一项需要耐心、注意安全、技术水平要求较高的工作，如果缺乏相应的技术知识，可以向专业人士或咨询机构寻求帮助。
同时，在进行天线架设时，还需要遵守相关规定和安全要求，避免出现有害电磁辐射和潜在安全隐患问题。
一种S波段宽带双圆极化天线设计本文设计了一种新型宽带高增益双圆极化天线，该天线采用圆形罩杯和多个金属圆盘贴片相结合的层叠结构。
通过改变圆形罩杯和金属圆盘贴片直径的大小来调节天线单元的增益以及天线的阻抗带宽，得到了良好的效果。
天线通过四点正交馈电方法实现圆极化辐射。
馈电网络采用具有低损耗特性空气板线形式的90o电桥和180o环形电桥组成。
通过激励90o电桥两个输入端口实现天线左右旋圆极化变换。
采用商业仿真软件HFSS对天线结构尺寸进行优化设计，仿真结果表明该天线具有结构形式简单、增益高、带宽宽、轴比性能好等优点。
该天线适合用于一些小角度扫描的相控阵天线系统。
标签：圆极化；宽带；高增益；轴比1 引言本文设计了一种通过四点正交馈电的高增益罩杯天线，该天线采用圆形罩杯和金属圆盘贴片相结合。
通过多个圆盘贴片谐振在不同的频点来展宽天线的阻抗带宽，同时利用不同尺寸的反射罩杯来改变天线单元增益。
天线的馈电网络由一个90o电桥和两个180o环形电桥组成。
通过HFSS对天线单元结构尺寸进行优化分析，结果表明天线的S11在工作带宽（2Ghz-2.3Ghz）范围内小于15dB。
天线方向图法向轴比在±13o范围内小于1.5dB，增益大于14dB。
这种结构的圆极化天线在一些小角度扫描相控阵天线系统具有广泛的应用前景。
2 圆极化辐射单元设计天线结构形式如图1所示分为2个部分。
上层为罩杯天线，下层为天线的馈电网络。
罩杯天线为4层结构，上3层为辐射金属圆盘，最下层为金属反射罩杯。
辐射金属圆盘通过一个金属圆柱支撑杆串连起来。
罩杯天线的4个馈电点位于最下层的金属圆盘贴片。
为了实现罩杯天线辐射场的左右旋圆极化可变，天线的馈电网络采用具有低损耗特性空气板线形式的90o电桥和180o环形电桥组成如图2所示。
通过激励90o电桥不同输入端口实现输出端口相位0o、90o、180o、270o 和270o、180o、90o、0o变化。
通过HFSS对天线单元优化仿真。
自制室内有源短波环状天线
用身边的废旧物制作一台短波有源环状天线.经试验.短波段2.8－16mhz灵敏度有明显提升.具有方向感.抗杂良好.声音清晰.抗扰好.似乎感觉由他把播音员与收听者拉近了距离.非常适合于中、高端质地优良的收音机...以下图片说明制作过程：仅供爱好者参考.不妥之处.请校正！
一、在直径8MM铝管穿入1MM塑包铜引线.环径为280MM.将引线与6.35MM插头（旧的话筒插头）焊接相连.铝管两个端口固定在废弃的电源适配器塑盒合口处.并用AB胶浸固.以上需在同时间组装。
一气呵成。
二、用一只旧款电视天线放大器塑盒.保留船型电源开关和红色的Led.其余全部拆除。
三、将电路安装在废弃VCD的射频盒内.配上6.35MM插座.360P空联与天线放大器塑盒固定…等等。
四、喷上个人所喜爱的颜色.
五、调试中使用的几个环…
六、完工之后.在短波2.8－16mhz.能获得享受级别。
短波天线工程设计方案一、设计目标本短波天线工程设计方案旨在为广播、电视、通讯等领域提供高性能、稳定可靠的短波天线系统。
通过精确的设计和优质的材料，确保信号传输的可靠性和稳定性，为用户提供卓越的通讯体验。
二、设计原则1. 网络覆盖范围广：确保天线信号覆盖范围广，满足用户对信号的需求。
2. 抗干扰能力强：通过技术手段提高天线对干扰的抵抗能力，确保信号传输的稳定性。
3. 结构稳固耐用：选用高质量材料，确保天线结构稳固、耐用、长期稳定工作。
4. 工程实用性好：天线系统安装、维护简便，具有一定的实用性。
5. 成本控制合理：在不影响性能的前提下，通过合理的设计、材料选择，控制工程成本。
三、设计方案为了实现上述目标和原则，本短波天线工程设计方案将参考以下内容：1. 天线位置选择天线的位置选择会直接影响信号的传输范围和质量，应该尽量避开高干扰区域，选择视野开阔、无遮挡的位置，以确保信号通畅。
2. 天线类型根据实际需求，选择适合的天线类型。
在短波通讯领域，常用的天线类型有水平天线、垂直天线、定向天线等，根据不同的场景和需求进行选择。
3. 天线高度天线的安装高度对信号覆盖范围和质量有着直接的影响，选择合适的高度可以最大程度地扩大信号覆盖范围。
4. 天线材料选择天线材料的质量对天线的稳定性和耐用性有着直接的影响，选择高质量的材料可以提升天线的性能和稳定性。
5. 天线系统调试安装完成后，需要进行天线系统的调试工作，确保天线能够正常工作。
6. 安全措施在设计天线工程时，需要考虑到安全因素，确保天线的安装和维护过程中不会产生安全隐患。
四、预期效果通过以上设计方案的实施，预期将达到以下效果：1. 提高信号覆盖范围和质量，满足用户对信号的需求。
2. 提高天线对干扰的抵抗能力，确保信号传输的稳定性。
3. 提高天线的稳定性和耐用性，减少维护成本。
4. 提高天线的实用性和安全性，方便用户安装和维护。
5. 控制工程成本，提高投资回报率。

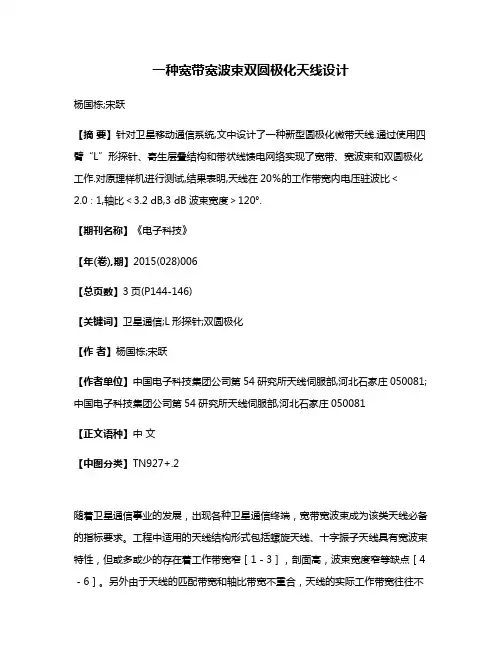

一种宽带宽波束双圆极化天线设计杨国栋;宋跃【摘要】针对卫星移动通信系统,文中设计了一种新型圆极化微带天线.通过使用四臂“L”形探针、寄生层叠结构和带状线馈电网络实现了宽带、宽波束和双圆极化工作.对原理样机进行测试,结果表明,天线在20％的工作带宽内电压驻波比＜2.0∶1,轴比＜3.2 dB,3 dB波束宽度＞120°.【期刊名称】《电子科技》【年(卷),期】2015(028)006【总页数】3页(P144-146)【关键词】卫星通信;L形探针;双圆极化【作者】杨国栋;宋跃【作者单位】中国电子科技集团公司第54研究所天线伺服部,河北石家庄050081;中国电子科技集团公司第54研究所天线伺服部,河北石家庄050081【正文语种】中文【中图分类】TN927+.2随着卫星通信事业的发展，出现各种卫星通信终端，宽带宽波束成为该类天线必备的指标要求。
工程中适用的天线结构形式包括螺旋天线、十字振子天线具有宽波束特性，但或多或少的存在着工作带宽窄［1－3］，剖面高，波束宽度窄等缺点［4－6］。
另外由于天线的匹配带宽和轴比带宽不重合，天线的实际工作带宽往往不能满足应用需要［7－10］。
本文设计的宽带宽波束天线，采用四臂L形探针对层叠结构的介质基片进行馈电，并使用带状线宽带置相网络实现了双圆极化工作。
在探针周围加入了圆柱形金属腔体，抑制了天线的表面波和高次模。
在20%的相对带宽内实现了电压驻波比＜2.0，波束宽度＞120°，轴比＜3.2 dB，满足了卫星通信的应用要求。
1 天线设计天线的整体结构示意图如图1所示。
天线由介质基片、L形振子、反射腔、馈电网络等4部分组成。
天线外廓尺寸为φ120 mm×30 mm。
图1 天线结构示意图采用两层寄生金属贴片、增加微带天线的厚度和耦合馈电方式，来展宽工作带宽。
天线的匹配特性可通过调整金属贴片的间距和大小获得。
为进一步降低微带天线金属贴片至底板的距离，选用介电常数相对较高的(ε=3.5)的介质基片，使天线至底板间的距离降低至25 mm，约为中心频率对应波长的17%。
短波双极天线架设方法短波双极天线架设指南
材料准备：
双极天线材料（例如电线、绝缘体）
天线馈线
天线连接器
桅杆或其他支撑结构
测量工具（例如卷尺、水平仪）
选址和高度：
选择开阔无遮挡的位置，远离电气干扰源。
天线高度应尽可能高，以获得最佳接收范围。
天线结构：
使用绝缘体将天线线隔离在一定距离，形成双极天线。
天线两端的长度应相同，并且长度通常为工作频率波长的二分之一。
为防止天线因风而下垂，可以使用支撑线或支撑杆。
馈线连接：
将馈线连接到天线的中心，使用合适的连接器。
馈线应沿着桅杆垂直延伸，避免接触任何金属表面。
桅杆安装：
将桅杆竖立在选定的位置，并使用地锚固定。
确保桅杆垂直，可以使用水平仪进行检查。
将天线安装在桅杆顶部或适当的高度。
使用支撑线或支撑杆将天线固定在适当的位置。
调整天线角度，以获得最佳信号接收。
调整和测试：
使用天线分析仪或其他测试设备，调整天线的谐振频率和阻抗。
将测试结果与预期的值进行比较，并根据需要进行调整。
使用注意事项：
保持天线清洁干燥，以防止锈蚀和腐蚀。
雷暴期间，应断开天线的连接。
如果天线出现损坏或故障，请尽快修理或更换。
使用更长的天线可提高接收范围。
使用带有屏障的馈线可减少干扰。
定期检查天线和馈线，以确保其正常运行。
安装天线时，请遵守当地法规和安全指南。

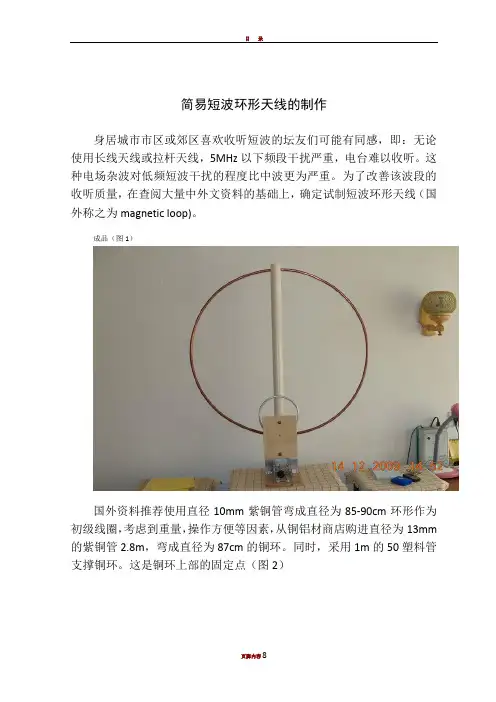

简易短波环形天线得制作身居城市市区或郊区喜欢收听短波得坛友们可能有同感,即:无论使用长线天线或拉杆天线,５MHz以下频段干扰严重,电台难以收听。
这种电场杂波对低频短波干扰得程度比中波更为严重。
为了改善该波段得收听质量,在查阅大量中外文资料得基础上,确定试制短波环形天线(国外称之为magnetic lｏop)。
成品(图１)ﻫ国外资料推荐使用直径10ｍｍ紫铜管弯成直径为85－90cｍ环形作为初级线圈,考虑到重量,操作方便等因素,从铜铝材商店购进直径为13mm得紫铜管2.8m,弯成直径为8７cm得铜环。
同时,采用1m得50塑料管支撑铜环。
这就是铜环上部得固定点(图2)ﻫ铜环下部得固定点(图3)。
这里要注意得就是要在铜管得两端钻好小洞,小洞可以拧上螺丝并可固定小焊片。
铜环两端固定完毕后,固定好焊接好引线得焊片,并将引线引出塑料管。
制作一个木板支架(图4),注意要非常牢靠。
将塑料支架固定在模板支架上(图5,图6),一定要牢靠。
ﻫ制作一个次级线圈(图７),据国外资料,该次级线圈得直径最佳值为初级线圈直径得1/5左右、ﻫ该次级圈采用10mｍ铝管并用电饭煲内胆圆形定型为直径17cm得铝环,内部穿引细花线制成(图８)。
ﻫ将次级线圈得引出线连接在BNC插座上(图9)据测定与计算,该短波环得电感量为２ｕH,配２250ｐF双连空变,其谐振频率大约为2—１2MHz,另配360pF单联空变,其谐振频率约为５—23MHz。
要注意得就是两个可变要有一定得隔离距离,否则会相互干扰(图１0)采用一只波段开关分开(图11)ﻫ据实际测试,该短波环形天线得工作频率为短波1:２、050－12、700MHz;短波2:４。
9０0—23.０00MHz。
这样,白天可使用短波2,晚间可使用短波1(图12)ﻫ使用该环形天线,各频点信号谐振尖锐,晚间得低频短波电台如上海得浦江台AM3２８0,新疆格尔木台AM３9８5,甘南台ＡM3990,等顺利收到。
日间得ＵSB１3３６2也可用1３9B顺利收到、表明短波环形天线在对抗电场杂波干扰中有一定作用。
一个宽带双脊喇叭天线的设计方法引言对喇叭天线而言，最常用的展宽频带的方法是在波导部分及喇叭张开部分加入脊形结构。
虽然该天线已应用于某些工程实际中，但是此类天线在频率大于12 GHz 时，增益下降，方向图主瓣出现分裂，并且随着频率的升高，主瓣凹陷得越来越厉害。
这对方向图要求高的场合，如将天线用作主反射面馈源、EMC测试，已不能满足要求。
针对这一问题，本文利用Ansoft公司推出的HFSS电磁仿真软件，通过做大量的仿真实验，设计了一幅频率范围为1～18GHz的宽带喇叭天线，它的增益在整个频段大于10 dB，方向图在15 GHz时，主瓣才开始出现分裂，并且随着频率的升高，直到18 GHz主瓣也没有出现大的凹陷，这样的结果比较理想，可以满足更高的工程要求。
1 宽带双脊喇叭天线的设计基于电磁仿真软件HFSS，通过做大量的仿真实验，得到宽带双脊喇叭天线结构模型如图1所示，它由3部分组成：馈电部分，脊波导部分，喇叭张开部分。
各部分的具体设计过程如下。
1.1 脊波导部分设计脊波导部分的横截面示意图如图2所示，波导的横截面尺寸为a×6，脊宽为a1，脊间距为b1，设计时主要依据脊波导理论。
在设计时，首先确定b/a，b1 /b，a1/a 的值，然后参考文献[4]的曲线就可得λCE10/A匹，λCE30/a及频率为无穷大时TE10模的特性阻抗z0∞的值，通过式(1)算出在给定工作频率f下的特性阻抗以便于馈电段的设计：为了改善馈电段到喇叭段的匹配，让它的横截面尺寸逐渐增大，所以这部分的整体结构设计成一个E面的扇形喇叭，再在两个窄壁面上加2个楔体以改善高频端的方向图。
1.2 馈电部分的设计馈电部分的结构示意图见图3，通常采用N型同轴接头馈电，同轴线的外导体连在波导的侧壁上，同轴线的内导体通过第一个脊的腔体，连到第二个脊上形成短路，内导体在波导腔内可看作一单极辐射器，由于普通波导的阻抗远大于同轴线的阻抗，因此内导体必须终止在远离波导壁的地方，以防止失配，而脊波导的阻抗与同轴线的阻抗相一致，所以同轴线的内导体必须接在相对的脊上以利于匹配。
