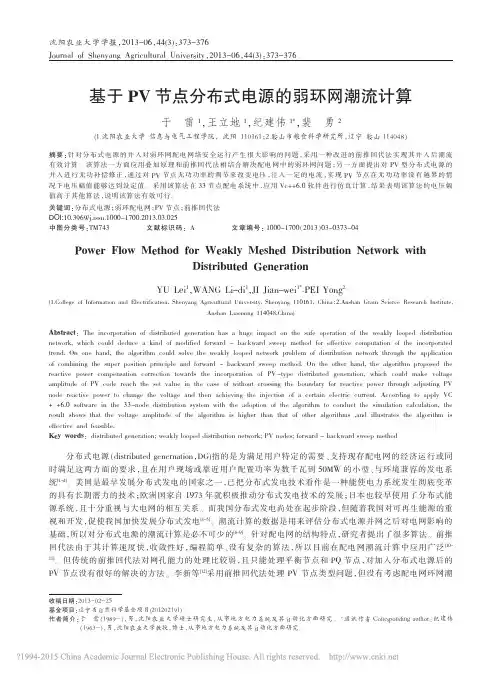

基于PV节点分布式电源的弱环网潮流计算_于雷

4
57,16,47,82
5
1.406
不同形式DG并网对馈线电压分布的影响分析
设： 馈线1路径为：16-22-24-26-28， 馈线2路径为：47-49-51-53-55 馈线3路径为：82-86-88-90 方案A表示节点16接有10台并联运行的I型DG。 方案B表示在方案A基础上在47节点接一台II型DG。 方案C表示在方案B基础上在82节点接一台III型DG。 测试结果见下表，表2。
1.采用异步发电机或无励磁调节的同步发电机作为接口的DG 在潮流计算中可以采用静特性模型求解，而燃料电池发电站则 可以作为PV节点处理。 2.基于灵敏度补偿的改进直接算法适合包含多种分布式电源的 配电网潮流计算，能够有效处理电压静特性节点和PV节点。 3.采用异步发电机作为接口的分布式电源会降低系统电压水平 ，而燃料电池和同步发电机对系统电压具有支撑作用。
含分布式电源的配电网潮流计算

作者：陈海焱,陈金富,段献忠 单位：华中科技大学电气与电子工程学院 报刊：电力系统自动化
LOGO
论文背景
什么是分布式电源？ 分布式电源(DG)一般分布在配电网,其容量大多在几十kW－几十MW 之间。按发电能源是否可再生将其分为 2 类 : 一类称为利用可再生能源的 DG,主要包括太阳能光伏、风能、地热能、海洋能等发电形式 ;另一类称 为利用不可再生能源的DG,主要包括内燃机、热电联产、燃动机、微型燃 气轮机、燃料电池等发电形式。
不同形式DG并网对馈线电压分布的影响分析
表2 采用不同DG接入方案前后部分节点电压计算结果比较
不同形式DG并网对馈线电压分布的影响分析
从表2中可以看出： III型DG对系统电压支撑能力最强，其次是II型DG，而I型DG 则降低了系统电压水平。

Power Electronics •电力电子Electronic Technology & Software Engineering 电子技术与软件工程• 211【关键词】分布式电源 配电网 潮流算法近年来，随着科技快速发展，各国相关学者开始加大对分布式发电技术进行全面探讨，其中包含了分布式电源混合并网的配电网潮流算法。

从分布式电源混合并网的配电网潮流算法角度来说，主要划分为确定性潮流算法及概率性潮流算法两种。

其中，确定性潮流算法包含了高斯迭代法、牛顿拉夫逊法等，每个算法自身有一定优势，也存在一些局限性。

在分布式电源混合并网的配电网潮流算法分析过程中，即便对经典算法进行了适当改革，但是分布式电源混合并网的配电网潮流算法文/王鹏1 吕海霞1 祁振华2在改革效果上没有充分发挥其应有的价值，特别是前推回代潮流算法，其性能特点没有得到充分展现。

基于此，通过采用配电网辐射状结构，综合思考各种类型配电网潮流算法形式，不但可以保留前推回代潮流算法优势，同时也能提高其处理PV 节点能力，对促进我国配电网发展有着较强意义。

1 分布式电源混合并网的配电网的意义在人们生活水平不断提高，社会经济快速发展的环境下，人们在生产及工作中均需要得到电力支持，其已经成为促进国民经济发展的重要因素。

在当前社会发展中，电力系统供电能力随着社会需求量增加而增大，大多数电能主要应用在科学技术、城市发展等方面。

“生产、输送、分配各个电力设备形成了一个完整的电力系统，其中包含发电、变电、输电等全过程。

配电网就是电力系统中配电环节，往往和负荷端充分连接，具备较多的结构形式。

配电网直接和用户端充分结合，确保电能传递质量，让其电力系统中发挥自身作用。

要想确保电能质量，配电网一般采用多种电力设备，因此，高效、稳定的配电网运行，对电力行业发展有着重要意义。

随着环境压力增大，可用能源数量减少，加强清洁型能源应用已经成为今后电力行业发展必然趋势。

含PV型分布式电源配电网的前推回代潮流计算王斌;黄彦全;杨曦;叶林【摘要】PV型分布式电源的引入,使得传统的前推回代算法在计算配电网潮流时出现了困难.简要介绍了分布式电源的潮流计算模型,利用戴维南等值电路求得了PV节点的网络等值电抗矩阵,并借助矩阵得到了PV节点的无功修正量.在每次迭代中,借助无功修正量对PV节点的注入无功进行修正,扩展了传统前推回代算法的适用范围,并考虑了负荷模型的选择对潮流计算的影响.通过对33节点系统的仿真,对所提算法的收敛性、计算速度等进行了验证.结果表明,提出的模型和算法能够有效地求解含PV型分布式电源的配电网潮流.【期刊名称】《电气自动化》【年(卷),期】2019(041)002【总页数】5页(P49-52,118)【关键词】分布式电源;PV节点;潮流计算;前推回代;配电网【作者】王斌;黄彦全;杨曦;叶林【作者单位】西南交通大学电气工程学院,四川成都 610031;西南交通大学电气工程学院,四川成都 610031;西南交通大学电气工程学院,四川成都 610031;西南交通大学电气工程学院,四川成都 610031【正文语种】中文【中图分类】TM720 引言配电网潮流计算是配电网安全分析和经济分析的基础[1]，它在网络重构[2]、无功优化[3-4]和故障处理[5]等方面都发挥着重要的作用[6]。

相较于输电网，配电网具有辐射状的开环网络结构，并且多数情况下具有大于“1”的线路阻抗比，这使得传统的牛顿拉夫逊法和P-Q分解法会出现收敛困难、计算效率不高等问题。

传统的前推回代法因其原理简单，计算效率高，算法易实现，在配电网潮流计算中得到了广泛的应用。

随着新能源发电技术的发展，越来越多的分布式电源参与并网，使得传统的配电网由单电源结构变为多电源结构[7]及电源的节点类型多样化，然而传统的前推回代算法对PV节点的处理效果不佳[8]。

目前，在含PV型分布式电源配电网的潮流计算方法研究方面，学术界已经开展了一些工作。

可靠性和经济性， 现代配电网也在尝试弱环运行。
２ 弱环配网潮流计算 考虑到配 电网的正常运行时 ， 网孑 Ｌ 是开环辐射 型的 ， 即使有 时为 了倒换负荷 的需要 ， 出现短 时的 环路运行状况 ห้องสมุดไป่ตู้ 但 网孑 Ｌ 数一般不会超过一个 ， 而对
一
推 回代类算法 和导纳求 和算 法及 电流求和法处理
辐射 状 网络变 成 了 弱环 结构 ， 然后 采 用前 推 回推算
法一 般采 用补 偿方 法 。
顿 法 迭代 的次 数 多 。两 种方 法 的优 缺 点 ： 前 推 回代
法具有物理概念简 明 、 求解过程快捷 、 收敛性 好等 优点 。但是 ， 前推 回代法必须对节点和支路进行编
号， 这对 于 大 规模 配 电网 和工 程实 际应 用来 说 是 一 件 很 麻 烦 的事 情 。 此类 方 法 在 实 际 应 用 中的 主 要 问题 ， 就是在主流程序之外 ， 需 额 外 编 制 另 外 一 部 分 程 序 对 回路 问题进 行 特 殊处 理 ， 因此 算 法 的通 用
推法和回路分析法进行求解 ， 最后将两种网络 的计 算结果叠加 即可计算 出整个 网络的潮 流。这两种
方 法 均是 以前 推 回推 法 为核 心 基 础 ， 在对 环 网进 行 处 理 的基 础 上 ， 实 际 上 两者 所运 用 的方法 在 本 质 上
是 相 同的 。
通 过 对 弱 环 配 电 网算 法 的 比较 认 为 ， 基 于 节 点
广的算法是前推 回代法和导纳求 和法 ， 但经典的前 推 回代法 只适用于放射形配 电网。为处理环 网问
题， 有人 提 出 了一 种 基 于 多端 口补偿 注 入 电 流 的弱 互 联 配 电 网潮 流 计算 方 法 ； 还 有 人将 配 电网 络分 解
