电力系统环网详细讲解教学文案

电力系统分析第1章讲稿课次一：基本要求：了解各种接线方式的特点，理解对电力系统运行的基本要求，掌握电力系统的基本概念。

教学的重点：架空线路的导线和换位，电力系统的额定电压等级。

第1章电力系统的基本概念1.1 电力系统的组成和特点1.1.1 电力系统的组成一次能源——随自然界演化生产的动力资源二次能源——电能，由一次能源转换而，电力系统：把这些生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统，它包括从发电、变电、输电、配电直到用电这样一个全过程。

动力系统：电力系统加上发电厂的动力部分。

电力网：电力系统中输送和分配电能的部分，它包括升、降压变压器和各种电压的输电线路。

1.1.2 电力系统运行应满足的基本要求1．电力系统的特点（1）电能的生产与消费具有同时性(2) 电能与国民经济各部门和人民日常生活关系密切（3）电力系统的过渡过程非常短暂2．对电力系统运行的要求（1）保证安全可靠地供电（2）保证良好的电能质量（3）保证电力系统运行的经济性1.2 电力系统的电压等级和规定1.2.1 电力系统的额定电压表1.1电力系统的额定电压（单位：KV）1．电力线路：额定电压和用电设备的额定电压相等，这一电压称为网络的额定电压，2．发电机：额定电压比网络的额定电压高5％。

3．变压器一次侧：与网络额定电压相等，但直接与发电机联接时，其额定电压应等于发电机额定电压。

二次侧：应比网络额定电压高10％，只有内阻抗小于7.5％的小型变压器和供电距离很短的变压器，才比网络额定电压高5%。

例题1.1 电力系统接线图如图1.2所示，图中标明了各级电力线路的额定电压。

试求发电机和变压器绕组的额定电压。

解：发电机G的额定电压为10.5KV。

T低压侧额定电压为10.5KV，高压侧额定电压为242KV；变压器:1T高压侧额定电压为220KV，中压侧额定电压为121KV ，变压器:2低压侧额定电压为38.5KV；T高压侧额定电压为110KV，低压侧额定电压为11KV；变压器:3T高压侧额定电压为35KV，低压侧额定电压为6.6KV；变压器:4T高压侧额定电压为10.5KV，低压侧额定电压为3.15KV。

环网供电的安全问题及预防措施
环网供电中存在潜在的电压升高、电流过载和短路等安全问题，可以采取绝缘保护措施、过载保护装置和定期 维护检修等手段进行预防和处理。
《浅谈环网供电》PPT课 件
本课件旨在深入探讨环网供电的原理、特点、分类，并关注其在城市化进程 中的应用、安全方面的问题及解决措施，为未来的发展提供启示。
什么是环网供电？
环网供电指通过多个环路互相连接的电力系统，在多个供电节点之间形成一个具有较高可靠性和供电灵活性 Nhomakorabea 电网结构。
环网供电的原理和特点
环网供电的原理是通过将电力系统的节点互相连接，实现电能的多路径流动，提高供电可靠性。其特点包括供 电灵活、能耗均衡、故障隔离快等。
环网供电的优势和劣势
优势
提高供电可靠性 降低电能损耗 应对区域性电力需求增长
劣势
供电节点数量较多 运行与调度复杂 建设成本较高
环网供电的分类
1 按电压等级
低压环网供电 中压环网供电 高压环网供电
1
开环运行
各环路独立运行，保证供电可靠性。
2
闭环运行
各环路通过跨环节路运行，增加供电灵活性。
3
开闭环混联运行
同时采用开环运行和闭环运行，兼顾可靠性和灵活性。
环网供电的三种调节方式
1
电压调节
通过调节变压器或调压器，控制电网电
功率调节
2
压。
通过控制发电机出力、负荷接入调节供
电功率。
3
频率调节
通过发电机的调速控制，控制电网频率。
2 按环网结构
环状结构环网供电 射线状结构环网供电 网状结构环网供电
3 按用途
工业环网供电 居民环网供电 商业环网供电

中铁电气化局集团有限公司
牵引供电系统安装培训资料
（4）、电缆支架接地扁钢制安 复合电缆支架接地扁钢制安 在电缆支架最下端的膨胀螺栓上安装接地扁钢，扁钢搭 接采用不得少于两个螺栓连接，连接牢靠 连接螺栓扭距符合规范要求，搭接长度不 得小于扁钢宽度的两倍。
中铁电气化局集团有限公司
牵引供电系统安装培训资料
中铁电气化局集团有限公司 （2）、钻孔、螺栓安装
牵引供电系统安装培训资料
①、根据《环网支架安装图》规定的膨胀螺栓规格确定冲击电钻钻头Φ及孔深。钻 头Φ应大于使用的膨胀螺栓的Φ2mm，孔深应比膨胀螺栓胀管长度深5～10mm。 ②、用冲击电钻在标记点标出的“＋”中心位臵上垂直钻孔，孔钻好后，清除孔内灰 尘。 ③、螺帽旋至膨胀螺栓端部，螺帽应高于螺栓1mm左右，使用手锤轻轻敲入孔内。 ④、使用套管调整膨胀螺栓垂直与安装 面，并使同一支架的螺栓在同一铅垂线上 （最大误差不的大于5mm）。
35KV单芯
35KV三芯 110KV及以上，每层多于1根 110KV及以上，每层1根 电缆敷设于槽盒内
250 H+80
300 H+100
注：H表示槽盒外壳高度
中铁电气化局集团有限公司
牵引供电系统安装培训资料
二、环网电缆敷设
1、环网电缆类型
目前地铁环网电缆的型号有以下几种： （1）、按电缆截面积分：1*95mm² 、1*120mm² 、1*150mm² 1*185mm² 1*300mm等。 、 、 （2）、按电压等级分：10KV、35KV等。 （3）、按结构分：交联聚乙烯绝缘防鼠铠装低烟无卤阻燃防紫外线电力电缆(DWZAYJS54-W-21/35KV ) 、交联聚乙烯绝缘防鼠铠装低烟无卤阻燃电力电缆(DWZAYJS54-21/35KV )等。 （4）、直流联跳电缆、纵差保护光缆。

3
4
10kV环网柜倒闸操作流程
2、操作要领及要求（1）分闸作业顺序①确认下口带电显示器有显示②操作手柄旋转应到位③绝缘隔离挡板插入时，应对准隔板凹槽
1
2
10kV环网柜倒闸操作流程
3、安全注意事项（1）佩戴好绝缘手套、绝缘靴、安全帽等劳保用品。（2）注意T7、T8环网柜负荷开关操作手柄旋转方向与其它环网柜方向相反。（3）使用操作手柄严禁野蛮作业。
10kV环网柜倒闸操作流程
环网柜倒闸操作票填写与执行
04
环网柜倒闸操作票填写与执行
制度与规程
国家电网公司：国家电网公司电力安全工作规程（配电部分）（试行）
中华人民共和国能源部：架空配电线路及设备运行规程
04
环网柜倒闸操作票填写与执行
04
环网柜倒闸操作票填写与执行
04
下列内容必须填入操作票内：拉合设备 检查设备的实际位置和开关线路侧带电显示器状况验电装设接地线合上（安装）或断开（拆除）控制回路或电压互感器回路的空气开关、熔断器、切换保护回路和自动化装置，切换断路器（开关）、隔离开关（刀闸）控制方式，检验是否确无电压
10kV环网柜运行与维护
二级保养（1）环网柜负荷开关：紧固连接螺丝、吹扫灰尘（2）进出线端子：紧固连接螺丝、吹扫灰尘（3）保险：吹扫灰尘（4）高压电流互感器：紧固连接螺丝、吹扫灰尘（5）保养周期：2次/年
10kV环网柜运行与维护
3、简单的异常处理（1）环网柜电流表无显示：①检查控制保险是否损坏②检查二次控制线是否脱落③检查变压器至环网柜低压控制电源是否正常（2）环网柜柜内照明①检查变压器至环网柜低压控制电源是否正常②检查灯泡是否损坏
环网柜倒闸操作票填写与执行
设备：断路器（开关）、隔离开关（刀闸）、跌落式熔断器、接地刀闸等

网柜实现电源的接入和分配。
环网供电的主要特点是可靠性高、灵活性好、易于扩展和维护
03 。
环网供电的特点
01 02
可靠性高
环网供电系统中的每个电源点都有两个方向的供电线路，当其中一个方 向发生故障时，另一个方向的线路可以继续供电，提高了系统的可靠性 。
灵活性好
环网供电系统可以根据实际需求灵活调整供电线路的配置和容量，方便 扩展和维护。
《浅谈环网供电》ppt课件
contents
目录
• 环网供电概述 • 环网供电系统的组成 • 环网供电的运行方式 • 环网供电的优化策略 • 环网供电的未来发展
01
环网供电概述
环网供电的定义
01
环网供电是指将电源接入环形网络，通过环网柜等设备进行电 力分配和管理的供电方式。
02
环网供电系统由电源、环网柜、电缆、变压器等组成，通过环
分散控制的定义和特点
分散控制是指将控制功能分散到各个开关设备和 终端设备上，具有结构简单、可靠性高等优点， 但需要建立完善的通信系统。
集中控制的定义和特点
集中控制是指由一个控制中心对整个环网供电系 统进行控制，具有控制简单、可靠性高等优点， 但需要建立完善的通信系统。
分级控制的定义和特点
分级控制是指将整个环网供电系统按照区域或功 能划分为若干个子系统，每个子系统由一个控制 中心进行控制，具有结构简单、可靠性高等优点 ，但需要建立完善的通信系统。
加强环网供电的运行管理
总结词
通过加强环网供电的运行管理，可以提高供电的安全性和可靠性。
详细描述
加强环网供电的运行管理，需要建立完善的运行管理制度和规范，加强设备的维护和检修工作，确保 设备的正常运行。同时，需要加强人员的培训和管理，提高人员的技能水平和安全意识，确保人员的 操作规范和安全。此外，还需要建立应急预案和演练机制，提高应对突发事件的能力。

电气与电子工程学院
现代电网运行技术
North China Electric Power University
第四章 电磁环网的运行与控制
电磁环网：不同电压 等级组成的网络，通过 两端变压器磁回路的联 接而形成的环网。 对于同一电压等级的 网络，由于没有磁的联 系，因此不叫电磁环网， 而叫电力环网。
第四章 电磁环网的运行与控制
1、高低压电磁环网对系统造成的不利影 响 为了充分说明打开电磁环网运行更为有利 的论点。首先需要对线路的传输能力作全面 地分析。影响线路传输能力的因素有二，即 通过线路导线的热稳定电流和线路可能传输 的有功功率。
第四章 电磁环网的运行与控制
(1)导线的热稳定电流 这是线路传输容 量的一个绝对限制条件。通过导线的最大电 流必须低于其热稳定的最大值。 在实际运行中，为了充分利用导线的热 稳定传输能力，特别对于供电电压高一级的 线路，往往按外界温度，较为精确的规定允 许的最大电流传输能力，在负荷高峰期传送 较大的电力，这是一些电网常见的做法。
事例： 1984年，华北电网各联络线为220kV电网
第四章 电磁环网的运行与控制
1985年华北电网500kV大房Ⅱ线和500kV 神大线投入，形成了220/500kV神大—神万 线电磁环网、220/500kV大房Ⅰ--大房Ⅱ电磁 环网和电磁大环网。如图：
第四章 电磁环网的运行与控制
在我国电力系统中，电磁环网的运行对电力系统 的安全运行带来了安全隐患。早在1981年7月的 全国电网稳定会议上。在水利电力部生产司 《1970~1981年全国稳定破坏事故》报告中，统 计了11年间由于220/110kV高低压电磁环网造成 的电力系统事故占到了26%。因此会议大声疾呼， 应打开高低压电磁环网运行，之后各地区陆续开 断了这些电压等级的电磁环网。1981年我国制定 了《电力系统安全稳定导则》。

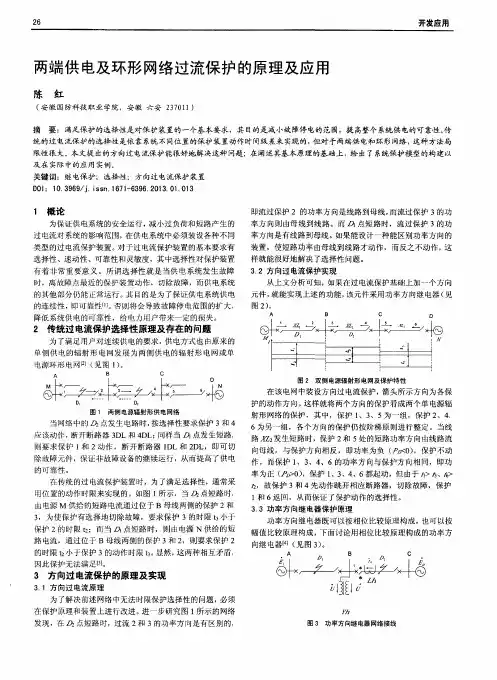

射 形 网络 的保 护 ， 其 中 ，保 护 １ 、３ 、５为 一 组 ，保 护 ２ 、４ 、
当网络中的 点发生电路 时， 按选择性要求保护 ３和 ４ 应该动作， 断开断路器 ３ ＤＬ和 ４ Ｄ Ｌ； 同样 当 点发 生短路，
则要求保护 １ 和 ２动 作 ，断 开 断 路器 １ Ｄ Ｌ和 ２ ＤＬ ， 即 可切
图 ３ 功率 方 向继 电器 网络 接线
中国西部科 技
２ ０ １ ３ 年０ １月第 １ ２卷第 们 期总第 ２ ８ ２期
２ ７
４ 结论
传统 的继 电保护装置 中，对于单端供 电的系统，利用保 护装置在系统 中的位置 ， 按照前后级保护装置动 作时限的级 差实现保护 的选择性 ； 对于环形接线往往采用开 口运 行方 式 解决保护装置动作 的选择性冲突 问题 。这种对于单端供电、 保护级数不多及对保护装置速动性要求不高的供电系统，由
的 其他 部分 仍 能 正常 运 行 。 其 目的 是 为 了 保证 供 电 系统 供 电 的 连 续 性 ，即可 靠 性 …。 否 则 将 会 导 致 故 障 停 电范 围 的扩 大 ，
元件 ， 就 能实现上述 的功能， 该元件采 用功率方 向继 电器 （ 见
图２ ） 。
Ａ Ｂ Ｃ Ｄ
限性很 大 本文提 出的方向过 电流保 护能很好地解 决这种 问题 ；在阐述其基本原理 的基础上 ，给 出了系统保 护模型 的构建 以
及在 实际中的应 用实例。 关键词 ：继 电保 护；选择性 ；方向过 电流保护装置
Ｄ ＯＩ ：１ ０ ． ３ ９ ６ ９ ／ ｊ ．ｉ ｓ ｓ ｎ ． １ ６ ７ １ － ６ ３ ９ ６ ． ２ ０ １ ３ ． ０ １ ． ０ １ ３
路 电流 ，通 过 位 于 Ｂ母 线 两 侧 的 保 护 ３和 ２ ，则 要 求 保 护 ２

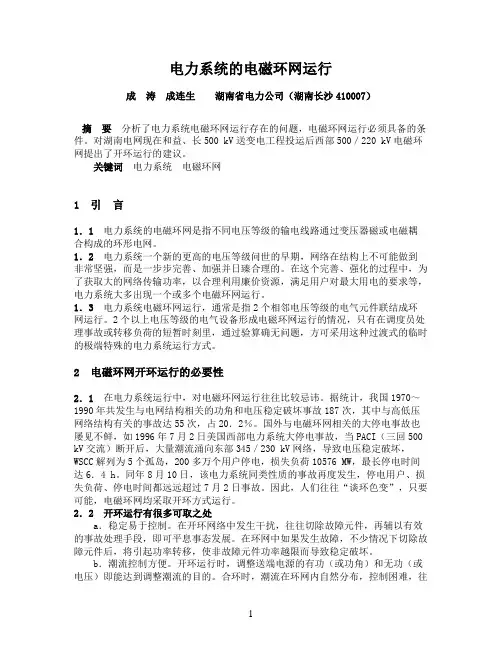

电力系统的电磁环网运行成涛成连生湖南省电力公司（湖南长沙410007）摘要分析了电力系统电磁环网运行存在的问题，电磁环网运行必须具备的条件。

对湖南电网现在和益、长500 kV送变电工程投运后西部500／220 kV电磁环网提出了开环运行的建议。

关键词电力系统电磁环网1 引言1．1电力系统的电磁环网是指不同电压等级的输电线路通过变压器磁或电磁耦合构成的环形电网。

1．2电力系统一个新的更高的电压等级问世的早期，网络在结构上不可能做到非常坚强，而是一步步完善、加强并日臻合理的。

在这个完善、强化的过程中，为了获取大的网络传输功率，以合理利用廉价资源，满足用户对最大用电的要求等，电力系统大多出现一个或多个电磁环网运行。

1．3电力系统电磁环网运行，通常是指2个相邻电压等级的电气元件联结成环网运行。

2个以上电压等级的电气设备形成电磁环网运行的情况，只有在调度员处理事故或转移负荷的短暂时刻里，通过验算确无问题，方可采用这种过渡式的临时的极端特殊的电力系统运行方式。

2 电磁环网开环运行的必要性2．1 在电力系统运行中，对电磁环网运行往往比较忌讳。

据统计，我国1970～1990年共发生与电网结构相关的功角和电压稳定破坏事故187次，其中与高低压网络结构有关的事故达55次，占20．2％。

国外与电磁环网相关的大停电事故也屡见不鲜，如1996年7月2日美国西部电力系统大停电事故，当PACI（三回500 kV交流）断开后，大量潮流涌向东部345／230 kV网络，导致电压稳定破坏，WSCC解列为5个孤岛，200多万个用户停电，损失负荷10576 MW，最长停电时间达6．4 h。

同年8月10日，该电力系统同类性质的事故再度发生，停电用户、损失负荷、停电时间都远远超过7月2日事故。

因此，人们往往“谈环色变”，只要可能，电磁环网均采取开环方式运行。

2．2开环运行有很多可取之处a．稳定易于控制。

在开环网络中发生干扰，往往切除故障元件，再辅以有效的事故处理手段，即可平息事态发展。

主要技术参数
环网柜基础知识课程(PPT52页)管理培 训教材 财务业 务培训 绩效管 理PPT 课件人 力资源 管理培 训
环网柜基础知识课程(PPT52页)管理培 训教材 财务业 务培训 绩效管 理PPT 课件人 力资源 管理培 训
常见符号
环网柜基础知识课程(PPT52页)管理培 训教材 财务业 务培训 绩效管 理PPT 课件人 力资源 管理培 训
回路条件下的电流的开关装置。
接地开关 主要用于设备的检修，为了防止检修过程中突然来电，因此必须将检修设备的两端都接地
高压配电柜的接地开关，一般为输出负荷侧接地，当我们检修高压配电柜负荷侧时（如：紧 固螺栓、拆装电缆等），就要分断开关，同时合上配电柜的接地开关，这样可以防止突然来 电引起触电事故，另外可以放尽剩余电荷，有利于检修安全。
环网柜 基础知识
目录
1
2
3
4
基本信息 原理构造 功能说明 操作维护
1
基本信息
定义
实际上，如果柜型按照开关设备分类， 有负荷开关柜、断路器柜、GIS等，并 无环网柜。
环网柜是一个约定俗成的叫法，原指的 是负荷开关柜用于环网式供电。
环网柜是一组高压开关设备装在钢板金 属柜体内或做成拼装间隔式环网供电单 元的电气设备，其核心部分采用负荷开 关和熔断器，具有结构简单、体积小、 价格低、可提高供电参数和性能以及供 电安全等优点
助开关的作用。 由于断路器触头位置的外部指示器既缺乏直观，又在有些情况下不能保证它的指示与触头
的位置相一致，所以用隔离开关把有电与无电部分明显的隔开是必要的。 此外，隔离开关具有一定的自然灭弧能力，常用在电压互感器和避雷器等电流很小的设备
投入和断开上，以及一个断路器与几个设备的连接处，使断路器经过隔离开关的倒换更为灵 活方便。

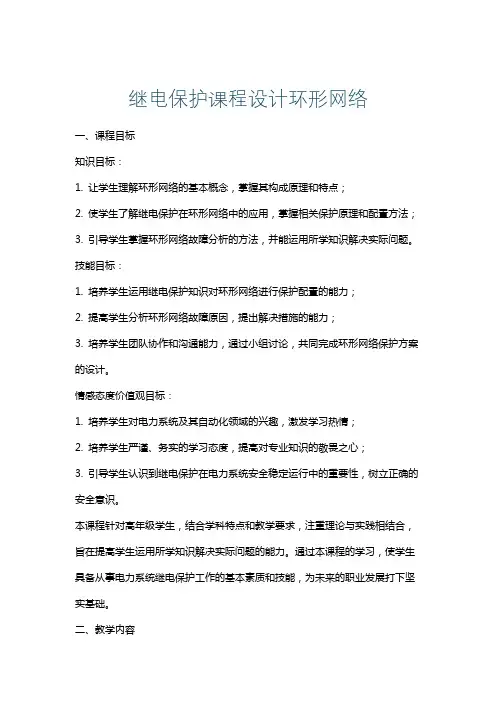

继电保护课程设计环形网络一、课程目标知识目标：1. 让学生理解环形网络的基本概念，掌握其构成原理和特点；2. 使学生了解继电保护在环形网络中的应用，掌握相关保护原理和配置方法；3. 引导学生掌握环形网络故障分析的方法，并能运用所学知识解决实际问题。

技能目标：1. 培养学生运用继电保护知识对环形网络进行保护配置的能力；2. 提高学生分析环形网络故障原因，提出解决措施的能力；3. 培养学生团队协作和沟通能力，通过小组讨论，共同完成环形网络保护方案的设计。

情感态度价值观目标：1. 培养学生对电力系统及其自动化领域的兴趣，激发学习热情；2. 培养学生严谨、务实的学习态度，提高对专业知识的敬畏之心；3. 引导学生认识到继电保护在电力系统安全稳定运行中的重要性，树立正确的安全意识。

本课程针对高年级学生，结合学科特点和教学要求，注重理论与实践相结合，旨在提高学生运用所学知识解决实际问题的能力。

通过本课程的学习，使学生具备从事电力系统继电保护工作的基本素质和技能，为未来的职业发展打下坚实基础。

二、教学内容1. 环形网络基础知识：介绍环形网络的定义、构成原理、运行特点，结合教材相关章节，让学生对环形网络有全面的认识。

2. 继电保护原理：讲解继电保护的基本原理，包括差动保护、方向保护、距离保护等，重点分析这些保护在环形网络中的应用。

3. 环形网络保护配置：详细阐述环形网络的保护配置方法，结合教材实例，分析不同保护装置的选用和参数设置。

4. 故障分析及处理：教授环形网络故障分析方法，如序网分析方法、对称分量法等，并通过实际案例，让学生学会提出故障处理措施。

5. 实践操作：安排实践环节，让学生动手进行环形网络保护配置和故障分析，巩固所学知识。

教学内容安排和进度：1. 环形网络基础知识（2课时）2. 继电保护原理（4课时）3. 环形网络保护配置（4课时）4. 故障分析及处理（4课时）5. 实践操作（4课时）本教学内容紧密结合课程目标，注重科学性和系统性，按照教学大纲逐步推进，旨在帮助学生掌握环形网络及其继电保护相关知识，提高实际操作能力。

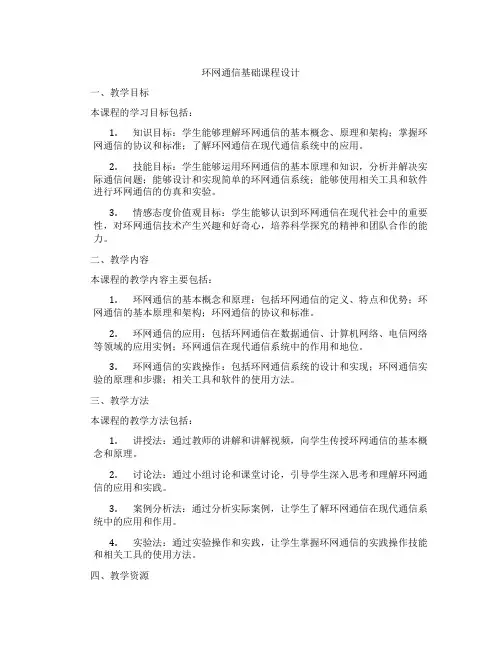

环网通信基础课程设计一、教学目标本课程的学习目标包括：1.知识目标：学生能够理解环网通信的基本概念、原理和架构；掌握环网通信的协议和标准；了解环网通信在现代通信系统中的应用。

2.技能目标：学生能够运用环网通信的基本原理和知识，分析并解决实际通信问题；能够设计和实现简单的环网通信系统；能够使用相关工具和软件进行环网通信的仿真和实验。

3.情感态度价值观目标：学生能够认识到环网通信在现代社会中的重要性，对环网通信技术产生兴趣和好奇心，培养科学探究的精神和团队合作的能力。

二、教学内容本课程的教学内容主要包括：1.环网通信的基本概念和原理：包括环网通信的定义、特点和优势；环网通信的基本原理和架构；环网通信的协议和标准。

2.环网通信的应用：包括环网通信在数据通信、计算机网络、电信网络等领域的应用实例；环网通信在现代通信系统中的作用和地位。

3.环网通信的实践操作：包括环网通信系统的设计和实现；环网通信实验的原理和步骤；相关工具和软件的使用方法。

三、教学方法本课程的教学方法包括：1.讲授法：通过教师的讲解和讲解视频，向学生传授环网通信的基本概念和原理。

2.讨论法：通过小组讨论和课堂讨论，引导学生深入思考和理解环网通信的应用和实践。

3.案例分析法：通过分析实际案例，让学生了解环网通信在现代通信系统中的应用和作用。

4.实验法：通过实验操作和实践，让学生掌握环网通信的实践操作技能和相关工具的使用方法。

四、教学资源本课程的教学资源包括：1.教材：选用权威、实用的教材，为学生提供环网通信的基本知识和理论框架。

2.参考书：提供相关的参考书籍，拓展学生的知识面和深入理解。

3.多媒体资料：制作课件、演示文稿等多媒体资料，帮助学生直观地理解环网通信的概念和原理。

4.实验设备：准备实验设备和工具，让学生能够进行实际的实验操作和实践。

五、教学评估本课程的评估方式包括：1.平时表现：通过学生的课堂参与、提问、回答问题等方式，评估学生的学习态度和积极性。

继电保护课程设计题目：110kV单电源环形网络院系名称：电气工程学院专业班级：电气F1206学生姓名：学号：指导教师：毛慧勇教师职称：教授评语及成绩：指导教师：日期：目录110kV单电源环形网络 (1)引言： (1)1 课题设计要求 (1)1.1电网接线图 (1)1.2 任务 (2)1.3 要求 (2)2运行方式的选择 (3)2.1 运行方式的选择原则 (3)2.1.1 发电机、变压器运行方式选择的原则 (3)2.1.2 变压器中性点接地选择原则 (3)2.1.3 线路运行方式选择原则 (3)2.1.4 流过保护的最大、电小短路电流计算方式的选择 (4)2.1.5 选取流过保护的最大负荷电流的原则 (4)2.2 本次设计的具体运行方式的选择 (4)3 电网各个元件参数计算及负荷电流计算 (5)3.1基准值选择 (5)3.2电网各元件等值电抗计算 (5)3.2.1输电线路等值电抗计算 (5)3.2.2变压器等值电抗计算 (6)3.2.3发电机等值电抗计算 (6)3.2.4最大负荷电流计算 (7)3.2.5 各线路运行方式下流过断路器的最大负荷电流 (7)4 短路电流计算 (7)4.1电网等效电路图 (7)4.2短路电流计算 (8)4.2.1 d1点发生短路时流过断路1 (8)4.2.2 d2发生短路时流过断路2 (10)4.2.3 d3发生短路时流过断路2 (11)4.2.4 d4点发生短路时流过断路1 (12)4.2.5 d4点发生短路时流过断路器2 (13)4.2.6 d5点发生短路时流过断路器1 (15)4.2.7 d6点发生短路时流过断路器1 (16)4.2.8 d6点发生短路时流过断路器2 (17)4.2.9 d8点发生短路时流过断路器1 (18)4.2.10 d8点发生短路时流过断路器2 (20)4.2.11 d9点短路时流过断路器1 (21)4.2.12 d9点短路时流过断路器2 (23)4.2.13 d10点发生短路时流过断路器1 (24)4.2.14 d10点发生短路时流过断路器2 (25)5 继电保护距离保护的整定计算和校验 (27)5.1断路器2距离保护的整定计算和校验 (27)5.1.1距离保护І段的整定计算 (27)5.1.2距离保护П段的整定计算和校验 (27)5.1.3距离保护Ш段的整定计算和校验 (28)6 继电保护距离保护的整定计算和校验 (29)6.1断路器4距离保护的整定计算和校验 (29)6.1.1距离保护І段的整定计算 (29)6.1.2距离保护П段的整定计算和校验 (30)6.1.3距离保护Ш段的整定计算和校验 (31)7 零序电流保护的整定计算和校验 (32)7.1.1零序电流保护І段的整定计算 (32)7.1.2零序电流保护П段的整定计算 (32)7.1.3零序电流保护Ш段的整定计算 (33)7.2.1零序电流保护零序电流保护І段的整定计算 (34)7.2.2 零序电流保护П段的整定计算 (34)7.2.3零序电流保护Ш段的整定计算 (35)7.2.4断路器零序电流保护І段的整定计算 (36)8 距离保护的综合评价 (36)结束语 (37)参考文献 (38)110kV 单电源环形网络引 言：电能是现代社会中最重要、也是最方便的能源。

➢ 本典型设计不涉及系统继电保护专业、系统通信专 业、系统远动专业的具体内容，在实际工程中，需要根
据开关站系统情况具体设计，可预留扩展接口。
设计深度
土建专业
可行性研究、 初步设计、 施工图设计阶 段等
电气一次专业
初步设计深度
施工图深度
环境条件
➢ 海拔高度： ≤1000 m； ➢ 环境温度：-30℃～+40℃； ➢ 最热月平均最高温度：35℃； ➢ 污秽等级： Ⅲ 级； ➢ 日照强度（风速0.5m/s）：0.1 W/cm2； ➢ 地震烈度：按7度设计，地震加速度为0.1g，地震特征周期为0.35s； ➢ 洪涝水位：站址标高高于50年一遇洪水水位和历史最高内涝水位，不考虑防洪措施； ➢ 设计土壤电阻率：不大于100Ωm； ➢ 相对湿度：在25℃时，空气相对湿度不超过95％，月平均不超过90％。 ➢ 地基：地基承载力特征值取fak=150kPa，无地下水影响. ➢ 腐蚀：地基土及地下水对钢材、混凝土无腐蚀作用。
工程设计。 具体工程还应注意补充以下典型设计未包括内容：电力系统要求、站址地理、地质 情况，电缆进出线走廊规划、防洪排水及当地交通供水等公共服务设施情况。
开关站方案图纸构成
10kV系统配置图
电气断面图
电气平面布置图
设备基础平面图
建筑平面布置图

建筑立面及剖面图
CONTE NTS
目
录 第一篇
开
关
站
一 总体说明
➢ 使用者可根据实际工程适用条件、前期工作确定的原则，从各典型设计 方案中选择适合的方案作为开关站本体设计。
➢ 如参考典型设计方案不能满足实际工程要求，使用者可从参考方案中选 取相应子模块重新组合拼接成合适的开关站设计方案。

电力系统的电磁环网
第五章 电力系统的电磁环网
• 电磁环网：不同电压等级组成的网络，通过两端 变压器磁回路的联接而形成的环网。
• 对于同一电压等级的网络，由于没有磁的联系， 因此不叫电磁环网，而叫电力环网。
• 造成电磁环网运行的原因各不相同，有的源于规 划，有的是由于管理体制，有的只是在高一级电 压等级出现后未形成坚强网架时出现，而有的则 是习惯而已。
第五章 电力系统的电磁环网
• 一、电磁环网的发展过程 • 实际上，电磁环网是电网发展过程中的产
物，当电网规模只有110KV运行时，为了提 高输送功率，建设220KV线路，在220KV还 没形成坚强网络之前，与110KV网络形成电 磁环网，随着传输功率的增加，电磁环网 对系统运行的弊病逐渐显露出来，在一定 的条件下开断电磁环网。
第五章 电力系统的电磁环网
• b.潮流控制方便。开环运行时，调整送端电 源的有功 (或功角 )和无功 (或电压 )即能达 到调整潮流的目的。合环时，潮流在环网 内自然分布，控制困难，往往发生环网中 的元件通过功率有的满载甚至过载，有的 闲置。
第五章 电力系统的电磁环网
• c.限制短路容量。电磁环网开环运行，是限 制短路容量的重要手段。合环运行，因综 合阻抗往往较小，短路容量比较大。短路 容量大的母线，是那些出线较多，并且电 源出线集中的母线。这些母线发生故障， 往往是触发电力系统大事故的元凶。
第五章 电力系统的电磁环网
• 但随着500KV的线路在几个大区电网中的建 设，由于各种因素，新的500/220KV电磁环 网在近一些年来又不断形成。虽然大家一 致认为500/220KV电磁环网最终必须打开， 但究竟应当具备什么条件才需打开，还没 有见到有明确的说法，因而影响了这个问 题地及时解决。迄今似已取得共识，但也 有一个过程。

整至零，无功调至最小的情况下解列。凡有并列装置的厂、站运行人员应达 到能操作并列的要求。
5
电网合环运行必须满足下列条件
①相位应一致。在初次合环或进行可能引起相位变化的检修 作业后，必须先进行相位的测定。
②如属于电磁环网，则环网内的变压器接线组别之差为零； 特殊情况下，经计算校验继电保护不会误动作及有关环路 设备不过载，运行变压器接线差30-0进行合环操作。
7
电磁环网是指不同电压等级运行的线路，通过变压器电磁 回路的连接而构成的环路。目前山东电网主要是500kV与 220kV系统的电磁环网。电磁环网中除了潮流分布不经济， 主要还是安全方面的问题，容易出现低压线路过流和过稳 定极限，因此加装大量过流（掉闸）切机、切负荷等装置。 随着500kV系统的发展加强，将逐步打开电磁环网运行。
时，可在送电功率不为零时断开开关K2，然后再断开开关K1；并列时，
合上开关K1给线路充电，然后送端同期并列机组。
10
解并列、解合环操作
环形网络(或称环网)的并解列也称合环、 解环操作，是电力系统由一种方式转换
为另一种方式的常见操作。
1
解并列、解合环操作
环形网络(或称环网)的并解列也称合环、 解环操作，是电力系统由一种方式转换
为另一种方式的常见操作。
2
有关基本概念
(1)相序：三相交流系统中，三个相电压瞬时值达到某一 数值的先后次序，即它们的向量由超前相位置到滞后相位 置的轮换次序，称为相序。
送电能力及继电保护允许电流、电流互感器变比、稳定极限等，以免 引起过负荷。尤其在电磁环网系统中应特别引起注意。 （3）继电保护的改变及重合闸装置的解除。 2)解、合环应使用开关，未经计算试验不得使用刀闸；合环操作应投入 检同期装置，只有相位相同才允许合环操作。 3)合环操作应经同期装置检测，一般电压差最大不超过20%，相角差 不超过30度（山东电网规定：电压差不超过10%，事故处理时不超 过20%，相角差不超过20度 ），必须经计算各元件过载在允许范围 内,保护不会误动。

二、环式网络中的功率分布环网包括环式接线方式及两端供电方式。

在进行计算之前（如图3-17（a ）P113），首先需要对网络进行简化。

即：假设全网电压为额定电压，计算各发电厂运算功率和各变电所的运算负荷，简化图为3-17（d ）对图3-17（d ）单一环网，列一回路方程式：)()(0321322312I I I Z I I Z IZ a a a --+-+= 式中：a I ——从节点1流向节点2的电流2I 、3I ——从节点2、3流出网络的电流∵ N U S I **= 设全网电压均为额定电压，则N U S I *= 上式改写为：)()(03*2**132**23*12S S S Z S S Z S Z a a a --+-+= 求解：23*13*12*313*213*23*~~)(~Z Z Z S Z S Z Z S a ++++= 如果把上述简化图中的节点1分开，可得图3-18（P114），且Z 2=Z 23+Z 31；Z 3=Z 31；∑Z =Z 12+Z 23+Z 31 则：***33*22*~~~~∑∑∑=+=Z Z S Z S Z S Z S m m am=2，3 (1)相似地：设流经阻抗Z 31的功率为b S ~如上图，则：***33*22*~~~~∑∑∑'='+'=Z Z S Z S Z S Z S m m bm=2，3……（2） 说明：（1）式（1）或式（2）与物理学中的力学平衡式相类似。

（2）由于式（1）（2）是在N U S I *= 的假设下推得的，也就是沿线电压均为额定值U N ，由32I I I Ib a +=+ 得： ∑=+=+m b a S S S S S ~~~~~32 m=2、3，因此可以用上式来检验a S ~、b S ~计算结果。

（3）如果网络中所有线段单位长度的参数完全相同，则式（1）（2）可以改写为： ∑∑=l l S S m m a ~~ ∑∑'=l l S S m m b ~~ 从而：∑∑=l l P P m m a∑∑=l l Q Q m m a ∑∑'=l l P P m m b ∑∑'=l l Q Q mm b式中：m l ，ml '，∑l 分别与m Z ，m Z '，∑Z 相对应的线路长度（4）在求得a S ~或b S ~后，在不考虑功率损耗的情况下，即可求取环网各线段中流通的功率，从而可以找到某一节点处两侧功率均流向该节点，这种节点称为功率分点；通常有功分点和无功分点不一致，则以“▼”和“▽”分别表示有功、无功功率分点。
