二、 FANUC 0i系统数控车床的编程与操作
2.1 FANUC 0i系统面板的操作
一、FANUC 0i系统面板的结构
FANUC 0i系统面板的结构如图1-19所示.主要分三部分：位于下方的机床控制和操作面板区、位于右上方MDI编辑键盘区、位于左上方的CRT屏幕显示区。
图2.1—1 FANUC 0i车床标准面板
1、 机床控制、操作面板按钮
机床控制、操作面板按钮说明见表2.1-1。
表2.1-1机床操作面板按钮说明
按钮 名称 功能说明
自动运行 此按钮被按下后,系统进入自动加工模式。
编辑 此按钮被按下后，系统进入程序编辑状态，用于直接通过操作面板输入数控程序和编辑程
序。
MDI 此按钮被按下后，系统进入MDI模式，手动输入并执行指令.
远程执行 此按钮被按下后，系统进入远程执行模式即DNC模式，输入输出资料。
单节 此按钮被按下后,运行程序时每次执行一条数控指令。
单节忽略 此按钮被按下后，数控程序中的注释符号“/”有效.
选择性停止 当此按钮按下后,“M01”代码有效。
机械锁定 锁定机床。
试运行 机床进入空运行状态。
进给保持 程序运行暂停，在程序运行过程中，按下此按钮运行暂停。按“循环启动”恢复运行。
循环启动 程序运行开始；系统处于“自动运行”或“MDI”位置时按下有效，其余模式下使用无效。
循环停止 程序运行停止，在数控程序运行中，按下此按钮停止程序运行。
回原点 机床处于回零模式；机床必须首先执行回零操作，然后才可以运行。
手动 机床处于手动模式，可以手动连续移动。
手动脉冲 机床处于手轮控制模式。
手动脉冲 机床处于手轮控制模式。
X轴选择按钮 在手动状态下,按下该按钮则机床移动X轴。
Z轴选择按钮 在手动状态下,按下该按钮则机床移动Z轴。
FANUC数控车床编程与仿真操作
实例06：程序的转换
前言
本文以轴类零件为例，详细介绍了由CAXA数控车生成的（.gut）
程序转换为FANUC数控车床运转的（.cnc）程序、转换后的程序输入、
对刀及仿真操作方法，适用大专院校数控专业学生数控实训操作辅导
及科技人员编程参考。
1. 轴类零件信息
1.1 零件图如图1.1
图1.1
1.2 零件的轨迹仿真图如图1.2
图1.2
1.3加工毛坯：Φ26×120 1.4刀具：T02（外圆车刀, 刀片宽4、刀片长20）、T06（切断刀, 刀
片宽4、刀片长20） 1.5对刀：自动对刀
1.6工件坐标系设定: 在工件左端面中心
2. 程序转换
2.1 由CAXA数控车2008生成的cut代码（数控车加工实例—手
柄.cut）,见“CAXA数控车加工实例—手柄”，如图2.1。
…
图2.1
2.2将生成的“.cut文件” （数控车加工实例—手柄.cut）另存为“.cnc
文件”（数控车加工实例—手柄.cnc），如图2.2。
图2.2 2.3 将生成的cnc文件进行必要的编辑（修改刀具和工件坐标系设置等），生成“数控车加工实例—手柄c”，如图2.3。
…
图2.3
2.4 将“数控车加工实例—手柄c”更名为“c”, 如图
2.4。
图2.4
3. 运行FANUC数控仿真软件FANUC OTD,界面如图3
图3
4. 仿真操作
4.1 “程序保护开关”置于[OFF]
4.2将转换和整理后的“c”导入数控系统
[PRGRM程序]Î[EDIT编辑]Î[LIB]软键Î输入程序号（例O0002）Î[INSRT插入]Î[打开]按钮Î选择代码文件.cnc
如图4.2。
图4.2 4.3 机床参数设置
［参数设置］按钮Î[机床参数]：选择（后置刀架、八方刀架）, 如
图4.3。
图4.3
4.4安装刀具
[刀具管理]按钮：选择有关刀具,选择“002外圆车刀”，设置有关

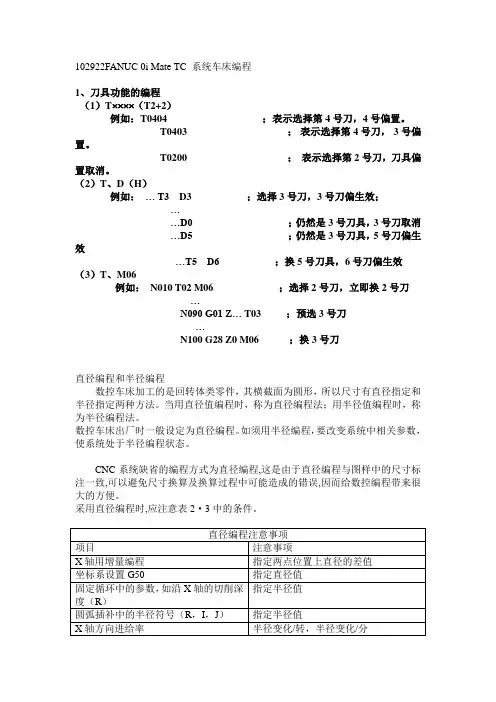

102922FANUC 0i Mate TC 系统车床编程
1、刀具功能的编程
（1）T（T2+2）
例如：T0404 ；表示选择第4号刀，4号偏置。
T0403 ； 表示选择第4号刀， 3号偏置。
T0200 ； 表示选择第2号刀，刀具偏置取消。
（2）T、D（H）
例如： … T3 D3 ；选择3号刀，3号刀偏生效；
…
…D0 ；仍然是3号刀具，3号刀取消
…D5 ；仍然是3号刀具，5号刀偏生效
…T5 D6 ；换5号刀具，6号刀偏生效
（3）T、M06
例如： N010 T02 M06 ；选择2号刀，立即换2号刀
…
N090 G01 Z… T03 ；预选3号刀
…
N100 G28 Z0 M06 ；换3号刀
直径编程和半径编程
数控车床加工的是回转体类零件，其横截面为圆形，所以尺寸有直径指定和半径指定两种方法。当用直径值编程时，称为直径编程法；用半径值编程时，称为半径编程法。
数控车床出厂时一般设定为直径编程。如须用半径编程，要改变系统中相关参数，使系统处于半径编程状态。

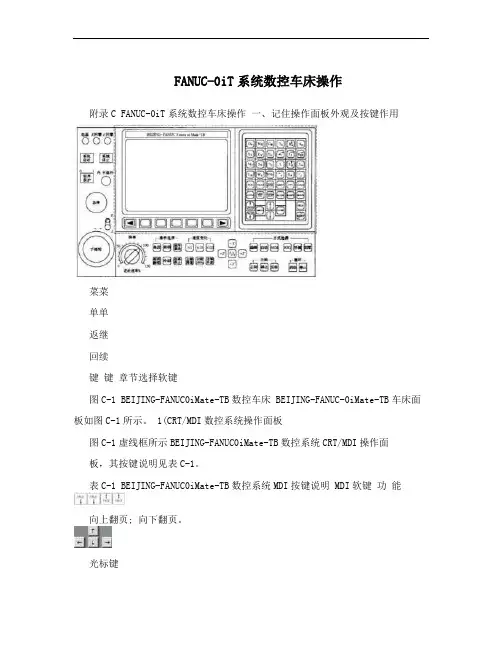

FANUC-0iT系统数控车床操作
附录C FANUC-0iT系统数控车床操作 一、记住操作面板外观及按键作用
菜菜
单单
返继
回续
键 键 章节选择软键
图C-1 BEIJING-FANUC0iMate-TB数控车床 BEIJING-FANUC-0iMate-TB车床面板如图C-1所示。 1(CRT/MDI数控系统操作面板
图C-1虚线框所示BEIJING-FANUC0iMate-TB数控系统CRT/MDI操作面
板，其按键说明见表C-1。
表C-1 BEIJING-FANUC0iMate-TB数控系统MDI按键说明 MDI软键 功
能
向上翻页; 向下翻页。
光标键
地址字符键。点击 键后再点击字符键，将输入右下角
的字符;用“EOB”输入“;”，表示程序段结束等。
数字字符键。点击 键后再点击字符键，将输入右下角
的字符。
465
显示坐标值
进入程序编辑和显示画面
设定、显示刀具补偿值和其他数据。
系统参数的设定及显示
显示各种信息
用户宏画面或图形的显示
字符下档切换键
删除CRT最下输入行显示的最后一个字符
将CRT最下输入行显示出来的数据移入到寄存器
光标所在编辑单位的替换
在光标后插入编辑单位
删除光标所在编辑单位
显示如何操作机床，可在CNC发生报警时提供报警的详
细信息。
CNC复位，解除报警;当自动运行时，按此键所有运动都
停止。
2(数控车床遥控操作面板
图C-1除虚线框所示面板是BEIJING-FANUC0iMate-TB系统CKA6150数
控车床遥控操作面板，其按键说明见表C-2。
表C-2 按键说明
按钮 名称
功能说明
数控系统电源开关
启动数控系统
数控系统电源开关 关闭数控系统
466
启动:自动运行开始，系统处于“自
动运行”或“MDI”位置时有效，其
循环启动/停止
余方式下无效。
