矢量网络分析仪

矢量网络分析仪使用教程

矢量网络分析仪（Vector Network Analyzer，简称VNA）是一种用于测量和分析电磁器件和电路的工具。它可以通过模拟和数字信号处理技术，对电压和电流的振幅、相位以及其它参数进行精确测量。本教程将介绍如何正确使用矢量网络分析仪进行测试和分析。

1. 连接仪器：首先，将矢量网络分析仪的射频输出端口与待测设备连接。确保连接的线缆和连接头无损坏，并保持良好接触。接下来，将矢量网络分析仪的射频输入端口与信号源连接，用以提供测试信号。同样，确保连接线缆无损坏，保持良好接触。

2. 设置测试参数：通过矢量网络分析仪的操作界面，设置测试参数。通常包括频率范围、功率级别、带宽等。根据测试的需求，选择适当的参数设置。

3. 校准：在进行任何测试之前，必须进行校准。校准过程旨在消除测试系统中的误差，确保测量结果的准确性。常见的校准方法包括开路校准、短路校准和负载校准。根据厂家提供的说明书，按照指示进行校准操作。

4. 进行测量：校准完成后，可以开始进行测量。根据需要选择所需的测量参数，如S参数、功率、相位等。通过修改测试参数，可以获取更详细的信息。

5. 分析数据：测量完成后，可以对数据进行分析。矢量网络分析仪通常提供丰富的数据分析和显示功能。可以通过画图、计算和查看不同参数的数值等方式，深入了解被测设备的性能特征。

6. 导出结果：最后，将测量结果导出到计算机或其他设备中。矢量网络分析仪通常提供多种数据导出格式，如CSV、TXT等。选择合适的格式，并保存数据。

以上是使用矢量网络分析仪的基本步骤。根据具体的应用场景和要求，可能还需要进行更复杂的操作和分析。因此，在实际使用中，建议参考矢量网络分析仪的用户手册和厂家提供的技术支持，以获得更详细的指导和帮助。

矢量网络分析仪操作规程

1、 测量前准备

打开电源，让仪器预热30分钟,将标准同轴线接于仪器上,同时准备好用于校准的标准件。按下Preset键,进行网络分析仪初始化面板的预设。

2、 测量前校准

在首次操作仪器之前或每隔一个月或根据仪器的使用情况，必须对网络分析仪进行校准。为使测量结果更为精确，必须分别连接开路、短路、负载设备进行校准。用户可以对校准后的数据进行保存，开机时可直接调用，而不需要设置和校准。

3、开始实验

确保操作本仪器的任何人员已接受过实验室一般安全操作规程和本仪器特别安全操作规程的培训与指导。

根据测量的设备，依次进行中频带宽的设定，测量轨迹的设定，扫频方式的设定，起始和终止频率的设定，Marker读值的设定。

测量完毕后对需要保存的数据和图形进行存储操作，以便下次直接调用。

4、关闭网络分析仪

测试完毕后关闭系统，点击System>Exit，进入Windows XP界面，之后关闭计算机。

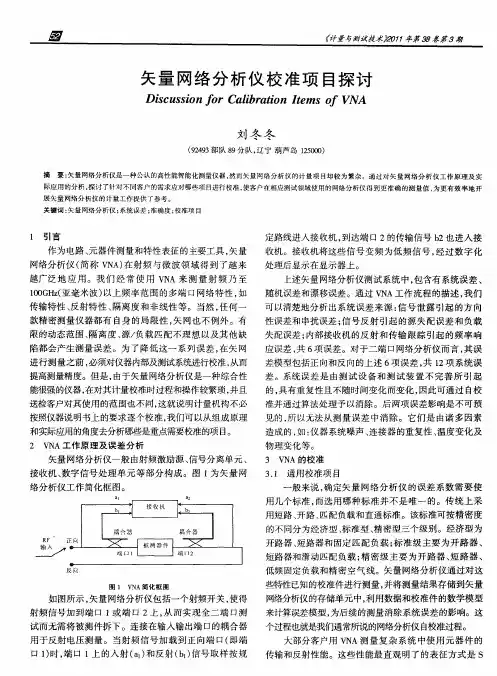

《计量ｓ测试技术　１年第３８誊第３勒　

矢量网络分析仪校准项目探讨　

Ｄｉｓｃｕｓｓｉｏｎ　ｆｏ，．ＣａｆｉｂｒａＫｏｎ　Ｉｔｅｍｓ　ｏｆ　ＶＮＡ　

刘冬冬　

（９２４９３部队８９分队，辽宁葫芦岛１２５０００）　

摘要：矢量网络分析仪是一种公认的高性能智能化测量仪器，然而矢量网络分析仪的计量项目却较为繁杂。通过对矢量网络分析仪工作原理及实　际应用的分析，探讨了针对不同客户的需求应对哪些项目进行校准，使客户在相应测试领域使用的网络分析仪得到更准确的测量值，为更有效率地开　展矢量网络分析仪的计量工作提供了参考。　关键词：矢量网络分析仪；系统误差；准确度；校准项目　

１　引言　作为电路、元器件测量和特性表征的主要工具，矢量　

网络分析仪（简称Ⅵ　）在射频与微波领域得到了越来　

越广泛地应用。我们经常使用ＶＮＡ来测量射频乃至　

ＩＯＯＧＨｚ（亚毫米波）以上频率范围的多端口网络特性，如　

传输特性、反射特性、隔离度和非线性等。当然，任何一　款精密测量仪器都有自身的局限性，矢网也不例外。有　

限的动态范围、隔离度、源／负载匹配不理想以及其他缺　

陷都会产生测量误差。为了降低这一系列误差，在矢网　

进行测量之前，必须对仪器内部及测试系统进行校准，从而　提高测量精度。但是，由于矢量网络分析仪是一种综合性　

能很强的仪器，在对其计量校准时过程和操作较繁琐，并且　

送检客户对其使用的范围也不同，这就说明计量机构不必　

按照仪器说明书上的要求逐个校准，我们可以从组成原理　

和实际应用的角度去分析哪些是重点需要校准的项目。　２Ⅵ　工作原理及误差分析　

矢量网络分析仪一般由射频激励源、信号分离单元、　接收机、数字信号处理单元等部分构成。图１为矢量网　

络分析仪工作简化框图。　

ＲＦ　输入　／　

图１　ｖＮＡ简化框图　如图所示，矢量网络分析仪包括一个射频开关，使得　

射频信号加到端口１或端口２上，从而实现全二端口测　试而无需将被测件拆下。连接在输入输出端口的耦合器　

矢量网络分析仪

矢量网络分析仪是一种广泛应用于通信、无线电设备和电子电路实验的精密测试仪器。它可以测量电路中各种参数，如反射系数、传输系数和阻抗等，并为分析电路的性能提供数学模型。本文将对矢量网络分析仪的原理、结构和应用进行详尽介绍。

一、矢量网络分析仪的原理

矢量网络分析仪的原理是基于麦克斯韦方程组和电磁场理论。在基础电磁理论的基础上，矢量网络分析仪将电信号分为正弦波和相位两部分进行测量，通过计算这些部分的幅度和相位差异，可以确定电路中各种参数的值。这里简单介绍一下矢量网络分析仪的基本工作原理。

1.1 反射系数的测量

反射系数是指信号在电路中反射时与源信号之间的关系。在矢量网络分析仪的测量中，反射系数的测量可以通过向电路输入一个特定频率的正弦信号，并在电路的接收端检测到其反射信号，然后测量两个信号之间的相位和振幅差异，来计算反射系数的值。

1.2 传输系数的测量

传输系数是指信号从电路的输入端到输出端的传输效率。在矢量网络分析仪的测量中，传输系数可以通过在电路的输入端和输出端分别加入正弦信号，并测量两个信号之间的相位和振幅差异，来计算传输系数的值。

1.3 阻抗的测量 阻抗是指电路对电流和电势差的响应，其强度和方向受到电路的各种参数的影响。在矢量网络分析仪的测量中，阻抗可以通过向电路输入一个特定频率的正弦信号，并通过测量电路中的电流和电势差，来计算阻抗的值。

二、矢量网络分析仪的结构

矢量网络分析仪的结构主要分为三部分：源信号、接收器和计算机控制系统。源信号负责向电路中输入正弦信号，接收器负责检测电路中的反射和传输信号，计算机控制系统则负责数据处理和分析。下面将对这些部分的结构和功能进行详细介绍。

2.1 源信号

源信号是矢量网络分析仪的核心部分之一。它主要通过向电路中输入不同频率和振幅的信号来测量电路的性能。源信号通常由射频信号发生器（RF signal generator）或特定的示波器（oscilloscope）提供，其输出功率和波形必须具有高度稳定性和可控制性。在信号的输出过程中，需要经过功率放大器（power amplifier）和向电路输入端的同轴电缆等组成的驱动器（driving circuit）。
