供配电技术--电气设备的选择

民营科技２０１３年第１０期　科技论坛　

浅析ｌＯｋＶ变配电所主要一次、二次电气设备的选择　

毛燕　

（吉林省水利水电勘测设计研究院，吉林长春１３００００）　

摘要：现从变配电所电气选择应该遵循的选择原则入手，结合ｌＯｋＶ变配电所的实际运行和工作情况，对其配电所内一次、二次　

电气设备的选择作重点分析，并从高压断路器选择、电力变压器选择以及继电二次保护设备选择等多个方面进行详细论述，为相关人　

员提供有意义、有价值的参考资料。　

关键词：１０ｋＶ；变配电所；电气设备；一次电气设备；二次电气设备；选择　

电气设备选择是变配电所设计工作中的一个重要环节，电气　３电力变压器选择　

设备质量及性能是决定设备能否正常、稳定运行的重要前提，同　电力变压器的选择应根据用电负荷特点、经济运行条件、节　

时也是保证变配电所工作得以顺利开展的一种有效手段。为了保　能和降低工程造价等因素综合而定。一般来说，在进行电力变压　

证变配电系统正常运行，变配电所的变电、配电工作能够顺利开　器选择时，首先考虑的应该是变压器的使用年限，而变压器的使　

展，就必须要做好变配电所的设计工作，尤其是变配电所内电气　用年限主要取决于变压器的绝缘老化速度，绝缘老化速度又取决　

设备的选择与安装。　于绕组最热点的温度。变压器的绕组导体和铁心，一般可以长期　

１　电气设备选择的原则　经受较高的温升而不致损坏。但绕组长期受热时，其绝缘的弹性　

ｌＯｋＶ变配电所是工业企业内部供配电系统重要组成部分，它　和机械强度要逐渐减弱，这就是绝缘的老化现象。绝缘老化严重　

是指将一路或两路１０ｋＶ电源分配成多路高压线路送至各建筑物　时，就会变脆，容易裂纹和剥落；其次，再考虑电力变压器的选择　

变电所，再供给用电设备，同时它也含１０／０．４ｋＶ变电部分。　台数，一般而言，变配电所主变压器的选择应满足用电负荷对供　

对于变配电所来说，电气设备的正确选择是保障变配电所电　电可靠性的要求。对供有大量一、二级负荷的变电所，应采用两台　

1 / 5

供配电技术概述

1.供配电技术的定义、要求

在电气技术领域中，通常将电分为强电和弱电两种。 一般220V/50HZ及以上的交流电称为强电。

弱电系统分两类：1.国家规定的安全电压等级和控制电压等级的电压，有交流与直流之分。

2.载有语音、图像、数据等信息的信息源，如电话、电视、计算机的信息等。

所谓供配电技术，是指各类企事业单位（工厂）所需电能的供应和分配技术，也称工厂供电技术。

各级电压电力线路合理的输送功率和距离 线路电压/KV 线路结构 输送功率

输送距离/km 0.22 架空线路 ≤50KW ≤0.15 0.22 电缆线路 ≤100KW ≤0.2

0.38 架空线路 ≤100KW ≤0.25 0.38 电缆线路 ≤175KW ≤0.35 6 架空线路

≤2000KW 3~10 6 电缆线路 ≤3000KW ≤8 10 架空线路 ≤3000KW 5~15 10 电缆线路 ≤5000KW ≤10 35 架空线路 2000~15000KW 20~50 60 架空线路

3500~30000KW 30~100 110 架空线路 10000~50000KW 50~150 220 架空线路

100~500MW 200~300 330 架空线路 200~1000MW 200~600 500 架空线路

1000~1500MW 300~1000 750 架空线路 >150万KW >1000 1000 架空线路 >200万KW >1000 2.电力系统的额定电压

额定电压就是指能够使各类电气设备处在设计要求的额定或最佳运行状态工作的电压。

电压和频率是衡量电力系统电能质量的两个基本参数。

一般交流电力设备的额定频率为50HZ，此频率一般称为“工频”，频率偏差不得超过±0.2HZ，频率的调整主要依靠发电厂。

我国现阶段各电力设备的额定电压分三类。

路漫漫其修远兮，吾将上下而求索 - 百度文库

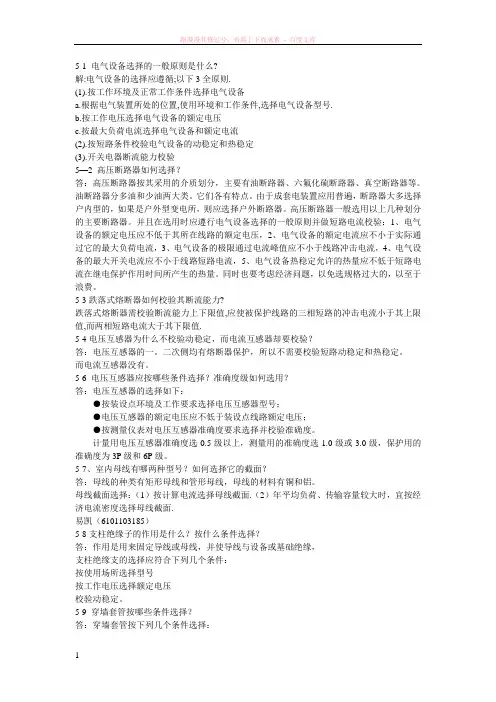

1 5-1 电气设备选择的一般原则是什么?

解:电气设备的选择应遵循;以下3全原则.

(1).按工作环境及正常工作条件选择电气设备

a.根据电气装置所处的位置,使用环境和工作条件,选择电气设备型号.

b.按工作电压选择电气设备的额定电压

c.按最大负荷电流选择电气设备和额定电流

(2).按短路条件校验电气设备的动稳定和热稳定

(3).开关电器断流能力校验

5—2 高压断路器如何选择？

答：高压断路器按其采用的介质划分，主要有油断路器、六氟化硫断路器、真空断路器等。油断路器分多油和少油两大类。它们各有特点。由于成套电装置应用普遍，断路器大多选择户内型的，如果是户外型变电所，则应选择户外断路器。高压断路器一般选用以上几种划分的主要断路器。并且在选用时应遵行电气设备选择的一般原则并做短路电流校验：1、电气设备的额定电压应不低于其所在线路的额定电压，2、电气设备的额定电流应不小于实际通过它的最大负荷电流，3、电气设备的极限通过电流峰值应不小于线路冲击电流，4、电气设备的最大开关电流应不小于线路短路电流，5、电气设备热稳定允许的热量应不低于短路电流在继电保护作用时间所产生的热量。同时也要考虑经济问题，以免选规格过大的，以至于浪费。

5-3跌落式熔断器如何校验其断流能力?

跌落式熔断器需校验断流能力上下限值,应使被保护线路的三相短路的冲击电流小于其上限值,而两相短路电流大于其下限值.

5-4电压互感器为什么不校验动稳定，而电流互感器却要校验？

答：电压互感器的一。二次侧均有熔断器保护，所以不需要校验短路动稳定和热稳定。

而电流互感器没有。

5-6 电压互感器应按哪些条件选择？准确度级如何选用？

答：电压互感器的选择如下：

●按装设点环境及工作要求选择电压互感器型号；

●电压互感器的额定电压应不低于装设点线路额定电压；

●按测量仪表对电压互感器准确度要求选择并校验准确度。

中石化加油站供配电设备选择

1 变压器选用全密封油浸式节能型，一般采用室外杆式安装，对外观形象有要求的加油站可选用箱式变压器。

2 柴油发电机采用体积小、噪音小的陆用发电机，其容量应能满足加油站正常生产用电的需要,并应符合《汽车加油加气站设计与施工规范》GB 50156中10.14规定。

3 配电柜（箱）

3.1 配电柜（箱）分类

(1）配电柜（箱）按防护类型分为固定式、抽屉式;

（2）配电柜（箱)按使用功能分为动力柜（箱)、动力照明箱、照明箱；

(3）配电柜（箱)按安装方式分为落地式、壁挂式和嵌入式。

3.2. 配电柜（箱）选用

一级加油站及站内配电多于12个回路的加油站，主配电柜宜选用抽屉式配电柜;其余站主配电柜（箱)宜采用固定式配电柜（箱)。照明配电箱宜采用嵌入式配电箱。考虑预留发展,配电柜(箱)内应预留10%～20%备用回路，且不少于2个。 4 EPS电源柜宜采用快速切换型，其容量按能维持经营必须的额定负荷1.2倍计算，供电时间不小于4小时。

5 浪涌保护器(SPD）选用一体化模块式产品。总配电柜（箱)加装的浪涌保护器泄放能量不小于50kA;分配电箱加装的浪涌保护器泄放能量不小于40kA；设备端加装的浪涌保护器泄放能量不小于10kA。

6 电气插座均暗装,壁挂式空调插座距地2。4m;柜式空调与其它插座距地0。3m;
