电气设备选择知识

熔断器的额定电流选择

由于各种电气设备都具有一定的过载能力，允许在一定条件下较长时间运

行；而当负载超过允许值时，就要求保护熔体在一定时间内熔断。还有一些设备

起动电流很大，但起动时间很短，所以要求这些设备的保护特性要适应设备运行

的需要，要求熔断器在电机起动时不熔断，在短路电流作用下和超过允许过负荷

电流时，能可靠熔断，起到保护作用。熔体额定电流选择偏大，负载在短路或长

期过负荷时不能及时熔断；选择过小，可能在正常负载电流作用下就会熔断，影

响正常运行，为保证设备正常运行，必须根据负载性质合理地选择熔体额定电

流。

(1) 照明电路

熔体额定电流≥被保护电路上所有照明电器工作电流之和。

(2) 电动机：

①单台直接起动电动机

熔体额定电流＝(1.5～2.5)×电动机额定电流。

②多台直接起动电动机

总保护熔体额定电流＝(1.5～2.5)×各台电动机电流之和。

③降压起动电动机

熔体额定电流＝(1.5～2)×电动机额定电流。

④绕线式电动机

熔体额定电流＝(1.2～1.5)×电动机额定电流。

(3) 配电变压器低压侧

熔体额定电流＝(1.0～1.5)×变压器低压侧额定电流。

(4) 并联电容器组

熔体额定电流＝(1.3～1.8)×电容器组额定电流。

(5) 电焊机

熔体额定电流＝(1.5～2.5)×负荷电流。

(6) 电子整流元件

熔体额定电流≥1.57×整流元件额定电流。

说明：熔体额定电流的数值范围是为了适应熔体的标准件额定值。 在3～66kV的电站和变电所常用的高压熔断器有两大类：一类是户内高压

限流熔断器， 额定电压等级分3、6、10、20、35、66kV，常用的型号有RN 1、

RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型， 主要用于保护电力线路、

电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为

0.5~10A ， 为保护电压互感器的专用熔断器。另一类是户外高压喷射式熔断器，

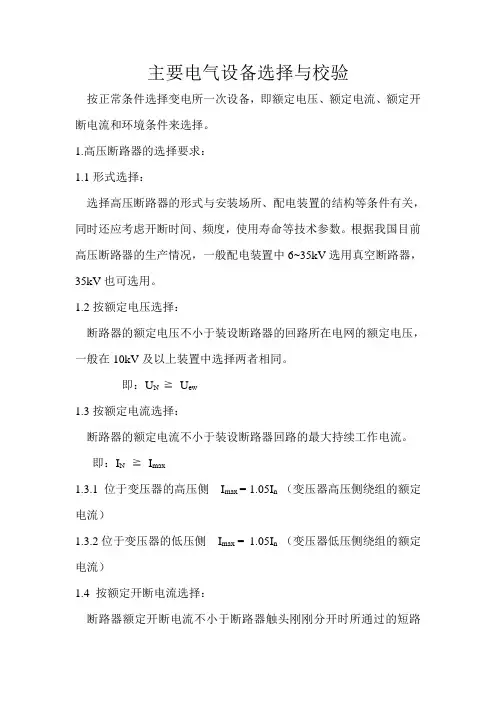

主要电气设备选择与校验

按正常条件选择变电所一次设备，即额定电压、额定电流、额定开断电流和环境条件来选择。

1.高压断路器的选择要求：

1.1形式选择：

选择高压断路器的形式与安装场所、配电装置的结构等条件有关，同时还应考虑开断时间、频度，使用寿命等技术参数。根据我国目前高压断路器的生产情况，一般配电装置中6~35kV选用真空断路器，35kV也可选用。

1.2按额定电压选择：

断路器的额定电压不小于装设断路器的回路所在电网的额定电压，一般在10kV及以上装置中选择两者相同。

即：UN ≧ Uew

1.3按额定电流选择：

断路器的额定电流不小于装设断路器回路的最大持续工作电流。

即：IN ≧ Imax

1.3.1 位于变压器的高压侧 Imax = 1.05In （变压器高压侧绕组的额定电流）

1.3.2位于变压器的低压侧 Imax = 1.05In （变压器低压侧绕组的额定电流）

1.4 按额定开断电流选择：

断路器额定开断电流不小于断路器触头刚刚分开时所通过的短路电流。

1.5校验动稳定：

断路器的额定峰值耐受电流（ip）不小于通过断路器的最大三相短路冲击电流。

即：ip ≧i(3)im

1.6 校验热稳定：

断路器允许的最大短路热效应（I2t ×t）不小于短路热效应（Qk）

即：I2t ×t≧Qk

2.高压断路器的选择与校验：

2.1 10kV母线进线侧

依据额定电压、额定电流、以及额定开断电流等工作条件。宜选择少油断路器SN10-10/3000-43.3

2.1.1 动稳定校验

ip =130kA i(3)im =83.55kA

故满足条件 ip ≧i(3)im

2.1.2 热稳定校验

I2t ×t =3749.78(kA2·s)Qk =2812.34(kA2·s)

故满足条件I2t ×t≧Qk

2.2 110kV母线进侧

依据额定电压、额定电流、以及额定开断电流等工作条件。宜选择LW6-132 2.2.1 动稳定校验

目录

1.1防爆电器设备分为二类： I类 煤矿井下用电气设备 II类 除矿井以外的场合使用的电气设备............................................................................................................................................... 2

2.名词术语........................................................................................................................................ 2

2.1隔爆型电气设备 ................................................................................................................. 2

2.2增安型电气设备 ................................................................................................................. 2

3．防爆原理 ..................................................................................................................................... 3

4．粉尘防爆电气设备的类别、温度组别 ..................................................................................... 3

龙源期刊网

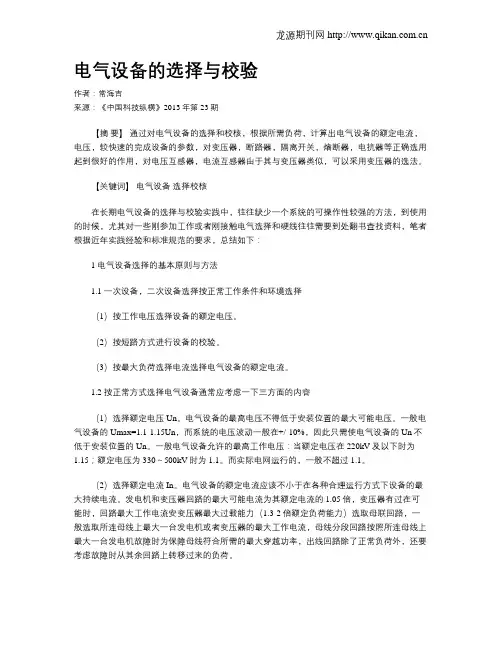

电气设备的选择与校验

作者：常海吉

来源：《中国科技纵横》2013年第23期

【摘 要】 通过对电气设备的选择和校核，根据所需负荷，计算出电气设备的额定电流，电压，较快速的完成设备的参数，对变压器，断路器，隔离开关，熔断器，电抗器等正确选用起到很好的作用，对电压互感器，电流互感器由于其与变压器类似，可以采用变压器的选法。

【关键词】 电气设备 选择校核

在长期电气设备的选择与校验实践中，往往缺少一个系统的可操作性较强的方法，到使用的时候，尤其对一些刚参加工作或者刚接触电气选择和硬线往往需要到处翻书查找资料，笔者根据近年实践经验和标准规范的要求，总结如下：

1 电气设备选择的基本原则与方法

1.1 一次设备，二次设备选择按正常工作条件和环境选择

（1）按工作电压选择设备的额定电压。

（2）按短路方式进行设备的校验。

（3）按最大负荷选择电流选择电气设备的额定电流。

1.2 按正常方式选择电气设备通常应考虑一下三方面的内容

（1）选择额定电压Un。电气设备的最高电压不得低于安装位置的最大可能电压。一般电气设备的Umax=1.1-1.15Un，而系统的电压波动一般在+/-10%，因此只需使电气设备的Un不低于安装位置的Un。一般电气设备允许的最高工作电压：当额定电压在220kV及以下时为1.15；额定电压为330～500kV时为1.1。而实际电网运行的，一般不超过1.1。

（2）选择额定电流In。电气设备的额定电流应该不小于在各种合理运行方式下设备的最大持续电流。发电机和变压器回路的最大可能电流为其额定电流的1.05倍，变压器有过在可能时，回路最大工作电流安变压器最大过载能力（1.3-2倍额定负荷能力）选取母联回路，一般选取所连母线上最大一台发电机或者变压器的最大工作电流，母线分段回路按照所连母线上最大一台发电机故障时为保障母线符合所需的最大穿越功率，出线回路除了正常负荷外，还要考虑故障时从其余回路上转移过来的负荷。
