制氮机工作原理及工艺流程简介

制氮机的工作流程理论说明以及概述1. 引言1.1 概述：制氮机作为一种重要的工业设备，广泛应用于化工、食品、医药和电子等领域。

它能够从空气中提取出高纯度的氮气，满足不同行业的生产需求。

本文将详细介绍制氮机的工作流程、理论说明以及概述，旨在帮助读者更好地了解制氮技术的原理与应用。

1.2 文章结构：本文分为五个部分进行讲述。

首先是引言部分，对制氮机进行概述，并介绍文章结构和目的。

接下来是第二部分，“制氮机的工作流程”，将详细阐述其原理说明、组件介绍以及具体的工作步骤。

第三部分是“制氮机的理论说明”，主要包括气体分离原理、空气解析过程和制氮机性能参数的说明。

第四部分是“制氮机的概述”，将对常见的制氮机类型进行概述，并进行应用领域分析和发展趋势展望。

最后一部分是结论，对全文进行总结，并展望了制氮机发展的影响和前景。

1.3 目的：本文的目的在于全面介绍制氮机的工作流程、理论说明以及概述。

通过对制氮机原理和操作过程的详细解析，读者能够深入了解该技术在不同领域的应用，并对其发展趋势有所预测。

同时，本文也致力于提高读者对制氮机技术重要性和实际意义的认识，以促进该领域的研究和创新发展。

2. 制氮机的工作流程2.1 原理说明制氮机是一种用于分离空气中的氮气和氧气的设备，其工作原理基于空气中各组分的分子质量和溶解度差异。

常见的制氮机原理包括压力摩尔扩散法和膜分离法。

在压力摩尔扩散法中，制氮机通过调节两侧不同压力下的空气通量，使得较小分子质量的氮气相对于较大分子质量的氧气更容易通过特定介质。

这样，在连续循环操作下，可以实现将空气中的氦、水蒸汽等杂质排出，从而得到高纯度的净化后的纯氮。

而膜分离法则是利用聚合物膜具有某些特定孔径可以选择性地透过不同大小分子。

制氮机通过选用适当孔径大小（萘布斯率）的聚合物薄膜，将空气通入其中，并利用不同溶解度和渗透速率来实现对靠近底层的大型杂质以及较大分子质量组分如Oxygen（O2）、Argon（Ar）等的分离。

医药中间体制氮机设备工艺原理
医药中间体制氮机设备是医药行业中常用的一种工业氮气制备设备。

它采用压缩空气为原料，经过一系列处理和分离后获得高纯度氮气。

本文将介绍医药中间体制氮机设备的工艺原理。

气体处理预处理
在医药中间体制氮机设备中，首先要进行气体处理预处理环节，即
将压缩空气送入处理设备进行初步净化和除水处理。

目的是除去压缩
空气中的水分和杂质，确保后续气体分离工艺的高效运行。

【净化处理】
净化处理主要是采用吸附剂、原子筛等材料将压缩空气中的油、水
和杂质等吸附除去。

吸附剂和原子筛吸附后的杂质可以通过加热或减
压再生，从而达到净化空气的效果。

【除水处理】
除水处理是将压缩空气中的水分和水蒸气除去。

常见的方法有冷凝
除水、吸附除水和膜式除水。

在医药行业中，为了确保氮气的纯度，
常采用吸附除水法进行除水。

气体分离工艺
气体处理预处理完毕后，下一步就是进行气体分离工艺。

医药中间
体制氮机设备中通常采用以下两种气体分离工艺。

制氮机工艺
制氮机是一种将空气中的氧气和氮气分离的设备，它的工艺原理是利用分子筛吸附氧气，从而将氮气和氧气分离。

制氮机广泛应用于化工、电子、医药、食品等行业，是现代工业生产中不可或缺的设备之一。

制氮机的工艺流程主要包括压缩、冷却、分离、再压缩和再加热等几个步骤。

首先，将空气通过压缩机进行压缩，使其压力达到制氮机的工作压力。

然后，将压缩后的空气通过冷却器进行冷却，使其温度降低到制氮机的工作温度。

接着，将冷却后的空气通过分离器进行分离，分离器内部装有分子筛，分子筛能够吸附氧气，从而将氮气和氧气分离。

分离后的氮气通过再压缩机进行再压缩，使其压力达到使用要求。

最后，将再压缩后的氮气通过再加热器进行再加热，使其温度达到使用要求，从而得到高纯度的氮气。

制氮机的工艺流程看似简单，但其中涉及到的技术和设备却非常复杂。

例如，分子筛的选择和使用、再压缩机和再加热器的设计和制造等都需要专业的技术和经验。

此外，制氮机的工艺流程还需要严格的控制和监测，以确保制氮机的稳定性和可靠性。

制氮机是一种非常重要的设备，它的工艺流程涉及到多个环节，需要专业的技术和经验。

随着现代工业的不断发展，制氮机的应用范围也在不断扩大，相信在未来的发展中，制氮机将会发挥更加重要
的作用。

一、基础知识1．气体知识氮气作为空气中含量最丰富的气体，取之不竭，用之不尽。

它无色、无味，透明，属于亚惰性气体，不维持生命。

高纯氮气常作为保护性气体，用于隔绝氧气或空气的场所。

氮气（N2）在空气中的含量为78.084%（空气中各种气体的容积组分为：N2：78.084%、O2：20.9476%、氩气：0.9364%、CO2：0.0314%、其它还有H2、CH4、N2O、O3、SO2、NO2等，但含量极少），分子量为28，沸点： -195.8℃，冷凝点：-210℃。

2．压力知识变压吸附（PSA）制氮工艺是加压吸附、常压解吸，必须使用压缩空气。

现使用的吸附剂——碳分子筛最佳吸附压力为0.75~0.9MPa，整个制氮系统中气体均是带压的，具有冲击能量。

二、PSA制氮工作原理：变压吸附制氮机是以碳分子筛为吸附剂，利用加压吸附，降压解吸的原理从空气中吸附和释放氧气，从而分离出氮气的自动化设备。

碳分子筛是一种以煤为主要原料，经过研磨、氧化、成型、碳化并经过特殊的孔型处理工艺加工而成的，表面和内部布满微孔的柱形颗粒状吸附剂，呈黑色，其孔型分布如下图所示：碳分子筛的孔径分布特性使其能够实现O2、N2的动力学分离。

这样的孔径分布可使不同的气体以不同的速率扩散至分子筛的微孔之中，而不会排斥混合气（空气）中的任何一种气体。

碳分子筛对O2、N2的分离作用是基于这两种气体的动力学直径的微小差别，O2分子的动力学直径较小，因而在碳分子筛的微孔中有较快的扩散速率，N2分子的动力学直径较大，因而扩散速率较慢。

压缩空气中的水和CO2的扩散同氧相差不大，而氩扩散较慢。

最终从吸附塔富集出来的是N2和Ar的混合气。

碳分子筛对O2、N2的吸附特性可以用平衡吸附曲线和动态吸附曲线直观表现出来：由这两个吸附曲线可以看出，吸附压力的增加，可使O2、N2的吸附量同时增大，且O2的吸附量增加幅度要大一些。

变压吸附周期短，O2、N2的吸附量远没有达到平衡（最大值），所以O2、N2扩散速率的差别使O2的吸附量在短时间内大大超过N2的吸附量。

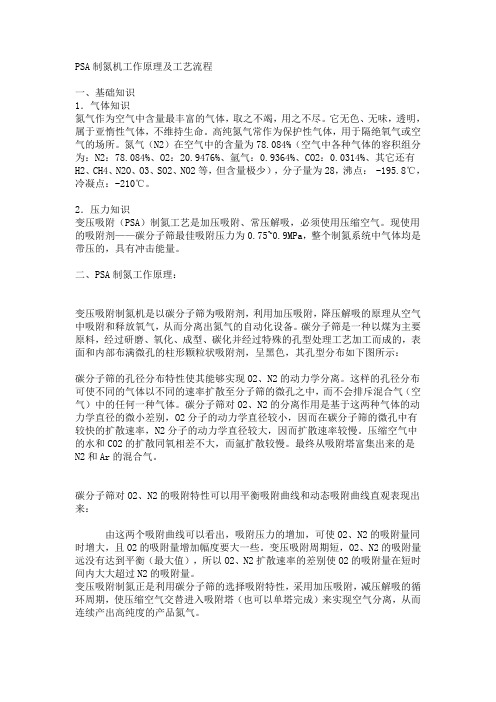

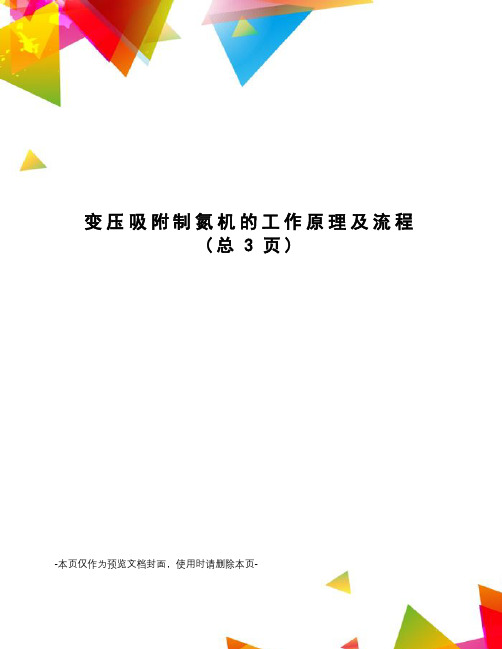

变压吸附制氮机的工作原理及流程(总3页)-本页仅作为预览文档封面，使用时请删除本页-PSA制氮机工作原理及工艺流程一、基础知识1．气体知识氮气作为空气中含量最丰富的气体，取之不竭，用之不尽。

它无色、无味，透明，属于亚惰性气体，不维持生命。

高纯氮气常作为保护性气体，用于隔绝氧气或空气的场所。

氮气（N2）在空气中的含量为%（空气中各种气体的容积组分为：N2：%、O2：%、氩气：%、CO2：%、其它还有H2、CH4、N2O、O3、SO2、NO2等，但含量极少），分子量为28，沸点：℃，冷凝点：-210℃。

2．压力知识变压吸附（PSA）制氮工艺是加压吸附、常压解吸，必须使用压缩空气。

现使用的吸附剂——碳分子筛最佳吸附压力为~，整个制氮系统中气体均是带压的，具有冲击能量。

二、PSA制氮工作原理：JY/CMS变压吸附制氮机是以碳分子筛为吸附剂，利用加压吸附，降压解吸的原理从空气中吸附和释放氧气，从而分离出氮气的自动化设备。

碳分子筛是一种以煤为主要原料，经过研磨、氧化、成型、碳化并经过特殊的孔型处理工艺加工而成的，表面和内部布满微孔的柱形颗粒状吸附剂，呈黑色，其孔型分布如下图所示：碳分子筛的孔径分布特性使其能够实现O2、N2的动力学分离。

这样的孔径分布可使不同的气体以不同的速率扩散至分子筛的微孔之中，而不会排斥混合气（空气）中的任何一种气体。

碳分子筛对O2、N2的分离作用是基于这两种气体的动力学直径的微小差别，O2分子的动力学直径较小，因而在碳分子筛的微孔中有较快的扩散速率，N2分子的动力学直径较大，因而扩散速率较慢。

压缩空气中的水和CO2的扩散同氧相差不大，而氩扩散较慢。

最终从吸附塔富集出来的是N2和Ar的混合气。

碳分子筛对O2、N2的吸附特性可以用平衡吸附曲线和动态吸附曲线直观表现出来：由这两个吸附曲线可以看出，吸附压力的增加，可使O2、N2的吸附量同时增大，且O2的吸附量增加幅度要大一些。

变压吸附周期短，O2、N2的吸附量远没有达到平衡（最大值），所以O2、N2扩散速率的差别使O2的吸附量在短时间内大大超过N2的吸附量。

制氮机干燥机工作原理
制氮机干燥机是一种利用压缩空气中的氮气和氧气分子的差异性吸附性能，通过吸附剂将大部分氧气吸附下来，从而实现制取高纯度氮气的设备。

其工作原理如下：
1. 压缩空气进入气体分离器：首先，将外界的空气通过压缩机进行压缩，得到高压压缩空气。

然后，高压压缩空气进入气体分离器。

2. 吸附剂吸附氧气：在气体分离器中，气体通过吸附剂床层，其中设置有吸附剂。

由于吸附剂对氮气和氧气的吸附性能不同，氧气会被吸附剂吸附住，而氮气则通过吸附床层。

3. 分离氮气和氧气：氮气通过吸附床层后，经过气体输出口进入氮气储气罐，供应给相关设备使用。

而吸附剂上吸附的氧气，则需要进行脱附。

4. 脱附吸附剂中的氧气：当一个吸附剂床层吸附了一段时间的氧气后，需要进行脱附。

脱附过程通过降低床层的压缩空气进入，提高输出气体进的压力，使吸附剂释放吸附的氧气。

释放的氧气通过床层吸出口排出，进入废气管道排放。

5. 循环工作模式：制氮机干燥机通过两个吸附剂床层之间的交替工作，实现连续供氮。

当一个床层吸附氧气时，另一个床层则进行脱附，使脱附的氧气排出，然后两床层交替进行吸附和脱附过程，保持气体输出的稳定性。

通过以上工作原理，制氮机干燥机可以高效地将空气中的氧气去除，提供高纯度的氮气，适用于各种需要去除氧气的场合。

制氮机氮气制氮装置设备工艺原理摘要制氮技术是将空气中的氮气和氧气分离，得到纯氮气的过程。

制氮机是一种专门用于制取氮气的设备，在工业生产中具有广泛的应用。

本文将介绍制氮机的氮气制氮装置设备工艺原理，以期更好地了解制氮机的工作原理和制氮技术。

1、氮气制氮装置设备的组成氮气制氮装置设备由以下几个部分组成：1.1 分离器分离器是氮气制氮装置设备的核心部件，用于将空气中的氧气和氮气分离。

分离器包括吸附器、脱附器和热交换器等。

1.2 压缩机压缩机在氮气制氮装置设备中是起到压缩空气的作用，将空气压缩到一定压力后送入分离器中。

1.3 冷却器冷却器主要是对分离器中的吸附剂进行冷却，使其恢复吸附力。

1.4 冷却气体净化器冷却气体净化器用于净化空气，以减小对装置的腐蚀。

1.5 安全装置安全装置主要包括压力表、温度表、自动保护装置等，用于保证制氮机在工作过程中的安全性。

2、氮气制氮装置设备工艺原理制氮机的氮气制氮装置设备工艺原理主要包括以下几个部分：2.1 空气压缩通过压缩机将空气压缩到一定压力，将压缩后的空气送入分离器中。

2.2 分离氮气和氧气在分离器中，由于氮气和氧气在吸附剂中的吸附力不同，所以将氮气和氧气分离开来。

2.3 脱附氧气在脱附器中，通过升高温度来脱除吸附剂上的氧气，使吸附剂恢复吸附力，以便继续分离氮气和氧气。

2.4 冷却吸附剂在热交换器中，将吸附器中吸附剂的温度降低，从而使吸附剂恢复吸附力。

2.5 排放氧气将脱附出的氧气排放出去，得到纯氮气。

3、制氮机的应用制氮机在工业生产中具有广泛的应用，主要用于以下几个方面：3.1 金属制品生产在金属制品生产过程中，氮气可以用来控制气氛，从而保证产品的质量。

3.2 医药生产氮气在医药生产中也有应用，主要用于制取纯化的氧气和氨气。

3.3 食品加工在食品加工过程中，氮气可以用来保持食品的新鲜度，同时还可以保护食品的色泽和味道。

3.4 化工生产在化工生产中，氮气可以用来控制反应气氛，以提高产品的纯度和质量。

江苏矿用制氮机工作原理
江苏矿用制氮机的工作原理是利用空气中的氧气和氮气的分子通过分子筛吸附剂进行分离。

分子筛吸附剂是一种具有特殊分子结构的物质，具有高度选择性吸附能力。

工作过程如下：
1. 空气进入制氮机，通过预处理系统，去除空气中的杂质、水分和油污。

2. 经过预处理的空气进入分子筛吸附器，分子筛吸附剂将氧气分子吸附下来，而氮气分子则通过。

3. 在吸附器中，氧气被吸附后，制氮机会自动切换到另一个吸附器上进行工作，以保持连续的制氮供应。

4. 当吸附器达到饱和吸附状态时，需要经过脱附步骤，将吸附的氧气释放出来，并将分子筛恢复到可再次吸附的状态。

5. 释放氧气的同时，另一个吸附器继续吸附氧气，实现循环制氮的连续供应。

通过不断循环吸附和释放氧气的过程，制氮机可以将空气中的氧气分离出来，提供纯度较高的氮气用于矿山等特定场合。

制氮机的工作原理制氮机是一种通过分离空气中的氮气和氧气来产生纯度高的氮气的设备。

它的工作原理基于空气中氮气和氧气的分子大小和沸点差异。

下面我将详细介绍制氮机的工作原理。

首先要了解的是空气的组成。

空气主要由氮气（约占78%）和氧气（约占21%）组成，此外还有一小部分稀有气体、水蒸气和其他杂质组成。

首先，空气被压缩。

制氮机中的压缩机会将大量的空气压缩成高压气体。

这是为了增加空气分子的间隔，高压气体在后续的步骤中更容易进行分离。

然后，压缩空气进入冷却系统。

冷却系统通过冷凝空气中的水蒸气和其他杂质，使空气冷却到相对较低的温度。

冷却后的空气进入凝结器。

在凝结器中，压缩冷却的空气被进一步冷却，并且达到液态状态。

由于空气中氧气和氮气的沸点差异，液态空气中含有更多的氧气。

液态空气通过分子筛进行分离。

分子筛是一种特殊的吸附材料。

它有很多小孔，可以选择性地吸附氧气分子而不吸附氮气分子。

液态空气通过分子筛的时候，分子筛会吸附氧气分子，而氮气分子则会通过，从而实现氧气和氮气的分离。

分离后，氮气和氧气会进入两个不同的管道。

分离后的氮气经过进一步处理，如脱除水蒸气和其他杂质，以确保生成的氮气的纯度。

最终，高纯度的氮气可以用于各种工业和实验室应用。

制氮机的工作原理基于氮气和氧气的分子大小和沸点差异。

通过压缩、冷却和分子筛分离等步骤，制氮机能够从空气中产生纯度高的氮气。

实际上，制氮机的工作原理与制取氧气的氧气机、制取气体的工艺及其他以分子沸点差异为基础的空分技术类似。

总结而言，制氮机的工作原理是通过压缩、冷却和分子筛等步骤，将空气中的氮气和氧气分离出来，从而产生纯度高的氮气。

这种技术在现代工业和实验室中被广泛应用，有效地满足了各种领域对纯度高氮气的需求。

变压吸附制氮机的工作原理及流程
1.压缩空气进入压缩机：首先，大气中的空气进入压缩机，通过增大
气体压力，使气体浓度增加。

2.压缩空气进入冷却器：然后，压缩机产生的热量会在冷却器中被排
放出去，使得空气冷却。

3.冷却后的空气进入换热器：空气经过冷却器后，会进入换热器与变
压阀相连，其中热量会传给变压阀。

4.变压阀控制气体流量：变压阀用来控制气体的流量，确保吸附塔中
的操作压力与吸附塔中吸附剂的性质相匹配。

5.吸附剂吸附氮气：空气进入吸附塔后，通过吸附剂与氮气分离。

吸
附剂通常是一种高度选择性的物质，能够吸附氧气、水蒸气等杂质气体。

6.发生吸附塔交换：当一个吸附塔中的吸附剂饱和后，吸附塔会与另
一个吸附塔进行交换。

交换过程中，一个吸附塔开始进行再生，而另一个
吸附塔开始吸附氮气。

7.再生吸附剂：饱和的吸附剂会通过减压阀和热再生器进行再生，以
将吸附剂中吸附的杂质气体释放出来。

吸附剂可以通过低压吸附再生、急
减压再生等方式进行再生。

8.释放气体：再生之后，吸附剂重新具备吸附氮气的能力，从而可以
重新进行吸附过程，而被释放的杂质气体亦会从系统中排出。

9.获取高纯度氮气：通过循环以上流程，不断地进行吸附和再生操作，最后可以得到高纯度的氮气。
