红外热像检测简介

红外热成像的作用红外热成像是一种利用物体发射的红外辐射热图像来探测、分析和显示物体温度分布的技术。

它通过测量物体不同部位的红外辐射强度，将其转化为热图像，并根据不同颜色来表示物体的温度差异，从而实现对物体的非接触式测温和热分布图像的观测。

红外热成像技术广泛应用于各个领域，具有重要的作用。

红外热成像在军事领域具有重要意义。

军事上，红外热成像可用于探测敌方目标，通过观察目标的热辐射图像，可以判断目标的尺寸、形状和温度分布等信息，进而评估目标的性质和特征。

例如，在夜间作战中，红外热成像可以帮助士兵发现并追踪敌方人员的热信号，提供重要的战场情报。

红外热成像在工业领域也有广泛应用。

工业上，红外热成像可以用于检测设备或机器的运行状态。

通过观察设备的热图像，可以及时发现设备的异常状况，例如过热、漏电等问题，从而避免设备故障和事故的发生。

此外，红外热成像还可以用于测量物体的温度分布，帮助工程师优化设备的设计和改进工艺流程。

红外热成像在医学领域也有重要的应用。

医学上，红外热成像可以用于检测人体的体温分布，帮助医生发现患者体温异常的情况，例如发热、感染等。

同时，红外热成像还可以用于检测乳房肿瘤、血管疾病等病症，通过观察患者的热图像，可以发现异常的热点区域，从而提前发现疾病并进行治疗。

红外热成像在环境领域也有广泛的应用。

环境上，红外热成像可以用于监测大气污染、水体污染等问题。

通过观察地表的热图像，可以发现潜在的污染源，并及时采取措施进行治理和预防。

此外，红外热成像还可以用于监测建筑物的热性能和能源消耗，帮助提高建筑物的能源利用效率和减少能源浪费。

红外热成像在消防救援领域也发挥着重要的作用。

消防救援中，红外热成像可以用于探测火源和烟雾的分布情况，帮助消防人员快速定位火灾的位置和范围，从而采取有效的灭火措施。

此外，红外热成像还可以用于探测被困人员的位置，通过观察人体的热图像，可以找到被困人员的位置并进行救援。

红外热成像技术在军事、工业、医学、环境和消防救援等领域都具有重要的作用。

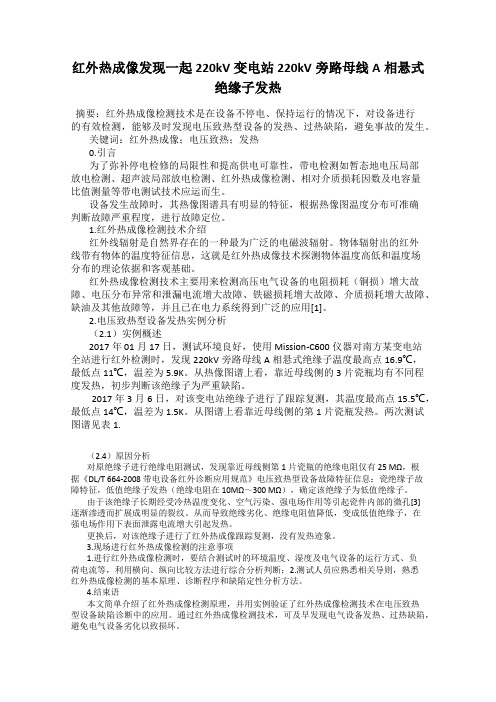

红外热成像发现一起220kV变电站220kV旁路母线A相悬式绝缘子发热摘要：红外热成像检测技术是在设备不停电、保持运行的情况下，对设备进行的有效检测，能够及时发现电压致热型设备的发热、过热缺陷，避免事故的发生。

关键词：红外热成像；电压致热；发热0.引言为了弥补停电检修的局限性和提高供电可靠性，带电检测如暂态地电压局部放电检测、超声波局部放电检测、红外热成像检测、相对介质损耗因数及电容量比值测量等带电测试技术应运而生。

设备发生故障时，其热像图谱具有明显的特征，根据热像图温度分布可准确判断故障严重程度，进行故障定位。

1.红外热成像检测技术介绍红外线辐射是自然界存在的一种最为广泛的电磁波辐射。

物体辐射出的红外线带有物体的温度特征信息，这就是红外热成像技术探测物体温度高低和温度场分布的理论依据和客观基础。

红外热成像检测技术主要用来检测高压电气设备的电阻损耗（铜损）增大故障、电压分布异常和泄漏电流增大故障、铁磁损耗增大故障、介质损耗增大故障、缺油及其他故障等，并且已在电力系统得到广泛的应用[1]。

2.电压致热型设备发热实例分析（2.1）实例概述2017年 01月17日，测试环境良好，使用Mission-C600仪器对南方某变电站全站进行红外检测时，发现220kV旁路母线A相悬式绝缘子温度最高点16.9℃，最低点11℃，温差为5.9K。

从热像图谱上看，靠近母线侧的3片瓷瓶均有不同程度发热，初步判断该绝缘子为严重缺陷。

2017年3月6日，对该变电站绝缘子进行了跟踪复测，其温度最高点15.5℃，最低点14℃，温差为1.5K。

从图谱上看靠近母线侧的第1片瓷瓶发热。

两次测试图谱见表1.（2.4）原因分析对原绝缘子进行绝缘电阻测试，发现靠近母线侧第1片瓷瓶的绝缘电阻仅有25 MΩ，根据《DL/T 664-2008 带电设备红外诊断应用规范》电压致热型设备故障特征信息：瓷绝缘子故障特征，低值绝缘子发热（绝缘电阻在10MΩ～300 MΩ），确定该绝缘子为低值绝缘子。

红外热像仪原理
红外热像仪是一种测量和记录目标物体表面温度分布的设备。

它基于热辐射原理，利用物体发射的红外辐射来获取其表面温度信息，并将其转化为热像图。

红外热像仪的工作原理可以简单概括为以下几个步骤：
1. 红外辐射接收：红外热像仪使用一种称为红外探测器的器件来接收目标物体发射的红外辐射。

红外辐射是一种电磁波，如果物体温度高于绝对零度（-273.15摄氏度），它就会发射红
外辐射。

2. 辐射转换：红外探测器接收到红外辐射后，将其转化为电信号。

这个过程是通过材料中的特殊特性实现的，例如热电效应、焦耳效应或半导体效应。

3. 电信号处理：红外热像仪将接收到的电信号进行放大和滤波等处理，以提高信噪比和图像质量。

4. 热图生成：经过处理的电信号被传送到图像处理单元，进一步转化为热图。

在热图中，不同颜色表示不同温度的区域，从而形成一幅以温度为信息的热像。

需要注意的是，红外热像仪只能感测物体表面的红外辐射，并不能穿透物体测量内部温度。

此外，由于红外辐射是相对较弱的，高温物体的辐射强度较低，因此在应用中需要根据具体情况选择适合的探测器灵敏度和镜头焦距。

红外热像仪在许多领域得到广泛应用，包括建筑检测、电气设备故障排查、火灾预警、医学诊断等。

通过获取目标物体表面的温度信息，红外热像仪可以帮助用户发现问题区域，提高工作效率，减少损失。

红外热成像检查报告作为现代工业、建筑等领域中常用的一种检测方式，红外热成像技术又称红外热像法，是一种能够测量物体表面温度并以图像形式显示的技术手段。

经过检测，对物体表面温度不均匀分布情况进行判断，从而找到需要维修或在未来需要预防性维修的地方，可以在一定程度上避免故障发生和维护成本的浪费。

在工程领域中，对于那些需要长期稳定的温度控制系统来说，红外热成像技术也具有非常重要的实用价值和作用。

作为一名红外热成像技术的工程师，我有幸参与了一家钢铁公司的一次检测工作。

在此，将我参与这次检测工作所获得的经验总结以及检测结果汇报给大家分享。

检测工作主要是覆盖整个生产车间的废气排放管道系统以及相关配件、系统的一些重点电气和机械设备，以及生产车间内所有的重要监控区域，总共涉及的检测面积为18,000平方米。

首先，我需要说的是我的团队需要在检测前调整监测设备以确保准确的检测结果。

通常情况下，在调整监测设备时，需要根据环境中的温度变化来进行调整，在同一个房间中采样两次，确保准确的读数和数据相符。

在检测过程中，将温度从低到高进行检测。

对于那些误差较大的区域应该重点注意，确保在重点区域还是比较准确的。

整个检测工作中，我们采用了先进的红外热成像技术设备，不仅可以准确的检测出各种温度异常情况而且可以在短时间内完成检测工作。

具体来说，在18,000平方米的工厂空间里，我们使用了5个热成像装置，覆盖了每个角落。

这些装置采用了高分辨率的热成像传感器，可以检测出比传统仪器高出数倍的情况。

另外，这些装置还配有高亮度的液晶屏幕，方便工作人员在任何光照条件下直接观察到热图。

通过使用这些先进的热成像技术设备，我们对不同昼夜、季节等场景下的工厂空间进行了全面的温度监测。

在整个检测过程中我们主要将注意力集中在管道系统和重要机械设备上。

在管道系统上，我们注意到，在几个区域的排放管道上存在着过多的热量。

我们检测到的温度异常是因为管道连接件处密封不严造成的，由于泄漏的气体会带走大量的热能，从而导致周围的温度升高。

红外热像仪主要技术参数1.分辨率：红外热像仪的分辨率是指它可以检测到并显示的最小温度差异。

一般来说，分辨率越高，红外热像仪就能提供更准确和清晰的图像。

分辨率通常以温度差异的最小测量单位表示，比如0.1°C。

2.温度测量范围：红外热像仪的温度测量范围表示它可以测量的最低和最高温度。

一些低端的红外热像仪的温度测量范围可能只有几十摄氏度，而高端的红外热像仪则可以测量到上千摄氏度的温度范围。

3.帧率：帧率是指红外热像仪在一秒钟内可以拍摄和显示的图像帧数。

高帧率可以提供更流畅和清晰的图像，而低帧率可能会导致图像模糊。

4.聚焦方式：红外热像仪的聚焦方式决定了它可以检测到的目标距离范围。

一些红外热像仪具有手动聚焦的功能，用户可以通过调整焦距来获取清晰的图像，而其他红外热像仪具有自动聚焦功能，可以更方便地获得清晰的图像。

5.可视光照相机：一些高端的红外热像仪配备了可视光照相机，可以在红外热像仪图像上叠加显示可视光图像，以提供更直观和全面的信息。

6.图像和视频保存功能：一些红外热像仪具有内置存储功能，可以将图像和视频保存到内部存储器或外部存储卡中。

这使得用户可以随后进行分析和报告编制。

7.接口和通信：红外热像仪通常还配备有各种接口，比如USB、HDMI或无线通信接口，以便用户可以快速传输图像和数据，并与其他设备进行连接。

8.电池寿命：红外热像仪通常使用可充电电池供电，其电池寿命决定了使用时间的长短。

一些高端的红外热像仪具有长时间的电池寿命，可以持续使用数小时。

总结起来，红外热像仪的主要技术参数包括分辨率、温度测量范围、帧率、聚焦方式、可视光照相机、图像和视频保存功能、接口和通信、电池寿命等。

这些参数决定了红外热像仪的性能和适用范围，用户可以根据自己的需求选择适合的红外热像仪。

红外热像仪操作说明书一、简介红外热像仪是一种用于检测、显示和记录目标表面温度分布的仪器设备。

本操作说明书旨在帮助用户了解该设备的基本功能和操作方法，以便正确、有效地使用。

二、设备外观及功能1. 外观红外热像仪外观紧凑，采用人体工程学设计，便于携带和操作。

设备主体由显示屏、镜头、控制按钮和电池仓组成。

2. 功能红外热像仪具备以下功能：- 温度测量：能够测量目标物体表面的温度，并以数字形式显示在屏幕上。

- 热像显示：将温度信息以热像形式显示在屏幕上，通过不同颜色的图像表达温度分布。

- 图像记录：支持将热像图像保存在内部存储器或可拓展的存储介质中，以供后续分析和比较。

- 视频记录：能够录制目标表面的温度变化过程，以便用户进行详细分析。

三、操作步骤1. 开机与关机- 开机：按下电源按钮并保持几秒钟直到设备启动。

- 关机：按下电源按钮并在菜单中选择“关机”选项。

2. 温度测量- 瞄准目标物体：通过查看屏幕，将设备对准需要测量温度的目标物体。

- 按下“测温”按钮：在设备上方的控制按钮中找到“测温”按钮，轻按一次进行测量。

- 查看温度结果：屏幕上将显示目标物体的表面温度。

3. 热像显示- 瞄准目标物体：与温度测量相同，将设备对准目标物体。

- 按下“热像”按钮：在控制按钮中找到“热像”按钮，轻按一次启动热像显示。

- 查看热像图像：屏幕将显示目标物体的热像图像，不同颜色代表不同温度区域。

4. 图像和视频记录- 图像记录：在热像显示模式下，按下“图像记录”按钮进行图像保存。

屏幕将提示保存成功。

- 视频记录：在热像显示模式下，按住“视频记录”按钮进行视频录制。

再次按下停止录制。

5. 其他功能本红外热像仪还具备一些其他功能，如温度单位切换、锁定测量、亮度调节等。

用户可根据实际需求，在菜单中选择相应选项进行设置和操作。

四、注意事项1. 确保设备电量：在使用前，请确保红外热像仪电池电量充足，以免影响操作效果。

2. 避免遮挡镜头：在使用过程中，请确保镜头没有被任何物体遮挡，以保证测量的准确性。

红外热成像检查流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!红外热成像检查流程详解红外热成像技术，作为一种非接触式的检测方式，已经在医疗、建筑、工业等多个领域得到广泛应用。

医用红外热像仪介绍及使用方法
医用红外热像仪是一种通过红外线技术检测人体温度和热分布的医疗设备。

它可以快速、准确地检测人体温度异常，帮助医生进行疾病诊断和治疗。

以下是医用红外热像仪的使用方法：
1. 开机：按下电源键，等待设备启动。

2. 设置参数：根据需要设置测量温度范围、测量时间等参数。

3. 选择测量模式：根据需要选择测量模式，如全身扫描、区域扫描等。

4. 放置探头：将探头放置在需要测量的部位，确保探头与皮肤接触良好。

5. 开始测量：按下开始按钮，设备开始测量并显示测量结果。

6. 保存数据：测量完成后，可以将数据保存到设备或电脑中。

7. 清洁探头：使用干净的软布或纸巾清洁探头，以保持其清洁和灵敏度。

在使用医用红外热像仪时，需要注意以下几点：
1. 测量前，请确保被测者身体处于安静、放松状态，避免运动、出汗等因素影响测量结果。

2. 测量时，请避免在强光、高温等环境下进行，以免影响测量结果。

3. 测量时，请确保探头与皮肤接触良好，避免出现漏测或误测的情况。

4. 测量完成后，请及时清洁探头，以保持其清洁和灵敏度。

5. 请在医生的指导下使用医用红外热像仪，并遵循医生的建议进行测量和诊断。

红外热成像测温范围-概述说明以及解释1.引言1.1 概述本文主要介绍了红外热成像测温范围的重要性。

随着科技的不断进步，红外热成像技术在温度测量领域得到了广泛应用。

红外热成像测温技术通过检测目标物体发出的红外辐射来获取其表面温度分布情况，具备非接触、快速、准确、远距离等优点，因此在军事、工业、医疗、建筑等领域得到了广泛的应用。

红外热成像测温的范围主要受到红外热像仪的工作波长和光谱响应范围的限制。

一般情况下，红外热像仪的工作波长范围为3μm到14μm，这也是目前常见红外热成像仪的工作波段。

在这个波长范围内，红外辐射能量较高，且受到大气吸收较小，因此红外热成像技术在这个范围内具有较高的分辨率和测温精度。

红外热成像测温范围的确定要根据具体的应用需求来确定。

一般来说，红外热成像技术可以测量的温度范围从低温到高温都可以覆盖，例如从-40到2000。

但是需要注意的是，在测量极端温度时，可能需要使用不同的红外热成像仪或进行特殊的设置。

在工业领域，红外热成像测温范围的确定非常重要。

不同的行业和应用场景对红外热成像仪的温度测量范围有不同的要求。

例如，在冶金行业需要测量高温炉内的温度，而在电子行业需要测量电子元器件的温度。

因此，了解和确定红外热成像测温范围对于合理选择和应用红外热成像技术具有重要意义。

总之，红外热成像测温范围对于红外热成像技术在各个领域的应用具有重要影响。

了解红外热成像测温范围的限制和确定方法，有助于选择和应用合适的红外热成像仪，并提高温度测量的准确性和可靠性。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构的目的是为读者提供对整篇文章的整体概览，使读者能够更好地理解和阅读文章的内容。

本文将按照以下顺序介绍红外热成像测温范围的相关内容。

首先，在引言部分，我们将对整篇文章进行概述，简单介绍红外热成像测温技术的背景和意义，并解释文章的目的。

接下来，在正文部分，我们将详细介绍红外热成像技术及其原理。

红外热成像检查什么
红外热成像检查什幺
一是全面系统。

专业医生可以结合临床对患者全身情况进行全面系统的分析，克服了其他诊断技术局限于某个局部的片面性。

现在应用远红外热像技术已经能够检测炎症、肿瘤、结石、血管性疾病、神经系统、亚健康等100余种病症，涉及人体各个系统的常见病和多发病。

二是有利于疾病早期发现。

与X光、B超、CT等影像技术相比，远红外热成像检测最重要的一个优势就是早期预警。

X光、B超、CT等技术虽各具特点，但它们只有在疾病形成之后才能发现。

远红外热成像技术根据人体温度的异常发现疾病，因此能够在机体没有明显体征情况下解读出潜在的隐患。

有资料显示，远红外热图比结构影像可提前半年乃至更早发现病变，为疾病的早期发现与防治赢得宝贵的时间。

三是“绿色”无创。

远红外热成像诊断不会产生任何射线，无需标记药物。

因此，对人体不会造成任何伤害，对环境不会造成任何污染，而且简便经济。

远红外热成像技术实现了人类追求绿色健康的梦想，人们形象地将该技术称为“绿色体检”。

红外热成像检查注意事项。
