法拉第电磁感应定律(习题精选)

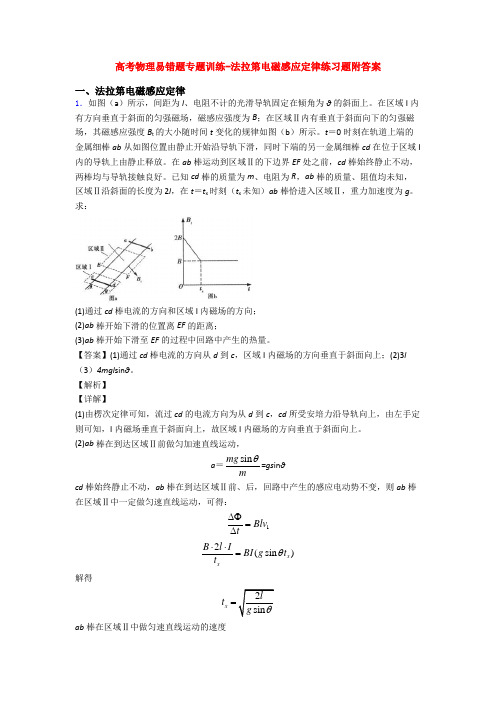

高考物理易错题专题训练-法拉第电磁感应定律练习题附答案一、法拉第电磁感应定律1．如图（a ）所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上。

在区域I 内有方向垂直于斜面的匀强磁场，磁感应强度为B ；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t 的大小随时间t 变化的规律如图（b ）所示。

t ＝0时刻在轨道上端的金属细棒ab 从如图位置由静止开始沿导轨下滑，同时下端的另一金属细棒cd 在位于区域I 内的导轨上由静止释放。

在ab 棒运动到区域Ⅱ的下边界EF 处之前，cd 棒始终静止不动，两棒均与导轨接触良好。

已知cd 棒的质量为m 、电阻为R ，ab 棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l ，在t ＝t x 时刻（t x 未知）ab 棒恰进入区域Ⅱ，重力加速度为g 。

求：(1)通过cd 棒电流的方向和区域I 内磁场的方向； (2)ab 棒开始下滑的位置离EF 的距离；(3)ab 棒开始下滑至EF 的过程中回路中产生的热量。

【答案】(1)通过cd 棒电流的方向从d 到c ，区域I 内磁场的方向垂直于斜面向上；(2)3l （3）4mgl sin θ。

【解析】 【详解】(1)由楞次定律可知，流过cd 的电流方向为从d 到c ，cd 所受安培力沿导轨向上，由左手定则可知，I 内磁场垂直于斜面向上，故区域I 内磁场的方向垂直于斜面向上。

(2)ab 棒在到达区域Ⅱ前做匀加速直线运动，a ＝sin mg mθ=gs in θ cd 棒始终静止不动，ab 棒在到达区域Ⅱ前、后，回路中产生的感应电动势不变，则ab 棒在区域Ⅱ中一定做匀速直线运动，可得：1Blv t∆Φ=∆ 2(sin )x xB l IBI g t t θ⋅⋅= 解得2sin x lt g θ=ab 棒在区域Ⅱ中做匀速直线运动的速度12sinv glθ=则ab棒开始下滑的位置离EF的距离21232xh at l l=+=(3)ab棒在区域Ⅱ中运动时间222sinxl ltv gθ==ab棒从开始下滑至EF的总时间222sinxlt t tgθ=+=感应电动势：12sinE Blv Bl glθ==ab棒开始下滑至EF的过程中回路中产生的热量：Q＝EIt＝4mgl sinθ2．如图所示，足够长的光滑平行金属导轨MN、PQ竖直放置，其宽度L＝1 m，一匀强磁场垂直穿过导轨平面，导轨的上端M与P之间连接阻值为R＝0.40 Ω的电阻，质量为m＝0.01 kg、电阻为r＝0.30 Ω的金属棒ab紧贴在导轨上．现使金属棒ab由静止开始下滑，下滑过程中ab始终保持水平，且与导轨接触良好，其下滑距离x与时间t的关系如图所示，图象中的OA段为曲线，AB段为直线，导轨电阻不计，g＝10 m/s2(忽略ab棒运动过程中对原磁场的影响)，求：(1) ab棒1.5 s-2.1s的速度大小及磁感应强度B的大小；(2)金属棒ab在开始运动的1.5 s内，通过电阻R的电荷量；(3)金属棒ab在开始运动的1.5 s内，电阻R上产生的热量。

高考物理压轴题之法拉第电磁感应定律(高考题型整理,突破提升)附详细答案一、法拉第电磁感应定律1．如图（a ）所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上。

在区域I 内有方向垂直于斜面的匀强磁场，磁感应强度为B ；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t 的大小随时间t 变化的规律如图（b ）所示。

t ＝0时刻在轨道上端的金属细棒ab 从如图位置由静止开始沿导轨下滑，同时下端的另一金属细棒cd 在位于区域I 内的导轨上由静止释放。

在ab 棒运动到区域Ⅱ的下边界EF 处之前，cd 棒始终静止不动，两棒均与导轨接触良好。

已知cd 棒的质量为m 、电阻为R ，ab 棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l ，在t ＝t x 时刻（t x 未知）ab 棒恰进入区域Ⅱ，重力加速度为g 。

求：(1)通过cd 棒电流的方向和区域I 内磁场的方向； (2)ab 棒开始下滑的位置离EF 的距离；(3)ab 棒开始下滑至EF 的过程中回路中产生的热量。

【答案】(1)通过cd 棒电流的方向从d 到c ，区域I 内磁场的方向垂直于斜面向上；(2)3l （3）4mgl sin θ。

【解析】 【详解】(1)由楞次定律可知，流过cd 的电流方向为从d 到c ，cd 所受安培力沿导轨向上，由左手定则可知，I 内磁场垂直于斜面向上，故区域I 内磁场的方向垂直于斜面向上。

(2)ab 棒在到达区域Ⅱ前做匀加速直线运动，a ＝sin mg mθ=gs in θ cd 棒始终静止不动，ab 棒在到达区域Ⅱ前、后，回路中产生的感应电动势不变，则ab 棒在区域Ⅱ中一定做匀速直线运动，可得：1Blv t∆Φ=∆ 2(sin )x xB l IBI g t t θ⋅⋅= 解得2sin x lt g θ=ab 棒在区域Ⅱ中做匀速直线运动的速度12sin v gl θ=则ab 棒开始下滑的位置离EF 的距离21232x h at l l =+= (3)ab 棒在区域Ⅱ中运动时间222sin xl lt v g θ== ab 棒从开始下滑至EF 的总时间222sin x lt t t g θ=+= 感应电动势：12sin E Blv Bl gl θ==ab 棒开始下滑至EF 的过程中回路中产生的热量：Q ＝EIt ＝4mgl sin θ2．如下图所示，MN 、PQ 为足够长的光滑平行导轨，间距L =0.5m.导轨平面与水平面间的夹角θ= 30°，NQ 丄MN ，N Q 间连接有一个3R =Ω的电阻，有一匀强磁场垂直于导轨平面，磁感应强度为01B T =，将一根质量为m =0.02kg 的金属棒ab 紧靠NQ 放置在导轨上，且与导轨接触良好，金属棒的电阻1r =Ω，其余部分电阻不计，现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与NQ 平行，当金属棒滑行至cd 处时速度大小开始保持不变，cd 距离NQ 为 s=0.5 m ，g =10m/s 2。

2.2法拉第电磁感应定律 习题精选一、单选题1．“L”型的细铜棒在磁感应强度为B 的匀强磁场中运动，已知“L”型细铜棒两边相互垂直，长度均为l ，运动速度大小为v ，则铜棒两端电势差的最大值为（ ）A．12BlvB C D ．2Blv2．如图所示，灵敏电流表与螺线管组成闭合回路。

关于电流表指针偏转角度的情况，下列说法正确的是（ ）A ．将磁铁快速插入螺线管比缓慢插入螺线管时电流表指针偏角大B ．将磁铁从螺线管中拉出时，磁通量减少，故电流表指针偏角一定减小C ．不管磁铁插入快慢，因为磁通量变化相同，故电流表指针偏角相同D ．磁铁放在螺线管中不动时，螺线管中的磁通量最大，故电流表指针偏角最大3．如图所示，一导线弯成半径为a 的半圆形团合回路，虚线M N 右侧有磁感应强度为B 的匀强磁场，方向垂直于回路所在的平面，回路以速度v 向右匀速进入磁场，直径CD 始终与MN 垂直，从D 点到达边界开始到C 点进入磁场为止，下列结论不正确的是（ ）A ．感应电流方向不变B ．CD 段直线始终不受安培力C ．感应电动势最大值E =BavD ．感应电动势平均值1=4E Bav4．如图所示，M N 、PQ 为水平光滑金属导轨（金属导轨电阻忽略不计），M N 、PQ 相距L =50 cm ，导体棒AB 在两轨道间的电阻为r =0.5Ω，且可以在M N 、PQ 上滑动，定值电阻R 1=3 Ω，R 2=6 Ω，整个装置放在磁感应强度为B =2.0 T 的匀强磁场中，磁场方向垂直于整个导轨平面，现用水平外力F 拉着AB 棒向右以v=4m/s速度做匀速运动（）A．导体棒AB产生的感应电动势E=8VB．导体棒AB两端的电压UAB=0.8VC．导体棒AB受到的外力F=1.6ND．定值电阻R1和R2的总电功率为6.4W5．如图所示，匀强磁场中有两个由相同导线绕成的圆形线圈a、b，磁场方向与线圈所在平面垂直，磁感应强度B随时间均匀增大。

法拉第电磁感应定律一：感应电流（电动势)产生的条件（1）感应电流产生条件：（2）感应电动势产生条件：1.关于电磁感应，下列说法正确的是()A. 线圈中磁通量变化越大，产生的感应电动势越大B. 在电磁感应现象中，有感应电动势，就一定有感应电流产生C. 闭合电路内只要有磁通量，就有感应电流产生D. 磁感应强度与导体棒及其运动方向相互垂直时，可以用右手定则判断感应电流的方向2.图中能产生感应电流的是()A. B. C. D.3.如图所示，一个闭合三角形导线框位于竖直平面内，其下方固定一根与线框所在的竖直平面平行且相距很近(但不重叠)的水平直导线，导线中通以图示方向的恒定电流。

不计阻力，线框从实线位置由静止释放至运动到直导线下方虚线位置过程中()A. 线框中的磁通量为零时其感应电流也为零B. 线框中感应电流方向先为顺时针后为逆时针C. 线框减少的重力势能全部转化为电能D. 线框受到的安培力方向始终竖直向上4.如图所示，一个U形金属导轨水平放置，其上放有一根金属导体棒ab，有一磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ。

在下列各过程中，一定能在闭合回路中产生感应电流的是()A. ab向右运动，同时使θ角增大(0<θ<90°)B. 磁感应强度B减小，同时使θ角减小C. ab向左运动，同时减小磁感应强度BD. ab向右运动，同时增大磁感应强度B和角θ(0<θ<90°)5.如图所示，有一矩形闭合导体线圈，在范围足够大的匀强磁场中运动、下列图中回路能产生感应电动势的是()A. 水平运动B. 水平运动C. 绕轴转动D. 绕轴转动二：楞次定律（右手定则）内容：6.如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动。

金属线框从右侧某一位置静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面。

第2节法拉第电磁感应定律A级必备知识基础练1.两根足够长的光滑导轨竖直放置,间距为L,底端接阻值为R的电阻,将质量为m的金属棒悬挂在一个固定的轻弹簧下端,金属棒和导轨接触良好,导轨所在平面与磁感应强度为B的匀强磁场垂直,如图所示,除电阻R外其余电阻不计,现将金属棒从弹簧原长位置由静止释放,则( )A.金属棒向下运动时,流过电阻R的电流方向为a→bB.金属棒向下运动时弹簧弹力和安培力一直在增大C.金属棒运动过程中所受安培力的方向始终与运动方向相反D.金属棒减少的重力势能全部转化为回路中增加的内能,金属棒向下运动时,流过电阻R的电流方向为b→a,故A错误;导体棒向下运动过程中速度先增大后减小,故产生的安培力先增大后减小,B错误;金属棒向下运动过程中,产生的安培力向上,向上运动过程中,产生的安培力向下,故C正确;金属棒减少的重力势能转化为回路中增加的内能、弹性势能以及金属棒的动能,D错误。

2.在水平桌面上,一个圆形金属框置于匀强磁场中,线框平面与磁场垂直,磁感应强度B1随时间t的变化关系如图甲所示,0~1 s内磁场方向垂直线框平面向下,圆形金属框与两根水平的平行金属导轨相连接,导轨上放置一根导体棒,且与导轨接触良好,导体棒处于另一匀强磁场B2中,如图乙所示,导体棒始终保持静止,则其所受的摩擦力F f随时间变化的图像是下图中的(设向右的方向为摩擦力的正方向)( ),在0~1s内磁场方向垂直线框平面向下,且大小变大,则由楞次定律可得线圈感应电流的方向是逆时针,再由左手定则可得导体棒安培力方向水平向左,所以静摩擦力的方向是水平向右,即为正方向;在0~1s内磁场方向垂直线框平面向下,且大小变大,则由法拉第电磁感应定律可得线圈感应电流的大小是恒定的,即导体棒的电流大小是不变的;因为磁场B2是不变的,则安培力大小不变,所以静摩擦力的大小也是不变的。

故A正确,B、C、D错误。

3.如图所示,相距为d的两水平直线L1和L2分别是水平向里的匀强磁场的上、下边界,磁场的磁感应强度为B,正方形线框abcd边长为L(L<d)、质量为m。

法拉第电磁感应定律 基础练习学校:___________姓名：___________班级：___________考号：___________一、单选题1．将多匝线圈置于磁感应强度大小随时间变化的磁场中，关于线圈中产生的感应电动势，下列说法正确的是（ ）A ．感应电动势与线圈的匝数无关B ．通过线圈的磁通量越大，感应电动势越大C ．通过线圈的磁通量变化越快，感应电动势越大D ．通过线圈的磁通量为0，感应电动势一定也为02．下列关于电磁感应说法正确的是（ ）A ．只要磁通量发生变化，就会产生感应电流B ．穿过闭合回路磁通量最大时，感应电流也一定最大C ．穿过闭合回路磁通量为零时，感应电流也为零D ．感应电流激发的磁场总是阻碍线圈中磁通量的变化3．如图所示，导体直导轨OM 和PN 平行且OM 与x 轴重合，两导轨间距为d ，两导轨间垂直纸面向里的匀强磁场沿y 轴方向的宽度按sin 2y d x d π=的规律分布，两金属圆环固定在同一绝缘平面内，外圆环与两导轨接触良好，与两导轨接触良好的导体棒从OP 开始始终垂直导轨沿x 轴正方向以速度v 做匀速运动，规定内圆环a 端电势高于b 端时，a 、b 间的电压u ab 为正，下列u ab -x 图像可能正确的是（ ）A ．B．C．D．4．如图所示，导体棒ab沿水平面内的光滑导线框向右做匀速运动，速度v=6.0m/s．线框宽度L=0.3m，处于垂直纸面向下的匀强磁场中，磁感应强度B=0.1T．则感应电动势E的大小为A．0.18V B．0.20 V C．0.30V D．0.40V5．如图所示，xOy坐标系第一象限有垂直纸面向外的匀强磁场，第三象限有垂直纸面向里的匀强磁场，磁感应强度大小均为B，第二、四象限内没有磁场．一个围成四分之一圆弧形的导体环Oab，其圆心在原点O，开始时导体环在第四象限，从t＝0时刻起绕O点在xOy坐标平面内逆时针匀速转动．若以逆时针方向的电流为正，下列表示环内感应电流i随时间t变化的图象中，正确的是()A．B．C．D．6．关于电场和磁场的有关问题，下列说法中正确的是（）A．电场是电荷周围空间实际存在的物质B．由FEq=可知，电场中某点的场强E与q成反比，与F成正比C．导体切割磁感线产生的电动势为E=BLvD．根据公式FBIL=可知，通电导线受磁场力为零的地方磁感应强度一定为零7．如图所示的情况中，金属导体中产生的感应电动势为Blv的是（）A．丙和丁B．甲、乙、丁C．甲、乙、丙、丁D．只有乙二、多选题8．如图甲所示，水平放置的平行金属导轨连接一个平行板电容器C和电阻R，导体棒MN放在导轨上且接触良好，整个装置放于垂直导轨平面的磁场中，磁感应强度B的变化情况如图乙所示（图示磁感应强度方向为正），MN始终保持静止，则20t-时间内（）A．流过电阻R的电流方向始终没变B．电容器C的a板一直带正电C．1t时刻电容器C的带电量为零D．MN所受安培力的方向始终没变9．半径分别为r和2r的同心半圆光滑导轨MN、PQ固定在同一水平面内，一长为r、电阻为2R、质量为m且质量分布均匀的导体棒AB置于半圆轨道上面，BA的延长线通过导轨的圆心O，装置的俯视图如图所示．整个装置位于磁感应强度大小为B、方向竖直向下的匀强磁场中．在N、Q之间接有一阻值为R的电阻．导体棒AB在水平外力作用下，以角速度ω绕O顺时针匀速转动，在转动过程中始终与导轨保持良好接触．设导体棒与导轨间的动摩擦因数为μ，导轨电阻不计，重力加速度为g，则下列说正确的是( )A．导体棒AB两端的电压为34Brω2B．电阻R中的电流方向从Q到N，大小为2 2 Br RωC．外力的功率大小为24234B rRω＋32μmgrωD．若导棒不动要产生同方向的感应电流，可使竖直向下的磁感应强度增加，且变化得越来越慢10．下列关于物理学家的贡献，说法正确的是（）A．法拉第最早发现了电流的磁效应，并提出电磁感应定律B．库仑通过实验提出库仑定律，并在实验室测出静电常量kC．美国物理学家密立根发明的回旋加速器能在实验室中产生大量的高能粒子D．牛顿用“月—地检验”证实了万有引力定律的正确性11．在水平光滑绝缘桌面上有一边长为l的正方形线框ABCD，被限制在沿AB方向的水平直轨道自由滑动．BC边右侧有一直角三角形匀强磁场区域Efg，直角边Ef等于l，边gE小于l，Ef边平行AB边，磁场方向竖直向下，其俯视图如图所示，线框在水平拉力F作用下向右匀速穿过磁场区，若图示位置为t =0时刻，设逆时针方向为电流的正方向，水平向右的拉力为正．则感应电流i－t和F－t图象正确的是（时间单位为l/v，A、B、C图象为线段，D为抛物线)A．B．C．D．12．闭合线圈中感应电流大小与穿过线圈的磁通量之间的关系的下列说法，可能的是（）A．穿过线圈的磁通量很大而感应电流为零B．穿过线圈的磁通量很小而感应电流很大C．穿过线圈的磁通量变化而感应电流不变D．穿过线圈的磁通量变化而感应电流为零三、解答题13．如图（俯视图），虚线右侧有竖直向下的磁感应强度为B=0.5T的匀强磁场，边长为L=0.4m，质量为m=0.5kg的正方形导线框起初静止在光滑水平地面上．从t=0时刻起，用水平恒力F向右拉线框从图示位置开始运动，此后线框运动的v-t图像如右图所示．求：（1）恒力F的大小；（2）线框进入磁场过程中感应电流的大小；（3）线框进入磁场过程中线框产生的热量．14．如图所示，光滑平行导轨置于磁感应强度B=0.1T的匀强磁场中，磁场方向垂直于导轨所在平面。

物理选修3-2测试题姓名：___________ 班级：___________ 得分：_________一、选择题(本题共有10小题，每小题4分，共40分。

在每小题给出的4个选项中，至少有一项是正确的。

全部选对的给4分，选对但不全的得2分，有选错的或不选的得0分)1．如图，用两根相同的细绳水平悬挂一段均匀载流直导线MN ，电流I 方向从M 到N ，绳子的拉力均为F 。

为使F ＝0，可能达到要求的方法是A ．加水平向右的磁场B ．加水平向左的磁场C ．加垂直纸面向里的磁场D ．加垂直纸面向外的磁场2．两根长直通电导线互相平行，电流方向相同.它们的截面处于一个等边三角形ABC 的A 和B 处.如图所示，两通电导线在C 处的磁场的磁感应强度的值都是B ，则C 处磁场的总磁感应强度是（ ）A ．2B B ．BC ．0D ．3B3．如图所示，两根平行放置的长直导线a 和b 载有大小相同、方向相反的电流，a 受到的磁场力大小为F 1，当加入一与导线所在平面垂直的匀强磁场后，a 受到的磁场力大小变为F 2，则此时b 受到的磁场力大小变为（ ）A ．F 2B ．F 1－F 2C ．F 1＋F 2D ．2F 1－F 24．下列说法中正确的是（ ）A ．磁感线可以表示磁场的方向和强弱B ．磁感线从磁体的N 极出发，终止于磁体的S 极C ．磁铁能产生磁场，电流也能产生磁场D ．放入通电螺线管内的小磁针，根据异名磁极相吸的原则，小磁针的N 极一定指向通电螺线管的S 极5．关于磁感应强度，下列说法中错误的是（ ） A ．由B =ILF 可知，B 与F 成正比，与IL 成反比 B ．由B=IL F 可知，一小段通电导体在某处不受磁场力，说明此处一定无磁场 C ．通电导线在磁场中受力越大，说明磁场越强D ．磁感应强度的方向就是该处小磁针N 极受力方向6．如图所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向指向读者，ａ、ｂ、ｃ、ｄ是以直导线为圆心的同一圆周上的四点，在这四点中：A．ａ、ｂ两点磁感应强度相同B．ａ点磁感应强度最大C．ｃ、ｄ两点磁感应强度大小相等D．b点磁感应强度最大7、一个面积S=4×10-2m2、匝数n=100匝的线圈，放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度B随时间t变化的规律如图所示，则下列判断正确的是（）A、在开始的2 s内穿过线圈的磁通量变化率等于-0.08 Wb/sB、在开始的2 s内穿过线圈的磁通量的变化量等于零C、在开始的2 s内线圈中产生的感应电动势等于-0.08 VD、在第3 s末线圈中的感应电动势等于零8、如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场.若第一次用0.3 s时间拉出，外力做的功为W1，通过导线截面的电荷量为q1；第二次用0.9 s 时间拉出，外力所做的功为W2，通过导线截面的电荷量为q2,则（）<W2,q1<q2A、WB、W1<W2,q1=q2C、W1>W2,q1=q2D、W1>W2,q1>q29.如图示，在竖直向下的匀强磁场中，有一闭合导体环，环面与磁场方向垂直，当导体环在磁场中完成下述运动时，可能产生感应电流的是：( )A.导体环保持水平方位在磁场中向上或向下运动；B.导体环保持水平方位向左或向右加速平动；C.导体环以垂直环面，通过环心的轴转动；D.导体环以一条直径为轴，在磁场中转动。

第4章第4节一、选择题1．如下图所示的几种情况中，金属导体中产生的感应电动势为Blv的是( )A．乙和丁B．甲、乙、丁C．甲、乙、丙、丁 D．只有乙解读：公式E＝Blv中的l应指导体的有效切割长度，甲、乙、丁中的有效长度均为l，电动势E＝Blv，而丙有效长度为lsin θ，电动势E＝Blvsin θ，故B项正确．答案：B2．单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，如线圈所围面积里的磁通量随时间变化的规律如下图所示，则线圈中( )A．0时刻感应电动势最大B．0.05 s时感应电动势为零C．0.05 s时感应电动势最大D．0～0.05 s这段时间内平均感应电动势为0.4 V解读： 由法拉第电磁感应定律E ＝ΔΦΔt ，在Φ－t 图象ΔΦΔt 为某点斜率，0时刻和0.1 s 时刻斜率绝对值最大，表明电动势值最大，0.05 s 时刻斜率为零，则电动势为零，0～0.05 s 时间内平均感应电动势为0.4 V ，故选项A 、B 、D 正确．答案： ABD3．在匀强磁场中，有一个接有电容器的导线回路，如下图所示，已知电容C ＝30 μF ，回路的长和宽分别为L1＝8 cm ，L2＝5 cm ，磁场以5×10－2 T/s 的速率增强，则( )A ．电容器带电荷量为2×10－9 CB ．电容器带电荷量为4×10－9 CC ．电容器带电荷量为6×10－9 CD ．电容器带电荷量为8×10－9 C解读： 根据法拉第电磁感应定律：回路中的感应电动势即等于电容器充电电压E ＝ΔΦΔt ＝ΔB·L1L2Δt ＝5×10－2×0.05×0.08 V＝2×10－4 V电容器的带电荷量为q ＝CE ＝30×10－6×2×10－4 C ＝6×10－9 C可见，C 项正确． 答案： C4．如下图甲所示，用均匀导线做成的正方形线框边长为0.2 m ，正方形的一半放在和纸面垂直向里的匀强磁场中．当磁场以每秒10 T 的变化率增加时，线框中a 、b 两点电势差( )A ．Uab ＝0.1 VB ．Uab ＝－0.1 VC ．Uab ＝0.2 VD ．Uab ＝－0.2 V解读： 当闭合线框不变化而磁场变化时，在线框中会产生感应电动势，如果磁场均匀变化时，会产生恒定的感应电动势，感应电动势的大小仍用法拉第电磁感应定律求解．此题线框的左边部分相当于电源．画出等效电路如图乙所示，由题意得ΔBΔt ＝10 T/s ，E＝ΔΦΔt ＝ΔB Δt ·S ＝10×0.222 V ＝0.2 V ，Uab ＝IR ＝E r 2＋r 2·r 2＝0.2r ×r 2V ＝0.1 V ．由楞次定律可知，线框内的感应电流方向为a →b ，a 点电势低于b 点电势．故正确答案为B.答案： B5．(2018·深圳高二检测)如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面的、电阻均匀的正方形导体框abcd ，现将导体框分别朝两个方向以v 、3v 速度匀速拉出磁场，则导体框从两个方向移出磁场的两过程中( )A ．导体框中产生的感应电流方向相同B ．导体框中产生的焦耳热相同C ．导体框ad 边两端电势差相同D ．通过导体框截面的电荷量相同解读： 由楞次定律，从两个方向移出磁场过程中感应电流方向都是a →d →c →b →a ，A 项正确；以v 拉出磁场时，cd 边等效为电源E1＝Blv ，I1＝E1R ＝Blv R ，t ＝lv，所以产生的焦耳热 Q1＝I12Rt ＝B2l3vR ，ad 边电势差Uad ＝I1×R 4＝Blv4通过的电量q1＝I1t ＝Bl2R以3v 拉出磁场时，ad 边等效为电源 Q2＝3B2L3v R ，Uad ＝9Blv 4，q2＝Bl2R ，故B 、C 错，D 对． 答案： AD6.如右图所示，将直径为d ，电阻为R 的闭合金属环从匀强磁场B 中拉出，这一过程中通过金属环某一截面的电荷量为( )A.B πd24RB.2πBdRC.Bd2RD.Bd2πR解读： E ＝n ΔΦΔt ，故q ＝I t ＝E R·Δt＝n ·B π⎝ ⎛⎭⎪⎫d 22R＝B πd24R.答案： A7．如图所示，MN 、PQ 为两条平行的水平放置的金属导轨，左端接有定值电阻R ，金属棒ab 斜放在两导轨之间，与导轨接触良好．磁感应强度为B 的匀强磁场垂直于导轨平面．设金属棒与两导轨接触点之间的距离为L ，金属棒与导轨间夹角为60°，以速度v 水平向右匀速运动，不计导轨和棒的电阻，则流过金属棒中的电流为( )A ．I ＝BLv RB ．I ＝3BLv 2RC ．I ＝BLv 2RD ．I ＝3BLv3R解读： 公式E ＝BLv 适用于B ，L ，v 三者互相垂直的情况，本题B 与L ，B 与v 是相互垂直的，但L 与v 不垂直，故取L 垂直于v 的长度Lsin θ，即有效切割长度，所以E ＝BLvsin 60°＝32BLv ，由欧姆定律I ＝E R 得I ＝3BLv2R，故B 正确．答案： B8．如图所示，空间存在垂直于纸面的均匀磁场，在半径为a 的圆形区域内部及外部，磁场方向相反，磁感应强度的大小均为B.一半径为b ，电阻为R 的圆形导线环放置在纸面内，其圆心与圆形区域的中心重合．当内、外磁场同时由B 均匀地减小到零的过程中，通过导线截面的电荷量q 为( )A.πBa2RB.πBb2RC.错误!D.错误! 解读： 由题意知Φ1＝B|π(b2－2a2)|，Φ2＝0 所以ΔΦ＝|Φ2－Φ1|＝πB|b2－2a2| 由q ＝ΔΦR，得q ＝πB|b2－2a2|R ，所以选项C 正确．答案： C9．(2018·江苏卷)如图所示，水平面内有一平行金属导轨，导轨光滑且电阻不计，匀强磁场与导轨平面垂直．阻值为R 的导体棒垂直于导轨静止放置，且与导轨接触良好．t ＝0时，将开关S 由1掷到2.q 、i 、v 和a 分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度．下列图象正确的是( )解读：导体棒做加速度减小的加速运动，直至匀速．故q－t 图象应如图甲所示，A错；i－t图象应如图乙所示，B错；v－t图象应如图丙所示，C错，D对．答案：D10．(2018·山东理综)如下图所示，空间存在两个磁场，磁感应强度大小均为B，方向相反且垂直纸面，MN、PQ为其边界，OO′为其对称轴．一导线折成边长为l的正方形闭合回路abcd，回路在纸面内以恒定速度v0向右运动，当运动到关于OO′对称的位置时( )A．穿过回路的磁通量为零B．回路中感应电动势大小为2Blv0C．回路中感应电流的方向为顺时针方向D．回路中ab边与cd边所受安培力方向相同解读： 由于两磁场的磁感应强度大小相等，方向相反，且回路此时关于OO ′对称，因而此时穿过回路的磁通量为零，A 项正确；ab 、cd 均切割磁感线，相当于两个电源，由右手定则知，回路中感应电流方向为逆时针，两电源串联，感应电动势为2Blv0，B 项正确，C 项错误；由左手定则知ab 、cd 所受安培力方向均向左，D 项正确．答案： ABD 二、非选择题11．如图所示，边长为L 的正方形金属框，质量为m ，电阻为R ，用细线把它悬挂于一个有界的匀强磁场边缘，金属框的上半部处于磁场内，下半部处于磁场外．磁场随时间变化规律为B ＝kt(k ＞0)，已知细线所能承受的最大拉力为2mg ，求从t ＝0开始，经多长时间细线会被拉断．解读： 设t 时刻细线恰好被拉断，由题意知B ＝kt 金属框中产生的感应电动势E ＝ΔB Δt ·S ＝kL22金属框受到的安培力F ＝ILB ＝ELB R ＝kL3B 2R ＝k2L3t2R由力的平衡条件得FT ＝mg ＋F 由以上各式解得t ＝2mgRk2L3.答案： 2mgRk2L312．如图所示，设匀强磁场的磁感应强度B 为0.10 T ，切割磁感线的导线的长度L 为40 cm ，线框向左匀速运动的速度v 为5.0 m/s ，整个线框的电阻R 为0.50 Ω，试求：(1)感应电动势的大小； (2)感应电流的大小；(3)使线框向左匀速运动所需要的外力． 解读： (1)依据E ＝BLv 可解得： E ＝BLv ＝0.10×40×10－2×5.0 V ＝0.20 V(2)依据闭合电路欧姆定律可得：I ＝E R ＝0.200.50 A ＝0.40 A(3)依据安培力的定义求得：F ＝BLI ＝0.10×40×10－2×0.40 N ＝1.6×10－2 N 依据平衡条件可得：使线框向左匀速运动所需要的外力为1.6×10－2 N.答案： (1)0.20 V (2)0.40 A (3)1.6×10－2 N个人收集整理资料，仅供交流学习，勿作商业用途11 / 11。
