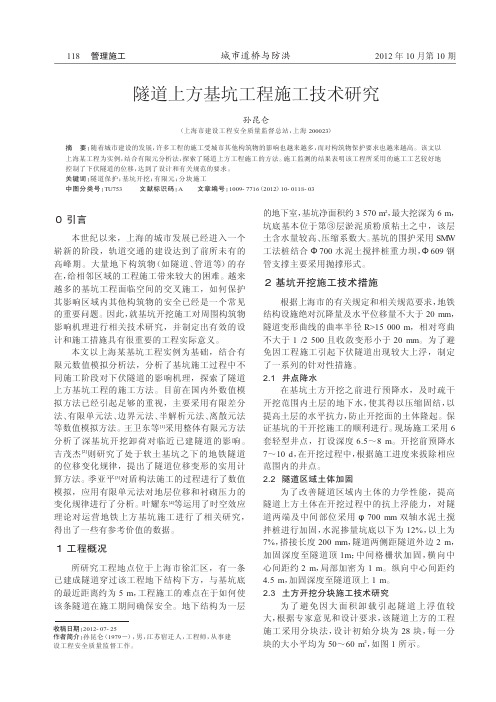

城市道桥与防洪2012年10月第10期隧道上方基坑工程施工技术研究孙昆仑（上海市建设工程安全质量监督总站，上海200023）摘要：随着城市建设的发展，许多工程的施工受城市其他构筑物的影响也越来越多，而对构筑物保护要求也越来越高。
该文以上海某工程为实例，结合有限元分析法，探索了隧道上方工程施工的方法。
施工监测的结果表明该工程所采用的施工工艺较好地控制了下伏隧道的位移，达到了设计和有关规范的要求。
关键词：隧道保护；基坑开挖；有限元；分块施工中图分类号：TU753文献标识码：A文章编号：1009-7716（2012）10-0118-03０引言本世纪以来，上海的城市发展已经进入一个崭新的阶段，轨道交通的建设达到了前所未有的高峰期。
大量地下构筑物（如隧道、管道等）的存在，给相邻区域的工程施工带来较大的困难。
越来越多的基坑工程面临空间的交叉施工，如何保护其影响区域内其他构筑物的安全已经是一个常见的重要问题。
因此，就基坑开挖施工对周围构筑物影响机理进行相关技术研究，并制定出有效的设计和施工措施具有很重要的工程实际意义。
本文以上海某基坑工程实例为基础，结合有限元数值模拟分析法，分析了基坑施工过程中不同施工阶段对下伏隧道的影响机理，探索了隧道上方基坑工程的施工方法。
目前在国内外数值模拟方法已经引起足够的重视，主要采用有限差分法、有限单元法、边界元法、半解析元法、离散元法等数值模拟方法。
王卫东等[1]采用整体有限元方法分析了深基坑开挖卸荷对临近已建隧道的影响。
吉茂杰[2]则研究了处于软土基坑之下的地铁隧道的位移变化规律，提出了隧道位移变形的实用计算方法。
季亚平[3]对盾构法施工的过程进行了数值模拟，应用有限单元法对地层位移和衬砌压力的变化规律进行了分析。
叶耀东[4]等运用了时空效应理论对运营地铁上方基坑施工进行了相关研究，得出了一些有参考价值的数据。
１工程概况所研究工程地点位于上海市徐汇区，有一条已建成隧道穿过该工程地下结构下方，与基坑底的最近距离约为5m ，工程施工的难点在于如何使该条隧道在施工期间确保安全。

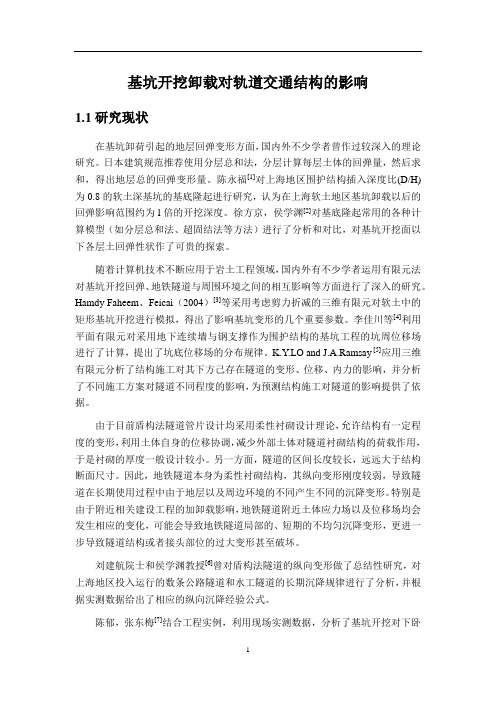

基坑开挖卸载对轨道交通结构的影响1.1研究现状在基坑卸荷引起的地层回弹变形方面，国内外不少学者曾作过较深入的理论研究。
日本建筑规范推荐使用分层总和法，分层计算每层土体的回弹量，然后求和，得出地层总的回弹变形量。
陈永福[1]对上海地区围护结构插入深度比(D/H)为0.8的软土深基坑的基底隆起进行研究，认为在上海软土地区基坑卸载以后的回弹影响范围约为l倍的开挖深度。
徐方京，侯学渊[2]对基底隆起常用的各种计算模型（如分层总和法、超固结法等方法）进行了分析和对比，对基坑开挖面以下各层土回弹性状作了可贵的探索。
随着计算机技术不断应用于岩土工程领域，国内外有不少学者运用有限元法对基坑开挖回弹、地铁隧道与周围环境之间的相互影响等方面进行了深入的研究。
Hamdy Faheem、Feicai（2004）[3]等采用考虑剪力折减的三维有限元对软土中的矩形基坑开挖进行模拟，得出了影响基坑变形的几个重要参数。
李佳川等[4]利用平面有限元对采用地下连续墙与钢支撑作为围护结构的基坑工程的坑周位移场进行了计算，提出了坑底位移场的分布规律。
K.Y.LO and J.A.Ramsay [5]应用三维有限元分析了结构施工对其下方己存在隧道的变形、位移、内力的影响，并分析了不同施工方案对隧道不同程度的影响，为预测结构施工对隧道的影响提供了依据。
由于目前盾构法隧道管片设计均采用柔性衬砌设计理论，允许结构有一定程度的变形，利用土体自身的位移协调，减少外部土体对隧道衬砌结构的荷载作用，于是衬砌的厚度一般设计较小。
另一方面，隧道的区间长度较长，远远大于结构断面尺寸。
因此，地铁隧道本身为柔性衬砌结构，其纵向变形刚度较弱，导致隧道在长期使用过程中由于地层以及周边环境的不同产生不同的沉降变形。
特别是由于附近相关建设工程的加卸载影响，地铁隧道附近土体应力场以及位移场均会发生相应的变化，可能会导致地铁隧道局部的、短期的不均匀沉降变形，更进一步导致隧道结构或者接头部位的过大变形甚至破坏。
基坑开挖引起下方地铁隧道位移的控制措施随着城市建设的不断推进，许多地区的基础设施建设也在快速发展。
在建筑物的建设中，开挖基坑是一个必不可少的过程。
但是，基坑开挖过程中容易引起下方地铁隧道的位移，严重时可能导致事故，并对城市道路交通造成巨大影响。
因此，在进行基坑开挖过程中，必须采取相应的控制措施，防止下方地铁隧道位移，保障施工工人和周边居民的生命安全。
一、地铁隧道的探测与监测在基坑开挖之前，需要对地铁隧道的位置和结构进行探测和监测。
探测的主要目的是确定地铁隧道和基坑边界之间的距离和相对位置，以及地铁隧道的深度和形状等信息。
监测则是针对基坑开挖过程中地铁隧道进行实时监控，以确保地铁隧道的安全。
监测方案包括以下几个方面：1.地铁隧道表面应设置标志点，利用测距仪或测距仪进行实时测量，并记录数据。
2.在地铁隧道内部设置变形表示器或应变计，实时监测地铁隧道的位移情况，保证监测数据的准确性。
3.在地铁隧道两侧设置振动监测仪器，实时监测挖掘机械、拆除机械等工程所产生的振动，并采取相应的措施控制振动，以保证地铁隧道的安全。
二、基坑开挖的控制在基坑开挖过程中，应采取下列控制措施，以避免对下方地铁隧道的影响：1.先进行分期开挖，分别对不同区域进行挖掘，避免一次性开挖导致地铁隧道的移动。
2.采用先挖深度较浅的坑、后挖深度较大的坑的方式，控制基坑的开挖深度和宽度。
3.开挖时可以采用“段锦法”或“钢梁支撑法”等支护措施，以确保地铁隧道下方的土层稳定。
4.在基坑开挖过程中，及时清理和处理泥浆和灰尘，防止污染地铁隧道，并加强管理，控制噪声和扬尘污染等。
5.建立紧急应急预案，一旦发生地铁隧道位移，及时采取措施，确保现场人员安全，避免造成更大的损失。
在基坑开挖过程中采取相应的控制措施，是保障地铁隧道安全的关键。
通过进行探测和监测，及时采取措施，可以减小由基坑开挖导致的地铁隧道位移，确保现场人员和居民的安全。
基坑开挖对下方既有地铁隧道的影响分析和监测张启斌;霍知亮【摘要】随着城市发展和地下空间的开发,越来越多的基坑工程横跨在既有地铁隧道的上方,基坑开挖卸荷将改变下方地铁隧道的应力场,使其产生不均匀的回弹变形和附加应力,从而对其安全稳定构成威胁.结合天津西站交通枢纽工程,研究基坑开挖卸荷对土体物理力学指标的影响,建立了一种卸荷土体特性下的有限元模拟计算方法,并应用“电水平尺”沉降自动监测系统对地铁隧道道床进行监测.研究结果表明,两者数据匹配性较好,能够相互验证,实现了地铁运营期间智能化、信息化监测的目的.【期刊名称】《城市轨道交通研究》【年(卷),期】2014(017)012【总页数】6页(P39-44)【关键词】基坑开挖;既有地铁隧道;影响分析;自动监测【作者】张启斌;霍知亮【作者单位】天津市市政工程设计研究院,300051,天津;天津大学建筑工程学院,300072,天津【正文语种】中文【中图分类】TU433随着城市建设项目数量和规模的迅速增大，常会出现基坑开挖对坑底下方的既有地铁隧道的影响问题。
天津西站综合交通枢纽的建设即为一例。
为了修建天津西站的相关运营设施，需要在既有天津地铁1号线上方大面积开挖基坑。
这是该项工程中遇到的关键技术难题之一。
国内许多学者对已建地铁隧道上方进行基坑开挖的工程进行了研究，主要研究方法可分为实测法、数值法和理论分析法。
文献［1］结合加拿大多伦多基坑工程位于已建隧道之上的工程案例，提出了有效保护地铁隧道的工程措施。
文献［2］研究了新加坡基坑开挖影响相邻隧道的力学理论，并应用数值法与实测结果进行比较，得出有效预测隧道变形的趋势。
文献［3］、［4］以上海广场基坑工程为背景，结合软土基坑回弹变形的残余应力法，探讨了应用坑内加固及利用基坑时空效应施工等措施控制坑底隧道位移的有效性。
由于基坑开挖卸荷将改变下方地铁隧道的应力场，使其产生不均匀的回弹变形和附加应力，从而对其安全稳定构成威胁。
基坑开挖引起下方地铁隧道位移的控制措施随着城市的不断发展，建筑物数量不断增加，为了扩大建筑面积，基坑开挖变得越来越普遍。
然而，在一些特定地区，基坑开挖的过程可能会对下方地铁隧道造成影响，甚至引起隧道的位移。
因此，采取必要的控制措施是至关重要的。
本文将探讨基坑开挖引起下方地铁隧道位移的控制措施。
基坑开挖对下方地铁隧道的影响基坑开挖的挖深通常在10米以上，甚至可能达到30米以上。
在挖掘时，隧道下方的土层受到了明显的影响，导致地层位移。
当地下开挖到达某个点时，可以观察到隧道表面的移动。
如果不采取充分的控制措施，隧道位移可能会越来越大，最终导致隧道失稳，给地下铁道的使用带来威胁。
控制措施安全监测在进行基坑开挖时，需要进行安全监测，以便及早发现隧道的位移并采取相应的措施。
安全监测包括垂直位移、水平位移、沉降和倾斜度等方面。
常见的监测技术包括全站仪监测、轴测法、振弦法等。
技术控制在基坑开挖过程中，一些技术措施也可以被采用以减少隧道的位移。
比如，在基坑开挖前，可以进行围岩加固和地下水处理，以减小地下水的影响。
在开挖过程中，可以采用盖板、卵石层、大直径置换桩和地下挡墙等技术，以减轻隧道位移引起的地震效应。
运营控制在构造工程项目开工前，应该先对场地进行优化，以减少地下的难度。
另外，为确保工程安全，应将施工过程与地铁运营相协调，并定期进行巡视和维护，避免出现地铁的损坏或中断。
结论基坑开挖的过程中，可能会对下方地铁隧道造成影响，甚至引起隧道的位移。
为了控制隧道位移，必须采取必要的控制措施。
安全监测、技术控制和运营控制是有帮助的手段，以减少到最小限度基坑开挖引起的隧道位移。
在实践中，无法完全预知基坑开挖对地下铁道的影响。
因此，在开工前，应经过全面考虑和分析，以选择合适的措施，并结合运营期的需求和协调方案，确保使用效果和安全。
紧邻地铁深基坑分坑开挖方案设计徐鹏於进进吴凯王改军钱昱涛聂伟平栾铭洋吕乐天发布时间：2023-06-14T02:01:44.759Z 来源：《工程建设标准化》2023年7期作者：徐鹏於进进吴凯王改军钱昱涛聂伟平栾铭洋吕乐天[导读] 以上海某紧邻地铁深基坑项目为例，介绍了在紧邻地铁深基坑分坑开挖施工过程中，基坑微小变形对地铁结构和周围建筑影响及相关控制措施。
临近地铁的深基坑工程群坑开挖施工在施工顺序和开挖时间上的控制对于单个基坑施工有更高的要求，由此才能保证基坑稳定性及地铁安全，结合工程自身特点及对变形监测数据研究分析，对分坑开挖方案合理设计。
中建八局第三建设有限公司上海 200120摘要：以上海某紧邻地铁深基坑项目为例，介绍了在紧邻地铁深基坑分坑开挖施工过程中，基坑微小变形对地铁结构和周围建筑影响及相关控制措施。
临近地铁的深基坑工程群坑开挖施工在施工顺序和开挖时间上的控制对于单个基坑施工有更高的要求，由此才能保证基坑稳定性及地铁安全，结合工程自身特点及对变形监测数据研究分析，对分坑开挖方案合理设计。
关键字：深基坑；地铁隧道；土方开挖；基坑监测；地下水1 概述1.1 工程概况及地质情况陆家嘴御桥04A-01项目位于上海市浦东新区北蔡镇御桥科创园区，四周均为市政道路，道路外侧为在建或已建项目，南侧为已建的地铁11号线严御路站及区间隧道。
整个用地为不规则梯形，工程建设中需确保场地北侧地铁安全，并控制对周边环境的不利影响，本工程深基坑总体开挖面积约35078m2，最深处开挖达18.7m。
本工程微承压含水层顶板埋深最浅为18.90m左右，承压含水层顶板埋深最浅为46.30m左右，本工程典型土层分布示如下图：图1 场地典型土层分布示意图微承压水主要赋存于第⑤2-1层粉质粘土与砂质粉土互层、第⑤2-2层砂质粉土夹粉质粘土中，第一承压含水层为第⑦2层灰色粉砂，本工程基坑开挖过程中需对微承压含水层减压降水。
1.2 基坑周边复杂环境概况1.2.1 地铁车站概况轨道11号线严御路站及区间隧道位于基坑南侧，车站附属底埋深约9.6m，距基坑边最近约9.2m，严御路站车站顶埋深约3.0m，车站主体底埋深约17.6m，距基坑边最近约35m；区间隧道顶埋深约8.79~9.70m，隧道结构外边距基坑边最近约24.5m。
