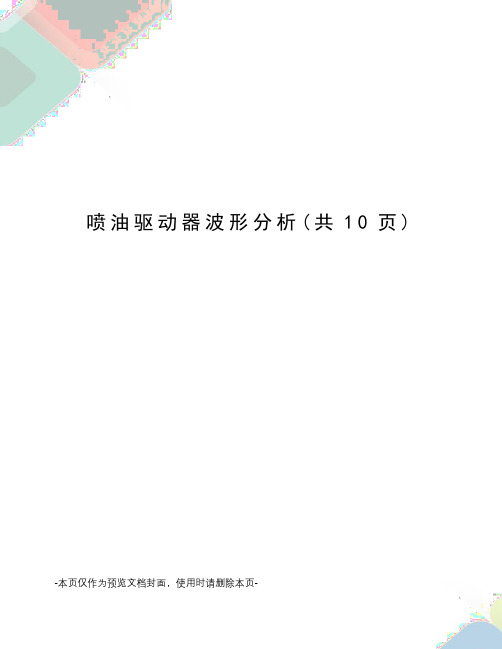

喷油驱动器波形分析(共10页) -本页仅作为预览文档封面，使用时请删除本页-喷油驱动器波形分析喷油器的驱动器简称喷油驱动器有四种基本类型，除了关断电压峰值的的高度以外，喷油器本身并不能确定其自身波形的特点，而开关晶体管和喷油驱动器才能确定大多数波形的判定性尺度。
喷油驱动器由控制电脑(PCM)里的一个晶体管开关及相应电路组成，它开闭着喷油器，不同类型的喷油驱动器产生不同的波形，一共有四种主要的喷油驱动器类别，还有一些是四种驱动器类型的分支，但是能了解这主要四种，就可以认识和解释任何汽车喷油驱动器的波形。
这四种主要类型的喷油驱动器是：(l)饱和开关型；(2)峰值保持型；(3)博世(BOSCH)峰值保持型；(4)PNP型。
另外博世峰值保持型有两种类型，PNP型也有两种类型。
掌握如何解释喷油驱动器的波形(确定开启时间、参考峰值高度、判定喷油驱动器好坏等)的技巧对行驶能力和排放的修理是非常有价值的诊断技能，通常，喷油驱动器开启时间的资料是非常难找到的，当要决定喷油驱动器波形是否是正确的时候，一个正确的参考波形是非常有价值的。
在喷油驱动器参考波形的开启时间上有一个可接受的信任标准，必须给与它相关的资料，一个喷油驱动器的开启时间(从参考波形中读出的)本身并无太大意义，除非它是处在同样的发动机型号系列、同样的温度和转速，同样的进气真空度和其它一起出现的因素完全正确相同的条件下(看汽车资料波形的右侧一栏)，否则就不能直接参考，喷油驱动器波形的峰值高度也是一个非常有价值的诊断资料。
通常，如果参考波形是在“峰值检测”方式下测试得到的，那么直接参考峰值高度就是可信的，这是因为峰值检测模式可以正确的显示峰值高度，正常的取样模式不能足够快的去采集峰值顶点的数据，因此峰值高度比实际高度要低，喷油峰值高度是很重要的参数，因为峰值高度通常与喷油驱动器的阻抗成正比。
一些采样速度低的发动机分析仪，在喷油驱动器上产生峰尖，点火初级波形和点火次级波形会出现不一致的情况。
Q17C 、Q17D 分别代表的就是一缸、二缸、三缸以及四缸的喷油器，从电路图上可以看到，每一个喷油器上面都有两根线，喷油器上面的两根线是通过一个代号为X160的插头连接到了K20发动机控制模块上面。
歧管喷射的喷油器上面也有两根线，如图3所示，其中的一根线也是连接到了发动机控制模块上面，另一根线是直接由继电器通过保险丝提供的12伏蓄电池电压，连图1喷油器的结构123456789191817161514131211101.碳堵；2.密封垫；3.密封圈；4.弹簧；5.密封垫；6.放泄螺钉；7.滤网；8.油封；9.进油通道；10.高压油管接头；11.喷油器体；12.弹簧座；13.高压通道；14.弹簧垫片；15.针阀体；16.阀颈；17.针阀；18.喷油嘴；19.喷孔.图2缸内直喷喷油器控制电路图3歧管喷射喷油器控制电路缸内直喷的喷油器和歧管喷射的喷油器在控制方式上有很大的不同。
缸内直喷喷油器的1号线连接到了发动机控制模块内部的低电平参考电压上面，喷油器的2号线连接到了发动机控制模块内部的高电平参考电压上面。
当发动机运转时使用示波器去测量喷油器的1号线和2号线之间的波形的时候（示波器的红色探头接2号线、示波器的黑色探头接1号线，如图4所示），会得到如图5所示的波形。
图4示波器探头接线缸内直喷喷油器波形分析缸内直喷喷油器的波形一共分成了六个阶段，阶段是一条电压为0伏的直线，在这个阶段喷油器两端的，喷油器处于关闭的状态[2]。
第二个阶段表示的是喷油器内部的轴针快速的开启，由于缸内直喷的喷油器使用的是高压燃油喷射200bar之间），因此为了实现喷油器轴针的快速开启，需要使用65伏的电压作用在喷油器内部的电磁线圈上面，65伏的电压是由发动机控制模块内部的升压电容所提供的，在这一阶段喷油器内部电磁线圈上面的电流能够达到10安培左右，同时，我们还可以观察到65伏的电压并不能一直保持恒定，会逐渐的降低，这是因为发动机控制模块内部的升压电容在放电的过程中电压会逐渐的衰减所导致的。
柴油机喷油压力波形检测柴油的自燃点比汽油约低200℃，可以在压缩行程末期喷入汽缸自行着火燃烧。
因此柴油机供油系并无电量可采集。
这是柴油机检测的难点之一。
发动机综合性能分析仪在检测柴油机的供油系时，首先要将非电量的供油压力转变成电量，在不解体检验作业中，只能用外卡式传感器。
它以一定的预紧力卡夹在喷油泵与喷嘴之间的高压油管上，如图 37所示，油管在高压油脉冲的作用下产生微小膨胀，挤压外卡式传感器内的压电传感元件，产生压电电荷，经分析仪中的电荷放大器放大后供采控系统分析。
高压柴油在喷油泵出口到喷油嘴的油管沿程以波动方式传播，即在同一瞬间喷油泵端的压力和喷油嘴端的压力是不同的，图 38为实测到的喷油泵出口压力波和喷油嘴端压力波。
当喷油泵柱塞上升开始关闭进油孔时，高压油管的压力上升，当超过剩余压力Pr时，燃油即进入高压油管，当油压继续上升达喷油嘴的针阀开启压力Po时针阀开启，开始向燃烧室喷油。
所以喷油嘴实际喷油开始点落后于喷油泵的供油开始点，这一段时间差称喷油延迟。
由于延迟必将导致实际喷油提前角较几何供油提前角要小，提高针阀开启压力Po和增加油管总容积都使这一延迟加长，为使各缸供油提前角均衡，各缸高压油管都是等长度的。
针阀打开的瞬时因容积的增大和部分油进入气缸，喷油嘴端的压力微降。
但因柱塞的继续上升，喷油泵端的压力继续上升直到喷油泵回油孔打开，泵端压力速降。
但喷油嘴端的压力因高压油管的弹性收缩使压力下降缓慢，这一压力一直下降到低于喷油嘴针阀的落座压力Ps时，喷油才告终止。
这是正常压力波。
当油管中的压力波激起针阀的振动或压力波在高压油管两端的反射波过大时会引起不规则喷射或两次喷射等不正常现象。
1.上止点(TDC)传感器的安装上止点的确定对分析喷油压力波形至关重要，因此在测取压力波前必须正确安装调试TDC传感器，以供分析仪录取所测发动机的上止点信号。
厂家提供的TDC传感器有两种结构形式，即磁电式和光学式两种。
