沉箱式卫生间倒角定型钢模施工工法沉箱式卫生间倒角定型钢模施工工法一、前言在建筑工程中，卫生间是一个重要的功能区域。
为了提高卫生间的舒适度和美观度，沉箱式卫生间倒角定型钢模施工工法应运而生。
这种工法通过采用特殊的定型钢模具，可以将卫生间的角部进行倒角处理，使得卫生间更加平滑、美观。
本文将对该工法的工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析进行详细介绍。
二、工法特点沉箱式卫生间倒角定型钢模施工工法具有以下特点：1. 应用广泛：适用于各类建筑工程中的卫生间倒角处理，包括公共建筑、商业综合体、住宅小区等。
2. 高效快捷：采用模具进行施工，工序简单，操作方便，施工速度快，大幅度缩短了施工周期。
3. 施工质量高：定型钢模具具有精确的尺寸和倒角角度，可以保证施工结果的一致性和精度，提高了工程质量。
4. 美观坚固：倒角处理后的卫生间角部更加平滑，无棱角，不易积尘，同时增加了卫生间的美观度和舒适度。
三、适应范围沉箱式卫生间倒角定型钢模施工工法适用于各类卫生间倒角处理，适应范围包括但不限于：1. 卫生间墙角部位的倒角处理。
2. 楼梯间和走廊的倒角处理。
3. 卫生间门边缘的倒角处理。
4. 卫生间地面和墙面的连接部位的倒角处理。
四、工艺原理沉箱式卫生间倒角定型钢模施工工法通过采用定型钢模具和特殊施工工艺，实现卫生间倒角的精确处理。
1. 模具制作：根据设计要求制作定型钢模具，确保模具的尺寸和倒角角度符合要求。
2. 模具安装：将模具放置在待处理的卫生间角部，固定牢固，确保模具的稳定性。
3. 原材料准备：准备好混凝土和倒角处理所需的材料和工具。
4. 施工过程：按照工艺要求，将混凝土倾倒至模具中，利用专用工具进行压实和抹平。
5. 模具拆除：待混凝土凝固后，拆除模具，进行后续处理和修整。
五、施工工艺1. 设备准备：准备好所需的定型钢模具、混凝土搅拌设备、振动器等。
2. 现场清理：清理卫生间角部的尘土和杂物，并进行必要的水平测量。

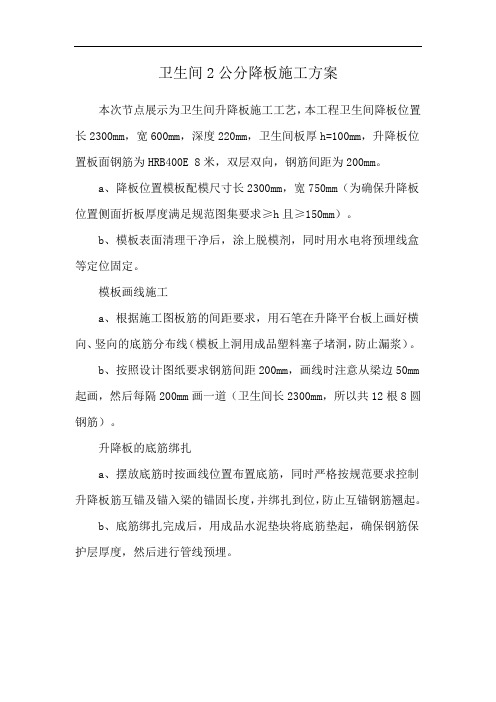

卫生间2公分降板施工方案
本次节点展示为卫生间升降板施工工艺，本工程卫生间降板位置长2300mm，宽600mm，深度220mm，卫生间板厚h=100mm，升降板位置板面钢筋为HRB400E 8米，双层双向，钢筋间距为200mm。
a、降板位置模板配模尺寸长2300mm，宽750mm（为确保升降板位置侧面折板厚度满足规范图集要求≥h且≥150mm）。
b、模板表面清理干净后，涂上脱模剂，同时用水电将预埋线盒等定位固定。
模板画线施工
a、根据施工图板筋的间距要求，用石笔在升降平台板上画好横向、竖向的底筋分布线（模板上洞用成品塑料塞子堵洞，防止漏浆）。
b、按照设计图纸要求钢筋间距200mm，画线时注意从梁边50mm 起画，然后每隔200mm画一道（卫生间长2300mm，所以共12根8圆钢筋）。
升降板的底筋绑扎
a、摆放底筋时按画线位置布置底筋，同时严格按规范要求控制升降板筋互锚及锚入梁的锚固长度，并绑扎到位，防止互锚钢筋翘起。
b、底筋绑扎完成后，用成品水泥垫块将底筋垫起，确保钢筋保护层厚度，然后进行管线预埋。

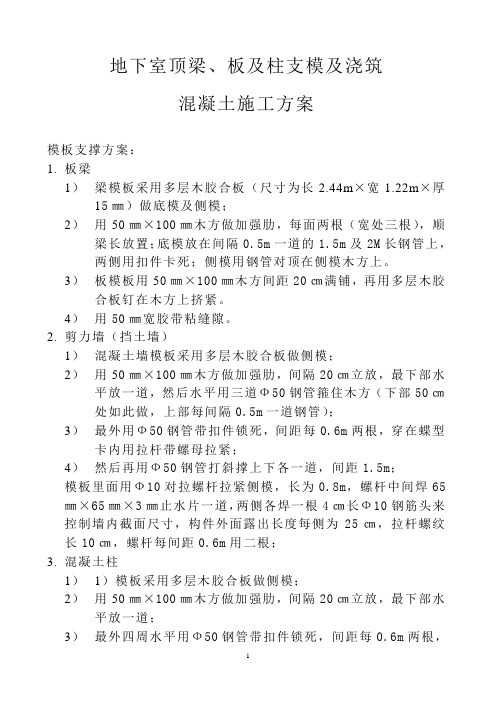

地下室顶梁、板及柱支模及浇筑混凝土施工方案模板支撑方案：1.板梁1）梁模板采用多层木胶合板（尺寸为长2.44m×宽1.22m×厚15㎜）做底模及侧模；2）用50㎜×100㎜木方做加强肋，每面两根（宽处三根），顺梁长放置；底模放在间隔0.5m一道的1.5m及2M长钢管上，两侧用扣件卡死；侧模用钢管对顶在侧模木方上。
3）板模板用50㎜×100㎜木方间距20㎝满铺，再用多层木胶合板钉在木方上挤紧。
4）用50㎜宽胶带粘缝隙。
2.剪力墙（挡土墙）1）混凝土墙模板采用多层木胶合板做侧模；2）用50㎜×100㎜木方做加强肋，间隔20㎝立放，最下部水平放一道，然后水平用三道Ф50钢管箍住木方（下部50㎝处如此做，上部每间隔0.5m一道钢管）；3）最外用Ф50钢管带扣件锁死，间距每0.6m两根，穿在蝶型卡内用拉杆带螺母拉紧；4）然后再用Ф50钢管打斜撑上下各一道，间距1.5m；模板里面用Ф10对拉螺杆拉紧侧模，长为0.8m，螺杆中间焊65㎜×65㎜×3㎜止水片一道，两侧各焊一根4㎝长Ф10钢筋头来控制墙内截面尺寸，构件外面露出长度每侧为25㎝，拉杆螺纹长10㎝，螺杆每间距0.6m用二根；3.混凝土柱1）1）模板采用多层木胶合板做侧模；2）用50㎜×100㎜木方做加强肋，间隔20㎝立放，最下部水平放一道；3）最外四周水平用Ф50钢管带扣件锁死，间距每0.6m两根，穿在蝶型卡内用拉杆带螺母拉紧；4）然后再用Ф50钢管打斜撑上下各一道，四面顶，固定在满堂红脚手架上；模板里面用Ф10对拉螺杆拉紧侧模，长为1.4m，螺杆中间焊65㎜×65㎜×3㎜止水片一道，两侧各焊一根4㎝长Ф10钢筋头来控制柱内截面尺寸，构件外面露出长度每侧为25㎝，拉杆螺纹长10㎝，螺杆每间距0.6m用二根；混凝土浇筑方案：1.运输采用混凝土罐车，现场用90KW拖式泵人工接泵管浇筑混凝土，配合布料机。
1。

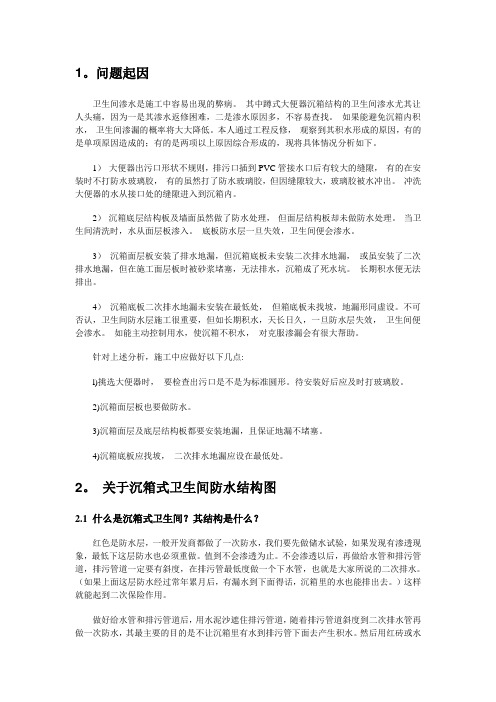

问题起因卫生间渗水是施工中容易出现的弊病。
其中蹲式大便器沉箱结构的卫生间渗水尤其让人头痛，因为一是其渗水返修困难，二是渗水原因多，不容易查找。
如果能避免沉箱内积水，卫生间渗漏的概率将大大降低。
本人通过工程反修，观察到其积水形成的原因，有的是单项原因造成的；有的是两项以上原因综合形成的，现将具体情况分析如下。
1）大便器出污口形状不规则，排污口插到PVC管接水口后有较大的缝隙，有的在安装时不打防水玻璃胶，有的虽然打了防水玻璃胶，但因缝隙较大，玻璃胶被水冲出。
冲洗大便器的水从接口处的缝隙进入到沉箱内。
2）沉箱底层结构板及墙面虽然做了防水处理，但面层结构板却未做防水处理。
当卫生间清洗时，水从面层板渗入。
底板防水层一旦失效，卫生间便会渗水。
3）沉箱面层板安装了排水地漏，但沉箱底板未安装二次排水地漏，或虽安装了二次排水地漏，但在施工面层板时被砂浆堵塞，无法排水，沉箱成了死水坑。
长期积水便无法排出。
4）沉箱底板二次排水地漏未安装在最低处，但箱底板未找坡，地漏形同虚设。
不可否认，卫生间防水层施工很重要，但如长期积水，天长日久，一旦防水层失效，卫生间便会渗水。
如能主动控制用水，使沉箱不积水，对克服渗漏会有很大帮助。
针对上述分析，施工中应做好以下几点:l)挑选大便器时，要检查出污口是不是为标准圆形。
待安装好后应及时打玻璃胶。
2)沉箱面层板也要做防水。
3)沉箱面层及底层结构板都要安装地漏，且保证地漏不堵塞。
4)沉箱底板应找坡，二次排水地漏应设在最低处。
2。
关于沉箱式卫生间防水结构图2.1 什么是沉箱式卫生间？其结构是什么？红色是防水层，一般开发商都做了一次防水，我们要先做储水试验，如果发现有渗透现象，最低下这层防水也必须重做。
值到不会渗透为止。
不会渗透以后，再做给水管和排污管道，排污管道一定要有斜度，在排污管最低度做一个下水管，也就是大家所说的二次排水。
（如果上面这层防水经过常年累月后，有漏水到下面得话，沉箱里的水也能排出去。

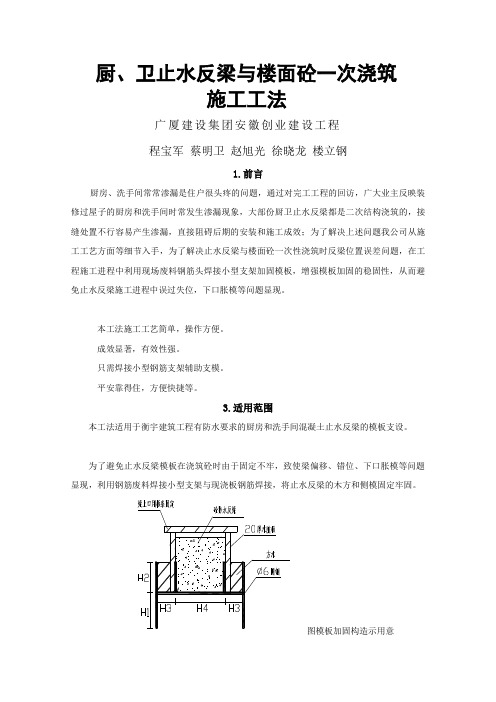

厨、卫止水反梁与楼面砼一次浇筑施工工法广厦建设集团安徽创业建设工程程宝军蔡明卫赵旭光徐晓龙楼立钢1.前言厨房、洗手间常常渗漏是住户很头疼的问题，通过对完工工程的回访，广大业主反映装修过屋子的厨房和洗手间时常发生渗漏现象，大部份厨卫止水反梁都是二次结构浇筑的，接缝处置不行容易产生渗漏，直接阻碍后期的安装和施工成效；为了解决上述问题我公司从施工工艺方面等细节入手，为了解决止水反梁与楼面砼一次性浇筑时反梁位置误差问题，在工程施工进程中利用现场废料钢筋头焊接小型支架加固模板，增强模板加固的稳固性，从而避免止水反梁施工进程中误过失位，下口胀模等问题显现。
本工法施工工艺简单，操作方便。
成效显著，有效性强。
只需焊接小型钢筋支架辅助支模。
平安靠得住，方便快捷等。
3.适用范围本工法适用于衡宇建筑工程有防水要求的厨房和洗手间混凝土止水反梁的模板支设。
为了避免止水反梁模板在浇筑砼时由于固定不牢，致使梁偏移、错位、下口胀模等问题显现，利用钢筋废料焊接小型支架与现浇板钢筋焊接，将止水反梁的木方和侧模固定牢固。
图模板加固构造示用意工艺流程：操作要点：.1施工预备（1）依照图纸和现场情形，编制专项施工方案。
（2）施工材料Φ6或Φ8短料钢筋、木方、模板、钢卷尺、工具、电焊机、灭火器等已经预备到位。
（3）对施工人员技术交底；相关人员均持证上岗。
放线定位确信止水反梁位置和钢筋支架的位置。
（1）依照图纸确信止水反梁的截面尺寸和位置。
（2）确信钢筋支架的高度、尺寸。
（3）设定钢筋支架的布置点沿梁纵向1米左右布置一个。
图利用废料钢筋焊接固定支架（1）依照原先设定的尺寸将Φ6或Φ8钢筋下料成所需的长度。
（2）用电焊机钢筋短料焊接成“工字型”支架，并焊接牢固知足焊接要求。
图待楼面板筋绑扎终止后将固定支架和板筋焊接连接。
（1）绑扎楼面钢筋，待钢筋绑扎终止后依照预先测量的支架位置布置支架钢筋。
（2）将楼面钢筋靠近固定支架的网格位置用电焊点焊，避免预先测量的位置移位。
提高厨卫间混凝土导墙一次性施工合格率发布时间：2022-07-21T05:29:01.080Z 来源：《建筑实践》2022年第41卷5期作者：刘长勇[导读] 厨卫间导墙属于整个内墙的重要组成部分刘长勇中国建筑第二工程局有限公司江苏南京 210000 摘要:厨卫间导墙属于整个内墙的重要组成部分，由于厨卫间导墙具有一定的复杂性，在施工过程中必须要格外重视。
本文结合工程实例，对提高厨卫间导墙一次施工合格率策略进行简单分析。
关键词：导墙施工；施工质量；质量控制一．引言随着我国城市现代化建设速度的加快，建筑行业发展速度加快。
人们生活水平提高的同时，对厨卫间防水质量要求越来越高。
一旦防水问题解决不好，不仅会对住户本身的经济利益造成损失，还会带来更多的业主索赔问题，以至于降低施工企业声誉。
卫生间渗漏是建筑施工中的一大通病。
由于卫生间翻边的施工质量以及众多的穿楼板管道通过。
往往许多部位防水施工不能严格按工艺要求执行，特别是卫生间翻边结构的施工质量得不到保证，其结果造成工程交工验收困难，也成为维修的重点。
在工程施工过程中，必须要采用合理的施工措施控制导墙施工质量，提高厨卫间导墙一次施工合格率。
二．工程概述某工程总建筑面积160005.76㎡。
主要由一栋13层的办公楼（12#楼），八栋住宅楼及沿街商业、公建及地库组成。
厨卫间混凝土反坎采用二次施工的方式。
混凝土强度C30,高度200，宽度同墙厚。
地下一层，地上15至27层不等，每栋每层约4条反坎，总共约有900条反坎。
三．工程现状数据分析汇总，共抽查部位361处、产生问题276条，合格率为76.44%，经过现场研讨、分析，归纳、整理了影响导墙质量效果的一些主要问题，归纳出以下5条主要问题，主要包括裂缝、平整度、孔洞、蜂窝、夹渣。
四．提高厨卫间导墙一次施工合格率的策略1.要因确认针对关联图中的全部末端因素，逐条进行调查分析，确认要因。
（1）未通过验收确认反坎浇筑前是否通过验收，经过调查，查阅混凝土浇筑令及浇筑申报表，发现已施工楼层均通过项目质量部及监理验收。
下沉式卫生间回填，要避开4点，漏水返味就基本不会出现了对于现在很多楼房中出现了一种结构下沉的卫生间，我们也称之为下沉式卫生间。
下沉式卫生间与传统的卫生间有一个本质的区别，就是它的结构地面是低于我们室内地面的。
像很多常规的做法都是低于室内地面35cm到40cm。
那么这35cm到40cm，最终就形成了一个沉厢的结构。
我们装修时，可能就会需要对这个沉箱结构进行回填，可是如果回填不注意的话，就可能出现沉箱内部积水，沉箱的底板漏水，还有可能通过沉箱向卫生间返臭味儿等等。
其实这些都是回填以及做其它的做法不规范所导致的。
所以大家需要以下四点来避免此情况的发生。
（一）：二次排水地漏要符合要求二次排水地漏是专对于下沉式卫生间出现的一种特殊的排水措施的地漏。
二次排水地漏的作用就是将沉箱内可能出现的积水及时地排走，避免沉箱内部的积水。
但是二次排水地漏如果做不好，有可能导致水排不出去，还有可能导致沉箱内部返水，返味等等问题。
所以对于二次排水地漏，大家特别需要注意。
①：位置选择要合适。
二次排水地漏的位置我们只需要关注一点，就是处在卫生间沉箱底板的最底部。
意思就是说，二次排水地漏要安装在我们下沉式卫生间底板的最低处。
在做地面的时候，我们可以向二次排水地漏进行。
找坡就是为了保证地面上所有的水都可以流向这个二次排水地漏，让水及时地流走，这样就避免了地面上的积水。
②：地漏选择要符合要求。
这里最重要的一点，也是个人建议大家选择的，就是选择深水封的地漏。
这样就避免通过二次排水地漏向我们沉箱内返臭味。
如果条件允许的话，个人建议大家选择具有防返溢功能的地漏。
所谓的防返溢的功能，就是既具有防止返水的功能，还具有防止返味的功能。
这样就保证了我们二次排水地漏的所有的功能。
（二）：沉箱内壁和底板防水要合格虽然我们下沉式卫生间会再做一次地面，地面上重新再做一次防水，但是对于下沉卫生间的下沉结构内部，我们同样也需要做一次防水。
这也就是沉箱内壁和底板的防水。
万科集团住宅卫生间降板式同层排水技术标准降板式同层排水：是同层排水的一种常用做法，卫生间楼板降板350mm，排水横支管布设在降板中的一种管道布置方式。
降板式同层排水构造做法降板式卫生间施工流程1现浇混凝土楼板——2基底清理——3反坎浇筑（侧排地漏安装）——4立管安装（管井留洞封堵）——5蓄水试验——6结构找坡层——7管道井砌筑——8防水层1——9蓄水试验——10保护层1——11横支管安装——12填充层——13细石混凝土层——14防水层2——15蓄水试验——16保护层2——17面层施工做法1、现浇混凝土楼板：浇筑楼板时振捣密实，抹楼面面层时压实抹光。
2、基底清理：应将砼基层表面尘土、油污、砂浆疙瘩、杂物清理干净。
3、反坎浇筑：1）反坎浇筑支模：在四周墙的底部及排水立管管道井沿留洞位置支模，支模高度550（高于厅房结构面200）。
2）接入管预埋及侧排安装：将排水横支管及侧排地漏排水管接入管井部分预留在反坎内。
安装侧排地漏时，侧排地漏宜紧贴结构面，并与土建紧密配合，做到一次留置正确。
填充层施工前，侧排地漏外包无纺布保护。
3）反坎浇筑：完成素砼反坎浇筑。
4、立管安装：立管施工应自下而上分层安装，采用固定支架在内墙固定；并完成排水横支管及侧排地漏排水管接入管井部分与排水立管的连接，安装完成后封堵管道井留洞。
封堵管道井留洞应分两次嵌实，留洞封堵应向侧排地漏位置找坡。
立管安装完成后应进行通水、通球试验。
试验合格方可进行下一步工序。
5、蓄水试验：在反坎浇筑及立管安装完成后，养护3－4天，进行满灌水试验24小时。
检验结构防水，不渗不漏后再进行下道工序。
蓄水试验须有专人操作及专人负责。
施工过程中每道工序须经现场监理人员认可之后，方可进行下道工序施工。
渗漏检验结果须监理及甲方代表检查认可。
6、结构找坡层：水泥砂浆找坡层，向侧排地漏位置找坡，坡度〉1%。
并在阴阳角转角处用圆角抹子抹100MM半径圆弧。
7、管道井砌筑：结构找坡层养护完毕后，方可砌筑管道井，8、防水层1：1.5厚JS聚合物水泥防水涂料（淋浴区上翻完成面1800，其余上翻完成面200。
