瞬变电磁法剖面测量一、工作仪器选择本次工作仪器选择加拿大凤凰公司的V8电发工作站。

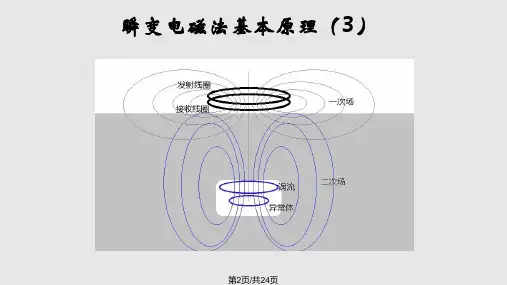

该工作站图1：V8电法工作站设备二、工作装臵及工作参数选择a.本次瞬变电磁法工作装臵采用中心回线装臵。
b．工作参数的选择野外工作参数主要包含发射频率、发射电流、发射线框尺寸、接收线框面积、采样间隔、采样点数、发射关断时间、接收延时、叠加次数等。
发射线框尺寸选择：本次工作暂定框边长为100m×100m。
最终通过试验确定。
接收线框面积：磁探头等效面积10000 m2。
发射频率：合适的发射频率，可有效的激发感应电流。
频率与接收时间成反比，即频率越小，则测量时间越长，其勘探深度就越大。
也就是说，如果需要大勘探深度，则需考虑低频率发射为佳。
至于采用何种频率，通过现场试验确定。
发射电流：原则上是发射电流尽可能大为好，但由于受线框电阻影响受到一定限制，TEM的发射机为ZT30，在供电电源足够大的情况下，可达30A。
采样间隔： TEM等间距采样间隔范围在30.4us到1.946ms间可以选择，当频率低于4Hz时，最小采样间隔变化（以二进制增加）可以从60.8us到1.946ms。
采样点数：在采样间隔Δt确定的情况下，采样点数n取决于采样时间长度T，即n=T/Δt，采样间隔30.52微秒，一般采用道数500-1000个。
发射关断时间：主要在野外开工前做试验确定。
选择的原则主要是调节采样时间正好是发射电流关断到零时刻，使响应曲线不出现“平头”或“搭拉头”。
叠加次数：外界的电子干扰总是存在的，而且随机干扰较多，对瞬变电磁信号进行多次叠加就可以有效的压制随机的干扰信号，而且叠加次数越多，压制干扰信号越有效，但另一方面，叠加次数越多，会使得采集时间越长。
所以，叠加次数选择的原则是：既要有效的压制干扰信号，使响应衰减曲线完整、光滑，又不至于使采集时间过长，做到适而可止。
通过工区试验确定。
二、TEM测量数据采集质量保证措施TEM测量时场源及传感器的布设对获取高质量的TEM数据至关重要。
