一、光学系统无限远是指共轭距离为无限远。
在显微镜的光学系统中标本所在的平面为物平面,第一次中间像所在的面为像平面,物平面与像平面之间的距离即为共轭距离。
在有限远光学系统中共轭距离为有限的(大多数为195mm,也有185mm的)。
在无限远光学系统中物镜将标本成像于无限远处(即从物镜出来的光线为平行光),需用镜间透镜再次将其成像于目镜的视场光栏处。
有限远光学系统和无限远光学系统所用的物镜是不一样的当然光学系统也是不一样的。
二、160指该显微镜的机械筒长为160mm。
机械筒长是指物镜安装端面与目镜安装端面之间的距离(指镜筒中间无任何光学器件的直筒时,如果中间有任何光学器件则应换算成等效筒长)。
160mm加物镜的光学长度(物平面到物镜安装面的距离),再减掉10mm(目镜安装面到中间像平的距离)即为显微镜的共轭距离。
无限大即指该物镜适用于无限远光学系统。
三、无限远光学系统:现在生产的显微镜,一般采用无限远光学系统无限远与有限远的区别:有限远是指固定有一定镜筒长度的光学系统.机械筒长:指从物镜的装卸端到目镜插入筒的一端(即目镜接口上端面)的距离,在国际上将显微镜标准筒长定为160mm(leica曾为170mm);金属显微镜200mm。
在有限远光学系统里它与放大倍率有关总放大倍率M=物镜放大率Mob*目镜放大率MocMob=标准镜筒长度160mm/物镜焦距F1 Moc=明示距离250/目镜焦距F2无限远光学系统就是在物镜与中间像平面之间装上一个结像透镜,使中间光线转为平行光束,理论上光束可延伸到无限远,不受机械筒长的限制;所以无限远光学系统中间可附加多个光学附件,并不影响成像质量;而且并不受以上公式限制。
四、如果无限远光学系统,在物镜上会标示出“8”;有限远的话一般会标出机械筒长如160mm 等。
标示的为光学系统而非物镜系统。
至于个别品牌广告上或许会出现“无限远色差校正xxx光学系统”等,其中无限远指的是其光学系统,色差校正则是物镜对透镜成像产生的位置色差校正的能力,以现在光学发展的水平,现在生产的物镜都具有消色差功能。

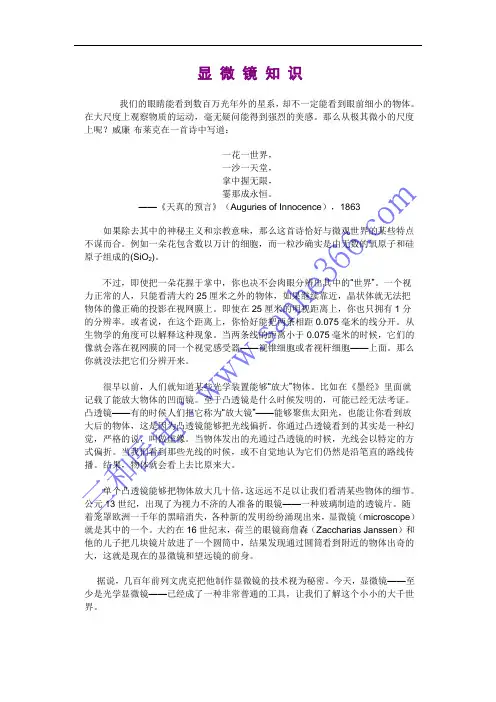

显微镜知识我们的眼睛能看到数百万光年外的星系,却不一定能看到眼前细小的物体。
在大尺度上观察物质的运动,毫无疑问能得到强烈的美感。
那么从极其微小的尺度上呢?威廉·布莱克在一首诗中写道:一花一世界,一沙一天堂,掌中握无限,霎那成永恒。
——《天真的预言》(Auguries of Innocence),1863如果除去其中的神秘主义和宗教意味,那么这首诗恰好与微观世界的某些特点不谋而合。
例如一朵花包含数以万计的细胞,而一粒沙确实是由无数的氧原子和硅原子组成的(SiO2)。
不过,即使把一朵花握于掌中,你也决不会肉眼分辨出其中的“世界”。
一个视力正常的人,只能看清大约25厘米之外的物体,如果继续靠近,晶状体就无法把物体的像正确的投影在视网膜上。
即使在25厘米的明视距离上,你也只拥有1分的分辨率。
或者说,在这个距离上,你恰好能把两条相距0.075毫米的线分开。
从生物学的角度可以解释这种现象。
当两条线的距离小于0.075毫米的时候,它们的像就会落在视网膜的同一个视觉感受器——视锥细胞或者视杆细胞——上面。
那么你就没法把它们分辨开来。
很早以前,人们就知道某些光学装置能够“放大”物体。
比如在《墨经》里面就记载了能放大物体的凹面镜。
至于凸透镜是什么时候发明的,可能已经无法考证。
凸透镜——有的时候人们把它称为“放大镜”——能够聚焦太阳光,也能让你看到放大后的物体,这是因为凸透镜能够把光线偏折。
你通过凸透镜看到的其实是一种幻觉,严格的说,叫做虚像。
当物体发出的光通过凸透镜的时候,光线会以特定的方式偏折。
当我们看到那些光线的时候,或不自觉地认为它们仍然是沿笔直的路线传播。
结果,物体就会看上去比原来大。
单个凸透镜能够把物体放大几十倍,这远远不足以让我们看清某些物体的细节。
公元13世纪,出现了为视力不济的人准备的眼镜——一种玻璃制造的透镜片。
随着笼罩欧洲一千年的黑暗消失,各种新的发明纷纷涌现出来,显微镜(microscope)就是其中的一个。
显微镜,顾名思义就是显示微观世界、观察物体做观结构的仪器。
1590年,人类发明第一台显微镜至今,显微镜主要可分为:光学显微、电子显微、原子力显微镜。
电子显微诞生于20世纪30年代,原子力显微镜诞生于20世纪80年代,它们有一共同特性:不是通过光学成像而是通过检测电子東或原子间相互作用力间接成像,即是通过电子成像、原子力成像,由于眼時不能直接观察,所以需要由相关的感应器经过计算机换算合成我们可以观察的图像照片,只能观察静态物体,不可实时观察,显微图像照片都是黑白图像,分辦率都很高,最高分辦率可达到0.2纳米,属于研究级别的显微镜,操作复杂,价格昂贵。
(注光学显微镜的分辦率最高只能达到0.2微米,而人眼的分率一般为0.2毫米)这里重点解读历史久远,应用广泛,适合我们普通教学的光学显微镜。
光学显微镜最主要的特点是通过光学成像它是由多个透镜组通过光学设计组合构成。
光学显微镜成像是一种光的艺术,在配合各种不同的光源时,可形成各种不同类型的影像,演变形成了各种类型的显微锐。
我们根据显微的技术进步及不同的观察方式为节点,把光学显微的发展历程划分成四个阶段。
单目显微镜(显微镜发展的1.0阶段)1590年,诞生了人类第一台显微镜。
由于处于显微镜萌芽阶段,光学技术不发达,因此当时开发的显微镜为单光路直筒设计,只能使用一只目镜进行观寮,因此称作单目显微镜。
单目显微镜受当时的电子、机械、光学等技术的局限,通常具有以下几种特点:2)采用反光镜反射自然光提供照明2)粗、细准焦螺旋采用分离式3)载物台为单层结构,且不可移动;早期影像技术还未起步,使得显微镜下的微观世界只能即时观察,若想把看到的微观世界呈现出来,与他人进行沟通交流,就需通过笔、纸把观察到的影像,以临的方式绘画出来,因此生物绘画就成了当时生物学工作者的一项必备技能。
生物绘画要求观察者左眼进行观察,右眼辅助绘画,难度较高,绘画结果精度较任,且容易受到人为主观因素的影响而失真。

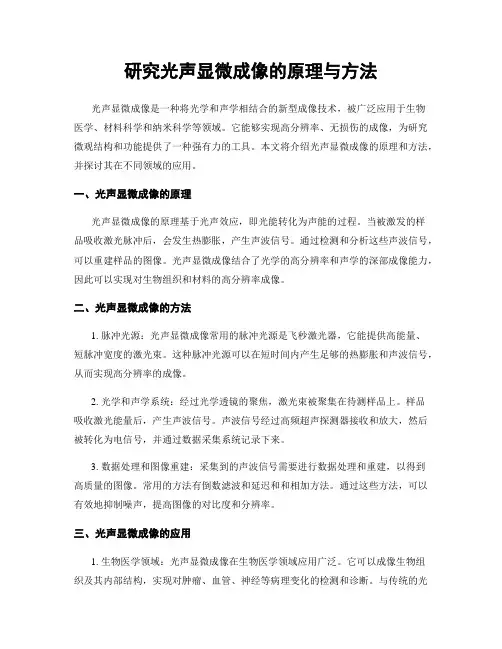

研究光声显微成像的原理与方法光声显微成像是一种将光学和声学相结合的新型成像技术,被广泛应用于生物医学、材料科学和纳米科学等领域。
它能够实现高分辨率、无损伤的成像,为研究微观结构和功能提供了一种强有力的工具。
本文将介绍光声显微成像的原理和方法,并探讨其在不同领域的应用。
一、光声显微成像的原理光声显微成像的原理基于光声效应,即光能转化为声能的过程。
当被激发的样品吸收激光脉冲后,会发生热膨胀,产生声波信号。
通过检测和分析这些声波信号,可以重建样品的图像。
光声显微成像结合了光学的高分辨率和声学的深部成像能力,因此可以实现对生物组织和材料的高分辨率成像。
二、光声显微成像的方法1. 脉冲光源:光声显微成像常用的脉冲光源是飞秒激光器,它能提供高能量、短脉冲宽度的激光束。
这种脉冲光源可以在短时间内产生足够的热膨胀和声波信号,从而实现高分辨率的成像。
2. 光学和声学系统:经过光学透镜的聚焦,激光束被聚集在待测样品上。
样品吸收激光能量后,产生声波信号。
声波信号经过高频超声探测器接收和放大,然后被转化为电信号,并通过数据采集系统记录下来。
3. 数据处理和图像重建:采集到的声波信号需要进行数据处理和重建,以得到高质量的图像。
常用的方法有倒数滤波和延迟和和相加方法。
通过这些方法,可以有效地抑制噪声,提高图像的对比度和分辨率。
三、光声显微成像的应用1. 生物医学领域:光声显微成像在生物医学领域应用广泛。
它可以成像生物组织及其内部结构,实现对肿瘤、血管、神经等病理变化的检测和诊断。
与传统的光学成像技术相比,光声显微成像具有更高的分辨率和更深的成像深度,可以为早期癌症的检测和治疗提供有力支持。
2. 材料科学领域:光声显微成像在表面粗糙度测量、涂层检测和微纳米材料研究等方面有着重要的应用。
通过对材料的声波信号进行成像,可以获得材料的形貌、力学性能等信息,为材料科学的研究和开发提供了新的手段。
3. 纳米科学领域:光声显微成像在纳米科学领域具有潜在的应用前景。

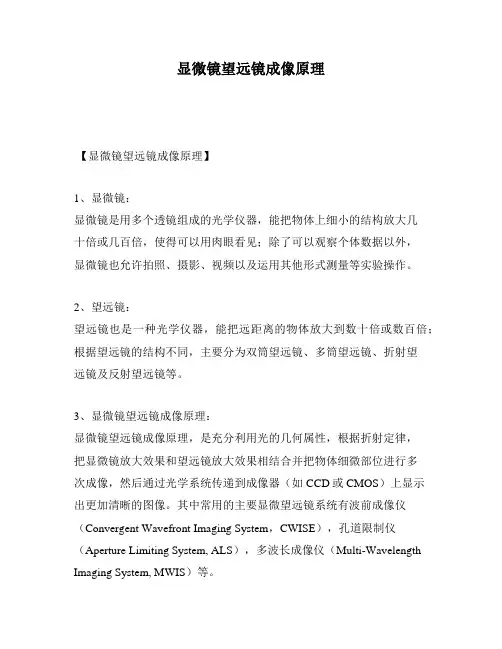

显微镜望远镜成像原理【显微镜望远镜成像原理】1、显微镜:显微镜是用多个透镜组成的光学仪器,能把物体上细小的结构放大几十倍或几百倍,使得可以用肉眼看见;除了可以观察个体数据以外,显微镜也允许拍照、摄影、视频以及运用其他形式测量等实验操作。
2、望远镜:望远镜也是一种光学仪器,能把远距离的物体放大到数十倍或数百倍;根据望远镜的结构不同,主要分为双筒望远镜、多筒望远镜、折射望远镜及反射望远镜等。
3、显微镜望远镜成像原理:显微镜望远镜成像原理,是充分利用光的几何属性,根据折射定律,把显微镜放大效果和望远镜放大效果相结合并把物体细微部位进行多次成像,然后通过光学系统传递到成像器(如CCD或CMOS)上显示出更加清晰的图像。
其中常用的主要显微望远镜系统有波前成像仪(Convergent Wavefront Imaging System,CWISE),孔道限制仪(Aperture Limiting System, ALS),多波长成像仪(Multi-Wavelength Imaging System, MWIS)等。
(1)波前成像仪:波前成像仪是利用光学元件实现平行光束在待成像物体上的多次成像,然后将反射的波前信息放大投射到成像系统(CCD或CMOS)上,形成有序的波前图像,实现准确快速的光学成像目标物。
(2)孔道限制仪:孔道限制仪是利用亚光学元件将空间中的待成像物体处的可见光束压缩,然后在进入CCD器件前,将光束空间中的多路信号信息统一成一路信号信息,从而达到增强成像效果的作用。
(3)多波长成像仪:多波长成像仪是将潜藏在金属、液体、材料等待成像物体内部的多路波长的信息通过特殊的光学系统,收集整合到一个成像器件上,有效地提升了定点成像技术的精度。

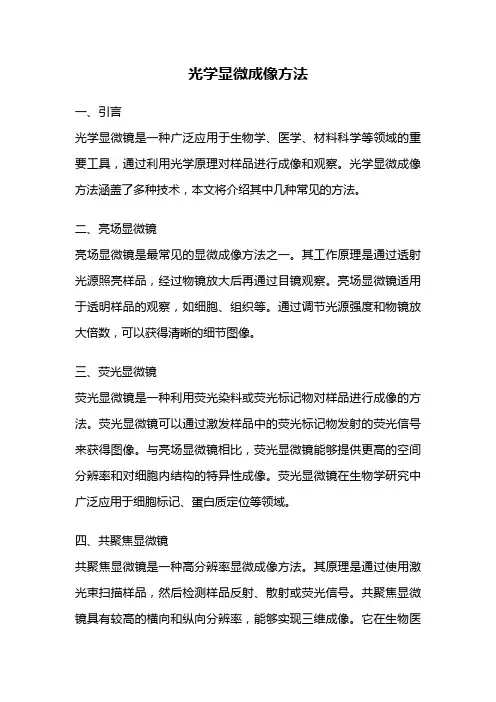

光学显微成像方法一、引言光学显微镜是一种广泛应用于生物学、医学、材料科学等领域的重要工具,通过利用光学原理对样品进行成像和观察。
光学显微成像方法涵盖了多种技术,本文将介绍其中几种常见的方法。
二、亮场显微镜亮场显微镜是最常见的显微成像方法之一。
其工作原理是通过透射光源照亮样品,经过物镜放大后再通过目镜观察。
亮场显微镜适用于透明样品的观察,如细胞、组织等。
通过调节光源强度和物镜放大倍数,可以获得清晰的细节图像。
三、荧光显微镜荧光显微镜是一种利用荧光染料或荧光标记物对样品进行成像的方法。
荧光显微镜可以通过激发样品中的荧光标记物发射的荧光信号来获得图像。
与亮场显微镜相比,荧光显微镜能够提供更高的空间分辨率和对细胞内结构的特异性成像。
荧光显微镜在生物学研究中广泛应用于细胞标记、蛋白质定位等领域。
四、共聚焦显微镜共聚焦显微镜是一种高分辨率显微成像方法。
其原理是通过使用激光束扫描样品,然后检测样品反射、散射或荧光信号。
共聚焦显微镜具有较高的横向和纵向分辨率,能够实现三维成像。
它在生物医学研究中得到广泛应用,如细胞内结构观察、细胞活动跟踪等。
五、相差显微镜相差显微镜是一种透射显微镜的改进型。
它利用样品中不同部分对光的相位差引起的干涉现象来增强成像对比度。
相差显微镜适用于观察不透明样品,如金属、纤维等。
相对于亮场显微镜,相差显微镜能够提供更好的细节对比度,使样品的微小变化更加明显。
六、偏振显微镜偏振显微镜是一种利用偏振光特性对样品进行成像的方法。
它通过使用偏振器和旋转偏振片来控制光的偏振方向和强度,从而观察样品的光学性质和结构。
偏振显微镜广泛应用于材料科学、地质学和生物学等领域,如观察晶体结构、纤维取向等。
七、总结光学显微成像方法是一系列应用于不同领域的技术,通过利用光学原理对样品进行成像和观察。
亮场显微镜适用于透明样品的观察,荧光显微镜适用于荧光标记物成像,共聚焦显微镜可实现高分辨率三维成像,相差显微镜适用于不透明样品的观察,偏振显微镜适用于观察样品的光学性质和结构。

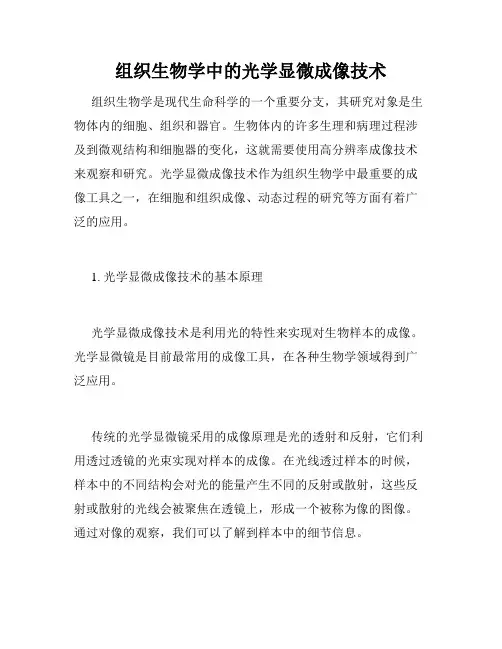

组织生物学中的光学显微成像技术组织生物学是现代生命科学的一个重要分支,其研究对象是生物体内的细胞、组织和器官。
生物体内的许多生理和病理过程涉及到微观结构和细胞器的变化,这就需要使用高分辨率成像技术来观察和研究。
光学显微成像技术作为组织生物学中最重要的成像工具之一,在细胞和组织成像、动态过程的研究等方面有着广泛的应用。
1. 光学显微成像技术的基本原理光学显微成像技术是利用光的特性来实现对生物样本的成像。
光学显微镜是目前最常用的成像工具,在各种生物学领域得到广泛应用。
传统的光学显微镜采用的成像原理是光的透射和反射,它们利用透过透镜的光束实现对样本的成像。
在光线透过样本的时候,样本中的不同结构会对光的能量产生不同的反射或散射,这些反射或散射的光线会被聚焦在透镜上,形成一个被称为像的图像。
通过对像的观察,我们可以了解到样本中的细节信息。
近年来,随着成像技术的发展,光学显微成像技术也在不断发展和变革。
高分辨成像技术的出现,如荧光显微成像技术,让科学家们能够对细胞和组织进行更精细的观察。
2. 组织生物学中的光学显微成像技术应用近年来,光学成像技术在组织生物学研究中得到了广泛的应用,如细胞和组织基础研究、药物筛选、癌症诊断等方面。
接下来,我们具体介绍几种常见的光学显微成像技术。
(1)荧光显微成像技术荧光显微成像技术是一种基于化学和物理原理的成像技术,它利用细胞或组织中的荧光染料或荧光蛋白标记的分子,在激发光线的照射下自发发出荧光信号,实现对样本的成像。
荧光显微成像技术具有高灵敏度、高空间分辨率、高时间分辨率和非破坏性等优点。
它可以实现对细胞内分子的定位和运动轨迹的研究。
荧光显微成像技术在细胞和组织的研究领域中应用广泛,尤其是在细胞和分子生物学研究中。
它可以应用于药物筛选、生物传感、蛋白质互作和代谢等方面的研究。
在癌症诊断和研究方面,荧光显微成像技术也得到了广泛的应用,它可以实现对癌细胞的检测和定位,并对癌细胞的分布、转移和代谢过程进行研究。
光学显微成像技术的进展及其应用自光学显微镜诞生以来,它一直是生物学、化学和材料科学等诸多领域的研究重要工具。
然而,随着科学技术的不断发展,光学显微成像技术也随之不断进步。
本文将会探讨光学显微成像技术的进展及其最新应用。
1. 光学显微成像技术的发展历程光学显微镜的发明可以追溯到17世纪中叶的荷兰,当时伦敦皇家学会会员罗伯特·鉴定士发明了最早的单透镜显微镜。
之后,古尔丁(Golgi)和卡玛戈(Cajal)分别发明了黑铬叠层技术和银染法,使细胞组织成像更加清晰。
20世纪初期,科学家们发明了复合显微镜,可以通过各种方式对样本进行标记,使得显微成像技术进一步完善。
到了1970年代,电子显微镜诞生并开始广泛应用。
但熟知的缺陷是无法于生命组织直接接触。
这时,激光光学扫描成像显微技术问世,它消除了电子显微镜所面临的障碍,通过多极面弯曲镜头,它可以创建出三维图像,而且不用共面组成剖面。
而2010年诺贝尔生理学或医学奖获得者莉格勒(Betzig)、莫里斯(Moerner)和韦尔纳(Werner)的探究光学超分辨显微成像技术,促进了显微成像进一步的发展,为生命科学的发展开辟出一扇新窗口。
2. 光学显微成像技术的最新应用成像分辨率的提高,增加了光学显微成像技术在多个科研领域中的应用。
此处,我们将探讨应用范围扩散成像技术的主要领域,包括生物医药、物理科学,以及材料科学。
2.1 生物医药成像技术对生命科学的应用具有显著的影响。
最近几年,隨著分辨率和速度的增加,成像技术在许多领域中呈上升趋势,并为临床提供了新的机会。
比如说,高速三维显微成像可以实时跟踪类水母的运动和神经元的运动,提供了深度的时间信息,从而使我们能够更好地理解物种行为和大脑功能。
此外,光学共振成像(ORI)技术已经被广泛运用于敬神面部修复领域,对斑马鱼的脾和肝脏等器官进行光学成像,为解决一系列医学问题提供了重要资源。
2.2 物理科学随着三维扫描和成像技术的成熟,物理科学也已经意识到可从中获益。
细胞生物学中的光学显微成像技术随着科技的不断发展,人们对于细胞的研究越来越深入,也就需要更加精细的成像技术去观察细胞的微小结构和功能。
光学显微成像技术就是其中之一,可以说是细胞生物学中最重要的技术之一。
光学显微成像技术的基本原理是利用光学透镜,将光线聚焦在样品上,然后把来自样品的光线通过各种方式转化为图像,再由相机和显示器来显示出来。
光学显微成像技术可以分为光学显微镜和荧光显微镜两种类型。
在光学显微镜中,透明的样品被置于一个内部被称为“光学路”的光路中,观察者通过透镜来放大和聚焦该样品的图像。
通过对不同的透镜设置和光学设备的调整,可以实现对细胞器、细胞核和细胞膜等组成部分的观察。
在荧光显微镜中,荧光标记被用来辅助物质的变现和观察,例如,在染色剂的帮助下,可以观察到细胞核、线粒体等具有特殊荧光的细胞组成部分。
荧光标记还可以用于跟踪蛋白质、DNA等特定分子在细胞中的动态变化。
通过对样品应用特殊构建的激光和光学滤镜,可以使荧光标记的图像清晰可见。
荧光显微技术具
有极大的灵敏度,较高的空间和时间分辨率,因此被广泛用于观
察微生物学、细胞生物学、分子生物学和生物化学等领域。
从微小细胞、组织,到大型生物体和组织切片,光学显微成像
技术都是非常实用和有用的工具。
通过可视化细胞、组织和生物
过程,它为表征和诊断细胞变异和疾病提供了可靠的工具,例如,在肿瘤检测和疾病诊断中发挥了至关重要的作用。
总体而言,光学显微成像技术在细胞生物学领域中扮演着非常
重要的角色,被广泛应用于生命科学的各个方面,极大地促进了
科研的进展和发展。
