PLC平面光波导分路器

分支器式PLC
分支器式PLC是指在裸件式PLC的基本上，在输出端使用小分 支器盒（可固定于盒体）及0.9mm套管的小型光分路器组件。
模块型PLC
模块型PLC使用ABS塑料盒封装，端口采用尾纤引出。出纤 套管是0.9mm、2.0mm、3.0mm三种。
模块型PLC的应用
主要应用于光纤分配箱、机架。
PLC Splitter (平面光波导分路器)
Planar Lightwave Circuit Splitter
PLC Splitter 简介
• • • • PLC Splitter 工作原理 PLC Splitter 主要原材料 PLC Splitter 关键过程控制 PLC Splitter 应用分类
PLC Splitter 半成品示意图
关键过程控制(PLC Splitter环境测试)
PLC Splitter老化循环设备
PLC Splitter测试设备
PLC Splitter产品都经过老化循环，以保证 符合Telcordia GR-1209-CORE 和 GR-1221-CORE 标准。
PLC Splitter技术指标
* 1.室温测试，不加连接头 2.加UPC连接头,回波损耗 >50dB,.加APC连接头,回波损耗 >55dB
PLC Splitter参数特点
（1）损耗对光波长不敏感，可以满足不同波长的传输需要。 （2）分光均匀，可以将信号均匀分配给用户。 （3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内， 不需留出很大的安装空间。 （4）单只器件分路通道很多，可以达到32路以上。 （5）多路成本低，分路数越多，成本优势越明显。
芯片技术指标
P A R A M E TE R Operating Wavelength Fiber Spacing Typ. Insertion Loss Max. Uniformity PDL Return Loss* Directivity Substrate End Face Lid Operating Temp. Chip Dimension (LxWxH) ℃ mm 10.5 x 2.5 x 2.5 dB dB dB dB dB 7.3 ≤ 0.6 ≤ 0.1 10.7 ≤ 0.8 ≤ 0.15 ≥ 55 ≥ 55 Quartz 0 Polished or 8Tilt Polished (Top or Bottom Short) Quartz Full Lid - 40 ~ + 85 10.6 x 2.5 x 2.5 / 13.8 x 3.0 x 2.5 15.5 x3.5 x 2.5 17.2 x 5.5 x 2.5 14.2 ≤ 1.5 ≤ 0.25 17.5 ≤ 1.7 ≤ 0.3 UNIT um um dB 250 6.9 1x4 1x8 1 x 16 1 x 32 1.26 ~ 1.36 / 1.48 ~ 1.65 127 / 250 10.2 127 13.7 127 16.7

的 基 础。 在 刻 蚀 过 程 中，（100） 面 速 度 较快，而（111）面极慢，随着（100）面 向下移动，就会出现倾斜的侧面，且侧面 与底面夹角为 54.74°，图 2 为 V 型槽示 意图。
V 型槽起到一个支架的作用，为了确 保光纤阵列之间的相对位置不会发生改 变，V 型槽的参数必须精确地设计。光纤 阵列之间的距离也要靠 V 型槽来固定，工 业加工中要求距离误差不能大于 0.5μm。
3 结语 本系统存储采用数字硬盘录像机，搭 配控制终端操作电脑，进行集中管理，分 开控制，控制系统功能强大、可靠，具备 先进水平。 主机具备交互式中文系统菜单，用户 可通过屏幕中文提示设定参数，具有极好 的易操作性和易维护性，可直观地掌握管 制学员考核现场情况和记录事件事实，起 到 强 有 力 的 追 溯 及 震 慑 作 用， 为 一 线 运 行安全及培训管理工作提供强有力的技术 保障。 通过系统上线后两个班级的测试，对 控制按钮、信息录入、自动生成、命名规 范等功能的测试，该系统能够稳定地工作 并很好地服务于管制员培训工作。 同时还可以在此基础上，加入人工识
2.3 服务器端 服务端主要有 NVR 服务器、控制终 端电脑及管理软件组成，主要为存储考试 视频作用及运行录音录像管理软件作用。 NVR 服务器采用的是海康威视硬盘录像 机，管理软件采用一 VC 编程，主要对图
像的处理，以及对文件名进行了定制化要 求，控制终端电脑上安装一个 485 信号接 收器，接收器安装在服务器的 USB 口上， 并通过转换软件将 485 信号转换成电脑可 以读写的 USB 信号。录音录像管理软件通 过接收不同的 485 信号判断每一路的信号 的开始与结束。
在平面光波导光分路器中，主要器件 与结构有 Y 分支、光纤和 V 型槽等，其

平面光波导分路器简介
Planar Lightwave Circuit Splitter (PLCS)
PLC是什么？
PLC是“平面光波导分路器”的简称。
PLC的功能就是将一束光的能量平均分成2n等份。
平面波导式光分路器（PLC）是采用集成光学技 术半导体工艺制作的光波导分支器件，可以在一只 芯片上实现多达1×64以上分路，在芯片两端分别耦
+
光纤
250μ m间距
127μ m间距
PLC结构分析
1. 2 PLC Chip
在一个平面板的衬底上制作所需要形状的光波导，衬底既可以做 支撑体也可以做波导的包层。
玻璃 衬底 嵌 入波导
PLC结构分析
2. PLC内部结构
UV胶固化工艺，FA采用的两次 固化。两次固化时UV光强度和 照射时间均不相同，从而避免 了胶层在强功率的UV光下，长 时间照射而引起的老化、变质 等问题。很好的保证了产品的 性能及可靠性。
UV Glue
PLC结构分析
3. PLC封装结构
Steel Tube
Chip and FA
Boot
PLC的应用
光信号传输到小区后，经过小区内的交接箱，将光信号分配 到小区内的每一栋用户楼内。
PLC的应用
ODF产品用于实现光缆、光纤的 连接与调度，主要适用于光传 输网络和光传输设备之间以及 接入网中光纤用户光缆之间的 光纤配线架（ODF） 光交接点。一般置于中心机房 或用户数较多的小区机房，安 装光分路单元、熔配一体化单 元，实现分光及调度功能。
4.0 40 4.0
PLC的封装
2. 模块式封装
PLC的封装
3. 机箱式封装
19寸机箱（1U）耦合器产品，广泛应 用于有限电视网、光无源网络、局域网 和光纤到户系统产品中。

平面波导型光分路器1） 产品介绍：平面导波型光分器（PCLSplitter ）是一种基于石英基板集成波导光功率分配器件，具有体积小、工作波长范围宽、可靠性高、分光均匀性好等特点。

特别适用于无源光网络（EPON 、BPON 、GPON 等）中连接局端和终端设备并实现光信号的分路。

上海华诚通信器材有限公司可提供1*N 全系列PLC 分路器产品，并为客户定制适合各种场合的光分路器。

所有产品均符合Telcordia GR-1209-CORE-2001、Telcordia GR-1221-CORE-1999和YD/T 2001.1-2009等标准，并通过泰尔(TLC)产品认证。

2） 产品分类：1．盒式盒式封装光分路器直接引出直径2.0mm 或3.0mm 尾纤端子，可用于桌面或托盘安装。

2．光分插片光分插片：提供光纤适配器，适合安装在无跳接光交接箱等配线机柜或箱体3 微型模块式 平面光波导分路器微型模块采用紧凑型封装壳体，既保留了传统裸纤型光分路器和带分支器型光分路器的结构小巧优点，又可以直接引出直径0.9mm 尾纤，应用方便。

可用于接头盒、分线盒等内安装4．托盘式普通光交适配器型托盘式光分路器：提供光纤适配器，适合安装在光交接箱等配线机柜或箱体5. 机架式机架式封装光分路器提供适配器，适合19英寸标准机架安装。

2）平面波导型光分路器特性：·低插入损耗·偏低振相关损耗·紧凑精巧设计·分光均匀性好·工作波长范围宽：从1260mm到1610mm·工作温度范围广：从﹣40℃到85℃3）应用光纤到点（FTTX）光纤到户系统（FTTH）无光源网络（PON）本地局域网（LAN）有线电视网络（CATV）其他光信号分路系统4）符合·Telcordia GR-1209-CORE-2001·Telcordia GR-1221-CORE-1999·YD/T 2000.1-20095)光电性能指标表1 裸光纤型1×N 光分路器光学特性。

平面波导型光分路器一、什么是平面波导型光分路器？平面波导型光分路器（Planar Lightwave Circuit, PLC）是一种基于光波导技术的光学器件，用于将一个输入端口的光信号分成多个输出端口。

它是一种集成度高、尺寸小、损耗低、稳定性好的光学器件，被广泛应用于通信系统中。

二、平面波导型光分路器的结构平面波导型光分路器由三个部分组成：输入端口、输出端口和波导网络。

其中，输入端口是将外界的信号引入到器件中；输出端口则是将信号从器件中输出；而波导网络则是将输入信号按照特定的比例分配到不同的输出端口上。

三、平面波导型光分路器的工作原理平面波导型光分路器的工作原理基于多模干涉(Multimode Interference, MMI)效应。

当一个单模传输线(如单模光纤)与一个MMI耦合时，由于传输线上只有一个传播模式，在MMI内部会产生多个等效模式，这些等效模式之间会发生相互干涉，从而实现对输入信号进行分配。

四、平面波导型光分路器的优点1. 集成度高：平面波导型光分路器可以集成在光芯片上，与其他光学器件组成复杂的系统，从而实现高度集成化。

2. 尺寸小：由于采用了微纳加工技术，平面波导型光分路器的尺寸非常小，可以满足高密度封装的需求。

3. 损耗低：平面波导型光分路器采用了低损耗材料和优化的结构设计，使其损耗非常低。

4. 稳定性好：平面波导型光分路器采用了可靠的制造工艺和优化的结构设计，使其具有很好的稳定性和可靠性。

五、平面波导型光分路器的应用1. 光通信系统中：平面波导型光分路器被广泛应用于WDM系统、OLT/ONT、PON等领域。

2. 光传感领域中：平面波导型光分路器可以应用于温度、压力、形变等量测领域。

3. 生物医学领域中：平面波导型光分路器可以应用于生物传感、医学诊断等领域。

六、平面波导型光分路器的发展趋势1. 高速化：随着通信技术的不断发展，对于平面波导型光分路器的速度要求也越来越高。

2. 集成化：未来平面波导型光分路器将更加集成化，可以与其他器件组成更加复杂的系统。

优点
PLC的缺点
（1）器件制作工艺复杂，技 术门槛较高，目前芯片被国外 几家公司垄断，国内能够大批 量封装生产的企业很少。 （2）相对于熔融拉锥式分路 器成本较高，特别在低通道分 路器方面更处于劣势。
缺点
PLC的封装
PLC分路器的封装过程包括耦合对准和粘接等操作。PLC分 路器芯片与光纤阵列的耦合对准有手工和自动两种，最常用 的是自动对准，它是通过光功率反馈形成闭环控制，因而对 接精度和对接的耦合效率高。
当显微观测系 统观察到波导 输出端的光斑 达到理想的效 果后，移开显 微观测系统。
封装步骤
（5） （6） （7）当波导输出端光纤阵列的光功率值达到 将波导输出端光纤阵列（FA）的第一 将光纤阵列入射端6.328微米波长的光源 最大且尽量相等后，再进行点胶工作。 和第八通道清洗干净，幵用吹气球吹干。 切换为1.310/1.550微米的光源，启动光功 （8）重复步骤（6），再次寻找波导输出端光 再采用步骤(2)的方法将波导输出端不 率搜索程序自动调整波导输出端与光纤阵 纤阵列接收到的光功率最大值，以保证点胶后 光纤阵列连接幵刜步调整到合适的位置。 列的位置，使波导出射端接收到的光功率 波导与光纤阵列的最佳耦合对准，并将其固化， 值最大，且两个采样通道的光功率值应尽 然后将其连接到双通道功率计的两个探 再进行后续操作，完成封装。 量相等。 测接口上。
PLC简介
1
制作过程
PLC简介
2
工作原理
3
4
优缺点
封装
PLC制作过程
PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术） 制作。光波导阵列位于芯片的上表面，分路功能集成在芯 片上，也就是在一只芯片上实现1：1等分路；然后，在芯 片两端分别耦合输入端以及输出端的多通道光纤阵列并进 行封装。

PLC光分路器产品介绍及生产流程
产品介绍
PLC平面光波导分路器,由尾纤，核心芯片，光纤阵列，外壳（ABS盒，钢管），连接器和光缆等组成。

基于平面的光波导技朮,以精准的耦光制程实现光学输入平均地转换为多个光学输出。

我司采用优质的PLC芯体,先进自主的生产和制造工艺和良好的品质保证,为国内外用户持续不断地提供光学性能优质,稳定性和可靠性极高的PLC平面光波导产品。

微型一体化的封装设计装满足各种应用场合上的需求。

产品图片
背景技术
PLC平面光波导技术是用半导体工艺制作光波导分支器件,分路的功能在芯片上完成,可以在一只芯片上实现多达64个分路,然后在芯片两端分别耦合封装输入端和输出端多信道光纤数组。

器件的优点
(1) 损耗对传输光波长不敏感,可以满足不同波长的传输需要
(2) 分光均匀﹐可以将信号均匀分配给用户
(3) 结构紧凑﹐体积小﹐可以直接安装在现有的各种交接箱内﹐不需特殊设计留出很大的安装空间
(4) 单只器件分路信道很多﹐可以达到64路
(5) 多路成本低﹐分路数越多﹐成本优势越明显
器件的缺点
(1) 器件制作工艺复杂﹐技术门槛较高﹐目前芯片被国外几家公司垄断﹐国内能够大批量封装生产的企业也只有很少几家﹔
(2) 相对于熔融拉锥式分路器成本较高﹐特别在低信道分路器方面更处于劣势。

核心芯体主要规格
主要规格 (S/P分别表示标准品和优质品) 工艺流程图。

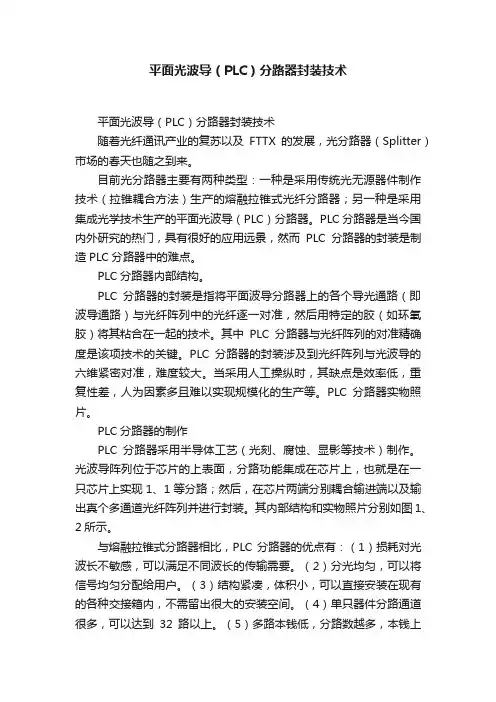

平面光波导（PLC）分路器封装技术平面光波导（PLC）分路器封装技术随着光纤通讯产业的复苏以及FTTX的发展，光分路器（Splitter）市场的春天也随之到来。

目前光分路器主要有两种类型：一种是采用传统光无源器件制作技术（拉锥耦合方法）生产的熔融拉锥式光纤分路器；另一种是采用集成光学技术生产的平面光波导（PLC）分路器。

PLC分路器是当今国内外研究的热门，具有很好的应用远景，然而PLC分路器的封装是制造PLC分路器中的难点。

PLC分路器内部结构。

PLC分路器的封装是指将平面波导分路器上的各个导光通路（即波导通路）与光纤阵列中的光纤逐一对准，然后用特定的胶（如环氧胶）将其粘合在一起的技术。

其中PLC分路器与光纤阵列的对准精确度是该项技术的关键。

PLC分路器的封装涉及到光纤阵列与光波导的六维紧密对准，难度较大。

当采用人工操纵时，其缺点是效率低，重复性差，人为因素多且难以实现规模化的生产等。

PLC分路器实物照片。

PLC分路器的制作PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术）制作。

光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后，在芯片两端分别耦合输进端以及输出真个多通道光纤阵列并进行封装。

其内部结构和实物照片分别如图1、2所示。

与熔融拉锥式分路器相比，PLC分路器的优点有：（1）损耗对光波长不敏感，可以满足不同波长的传输需要。

（2）分光均匀，可以将信号均匀分配给用户。

（3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内，不需留出很大的安装空间。

（4）单只器件分路通道很多，可以达到32路以上。

（5）多路本钱低，分路数越多，本钱上风越明显。

同时，PLC分路器的主要缺点有：（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业很少。

（2）相对于熔融拉锥式分路器本钱较高，特别在低通道分路器方面更处于劣势。

PLC分路器封装技术PLC分路器的封装过程包括耦合对准和粘接等操纵。

PLC型光分路器产品介绍一、PLC型光分路器原理具体来说，PLC型光分路器包括三个主要部分：输入波导、输出波导和耦合器。

输入波导接收来自光纤的信号，然后通过耦合器将光信号分布到多个输出波导上，从而实现信号的分配和转发。

PLC器件的通道数量可以根据需求进行定制，通常有1x2、1x4、1x8、1x16、1x32等不同规格。

二、PLC型光分路器特点1.低损耗：PLC型光分路器在光信号的分配和转发过程中，能够保持较低的光损耗，使得信号的传输更加稳定可靠。

2.声带宽平衡：PLC型光分路器采用平面光波导技术，能够实现不同通道之间的光信号的均匀分配，避免了光信号的异步和扩散现象，提高了信号的传输质量。

3.多通道：PLC型光分路器能够同时处理多个通道的光信号，满足不同用户对信号分配和转发的需求，提高了网络的传输效率。

4.小型化：PLC器件的制造工艺相对简单，可实现高度集成，使得PLC型光分路器的体积小巧，适用于不同封装形式，如模块封装、端面封装等。

5. 宽工作波长范围：PLC型光分路器可以适用于不同波长范围的光信号分配和转发，常见的工作波长范围包括1310nm、1490nm、1510nm、1550nm等。

三、PLC型光分路器应用领域1.光通信系统：PLC型光分路器广泛应用于光通信系统中，用于实现光信号的分配和转发，将光信号从一条光纤引导到多个终端设备上，提高光网络的覆盖范围和传输能力。

2.光传感系统：PLC型光分路器可用于光传感系统中，将光信号分配到不同的传感器上，实现对光信号的实时监测和分析，广泛应用于环境监测、安防监控等领域。

3.数据中心：随着云计算和大数据时代的到来，数据中心的需求日益增加。

PLC型光分路器可用于数据中心的光网络，实现光信号的高效分配和转发，提高数据中心的传输速率和可靠性。

4.光传输网：PLC型光分路器可用于大规模光传输网中，将光信号从主干网络引导到不同的支线网络上，实现网络的灵活扩展和优化。

平面光波导分路器工作原理简介The operating principle of PlanarLightwave Circuit (PLC) splitter专业2009-12-27 10:55:40 阅读10 评论1 字号：大中小订阅分路器作为FTTx网络的核心部件，其在无源光网络(Passive Optical Network, PON)的一个典型应用表现在以下两个方面：1.作为下行光信号(1490nm和1550nm)的功率分配器(Power splitter)使用2.作为上行光信号(1310nm)的合束器(Combiner)使用详细的组网形式不是这里的讨论重点，读者可以参考相关专著(如Gerd Keiser的《FTTX Concepts and Applications》)。

这里主要讨论的是分路器的工作原理和性能。

目前市场上主流的分路器主要基于两种技术形式：熔融拉锥型(Fused Biconical Taper, FBT)和平面光波导(PLC)型。

同样的，两种技术形式孰优孰劣，这里不作评论。

无论基于何种技术形式的分路器，都是基于1 x 2基本结构的级联而成。

FBT的1 x 2结构是一耦合器，而PLC的是一Y分支结构。

这个看似简单的Y分支构件，其实并不简单，因为分路器的性能优劣很大程度上就是由它决定的。

如何设计一个性能优异的Y分支结构属于技术机密(Classified technology)，这里不便讨论。

这里仅就基于平面光波导技术的一个Y分支结构的分路器，即1 x 2分路器的工作原理作一简介。

其实也就是从物理本质上粗略地解释为什么1 x 2分路器无论是上行，还是下行信号，其插入损耗都是3 dB。

1 x 2分路器的功能结构可以用图1(a)的框图来表示：一个单模输入波导，两个单模输出波导。

中间用来分束的结构有很多种，这里只给出了3种结构：图1(b)的定向耦合器型(Directional Coupler, DC)，图1(c)的无间距定向耦合器型(Zero-Gap Directional Coupler, ZGDC)，以及图1(d)的模斑转换器型(Spot Size Converter, SSC)。

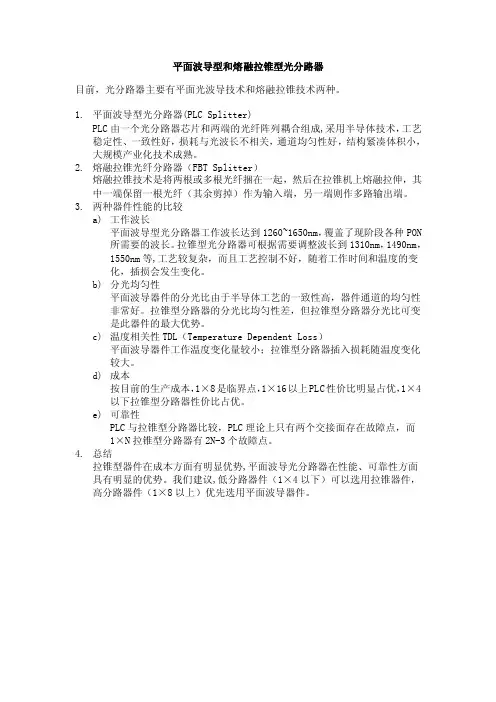

平面波导型和熔融拉锥型光分路器目前，光分路器主要有平面光波导技术和熔融拉锥技术两种。

1.平面波导型光分路器(PLC Splitter)PLC由一个光分路器芯片和两端的光纤阵列耦合组成,采用半导体技术，工艺稳定性、一致性好，损耗与光波长不相关，通道均匀性好，结构紧凑体积小，大规模产业化技术成熟。

2.熔融拉锥光纤分路器（FBT Splitter）熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，其中一端保留一根光纤（其余剪掉）作为输入端，另一端则作多路输出端。

3.两种器件性能的比较a)工作波长平面波导型光分路器工作波长达到1260~1650nm，覆盖了现阶段各种PON所需要的波长。

拉锥型光分路器可根据需要调整波长到1310nm，1490nm，1550nm等,工艺较复杂，而且工艺控制不好，随着工作时间和温度的变化，插损会发生变化。

b)分光均匀性平面波导器件的分光比由于半导体工艺的一致性高，器件通道的均匀性非常好。

拉锥型分路器的分光比均匀性差，但拉锥型分路器分光比可变是此器件的最大优势。

c)温度相关性TDL（Temperature Dependent Loss）平面波导器件工作温度变化量较小；拉锥型分路器插入损耗随温度变化较大。

d)成本按目前的生产成本，1×8是临界点，1×16以上PLC性价比明显占优，1×4以下拉锥型分路器性价比占优。

e)可靠性PLC与拉锥型分路器比较，PLC理论上只有两个交接面存在故障点，而1×N拉锥型分路器有2N-3个故障点。

4.总结拉锥型器件在成本方面有明显优势,平面波导光分路器在性能、可靠性方面具有明显的优势。

我们建议,低分路器件（1×4以下）可以选用拉锥器件，高分路器件（1×8以上）优先选用平面波导器件。

平面波导光分路器技术平面光波导(PLC)分路器技术1(平面光波导技术和应用 ................................................................. .. (2)1.1 平面光波导材料.................................................................. (2)1.2 平面光波导工艺.................................................................. (3)1.3 平面光波导的应用.................................................................. .. (4)2 FTTH核心器件---光分路器的分类及介绍 ................................................................. (6)2.1熔融拉锥光纤分路器(Fused FiberSplitter) .......................................................... . (6)2.2 平面光波导功率分路器(PLC Optical PowerSplitter) (7)2.3 两种光分路器的总结 ................................................................. (7)3 全球FTTH大发展下的PLC光分路器产业现状.................................................................. . (8)3.1 国外FTTH发展现状 ................................................................. . (8)3.2 国FTTH光分路器观察:热点归热点市场归市场 .................................................................15平面光波导(PLC)分路器技术1(平面光波导技术和应用随着FTTH的蓬勃发展，PLC(Planar Lightwave Circuit,平面光路)已经成为光通信行业使用频率最高的词汇之一，而PLC的概念并不限于我们光通信人所熟知的光分路器和AWG，其材料、工艺和应用多种多样，下面略作介绍。

平面波导型光分路PLCSplitter的几大封装类型平面波导型光分路器（PLC Splitter）是一种基于石英基板的集成波导光功率分配器件，其主要作用是将光信号从一根光纤中分至多条光纤中。

器件由一个光分路器芯片和两端的光纤阵列耦合而成，芯片是核心组件，芯片的好坏与分路通道直接影响到整个分路器的价格，芯片有一个输入端和N个输出端波导。

光纤阵列位于芯片的上表面，封上外壳，组成一个有一个输入和N个输出光纤的光分路器。

PLC分路器PLC分路器具有优良的光学性能、高稳定性和高可靠性，可广泛应用于PON网络中。

PLC分路器有不同的封装类型，以满足不同的场景应用需求。

器件结构裸光纤型PLC光分配器在其所有端部留下裸光纤。

主要适用于不经常拆卸的场合，如电缆连接器盒、光纤配电盘等。

裸光纤型PLC光分配器微型封装结构微型光分路器是微型钢管封装，可分为带连接头尾纤和不带连接头尾纤。

连接器通常有SC、LC、FC和ST类型。

可安装在光缆接头盒，模块盒，配线箱。

微型光分路器扇出型PLC分路器扇出型PLC分路器通常用0.9mm光纤，通过一段束状扇出套件，分出单根光纤分支，可端接不同类型的连接器。

可有效地安装在光纤DP盒、光纤接头盒或者其他小型终端盒内。

扇出型PLC分路器ABS盒式PLC分路器盒式封装的分路器是目前各运营商使用最多的类型，ABS封装方式紧凑，应用更灵活。

ABS盒式PLC分路器机架式PLC分路器机架式光分路器是为标准19'机柜安装设计的，可满足数据中心或服务器机房对高布线密度的要求。

一般采用金属盒封装，在光纤工程中安装方便，对PLC分路器器件起到良好的保护作用。

有各种适配器安装接口例如SC, LC, FC或ST连接器。

机架式光分路器广泛应用于FTTX 项目，有线电视系统及数据通信中心。

机架式PLC分路器壁挂式PLC分路器壁挂式PLC分配器的箱体通常采用ABS材料，为光纤的直连、端接或分支连接提供可靠的保护。
