止回阀培训课件

阀门培训课件（二）引言概述：阀门培训课件（二）是一份为了帮助学员更好地了解和掌握阀门知识而制作的培训文档。

本课件将介绍阀门的五个重要方面，包括阀门的种类、工作原理、选型指南、安装要点和常见故障处理等内容。

通过学习本课件，学员将能够深入了解阀门的相关知识，并能够在实际工作中运用所学知识解决问题。

正文：一、阀门的种类阀门是各种工业设备中不可或缺的组成部分。

根据不同的工作条件和需求，阀门可以分为以下几种种类：1.截止阀：用于控制介质流量的开关阀门；2.球阀：具有简单结构和良好的密封性能；3.蝶阀：流体阻力小，启闭方便；4.闸阀：适用于截断要求严格的场合；5.调节阀：可调节介质流量和压力。

二、阀门的工作原理阀门的工作原理是通过改变阀门内部通道的截面积来控制介质的流量。

常见的阀门工作原理分为以下几种：1.截止阀原理：通过阀芯的提升或下降来控制阀门的打开与关闭；2.球阀原理：通过旋转球体来实现阀门的开关；3.蝶阀原理：通过旋转阀门内部的蝶板来调节介质的流量；4.闸阀原理：通过提升闸板来截断或打开阀门；5.调节阀原理：通过调整阀门内部的活塞或隔板来控制介质的流量和压力。

三、阀门的选型指南正确的选型对于阀门的使用和性能起着至关重要的作用。

在选型阀门时，需要考虑以下几个指导因素：1.工作条件：包括介质、温度、压力等；2.阀门材料：根据介质的性质选择合适的阀门材料；3.流量要求：根据系统的流量要求选择合适的阀门；4.密封要求：根据介质的特性选择合适的阀门密封形式；5.安全要求：根据系统的安全要求选择符合标准的阀门。

四、阀门的安装要点正确的安装是保证阀门正常运行的重要条件。

在安装阀门时，需注意以下几个要点：1.保持阀门垂直：阀门的安装姿势应垂直于地面，以保证阀门正常开闭；2.连接紧固：确保阀门与管道连接紧固，避免泄漏；3.阀门周围清理：安装阀门前，需清理阀门周围的杂物，以免影响阀门使用；4.阀门试运行：安装完成后，应进行试运行，确保阀门的开闭灵活；5.标记记录：安装完成后，应记录阀门的相关信息，以便日后维护。

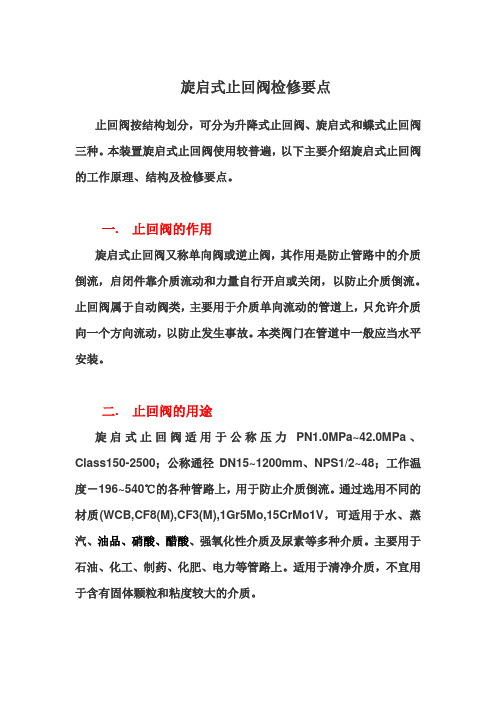

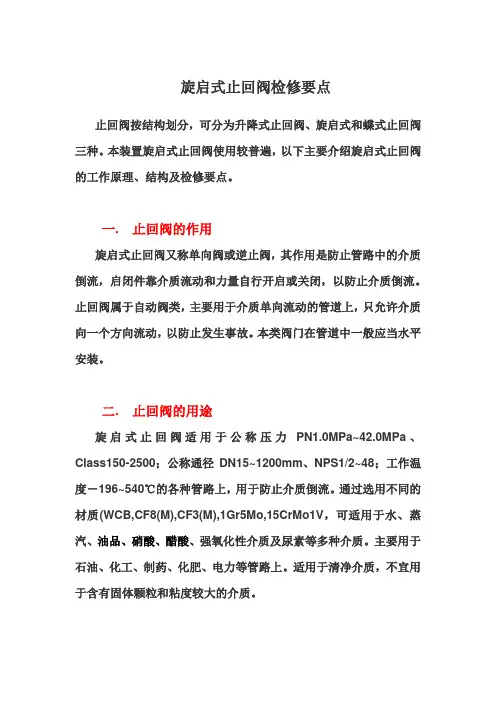

旋启式止回阀检修要点止回阀按结构划分，可分为升降式止回阀、旋启式和蝶式止回阀三种。

本装置旋启式止回阀使用较普遍，以下主要介绍旋启式止回阀的工作原理、结构及检修要点。

一. 止回阀的作用旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流，启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

本类阀门在管道中一般应当水平安装。

二. 止回阀的用途旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的各种管路上，用于防止介质倒流。

通过选用不同的材质(WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

主要用于石油、化工、制药、化肥、电力等管路上。

适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

三. 止回阀的分类止回阀按结构划分，可分为升降式止回阀、旋启式和蝶式止回阀三种，如下图：四. 止回阀的结构旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。

旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。

五. 止回阀常见故障旋启式止回阀常见故障主要有：1.阀内件损坏密封失效；2.介质倒流引起设备反转，3. 密封副夹入杂质。

1.阀内件损坏密封失效止回阀的阀瓣前后介质压力处于接近平衡，由于工况不稳，使阀瓣与阀座会出现拍打,严重时会使阀内件损坏，进而损坏密封副，出现阀内漏情况。

2.介质倒流引起设备反转密封副受损就会出现阀内漏情况，备泵也就会出现反转。

泵反转会导致叶轮等做功元件的锁紧装置出现松动，进而会引发设备事故。
