斗轮堆取料机使用维护说明书(中英文)

斗轮堆取料机安装及维护一、主要构件斗轮堆取料机（约320吨）主要由行走机构（约15.3吨）、门座（约22.6吨）、转台（约12.2吨）、上部金属结构（约55吨）、斗轮总成（约12.5吨）、配重系统（约65吨）、尾车（约65吨）、液压机构、回转机构（约14.9吨）、变幅机构、电气控制系统、喷水抑尘系统及其它附属部件组成。

1.金属构架由上部金属结构、门座、尾车、转台等组成。

上部金属结构由平衡臂、拉杆、后臂、前臂等组成；转台由箱型钢板焊接而成，与上部金属结构采用铰接；门座为四支腿门架结构，支腿分别与行走机构的平衡梁连接；尾车为主付尾车折返通过式，主尾车为固定式、付尾车是可变位的。

2.进料皮带机位于后部，该皮带机的胶带是煤场主皮带机胶带的一部分，它依靠尾车上的两组液压缸的作用完成俯仰动作，实现斗轮堆取料机的堆料和取料功能。

3.悬臂皮带机该机装在前臂上，是堆料作业和取料作业装置的组成部分，正转时将进料皮带机送来的煤通过皮带机头部堆往煤场，当斗轮从煤场取料时，悬臂皮带机反转，将斗轮取到的煤经堆取料机中心的落煤筒送往煤场的皮带机。

4.斗轮总成斗轮边缘焊有耐磨的斗齿，用以破碎冬季煤堆表面不大于100毫米的冰冻层取煤。

斗轮由机械驱动系统实现。

斗轮位于前臂一侧，借助溜料板将斗轮旋转时挖取的煤连续地供给悬臂皮带机，通过煤场主皮带机送往输煤系统。

5.俯仰机构总成由双作业油缸、三为四通电液换向阀、溢流阀和齿轮油蹦极节流阀所组成的开式油系统。

斗轮堆取料机的上部金属结构以铰座轴心为回转中心上下俯仰；取料高度为轨道平面以上10米，轨道平面以下2米；堆料高度为轨道平面以上10米。

上部金属结构的动作由高压油经三位四通电液换向阀推动双作用的油缸进行俯仰控制。

6.回转机构由行星减速器、制动器、极限转矩联轴器、防超转装置、回转角度发生器、大轴承、润滑系统等组成。

由行星减速器末端小齿轮与大齿轴承外圈齿轮相啮合，带动转台及整个上部构件进行回转运动。

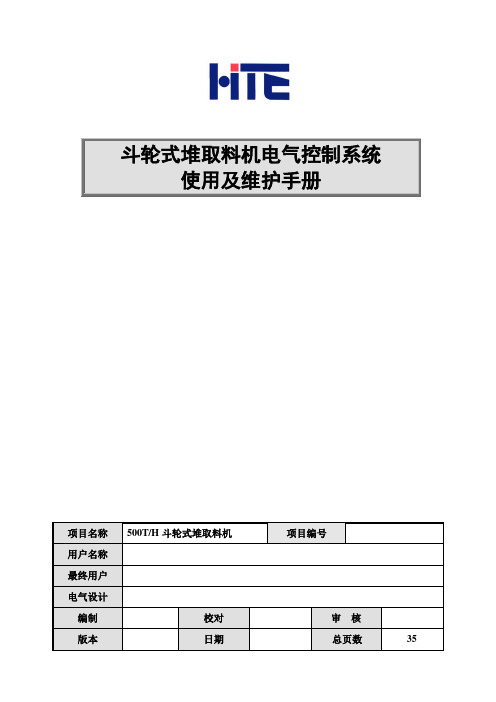

斗轮式堆取料机电气控制系统使用及维护手册项目名称500T/H斗轮式堆取料机项目编号用户名称最终用户电气设计编制校对审核目录1.电气系统设计概况 ................................ 错误！未定义书签。

1.1使用环境条件 (7)1.2供电电源及机上电源 (7)2.电气控制系统组成 ................................ 错误！未定义书签。

2.1系统概述 (9)2.2电动机 ................................................................... 错误！未定义书签。

2.3低压控制柜 (11)2.4操作站 (11)2.4.1司机室联动台 (11)2.4.2大车就地操作站 (11)2.4.3回转就地操作站 (11)2.4.4俯仰就地操作站 (12)2.4.5尾车就地操作站 (12)2.5传动系统................................................................ 错误！未定义书签。

2.5.1大车调速器 (12)2.5.2旋转调速器 (12)2.5.3悬臂皮带调速器 (12)2.6PLC自动化控制系统 (12)2.7检测元件 (13)2.7.1俯仰机构 (13)2.7.2旋转机构 (13)2.7.3大车机构 (13)2.7.4尾车变幅 (14)2.7.5料斗辅机 (14)3.操作站功能描述 .................................. 错误！未定义书签。

3.1操作站的功能划分 (15)3.2操作站的选择和切换 (15)3.3进线单元柜门操作 (15)3.4配电保护柜门操作功能描述 (16)3.5大车就地操作站操作功能描述 (17)4.电气控制系统操作 ................................ 错误！未定义书签。

斗轮堆取料机使用维护说明书二零一八年四月目录 Contents1．设备环境及性能Environment and functions of equipment2．主要结构和技术参数Main structure and technical data3．工作原理与机构概述Working principle and constitution4．斗轮机使用说明Operation instruction about the bucket wheel stacker and reclaimer 5．操作及维护说明operation and maintenance specification6．易损件明细表：List of wearable parts:本文仅对机械部分安全操作、检查维护等方面作以说明。

(该机电气控制系统另见臂式斗轮堆取料机电气说明书)The instruction only describes the safety operation, inspection and maintenance of the mechanical part.(instruction of electrical control system is in the electrical instruction)1.设备环境及性能Equipment environment and functions1.1环境climatic condition周围气温ambient temperature：max 40.8°C相对湿度relative humidity： 84%工作环境：极端积满灰尘和腐蚀性Working condition: extremely dirty and causticity工作风速working wind speed： 70Km/h非工作风速non-working wind speed：120Km/h1.2 设备性能 Equipment functions堆料能力stacking capacity：1200 t/h取料能力reclaiming capacity： 300t/h回转半径slewing radium： 35 m回转角度slewing angle：±110°物料：煤 material: coal粒度granularity： 0~50mm密度density： 0.65~0.78t/m3堆积角repose angle： 35°~50°含水率humidity： 29.2~40%堆高：轨上：12m轨下：1.5mheight of pile: up rail 12m down rail 1.5m轨距rail distance： 7 m轨道型号rail type：50kg/m走行距离：约146 m travel distance: appr. 146m尾车型式：半趴式单尾车，折返取料type of tripper: fix type供电方式：电缆卷筒 power supply: cable drum供电电压supply voltage： 6000v 50Hz供电位置：料场中部 power supply position: center of material yard地面带式输送机：（理论带面距轨顶）：1000mmground belt conveyor: (from top plane of horizontal idlers of upper idlers to top of the rail)带宽width：1400 mm 带速 speed：2.5 m/s2.主要结构和技术参数main structure and technical data（1）主要结构main structure臂式斗轮堆取料机主要由斗轮机构、上部金属结构、悬臂带式输送机、俯仰机构、转台、回转机构、门座、行走机构、中心落料斗系统、半趴式折返尾车、放缆系统、电气室、司机室、润滑系统、洒水系统、检测系统、配重、电控系统、电缆卷筒等部分组成。

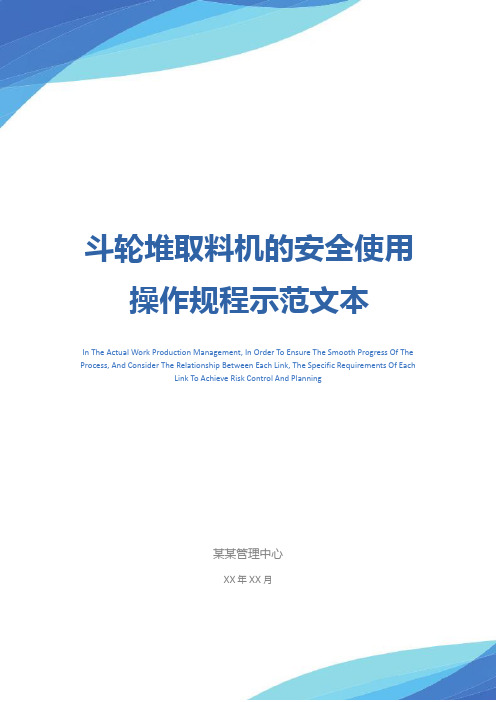

斗轮堆取料机的安全使用操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月斗轮堆取料机的安全使用操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

斗轮堆取料机系大型的特种设备，属公司重点设备之一。

为确保该设备的规范操作与合理使用，确保其安全运行，结合设备现状和我公司生产特点，特制定本安全使用操作规定，望综装一队遵照执行并切实做好落实工作。

1.斗轮机操作司机须由经过专项培训且考核合格的人员，进行操作其应熟悉本机各部结构、主要工作原理、性能、操作方法及保养知识，并按相关管理规定操作使用。

2.开动机器前，应首先将锚定器插销和夹轨器夹钳提到非工作位置，并检查各指示信号装置是否齐全、正常，机器的主要零、部件有无损伤，其发现问题，应及时处理并上报。

3.检查机构运转轨迹通道有无障碍，如存在问题，应及时处理。

确认无误后，各传动机构空载运转，如一切正常，则可操纵机器进行重载作业。

4.在操作过程中，每一步动作变动前都要打铃予以警示，响铃5秒钟后方可动作。

5.按本机器《使用说明》，规范进行堆料、取料操作。

取料时，须由上至下分层取料；整机进尺时，其层高控制在2.0—2.5m以内，防止料堆塌方造成闷车；取底层料时，取料斗斗齿离地表面距离不得小于200mm，以防止斗齿着地损伤机体。

目录1．机器用途 (2)2．主要技术性能 (2)3．结构与工作原理 (5)4．机器的安装、调试和运转 (9)5．机器的作业方式 (15)6．机器的操作规程 (18)7．润滑系统 (18)8．维护、保养与安全保护 (20)9．故障与处理 (22)10．易损件明细表 (23)11．斗轮机简图 (25)1．机器用途1.1DQL600/800·30型斗轮堆取料机，适用于焦化、大中型火力发电厂和冶金企业等行业的松散物料在储料场的堆、取。

通过传输皮带可以将松散物料运进储料场或通过传输皮带输送到所需到达的位置。

它是一种高效率、可连续作业的大型装卸设备。

1.2本产品适合在下列自然条件下使用：温度范围－29℃～＋40℃，最大风力7级的露天环境。

2.主要技术性能2.1物料特性物料种类-------------------------------------------------------------------炼焦精煤堆积密度-------------------------------------------------------------------0.8t/m粒度---------------------------------------------------------------------小于150mm 2.2整机规范设备制造厂-------------------------------------哈尔滨重工设备制造有限公司设备形式------------------------------------DQL600/800·30型斗轮堆取料机额定堆料能力------------------------------------------------------------------800t/h额定取料能力------------------------------------------------------------------600t/h堆料高度----------------------------------------------轨上：12m 轨下：1.5m供电方式-------------------------------------------------------------------电缆卷筒供电电压------------------------------------------------------------------------380V供电频率------------------------------------------------------------------------50Hz轨道长度-----------------------------------------------------------------------265m最大工作风压--------------------------------------------------------------250N/m2最大非工作风压-----------------------------------------------------------800N/m2装机总功率-------------------------------------------------------------------225KW最大负荷功率----------------------------------------------------------------225KW设备总质量----------------------------------------------------------------------185T其中配重质量-----------------------------------------------------------------～60T设备外形尺寸----------------------------------------------------73m×9m×20m2.4斗轮机构斗轮直径-------------------------------------------------------------------φ6000mm斗轮转数-----------------------------------------------------------------------7.4r/min斗子数量----------------------------------------------------------------------------8件斗子容量---------------------------------------------------------------------------0.3m驱动装置形式-------------------------------------------------电机-偶合器-减速机电动机型号---------------------------------------------------------Y250M-4 IP54电动机功率----------------------------------------------------------------------55kW偶合器型号------------------------------------------------------------------YOX-450减速器型号----------------------------------------P2KC14-200-B52-99-100629G减速器速比----------------------------------------------------------------------192.86 2.5俯仰机构俯仰机构形式---------------------------------------------------------液压整体变幅变幅上升速度（斗轮中心）------------------------------------------------4m/min变幅下降速度（斗轮中心）------------------------------------------------5m/min俯仰范围-------------------------------------------------------＋12.8°～－13.2°驱动装置----------------------------------------------------电机-油泵-双作用油缸电动机型号----------------------------------------------------------------YZ160M-4电动机功率-----------------------------------------------------------------------22kW油泵型号----------------------------------------------------2.6回转机构回转机构形式-------------------------------------------交叉圆柱滚子(转盘)轴承回转半径（斗轮中心）----------------------------------------------------------30m前臂回转角度-----------------------------------------堆：±110°取：±110°回转速度范围-------------------------------------------------------0.07～0.14r/min回转调速方式--------------------------------变频调速（按1/cosφ规律变化）驱动装置形式---------------------------电机-制动器-过载保护联轴器-减速机电动机型号-----------------------------------------------------------------YP180L-6电机功率-------------------------------------------------------------------------15KW制动器型号----------------------------------------------------------YWZ4-200/E30安全联轴器--------------------------------------------65NTA55T(98A)-650/140T安全联轴器公称扭矩--------------------------900 Nm（最大扭矩1800Nm）减速器型号------------------------------------------------P3KC16-844.56-V11-99减速器实际速比---------------------------------------------------------------844.56 2.7行走机构最大轮压------------------------------------------------------------------------245KN行走轮直径（踏面）---------------------------------------------------------630mm行走轮总数-----------------------------------------------------------------------16个驱动轮数----------------------------------------------------------------------------8个轨距----------------------------------------------------------------------------6000mm轴距----------------------------------------------------------------------------6000mm行走速度------------------------------------------------------------------7～30m/min行走机构形式-------------------------------------------------------4台车组全驱动行走机构调速方式---------------------------------------------------------变频调速驱动装置形式-----------------------------------悬挂式（三合一硬齿面减速机）电动机型号-----------------------------------------------------------------YP160L-6电机功率---------------------------------------------------------------------4×11KW制动器型号---------------------------------------------------------------减速机自带减速器型号---------------------------KA/T107A(B)-70.04-YPEJ-11-H4-180(0)减速器速比-----------------------------------------------------------------------70.04夹轨钳-----------------------------------------------------手电两用夹轨钳LZB01 2.8悬臂胶带机运行方式---------------------------------------------------------------皮带双向运动带宽----------------------------------------------------------------------------1200mm带速------------------------------------------------------------------------------2.5 m/s托辊直径--------------------------------------------------------------------φ133 mm托辊架槽角------------------------------------------------------------------------35°胶带机出力----------------------------------------------------------------------800t/h胶带拉紧方式------------------------------------------------------------重锤式拉紧驱动装置形式------------------------------电机-偶合器-制动器（轮）-减速机电动机型号-------------------------------------------------Y250M-4 IP54，F级电机功率--------------------------------------------------------------------------55kW限矩型液力偶合器型号------------------------------------------------YOXFz-450制动器型号------------------------------------------------------------YWZ5-315/80减速器型号-------------------------------------------------------------B3DH6-25-A减速器公称速比---------------------------------------------------------------------25 2.8尾车尾车形式---------------------------------------------------------通过式固定单尾车尾车最大倾角---------------------------------------------------------------------15°带宽----------------------------------------------------------------------------1200mm带速-------------------------------------------------------------------------------2.5m/s托辊直径---------------------------------------------------------------------φ133mm托辊架槽角------------------------------------------------------------------------35°3结构与工作原理本机主要有20部分组成（见斗轮机简图），主要包括斗轮机构，俯仰机构，回转机构，行走机构，悬臂皮带机，尾车，电气室，司机室，除尘系统，电气系统，电气布线，门座架与转盘架通过交叉圆柱滚子(转盘)轴承联接一体，实现回转目的。

DQL1000/1000•30斗轮堆取料机使用维护说明书（机械部分）D426SMXK18-002-00035目录1．用途和使用范围2．主要技术性能和规格3．工作原理与结构特征4．机器的操作规程5．机器的维护与安全技术6．随机附图目录7. 滚动轴承目录8. 随机易损件目录使用维护说明书D426SMDQL1000/1000·30斗轮取料机（机械部分）共 21 页第 1 页1.用途和使用范围本机是连续取料的高生产效率设备，适用于港口、钢厂、电厂等部门的大中型现代化散状贮料场作散料的取料作业。

它和料场胶带机等组成一个系统，能使料场的堆取料作业完全实现机械化。

在设计中除斗轮机构及液压俯仰外各传动机构全部采用机械传动，本机设有PLC程控、手动控制方式，采用PLC程控时，可实现堆料自动化、取料半自动化，为了使斗轮在取料时，斗子所切取的物料不因臂架的回转角度增加而减少，本机的回转机构设计按臂架回转速度与回转角度成1/cosΦ的关系变化，保证了取料时的生产率处于基本的均匀状态。

本机在物料转运点设置喷水降尘措施，可降低粉尘量。

2．主要技术性能和规格2.1 物料特性品种：煤堆积密度：~0.85t/m3粒度：≤300 mm含水率：≤10%静安息角：37~40°资料来源编制（签字）（日期）校对标准化提出部门审定标记处数更改文件号签字日期批准文号批准2.2 生产能力取料：额定:1000,最大1200取料：额定:1000,最大1200 2.3料堆高度：轨上：+10.5m轨下：-1.5 m2.4 斗轮机构斗轮型式：无格式斗轮直径：φ5800mm斗子数：8个斗轮转速：7.28r/min液压马达型号：CB400-360电机功率：N=75kW2.5 臂架带式输送机皮带形式：普通槽形带宽：B=1200mm带速：V=2.5m／s托辊直径为：Φ=133mm电机：型号： YE3-250M-4功率：N=55kW转速：n=1480r/min2.6俯仰机构俯仰形式：液压俯仰俯仰角度：-14.15～+9.48°系统压力：≤12MPa2.7走行机构轨距×轴距：6m×6m走行速度：工作速度为 7m／min(变频调速)调车速度为 15m／min(变频调速)车轮：直径为Φ600mm 车轮数为16个（其中主动车轮8个）最大轮压：250kN驱动功率：4X11KW2.8 回转机构回转角度：-110°～+110°回转半径：30m（回转中心至斗轮中心线）回转速度：按1/cosΦ变频调速n=0.073~0.146 r/min电机：变频电机YVP180L-8功率：N=11kW转速：n=1480r/min2.9 尾车形式：半扒式折返单尾车（倾角16°，地面配套带式输送机理论中心线距轨面高900mm）带宽：1200mm（与地面配套带式输送机共胶带）带速：2.5m/s上面布置高压电气房、低压电气房、电缆卷筒装置等2.10供电系统供电方式：磁滞式电缆卷筒供电电源电压：6000V，50Hz；2.11 通讯系统通讯方式：磁滞式电缆卷筒供电电源电压：220V，50Hz；2.12 喷水系统供水方式：机上自带水箱,水箱容量：～6m3水泵：水泵型号：IS50-32-250A流量：11m3/h扬程：70m电机：Y132S-2功率：N=7.5kW转速：n=2900r/min2.13夹轨器型式：电液式功率： 2X1.5KW2.14 其它轨道长度：150m整机重量： t装机容量：～260 kW常用功率：～210kW计算风压：工作风压为 250Pa非工作风压为：800Pa荐用钢轨：P50整机外形尺寸（长×宽×高）：~64.998×10.784×20.825m3．工作原理与结构特征本机由斗轮机构、前臂架、臂架带式输送机、上部结构、俯仰机构、回转平台、走行机构、门座、回转机构、润滑系统、喷水防尘系统、司机室、尾车、电缆卷筒、配重、电气部份等主要部分组成——见随机附图。

第三节设备的性能参数、基础载荷l 堆料能力1500t／h2 取料能力1000t／h3 堆取高度轨上12m、轨下2m4 斗轮转速6．87r／min5 胶带速度2．5m／s6 臂架回转半径30m7 回转角度堆料：±110°；取料：±135°．8 回转速度0—0．12r／min9 走行速度工作速度5m／min、调车速度15m／minlO总装机容量230kWll最大工作容量220kW12 供电电源：供电电压6KV、供电频率50Hz13 供电方式：恒力矩电线卷筒14 风压：最大工作风压250N／m2、最大非工作风压800N／m2本《安装技术条件和调试、试验规程》适用于XXXX电厂工程项目斗轮机，并作为斗轮机安装要求及安装质量标准和安装完毕进行调试、试验、验收质量标准的依据。

其中主要内容如下：各部件或设备的维修说明及维修质量标准：各部件或设备的调试、试验规程；安装要求及安装质量标准。

第三篇调试、试验规程第一节试运转1 试转前的准备1．1试运转前准备的内容与要求应符合下表2—l的规定：表2—l1．2按附录B的规定给各传动装置加油(脂)。

2电气系统试验2．1试验时应严格执行有关电气安全操作规程，接电前全面检查电气线路，其绝缘电阻必须大于10MQ以上。

先进行不带负荷的电气线路操纵试验，然后分别作各机构的带载试验。

2．2试验结果要求控制操纵正确、动作灵活、联锁、安全保护准确可靠。

照明线路畅通。

电机、电气元件与线路的温升不得超过允许值。

绝缘接地良好。

司机室仪表盘显示准确。

■第二节液压系统及集中润滑系统试验本机液压系统为主机变幅。

液压系统安装后，必须按规定进行调整和试验才能使用，具体操作见液压系统说明书。

液压简图如下，XXXX发电厂DQ800／1500．30斗轮堆取料机安装技术条件及调试、试验规程第三节空负荷试运转电气系统、液压系统检查、试验后，须进行不少于2小时的空负荷连续运转，项目和内容如下：1胶带输送机、尾车胶带机1。

一概述DQL3000/1000.38斗轮堆取料机，是一种大型、连续、高效的散料装卸机械。

本设备具有单向堆料、单向取料及堆料分流功能。

可适用于堆、取粒度0～350 mm 的散状物料，是大中型火力发电厂、码头、矿山、冶金、化工等工矿企业的储料场专用堆取设备。

二主要技术参数1.生产能力：堆料能力：额定：3000t/h；最大：3600t/h取料能力:额定：1000t/h；最大：1200t/h分流能力： 1000t/h2.堆取料范围：料堆宽度：48m料堆断面形式：梯形料堆高度： 12m（轨面以上10.4m、轨面以下1.6m）3.斗轮机构：形式：单腹版、无格式斗轮斗轮直径：D=6200mm斗容：V=0.42m3斗数：Z=8个斗轮转速：n=7.58r/min驱动形式：侧置式机械驱动电动机型号：M2QA280S4A电动机功率：P=75kW4.俯仰机构：驱动方式：采用双作用双油缸，液压传动。

俯仰油缸参数：活塞直径D=280mm，活塞杆直径d=160mm，行程L=1900mm。

俯仰速度：V=3～5m/min（斗轮中心）俯仰角度：上仰+5°，下俯-15°。

系统工作压力：P≤21 MPa电动机型号：QA225M4A电动机功率：P=45kW5.回转机构：型式：转盘轴承支承方式回转半径：38m回转速度：0.03～0.126r/min回转角度：-110°～+110°驱动方式：机械传动、变频调速电动机型号：QABP160L4A电动机功率：P=2x15kW6.行走机构：驱动形式：侧置式轨距×轴距：7m×8.5m最大轮压：≤250kN轨道：50kg/m驱动方式：机械传动、变频调速。

行走速度：工作5m/min，非工作25m/min。

走行距离：～298m电动机型号：132M4电动机功率：P=14x7.5kW夹轨器形式：液压弹簧夹紧7.悬臂胶带机：运行方式：双向运行胶带型号：带宽：B=1800mm带速：v=3.5m/s槽角：35°托辊直径：φ159 mm张紧方式：液压式驱动形式：侧置式机械驱动电动机型号：QA315M4A电动机功率：132 kW8.尾车：固定单尾车8.1尾车胶带机：运行方式：单向运行带宽：B=1600mm带速：v=3.15m/s槽角：35°托辊直径：φ159 mm8.2电缆卷筒型式：恒力矩式型号：ERE 508541 01A8.3洒水除尘装置型式：水缆卷筒在线供水型号：ERE 508541 03A水箱容积：5 m3压力：0.5 MPa（设计压力1MPa）水质要求：工业用净水管径要求：Dg50接口位置：轨道外侧地面上水管电机功率：7.5kW (机上增压泵电机)8.4设备供电电压： 6000V频率： 50Hz8.5适应风速工作最大风速：20m/s夹轨器承受风速：35m/s设备可逆行风速：31m/s锚定状态承受风速：55m/s8.6全机总装备功率：450kW8.8整机质量：550t三斗轮堆取料机供货范围和技术文件1. 供货范围：DQL3000/1000.38斗轮堆取料机供货范围是：设备运行轨道以上主体部分、轨道终端止挡器、锚定座。

中煤九鑫焦化有限责任公司斗轮堆取料机维护、检修规程1、概述1.1斗轮堆取料机是用于贮煤厂堆取原料煤的大型机械，它与卸车机组成一个系统，能使煤场煤的堆取作业完全实现机械化。

1.2 我厂使用的斗轮堆取料机为DQL800/1200·30型，它是由斗轮机构、前臂架、悬臂胶代机、司机室、门柱、变幅机构、左右驱动台车、上下溜槽、门座、回转机构、从动台车、平衡风绳、进料车、电气等主要部件组成。

2、技术性能参数2.1 物料特性品种炼焦精煤堆积密度0.85t/m3粒度≤80mm静安息角37°2.2生产能力堆料1200t/h取料800t/h2.3 料堆高度轨上12m轨下-1.5m2.4 斗轮机构斗轮型式无格式斗轮直径5200mm斗轮转速7.247r/min2.5 臂架胶带输送机皮带型式普通槽形可逆式带宽1200mm带速 3.15m/s2.6 俯仰机构俯仰形式液压俯仰俯仰角度-12.21°~+14.42°2.7 走行机构走行速度非工作速度20m/min 工作速度7m/min 最大轮压245kN2.8 回转机构回转角度-110°~+110°（堆料）-110°~+110°（取料）回转半径30m回转速度按1/cosΦ变频调速n=0.07~0.14r/min2.9 尾车型式固定式尾车尾车配套皮带带宽1400mm带速 2.5m/s2.10 其它风压工作状态250pa非工作状态400pa行走距离~313m机器重量~287t装机容量~350kw常用功率~250kw整机外形尺寸（长×宽×高）65550mm×10880mm×20100mm -2.1各机构减速机2.2各部电动机3、操作规程3.1 开车前,必须首先检查夹轨钳是否松开,并鸣笛示警,方能启动。

3.2当风压超过392（40）必须停止运转，停电夹轨，方能离机，如长期停车，必须加紧钢轨。
