国家电网考试历年真题汇编及解析（100题）1.无限大电源供电情况下发生子相短路时，短路电流的特点是周期分量电流不衰减。
()A.正确B.错误答案：【A】解析：无限大电源指的是在该电源的系统中任何位置发生短路电源的电压和频率不变是一种理想状态。
实际上无限大容量的电源是不存在的。
这种系统发生短路时，短路电流成分是稳定的周期分量和衰减的直流分量。
2.（）是校验电器设备的重要数据A.短路冲击电流B.短路电流最大有效值C.短路容量D.稳态电流答案：【ABC】解析：电气设备的稳定性，需要大电流来校验短路时的电流比较大，因此选ABC。
3.电力系统发生短路时，下列哪些量是突变的（）A.电流值B.电压值C.相位角D.频率答案：【AB】解析：题干问的是突变量，相角的变化是转矩之间的不平衡产生的，瞬间由于惯性，相位认为不变，频率也是不会发生突变的，所以只有电流电压突变了。
选AB。
4.无限大功率电源供电情况下发生三相短路时，定子电流中有哪些分量()A.周期分量B.非周期分量C.电压分量D.电流分量答案:【AB】解析：定子电流中包含有基频固期分量和非周期分量。
(其中基频固期分量由电源电压产生，为强泊分量非周期分量是为了维持短路前后电流瞬时值不变而感应产生的自由分量)5.计算任意时刻短路电流周期分量有效值的方法是()A.对称分量法B.叠加原理C.节点电压法D.运算曲线法答案：【D】解析：三相短路的实用计算分为两种:计算短路电流基频交流分量(以后略去基频二字)的初始值，即次暂态电流。
工程上还通用一种运算曲线来近似算短路后任意时刻的交流电流。
故计算任意时刻短路电流周分量有效值采用的方法是运算曲线法，正确答案应选D。
6.下列哪些故障不是瞬时故障（）A.雷击过电压引起绝缘子表面闪络B.大风时的短时碰线C.通过鸟类身体(或树枝)放电D.线路发生断线故障答案：【D】解析：此题主要考察瞬时性故境和永久性故障，把断开的线路断路器再合上，就能够恢复正常供电的故就是瞬时性故障，否则就是永久性故障。
保护配置基本配置系统差异接地系统和不接地系统的差异分相保护和不分相保护的差异:不一致、单跳、单重电压的差异：电容电流和末端过电压、网架中心和重要程度功能介绍距离保护：距离元件采用比相式姆欧继电器，即由工作电压Uop 与极化电压Up 构成比相方程。
比相式距离继电器的通用动作方程为：009090<<-POPU U Arg式中：工作电压OP set U U I Z =-⨯，极化电压1P U U =-.对接地距离继电器,工作电压为：()set OP Z I K I U U ⨯⨯+-=ΦΦΦ03 对相间距离继电器，工作电压为：set OP Z I U U ⨯-=ΦΦΦΦΦΦ装置中三段式接地与相间距离继电器，在正序极化电压较高时由正序电压极化否则进入三相低压程序，此时采用记忆正序电压作为极化电压。
采用非记忆的正序电压作为极化电压,故障期间,正序电压主要由健全相电压形成，正序电压同故障前保持一致，继电器具有很好的方向性。
距离保护正方向故障动作特性应用于较短输电线路时，为了提高抗过渡电阻能力,极化电压中使用了接地距离偏移角如图中所示θ1，该定值可以由用户整定为0°， 15° 或 30°。
接地距离偏移角会使动作特性圆向第一象限移动。
虽然这可提高测量过渡电阻的能力，在高阻接地故障条件下保证很好的动作性能，但是如果在线路对侧存在助增电源的情况下,对于经过渡电阻接地的故障可能会出现超越现象。
为了防止超越,通常距离保护Ⅰ、Ⅱ段和零序电抗元件配合使用。
零序电抗工作电压： ()set OP Z I K I U U ⨯⨯+-=ΦΦΦ03极化电压：D P Z I U ⨯-=Φ0,式中D Z 为模拟阻抗，幅值为1，角度为78°。
比相方程为()000090390<⨯-⨯⨯+-<-ΦΦDsetZ I Z I K I U Arg低压距离继电器保护采用记忆电压作为极化电压，通过比较极化电压与工作电压之间的相位关系来判别是否满足动作条件。
电力继电保护术语（引电力资料网）1、主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。
2、高频闭锁距离保护：利用距离保护的启动元件和距离方向元件控制收发信机发出高频闭锁信号，闭锁两侧保护的原理构成的高频保护。
3、二次设备：是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
4、重复接地：将零线上的一点或多点，与大地进行再一次的连接叫重复接地。
5、距离保护：是利用阻抗元件来反应短路故障的保护装置。
因阻抗元件反应接入该元件的电压与电流的比值（U/I=Z），即反应短路故障点至保护安装处的阻抗值，而线路的阻抗与距离成正比，所以称这种保护为距离保护或阻抗保护。
6、零序保护：在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电量构成保护接地短路的继电保护装置统称为零序保护。
零序电流保护就是常用的一种。
7、后备保护：是指当某一元件的主保护或断路器拒绝动作时，能够以较长时限（相对于主保护）切除故障元件的保护元件。
8、高频保护：就是故障后将线路两端的电流相位或功率方向转化为高频信号，然后利用输电线路本身构成一高频电流通道，将此信号送至对端，以比较两端电流相位或功率方向的一种保护。
9、电力系统安全自动装置：是指防止电力系统失去稳定和避免电力系统发生大面积停电的自动保护装置。
10、电力系统事故：是指电力系统设备故障或人员工作失误，影响电能供应数量和质量并超过规定范围的事件。
11、谐振过电压：电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。
12、断路器失灵保护：当系统发生故障，故障元件的保护动作而断路器操作失灵拒绝跳闸时，通过故障元件的保护作用于本变电站相邻断路器跳闸，有条件的还可以利用通道，使远端有关断路器同时跳闸的接线称为断路器失灵保护。
全国20XX年4月高等教育自学考试电力系统继电保护试题课程代码：02302一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．大型同步发电机的定子绕组每相都由两个或两个以上的并联支路组成，其原因是( ) A．定子电流大B．定子电流小C．转子电流大D．转子电流小2．变压器的励磁涌流会使纵差保护回路中的不平衡电流( )A．变大B．变小C．不变D．变为零3．变压器的异常工作情况之一是( )A．绕组的相间短路B．绕组的匝间短路C．中性点接地系统侧的接地短路D．系统频率降低引起的过励磁4．输电线路高频保护中高频通道的工作方式不．包括( )A．故障时发信方式B．长期发信方式C．移频方式D．移相方式5．高频阻波器的作用是( )A．限制短路电流B．防止工频电流穿越C．防止高频电流穿越D．补偿接地电流6．在距离保护的I段、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护的( )A．选择性B．可靠性C．灵敏性D．速动性7．单侧电源线路上，过渡电阻的存在，使测量阻抗( )A．增大，保护范围减小B．增大，保护范围增大C．减小，保护范围减小D．减小，保护范围增大8．在方向阻抗继电器中，记忆回路的作用是( )A．提高灵敏度B．消除正方向出口相间短路的死区C ．记忆动作时间D ．防止反方向出口短路误动作9．对于圆特性的阻抗继电器，处于临界动作状态的测量阻抗称作继电器的( )A ．整定阻抗B ．动作阻抗C ．短路阻抗D ．负荷阻抗10．当电力系统发生B 相金属性接地短路时，故障点的零序电压( )A ．与B 相电压同相位B ．与B 相电压相位差180°C ．超前B 相电压90°D ．落后B 相电压90°11．按90°接线的功率方向继电器，若K CA U U =-，则K I 应为( )A ．A IB ．B IC ．A -ID ．B -I12．阶段式电流保护广泛应用于( )A ．220kV 线路B ．110kV 及以上线路C ．多电源环网D ．35kV 及以下单电源线路 13．电流速断保护的动作时限取( )A ．0.5SB ．1.0SC ．0.5~1.0SD ．0S 14．电流I 段保护的灵敏系数常用保护范围来衡量，其保护范围越长表明保护越( )A ．可靠B ．不可靠C ．灵敏D ．不灵敏15．低电压继电器的返回系数为( )A ．大于1B ．小于1C ．等于1D ．等-7=0 二、填空题(本大题共23小题，每小题1分，共23分)请在每小题的空格中填上正确答案。
一、单项选择题（选考15题,共30分)1．反应故障时电流增大而动作的保护为（ B ）A．低电压保护B．过电流保护C．过负荷保护D．过电压保护2．电力系统发生故障时，由故障设备（或线路)的保护首先切除故障，是继电保护（ B ）的要求.A．速动性B．选择性C．可靠性D．灵敏性3．为防止电压互感器一、二次绕组间绝缘损坏击穿时，高电压窜入二次回路,危及人身安全，应将二次侧（B ）A．屏蔽B．接地C．设围栏D．加防护罩4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，如果保护的动作时限相等,则两相不完全星形接线电流保护只切除一条线路的机会为( B ）A．100％B．2／3 C．1／D．05．功率方向继电器的潜动是指（ B ）A．只给继电器加入电流或电压时,继电器不动作.B．只给继电器加入电流或电压时,继电器就动作。
C．加入继电器的电流与电压反相时,继电器动作.D．与加入继电器的电流电压无关。
6．以下不属于功率方向继电器90°接线方式的是（ C ）A．U AB、I C B．U BC、I A C．U AC、I B D．U CA、I B7．在中性点直接接地电网中发生接地短路时，零序电压最高处为( C ）A．保护安装处B．变压器接地中性点处C．接地故障点处D．发电机接地中性点处8．中性点经消弧线圈接地电网通常采用的补偿方式是（ C ）A．完全补偿B．欠补偿C．过补偿D．不补偿9．反应相间短路的阻抗继电器接线方式是( A ）A．0°接线B．90°接线C．3U o,3I o D．27°接线10．阻抗继电器的精确工作电流是指,当φK=φsen，对应于( B ）A．Z act=0。
8Z set时加入阻抗继电器的电流B．Z act=0。
9Z set时加入阻抗继电器的电流C．Z act=Z set时加入阻抗继电器的电流D．Z act=1。
1Z set时加入阻抗继电器的电流11．在具有分支电源的电路中，由于助增电流的影响,一般有( B )A．测量阻抗增大，保护范围也增加。
1、负序反时限电流保护按什么原则整定？反时限的上限电流，可按躲过变压器高压侧两相短路流过保护装置的负序电流整定。
下限按允许的不平衡电流能可靠返回整定。
2、什么叫工作衰耗？它的表达式是什么？工作衰耗是当负载阻抗电源内阻与电源内阻相等并且直接相连接时，负载所接受的最大功率P0与该电源经过四端网络后，供给任一负载阻抗上所接受的功率P2之比，取其自然对数值得一半。
表达式BG=1/21n(P0/P2)3、什么叫高频保护？高频保护就是将线路两端的电流相位或功率方向转化为高频信号，然后利用输电线路本身构成一高频电流通道，将此信号送至对端，以比较两端电流相位或功率方向的一种保护。
4、结合滤波器在高频保护中的作用是什么？①它与耦合电容器组成一个带通滤过器，当传送高频信号时，处于谐振状态，使高频信号畅通无阻，而对工频信号呈现很大的阻抗。
②使输电线路的波阻抗（约为400Ω）与高频电缆的波阻抗（100欧）相匹配。
5、提高高频通道余量的主要措施是什么?主要措施有：适当提高发信机的发信功率；降低工作频率以减少衰耗，对于长线路可考虑采用70kHz以下的频率；合理选用收信启动电平。
6、变压器励磁涌流有哪些特点？目前差动保护中防止励磁涌流影响的方法有哪些？特点：包含有很大成分的非周期分量，往往使涌流偏于时间轴的一侧；包含有大量的高次谐波分量，并以二次谐波为主；励磁涌流波形出现间断。
防止影响的办法：采用具有速饱和铁芯的差动继电器；采用间断角原理鉴别短路电流和励磁涌流波形的区别；利用二次谐波制动原理；利用波形对称原理的差动继电器。
7、高频通道整租试验包括哪些项目？各有什么要求？①通道衰耗试验，要求由两侧所测的衰耗值之差不大于0.3NP。
②通道信号余量测量，应在1 NP以上；③信号差拍，要求U1/U2大于2；④衰耗控制器调整，使收信输出电流为1mA (JGX-11型的没有此项目)8、高频保护中采用远方启动发信，其作用是什么？①可以保证两侧启动发信与开放比相回路间的配合②可以进一步防止保护装置在区外故障时的误动作③便于通道检查9、高频保护收信灵敏度，整定太高或太低，对保护装置各有何影响?收信灵敏度整定太高，会造成通道余量减少；收信灵敏度整定太低，将影响装置的抗干扰能力，降低装置的可靠性。

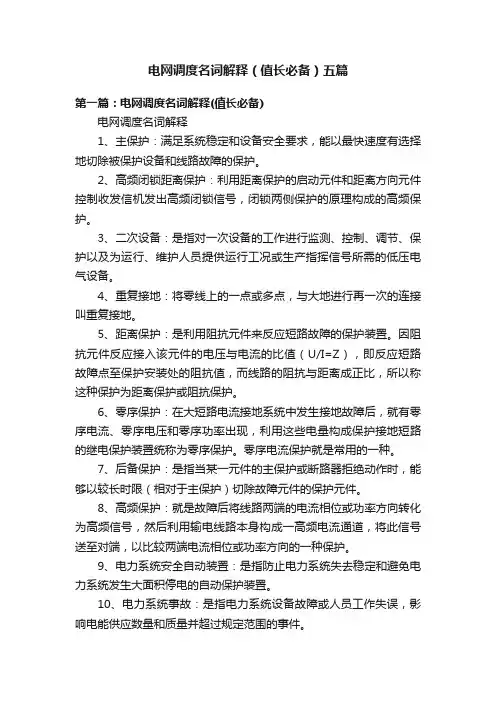

电网调度名词解释（值长必备）五篇第一篇：电网调度名词解释(值长必备)电网调度名词解释1、主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。
2、高频闭锁距离保护：利用距离保护的启动元件和距离方向元件控制收发信机发出高频闭锁信号，闭锁两侧保护的原理构成的高频保护。
3、二次设备：是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
4、重复接地：将零线上的一点或多点，与大地进行再一次的连接叫重复接地。
5、距离保护：是利用阻抗元件来反应短路故障的保护装置。
因阻抗元件反应接入该元件的电压与电流的比值（U/I=Z），即反应短路故障点至保护安装处的阻抗值，而线路的阻抗与距离成正比，所以称这种保护为距离保护或阻抗保护。
6、零序保护：在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电量构成保护接地短路的继电保护装置统称为零序保护。
零序电流保护就是常用的一种。
7、后备保护：是指当某一元件的主保护或断路器拒绝动作时，能够以较长时限（相对于主保护）切除故障元件的保护元件。
8、高频保护：就是故障后将线路两端的电流相位或功率方向转化为高频信号，然后利用输电线路本身构成一高频电流通道，将此信号送至对端，以比较两端电流相位或功率方向的一种保护。
9、电力系统安全自动装置：是指防止电力系统失去稳定和避免电力系统发生大面积停电的自动保护装置。
10、电力系统事故：是指电力系统设备故障或人员工作失误，影响电能供应数量和质量并超过规定范围的事件。
11、谐振过电压：电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。
12、断路器失灵保护：当系统发生故障，故障元件的保护动作而断路器操作失灵拒绝跳闸时，通过故障元件的保护作用于本变电站相邻断路器跳闸，有条件的还可以利用通道，使远端有关断路器同时跳闸的接线称为断路器失灵保护。
高频保护习题集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]高频保护一、选择题1、切除线路任一点故障的主保护是（B）A：相间距离保护 B：纵联保护 C：零序电流保护 D：接地距离保护2、高频阻波器所起的作用是（C）A：限制短路电流 B：阻止工频信号进入通信设备C：阻止高频电流向变电站母线分流 D：增加通道衰耗3、高频保护采用相—地制通道是因为（A）A：所需加工设备少，比较经济 B：相—地制通道衰耗小C：减少对通信的干扰 D：相—地制通道衰耗大4、闭锁式纵联保护跳闸的必要条件是（A）A：正方向元件动作，反方向元件不动作，收到闭锁信号后信号又消失；B：正方向元件动作，反方向元件不动作，没有收到闭锁信号；C：正、反方向元件均动作，没有收到闭锁信号；D：正、反方向元件均不动作，没有收到闭锁信号。
5、高频闭锁保护，保护停信需带一短延时，这是为了（C）A：防止外部故障时因暂态过程而误动； B：防止外部故障时因功率倒向而误动；C：与远方启动相配合，等待对端闭锁信号的到来，防止区外故障时误动；D：，防止区内故障时拒动。
6、纵联保护电力载波高频通道用（C）方式来传送被保护线路两侧的比较信号。
A：卫星传输； B：微波通道； C：相—地高频通道； D：电话线路。
=lmW之比取常用对数的7．在电路中某测试点的功率P和标准比较功率P10倍，称为该点的(C)。
A：电压电平 B：功率电平 C：功率绝对电平8．高频保护载波频率过低，如低于50kHz，其缺点是(A)。
A：受工频干扰大，加工设备制造困难 B：受高频干扰大 C：通道衰耗大9．当收发信机利用相一地通道传输高频信号时，如果加工相的高压输电线对地短路，则(B)。
A：信号电平将下降很多，以至于本侧收不到对侧发出的信号B：本侧有可能收得到，也有可能收不到对侧发出的信号C：由于高频信号能耦合到另外两相进行传输，所以信号电平不会下降很多，本侧收信不会受影响10．相—地制高频通道组成元件中，阻止高频信号外流的元件是(A)。
故障的概念短路故障（横向故障）指的是电力系统正常运行情况外相与相之间或相与地之间的短路。
其类型有三相短路、两相短路、两相接地短路和单相接地短路。
我国电力系统中中性点接地方式有几种？它们对继电保护的原则要求是什么？我国电力系统中中性点接地方式有三种：1）中性点直接接地方式；2）中性点经消弧线圈接地方式；3）中性点不接地方式。
220kV线路保护相关知识1、220kV线路保护配置原则及情况220kV线路保护遵循相互独立的原则按双重化配置，也就是说220kV线路保护无论是主保护还是后备保护均配置两套独立、完整的保护。
相关定义A、主保护：技术规程对主保护定义为“满足系统稳定和设备安全要求，能以最快速度有选择性地切除保护设备和线路故障的保护”毫无疑问，纵联保护属于主保护的定义范围，特别注意，与以前不同的是距离一段保护和零序电流一段等瞬时动作的保护也在该主保护的定义范围。
B、后备保护：是主保护或断路器拒动时，用来切除故障的保护。
后备保护可分远后备保护和近后备保护两种。
a) 远后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。
b) 近后备保护是当主保护拒动时，由本电力设备或线路的另一套保护来实现的后备保护；当断路器拒动时，由断路器失灵保护来实现的后备保护。
C、辅助保护：是补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。
如过压远跳保护装置RCS-925A称为辅助保护，当配置两套时，分别简称为辅A保护和辅B保护。
D、纵联保护a)定义：仅反应线路一侧的电气量不可能区分本线路末端和对侧母线（或相邻线始端）故障，只有反应线路两侧的电气量才能区分上述两点故障，达到快速故障切除的目的。
为此需要将线路一侧电气量的信息传输到另一侧去，也就是说在线路两侧之间发生了纵向的联系。
这种保护称为输电线的纵联保护。
为了交换信息，需要利用通信通道，最常用的通信通道有载波（包括专用和复用）和光纤通道。
《电力系统继电保护》课程自学指导书一、课程的任务和教学目标《电力系统继电保护》是电气工程及其自动化专业的专业课，是选修课。
通过本课程学习，应使学生深刻地认识到，电力系统继电保护在保证电力系统的安全稳定运行中所起的重要作用;使学生掌握电力系统继电保护的基本原理、基本概念,这将利于学生从事本专业范围内的实际工作。
二、课程的主要内容绪论（面授2学时,自学6学时)通过对电力系统故障和不正常运行状态对电力系统危害的分析，引出了电力系统继电保护的基本作用和对继电保护装置的基本要求，并根据电力系统故障和不正常运行状态所表现出的一些电气量和非电气量在故障发生前后的一些显著变化特点,引出了构成继电保护装置的基本原理及保护装置的基本组成。
第一章电网的电流电压保护（面授１2学时,自学36学时)本章主要从电力系统发生故障时,电流增大和电压降低这两个主要特征入手,揭示了反应各种短路故障的电流、电压保护的基本工作原理。
并且,为了确保电流电压保护在不同的电力网结构中及不同的短路故障情况下能正确动作,本章分别介绍了适合单侧电源供电、灵敏地反应电网相间短路的三段电流保护的基本工作原理及其接线方式;适合双侧电源供电、灵敏地反应电网相间短路的方向电流保护的基本原理、功率方向继电器的工作原理和接线方式;反应电网接地短路的零序电流保护的工作原理,并分别针对大接地电流系统和小接地电流系统的单相接地短路的特点予以分析。
第二章电网的距离保护(面授６学时，自学２4学时)本章主要从电网电流电压保护在电力系统发生故障时,保护范围受系统运行方式影响大,保护的灵敏度较低的特点出发，同时考虑到电力系统故障时的两个显著特点，即电流增大、电压降低,而引入反应线路电压与电流比值(阻抗）的距离保护。
由于电力系统发生故障时，电压降低、电流增大，所以,距离保护中的阻抗继电器在电网正常运行时，所测量的阻抗是额定电压与额定负荷电流的比值,即负荷阻抗；而当电力系统发生故障时，所测量的阻抗是保护安装处的电压与短路电流的比值，如果阻抗继电器的接线方式选择合适，此值即为短路点与保护安装处的线路阻抗,此值远远小于正常运行时的负荷阻抗，所以,距离保护为低动作量的继电保护装置，即线路发生故障时，反应的是比整定阻抗的整定值低而动作的一种继电保护。
