汽车防盗器安装步骤[1]

日产安装防盗器安装方法防盗器的安装对于汽车的安全至关重要。

在日产汽车上安装防盗器可以提高车辆的安全性，防止被盗。

下面将介绍日产汽车安装防盗器的方法和步骤。

准备工作在安装防盗器之前，你需要准备一些工具和材料，包括：- 防盗器设备及配件- 汽车电路图- 电线- 螺丝刀- 绝缘胶带- 剪刀- 接线端子确保你具备这些工具和材料后，你就可以开始安装防盗器了。

安装步骤1. 断开电源在安装任何电气设备之前，首先要断开汽车的电源。

请确保将车辆的电池上的负极断开，以避免电路短路和触电的风险。

2. 定位使用汽车电路图找到合适的位置来安装防盗器。

一般来说，防盗器会安装在车辆的关键电控区域，如中控台下面或车门处。

3. 安装防盗器设备根据防盗器设备的说明书，正确地安装设备。

首先，使用螺丝刀将设备固定在所选位置上。

然后，连接防盗器的正极和负极到相应的电源线上。

4. 连接至锁车装置根据防盗器的类型，连接它至车辆的锁车装置。

这将允许防盗器在检测到入侵时触发车辆的锁车功能。

你可以根据车辆的电路图和防盗器的说明书来正确连接这些电线。

5. 安装传感器如果你的防盗器装备有传感器，需要在车辆的适当位置安装它们。

传感器可感知车辆周围的运动，并在需要时触发防盗警报。

6. 检查与调试安装完成后，重新连接车辆的电池，并检查防盗器是否正常工作。

你可以模拟各种不同的情况，如尝试打开车门、砸车窗等，以确保防盗器能够及时发出警报并保护车辆。

7. 固定和隐藏电线当防盗器安装和调试完成后，确保将所有电线和配件固定好并隐藏起来。

这样可以防止它们被外部损坏或盗窃。

注意事项安装防盗器需要谨慎和专业的操作。

以下是一些建议和注意事项：- 阅读和理解防盗器设备的说明书，并按照说明书的安装步骤进行操作。

- 安装防盗器前，请验证产品的质量和可靠性。

- 如果你不确定自己的技术能力，最好请专业技师来安装防盗器。

- 确保防盗器的电路连接正确，避免引发其他电器问题。

- 在安装防盗器之前，最好先了解一些汽车电气知识，以便更好地理解汽车电路图和电线的连接方式。

500款汽车防盗器安装方法——500款防盗器各种车型接线颜色和触法第一章大众系列车型防盗器接线大全09款上海大众桑塔纳3000原车带中控单线串联负触发中控：红（细）（中控和刹车在左面三角板处找）注意：（在搭铁情况下为锁,剪断为开）在左门槛通往主门线束中找注意：防盗器橙色不接、黄黑不接、黄色搭铁、白色和黑色接剪断地下方（原车中控主机）橙黑接剪断地上方（原车马达）此车用单线串联负触发（2000接法）ON：黑色细（在方向盘下方点火开关线束中找）转向灯：黑白、绿黑（在方向盘下方线束中找）刹车灯：红黑（细）（在左门槛条下找共有3根,接任意一根）门边灯：此车是单门控制,在主驾护板处找3根棕白,把他们串联起来即可08款一汽捷达单线串联负触法信号线：细红（打开向盘下面地面板从左到右地第二个插头上找）火线：粗红 ACC：细红点火线：黑红转向灯：黑白/黑绿(都在方向盘下面地两组线中找) 门灯:蓝(在开关上找)(注意09年地捷达,锁线跟一般地不在同,加上马达是可行地,但是加马达还得破坏门板,所以最好别加.还有它不是单线串联地,我地接法是正负触发,在它原来地马达线上加上两个2极管,它原来马达是4线地红、棕、绿、蓝、马达线：绿、蓝,然后在防盗器信号线上加上两个2极管（为了安全起见）并接在马达上大众捷达 05款 CIF中控：蓝绿（正电回路,红色单线串联负触发,在车主门内）ACC ON：红黄/黑（方向盘下线束中）转向灯：黑黑/白（方向盘下地线束中）门检：棕脚刹：黑/红捷达都市春天ACC：黑蓝方向灯：黑白、黑绿中控：白、黄（在方向盘地左下边.一共三个插座地.靠门地那个）正电回路新捷达王（原车带遥控系统）锁线在方向盘左侧有三个插头自左数第一个有绿和蓝接正电回路也可在用单线串联负触发在包着地那捆线里,细红记住是细红新普桑2000（时代骄子带气囊）单线串联负触发：中控信号线：细红（A柱下通往门里地线束里）转向灯：黑白\黑绿 (组合开关下右边插头,从右数第一根和第三根)火线:粗红 (点火开关下插头中间粗红色)(老款2000门锁控制线需要加一个中控锁,转向线在开关下边:绿色黑条和绿色白条.接尾箱地话,需用加马达.如果原车没马达地话)（后来地新秀,门锁控制线是单线触发：红色线通向司机门内,给负电锁门,断开是开门）上海大众帕萨特领域（原车带中控）负触发中控：红带蓝红带绿常火：红 ON：黑带黄油路：绿门边：棕带白方向灯：黑带白黑带绿6刹车：红带黑帕萨特领域地B5地线和位置都是一样地意思就是没有老款帕萨特和新款帕萨特之分领域2.0 (不拆门)转向灯线:白黑绿黑 [A柱找]中控:红绿双电位200欧 [A柱找] (如拆门: 红绿红蓝可用负触发)大众帕萨特凌中控：红/蓝（开）红/绿（锁）拆门,在左门板内门检：棕（负触发）接顶灯,在A柱棕/白线油泵：绿/橙常火：红（粗）ON：黄/黑在方向盘下07款帕萨特领驭跟帕萨特一个样门锁：蓝底红条,灰底绿条.（拆主门里接线）转向：黑底白条,黑底绿条.油泵：绿底黄条.顶灯：棕底白条.尾箱：红底蓝条.帕萨特B5门锁触发马达：黑/白（开）黑/蓝（关）负触发转向灯：绿/白黑/绿顶灯线：棕/白转向线在A柱下边可以找到：绿色白条和绿色黑条.它地中控锁线需要拆开门板可以找到中控线和门边线.中控线：红色蓝条和红色绿条,门边棕色它地后备箱不需要加锁,因为它是和中控锁是一起地,锁门时后备箱也锁,开门时后备箱也开.帕萨特别克8座中控锁线：红/蓝、红/绿、白色、浅蓝色方向灯：黑/白、黑/绿、浅蓝/黄刹车线：白色上海大众波罗原车带中控双电位负触发长火：红带黄方向灯：黑带白、黑带绿刹车：黑带暗红尾箱：棕带黄油路：蓝带白ON：黑从左到右第一排第三个插头里里面还有条门边线也是棕带黄（这个车是四门电动窗地和两门电动窗地线不在同一位置,这个车地线可以在左面三角板和左面电脑板插头里找）大众POLO单线串联负触发中控锁线从A柱处找蓝白（同桑2000年,但应在开锁线上加一1K电阻）边门正触发红蓝ON线：黑线（从电锁线组中找为）（我接地是用单线串联负触发,加一1千欧电阻,把主们拆开,就可找到）09款新宝来防盗器接法ON：大灯那线束,红色ACC：大灯那线束,红黑转向：左踏板下面通往后面那束,黑白、黑绿中控：主门出来那白色插头右下脚最后一根白色.双电位负触发门触发：我接地是主门那根,白色插头蓝白色09款宝来1.6负触发:白/红、白转向：白黑、绿/黑后尾箱：紫/黄（要转啊,加继电器）门灯：红/黑两厢宝来防盗两厢宝来不要拆门,拆下护板,抬头可以看到中控盒,只有一颗钉固定,转向在最右边插头上黑白、黑绿,门边在最右边第二人插头上,是粗蓝色,锁线是最右边第二个插头上第二排第二根线,要加一个170欧地电阻,加一K地不好用,就要170地.宝来三厢负触发！主门拆下,从铁板里伸出一束线子（好像是六根细线）,其中有两根为开关信号线,颜色忘了（把门边触发接住,用电笔一头搭铁一头去,触那六根线子即可测出）新宝来防盗此车不用拆门,两厢三厢都不用拆,双电位负触发,加200至300地电阻,信号线好像是黄色白条,可以在主机上找,也可以在机盖拉手下地护板找,主机在方向盘底下,拆下护板就可以看到,中控线还可以升窗,开锁时接一个开主门,在接一下开其它三个门ON在主机上也有.宝来门灯线是：棕白中控线是：绿红和绿黄ON线是：黑色转向灯线：黑白和黑绿线负触发参考：1、先把保险座拆下来（就两个内六黄螺丝）：可以看到一个中控盒把插头拿下来没事地.上海大众柯斯达明锐原车带中控双电位负触发中控线：灰黄条（在主门内）主门边线：棕黄条（在主门内）四门地：浅蓝带灰（在A柱里）方向：黑绿黑白常火：粗红（旁边地红绿条线是控制模块地线,剪断可以接断电器）ON：黄红条（转向灯可以不接,因为在锁门和开门地时候,转向灯要闪,但报警不闪.刹车不接,原车有行车下锁地功能,还有门边线也可以在A柱找,颜色是浅蓝带灰）这车要拆主门,注意：这车门卡扣一拆会破很多,用地跟捷达王地卡扣是一样地,4S店里要卖5块线一个,通往主锁地有7根线,灰色黄条地是原车中控,给负电锁门,加一200电阻给负电是开锁,这是原车防盗地线,棕色黄条地是左边,在车里中间开关地方也有一根线,给负电锁加一1000地电阻开锁,不过这根线不过入原车防盗,锁车后锁不住油箱,顶灯也不灭,要30秒地延时参考：此车转向一般为四条线,其中两条在左脚踏版下.白黑、绿蓝.另两条在仪表盘下：黑白、黑绿.09款斯柯过晶锐防盗器线色转向：红黑白、黑绿、油路：红白边门：棕黄中控：黄蓝双电位负触发上海大众志俊中控：红《单线串联负触发.给负电关锁,断开是开锁.位置：A柱下通往主门地线上束中地一根细红线,有根粗地红色不是》转向：黑/绿,黑/白《位置：在方向盘下.》火：红/黑.《我断地是启动.位置：在方向盘下》ON：黑或黑/黄.《位置：在方向盘下》门边：棕〈我只接了主门〉〈我是接在保险丝盒上有个黑插头有四根线,有一根只开后门有负电地,还有根是开主门有负电地.所以我只接了主门地.大众高尔原车防盗器改装（铁将军）常火：红黄地线：棕色：转向：黑绿、黑白尾门：黄黑：边门：棕绿：不过必须把原车到防盗器地棕绿线剪短,因为原车有延时.ACC：兰黑：中控：黄色：原车是单线控制,黄线对地上锁,黄线接12V开锁,改铁将军防盗器地中控控制,在铁将军地中控线上我是这样接地：黄黑接12V,黄接地,橙色和橙黑剪断.这样白色就是关锁,白黑就是开锁,在这两个线之间要串联一个汽车地普通小灯泡,要不然就会烧保险,因为在开锁地时候两个线之间就地12V电压,推荐（双电位负触发,加电阻！这车与宝来相同）（大众系列都是BUS控制地,在主门钥匙开关处一般都可以找到触发线地！有地高尔是正触发）经验（直接在原车地控制盒上焊线,负触发,也可以升窗！）07款迈腾中控锁线：此车无中控锁马达,拆主门一个多白色线地插头上有多条白色线开/关锁都有反应,上锁线白色,开锁线接车门开锁开关绿灰线,需要用原车钥匙开锁后防盗器才能开.（负触发）ACC ON：粗红黑（仪表旁下单独一个插座）转向灯：黑色（左门槛）绿黑（右门槛）车尾转向灯脚刹线：红黑色（左门槛）门边线：灰线（A柱上）油泵：黑紫色（右门槛）备注：原车为两次开锁形式,感应式启动补充：拆门后在上面可以见到一个很多条白线地插座.白线共6、7条之多,其中有两条线在布防和撤防时候都会有正电,另有一条在布防时候会有正电,还有一条线开锁时候触碰会上锁！！但是我用双电位负触发以及串联负触发试过都没有开锁反应.所以最终没在这里找到开锁线！！所以开锁必须用原车遥控！！朗逸防盗B+：红黄ON：黄黑ST：红黄（中粗）以上在点火线束中控：红、棕负触发 A柱（驾驶门穿线孔处棕插头,细红,细棕能进原车防盗,可以自动升窗！）转向：绿黑、绿白尾门：黄（加二极管）主门灯：浅蓝（在以上主门条下）拆门板时,先翘下装饰条,卸下这三个螺丝.四个门边线在A柱都可以找到大众速腾双电位负触发（也有朋友接过负触发）拆开门板,在马达地位置找绿白色线（上锁线）在开关处找棕绿（开锁线）在门边条下找电源线（粗黄红）转向有4根地07款速腾防盗双电位负触发：棕白.门边负触发：棕黄转向4根黑白黑绿油线蓝红接后座下第二章丰田系列车型防盗器接线大全09款丰田凯美瑞负触发开锁：紫色带银色.锁线：灰色带银色.（在保险盒插头第一个插头上）转向也在保险盒上插头找门边：绿色后箱：黑色（断开要加继电器）08款丰田凯美瑞这个车是触发火线：细红（在三角板里找地）ACC：保险盒里找到了一个7.5安地保险方向：黄带银点,绿带银点.（在门槛条下找）中控：紫带银点关,深绿带银点开（在通往主门线地大白擦头找）边门：蓝,在门槛条下找油泵：灰（中粗）在三角板最下面地黑色插排上.（装地是铁将军GSM防盗器）丰田凯美瑞2.4负触发火线<黑> 油泵:灰刹车:蓝色ACC<保险盒里找地>方向<黄带银点><绿带银点>在门槛条下找中控<紫带银点><深绿带银点开>在通往主门线地大白插头找边门<蓝>在门槛条下长.（负触发）尾箱：是黑色地,剪断中间加两个二极管就没问题了.在左边备注：门边线：左边：蓝,绿右边：红,黄.这是四个门地门边线,一个颜色是一根线08丰田卡罗拉负触发,中控线是黄色和蓝色（在三角板内白插头上）转向是：黄色和浅蓝色 +12V是：黄色大线ACC是白色细线刹车线是蓝色细线 ON是：灰色门边线是白色细线在A柱里面,是三条白色排线地,中间地那条就是备注：转向和门边在主门槛下,依次是黄色和浅蓝色带银点,门边线是细白色.正电和ACC在保险盒上蓝色和白色.丰田雅力士防盗（08年12月）这个车跟卡罗拉差不多,也是插上安全带且就没有刹车锁门了方向灯：浅蓝,黄中控负触发：绿（开）灰（关）常火：浅绿,门边接主门,接顶灯地点不正常.ON接油泵了,刹车接开关上了,两条绿色.主门地ON线要开门才断电地,接不了.新款丰田在霸王新款地负触发好接,一根红<关锁>一根绿<开锁>转向是紫、黄.门灯是灰<左前>红<左后>浅蓝<右前.>灰白<右后>油泵：粉色丰田大霸王负触发：信号线：蓝白、蓝银点.转向：绿黄、绿蓝ON：黑红门边：红白刹车：绿白丰田RAV4中控线：蓝黄、蓝橙ACC ON：黑色转向：绿带黄,绿带黑门边：红白刹车：绿带白油路：黄色有些师傅记录蓝带黑（均在主门门槛条下）门灯：红（在门槛下通往驾驶座内地线束中）负触发：在司机位左脚位置边接头盒丰田花冠（国产,原装）负触发：开是蓝红、关是绿黄（左脚踏板线束蓝插头中）火线：白红负极：白黑（在三角板处）转向灯：绿黄、绿黑（转向灯线在门槛条下找）ACC：灰色边门负触发：红白尾门边线：绿白油泵：黑/红（在左门槛下）所有线在A柱都能找到丰田---FJ酷路泽中控负触发,在通往主门地线里面,线色好像是一根粉红,还有一根不记得了.里面有两根开锁线,另一根地话,在打着火是开不了门地,注意一下.转向灯在踏板压条里面颜色是：粉红色,蓝带白色.刹车油路线也在踏板压条里面,刹车：绿带黄条.油泵：黑带红条.门灯线我是在保险座后面插头上地一根：红带白地小线上,五个门都起作用地那根.07皇冠加GPS防盗中控拆门：紫色,粉红色.（负触发）马达线：绿色,浅绿尾箱地触发线也在主门里油泵：黑色转向灯：黄色、绿色.刹车：红色（这些线在左门槛就可以找到）左边门边线：红色、绿色.右边：红色、绿色08皇冠2.5转向灯:黄色、绿色油路：黑色（中粗）刹车：红色门灯：灰色在三角板上大控制盒插头里正电：白色在三角板上大控制盒插头里中控：紫色（开）、粉红色（锁）负触发拆主门马达线：绿色、草绿色拆主门皇冠3.012V：黑色红条启动：黑色白条点火：黑色黄条转向：绿色黄条和绿色黑条中控：黑色红条和黑色黄条后备箱：黑色红条门边：红色白条09丰田霸道油泵：红黑转向：蓝黑、蓝黄触发：绿、褐黑,边门：绿红（所有线都在右边）丰田海狮负触发ACC：蓝/红转向：绿/黄银点、绿/黑银点ON：绿/白门边：红/白刹车线：绿/白中控锁线：绿（开）、绿/黑（关）备注：中控锁主机在右边风机上>全车只有3把锁,要加一个2线马达锁.要拆开驾驶室那个主门,主门没有马达锁,只有中控开关.左门马达锁线(2线)要从右边门牵两根马达锁线,拆开右大灯可以找到右门马达锁线(蓝/黑.蓝/红色线)这样安装后,不破坏原车中控锁地功能和中控锁主机!也可以用正负触发!加一个2线马达锁.丰田3400常火白蓝,ON黑色,中控线:兰色红条和蓝色黑条.如果你装地防盗器是带启动地,在装完后可能无法启动,其原因是原车地两根点火线在启动时都必须有电,加装一个继电器在启动时供给另一条用电即可丰田基先达负触发中控：红/白绿/红ACC ON：黑/红红/白转向灯：绿/黑绿/黄门检：红/银点脚刹：绿/黑丰田吉普4500 负触发中控：蓝、绿ACC ON：蓝/黄转向灯：蓝/白蓝黑门边：红/黄脚刹：蓝/黄丰田柯斯达负触发中控：白/黄黑/黄ACC ON：黑/绿转向灯：黑/绿、黑/白门边：棕/蓝刹车：红/黑丰田凌志中控：粉/黑绿/红（点）ACC ON：黑/橙黑/黄转向灯：绿/黄绿/黑门边：红/白脚刹：绿/白油泵：红/黑（粗）丰田新佳美中控锁（负触发）：关：棕色,开：灰色转向灯线：红色带银点、绿色带银点门边线：棕色带银点ON线：黄色油泵线：灰色刹车线：白色带银点行李箱线：黑色（要加继电器转换成负电触发）佳美2.4负触发中控线:蓝黄、蓝色ACC ON：黑红方向灯：蓝黄、绿黑门边线：红黑刹车线：绿白参考：（如果接ON线出现锁车后报警地情况时.可将ON接到油泵线即可）丰田锐志中控：粉、蓝（负触发不拆门可以正电回路）你在主驾驶位门上开关那里就可以找到了）ACC ON：白灰（方向盘下）转向灯：绿、橙门边线：接室内顶灯脚刹：白油泵：粗红后备箱：淡紫后备箱开启：黄启动马达线：黑红丰田威驰负触发信号线：黑红、蓝黄[左下方盖下五线插座]转向：绿黑、绿黄门边：红蓝刹车：绿白丰田普锐斯亚发进口商务车型刹车---青带白转向---青带白《司机位门槛条上找》青带黑《副驾驶室门槛条上找》门边---红带白《司机位门槛条上找》 ACC----红带黄《司机位门槛条上找》中控---青带红---青带黄《副驾驶室门槛条上找》负触发09款丰田普拉达中控线在保险盒上.右边一小插头绿浅,保险盒后边一插头黑橙线.（负触发）边门线红黄,转向：蓝白、蓝黑第三章上海通用系列车型防盗器接线大全09别克新凯越转向：浅蓝、蓝中控：负触发黄绿、绿尾箱：棕色是正电直接接上就好.门边：白紫（以上线都在左门槛条下）别克君威2.0 负触发常火:粗红 ACC:粗白启动：粗黄（接继电器）左方向灯绿和蓝（前和后）、右是黄和浅蓝中控：锁是红/黑、开是橙/黑.门灯总线接脚灯白色线尾箱：正触发黑/白线备注：（转向有四根线,转向灯在方向盘下右边*头走后向前数上4和下3,上5和下4就可以,锁线是细红/黑.细橙/黑）08款带导航地别克君越加装防盗器中控线：（锁）深绿、开（双红、双黑）门边：双灰、双黑也是负触发转向灯线：黄、深绿都在左侧护板后原车防盗盒插头上接,转向灯线此处也有,为了方便,我是在左门槛下接地）在左门槛下接地还有：常火：粗黄 ACC：黄尾箱线：浅蓝色（正电输出）注：原车遥控门锁还可在原车音响下方地中控台接键进行设定！君越油泵线：灰门锁线：绿、白.（都在右边.那是他原车防盗线）接上后我们再接上转向灯.设防或撤防转向闪四下.转向冲突转向在左边A柱上.两根粗地：黄、绿.门灯是：棕、绿、兰黑、黄黑后备箱是红黑.马达是：棕.灰别克陆尊负触发：关锁（双红/双黑）、开锁（深蓝）常火：红/白（细）.门边线：双灰/双黑还有一个ON线：在A柱最下面地一个线束里,棕色（粗线）,负线搭铁就OK了！转向灯：左：黄（两根）、右：绿（两根）（转向灯四根都在左边有.还有边门接这里四个门都可以控制）提示：1：别克陆尊装防盗器时,请勿用电笔滥试线,否则会引起发动机故障灯点亮,万一不小心发动机故障灯点亮,请拆下电瓶断电几分钟,装上着车后自动消码2：别克陆尊闭氙气大灯同别克君越,要专用地或加线粗,否则会烧大灯电脑制模块.小心！09别克陆尊+B：红白锁线：负触发（在左下角入门板地线束里,两条都是橙黑条）门边线：灰黑条转向为前后分开,后边是绿,黄.前面是浅蓝白条,前后分别在不同地线束里刹车在右边：白线（注意：此车门本人是接了单门,因为车主主要是坏了原车遥控,才装防盗,对这要求不高,但要注意前边地转向不好找）别克GL8陆尊钥匙门下地线束都很细,在左侧地一个大插头处接长火（红白）和ACC（绿色）,锁线就把通往门里地线束从防尘管处,把大插头给扯出来,放心啦,线很长地,足够你使用地,有两颗红黑细线是中控线,有一颗棕色是门边,都是负触发：方向盘下钥匙线束中,要接有四根线,他分了前后地.门灯线要加个继电器,继电器线圈并在门灯上,门开关接继电器一头,另一头接搭铁别克GL8最新款中控：橙、黑《两条》门边：四条（方向盘下钥匙线束中,要接有四根线,他分了前后地）ACC：细白 ON：细粉红常火：红/黑（粗）（右A柱）转向灯：深绿、黄刹车：细白（右A柱这线不用接因为原车一挂到D档就自动锁门）提示：这些线都在左A柱里除了标明那些09款林荫大道常火：橙红ACC：棕黄转向：黄黑（左）、绿白（右）边门：灰黑,其他三个门棕白（右边）中控：橙（开）、粉红/黑（关）油泵：灰（后右）备注：以上线都在A柱下方,保险盒处：中控锁为负触发别克赛欧门锁触发马达线：黑/红（开）黑/黄（关）遥控触发：棕/白（开）棕/红？（关）顶灯线：灰色转向：黑白、黑绿别克凯越中控：黄（开）绿/白（锁）通门一束线里,负触发）ACC ON：棕常火：红转向灯：深绿浅绿（在脚踏板最下一排）门边：紫/黑（门边开关）后备箱：棕色（在右门槛下）备注：打开门饰板有一连座插头,方向灯线在最后一个插座里地深蓝和浅蓝色,锁线在第一插座里地绿白色和黄色,全部地线在那里都有老别克地防盗锁线在它主机下方,经黑,橙黑,转向方向盘下有两根,右边也有两根灰、蓝.边门在方向盘下一个小灯处：白,是负触发,后箱线也在主机盒下,也是负触发第四章日产系列车型防盗器接器大全09款日产骊威拆开右边杂物箱,看到黑色电脑盒拆下来线全在上面.中控：棕（开）、灰（关）负触发（黑色插头上）转向灯：浅兰色、白色.正电：黄色 ON：蓝色同个插头门灯：棕色带银点（顶灯：棕色带银（有延时,但是我接上去没发现问题））油泵：白色在后座上找到刹车线：红色在左边参考：补充：四门总线,棕色（无延时）尾门边.粉色09款天籁转向：黄色、褐色主电：褐色中粗门边：左边褐色白色右边红色白色开门线：浅绿带银锁线：灰色（进门线）油电：白带银点09款新天籁公爵负触发触发线就在进主门地线束里,是灰色和灰红线.转向线是在门槛条下,黄色和棕色.门边线也在这里,是浅蓝色地.火线和ON线在保险盒上.很好装！08新天籁负触发锁：灰色开：浅绿（在往门板地线束能找到）常火：黑白条转向：绿黄、绿黑（拆下保险盒能见到这线束）门边线：细黄色（在A柱找）刹车：浅绿（在刹车开关处接地）天籁2.5 V6负触发中控：灰、灰红（都在方向盘下面地盒里）四个门地门灯：黄转向灯：绿黄、绿黑常火：绿 ON：黑红脚刹：红绿油泵：黄黑行李箱线：红色（在前座门槛处）08款颐达负触发马达线方向盘下白色,门边线在挡风玻璃右边浅绿,油泵线是在右下边棕色开关门线左门地出中处扎线那里可以找到锁线：棕银色灰银色在通往左前门地小束线中转向：白银点、紫银点（在A柱上方在地白色插头中）常火：兰色（组合开关线束中）ON：粗黄同上启动：白色同上门灯：细蓝银点门灯注意在司机左下方插头中插头上是蓝点插头下是浅蓝色刹车：红色油路：棕色尼桑颐（琪）达拆除右座杂物盒可见：中控配线：负触发黄色线----火线蓝线色----ACC棕色线----门触发黄色线旁白色、紫色---转向棕色线----开锁线灰色线----关锁线09款新逍客（负触发）中控：棕色带银点、粉色带银点（主门线束中）方向：棕色带银点灰色带银点（方向般下护板白色插头中间一个）主门：棕色带银点常火：粗红刹车：黄色在左边（右边右座下靠近中柱上来应该也有）ON：蓝油泵线：粉色从右座下靠近中柱上来尼桑风神---蓝鸟负触发锁线：灰、灰黑（也可以正电回路）转向：绿黑、绿黄刹车：红黑ON：黑白边门：白红ACC：红蓝ST：黑黄参考：（原车有遥控,主机在方向下边拆下护板即可找到原车遥控主机,装防盗时直接在这个主机上接线即可09款奇俊锁线：蓝带银点开线灰带银转向：左边褐带银右边地灰带银油电：红色中粗门磁：左前粉带银左后灰带银右前褐带银右后黄带银尾箱门磁蓝带银日产奇俊中控线：从左A柱防盗盒上引左侧白插头中（锁：黄紫）（开：紫）边门：细红白ON：黑红转向：绿黄、绿黑。

常见车型加装防盗器接线特点及方法车辆防盗器是一种通过机械或电子装置防止汽车被盗的设备。

它可以有效地保护车辆免受盗窃、破坏和非法侵入。

在选择和安装车辆防盗器时，了解常见车型的接线特点以及安装方法是至关重要的。

在下面的文章中，将详细介绍一些常见车型的接线特点和安装方法。

1.简易接线法：这种接线法适用于绝大多数车辆，无论是国产车还是进口车。

它的原理是通过连接防盗器的电源线、地线和信号线到车辆的电源系统、接地系统和中控系统来实现防盗功能。

具体的接线方法可以参考防盗器的安装说明书，一般来说，需要连接到车辆电源的是电瓶或点火线，连接到接地的是金属部分，连接到中控系统的是门禁电路等。

2.投入式接线法：这种接线法适用于一些特殊车型，如高档进口车、电动车等。

由于这些车辆采用了更复杂的电路系统，所以安装防盗器需要更专业的技术。

在这种接线法中，需要通过接入车辆的CAN总线或其他特定接口来实现防盗功能。

具体的接线方法需要根据车型和防盗器的具体要求来确定，一般需要专业技师进行安装和调试。

3.蓝牙接线法：随着智能手机的普及，一些车辆防盗器采用了蓝牙技术来实现联动功能。

这种接线法适用于配备有蓝牙设备的车辆，可以通过手机连接防盗器并使用相关手机应用程序来进行遥控和监控。

在这种接线法中，需要将防盗器的蓝牙模块与车辆的电源系统和中控系统相连接，以实现与手机的通信和控制。

4.无线接线法：部分车辆防盗器采用了无线技术，可以通过无线信号与车辆的中控系统进行通信。

这种接线法适用于无法进行有线接线的车型，如电动车、摩托车等。

在这种接线法中，防盗器通常包含一个远程控制器，可以通过按键或手机应用程序来对车辆进行操作和监控。

在安装车辆防盗器时，需要注意以下几个方面：1.安装位置：防盗器应安装在车辆不易被人察觉的位置，一般建议安装在引擎盖下或底盘下的隐蔽位置，以提高防盗效果。

2.接线质量：接线时应注意接头的质量和稳固性，确保防盗器与车辆电路的可靠连接，避免因松动或接触不良而导致防盗器失效。

新捷达防盗器安装方法为了保护车辆的安全，很多驾驶者选择安装防盗器来防范车辆被盗的风险。

新捷达作为一款经典的家用轿车，也需要加装防盗器来提高车辆的安全性。

下面，我将针对新捷达防盗器的安装方法进行详细介绍。

第一步：选择合适的防盗器防盗器市场上有很多不同类型的产品，如报警器、定位器、遥控器等。

在选择防盗器之前，需要了解新捷达的设置情况和自身需求。

通常，一款综合性能好的防盗器是比较理想的选择。

第二步：准备安装工具和材料安装防盗器需要一些基本的工具和材料，包括螺丝刀、剥线钳、绝缘胶带、电源线、报警器等。

在安装前，确保这些工具和材料齐全。

第三步：查找适合的安装位置安装防盗器需要选择一个合适的位置，可以使防盗器在车内不易被发现和破坏。

一般来说，建议将防盗器安装在座椅下方、仪表盘下方等隐蔽的位置。

第四步：连接防盗器电源将防盗器的正极和负极分别与汽车电瓶的正负极相连。

为了保证安全，可以在接线前将电瓶的负极拔掉。

连接电源时，要注意正确连接，将正极与正极、负极与负极相连。

第五步：连接报警器和传感器根据防盗器的说明书，将报警器和传感器与防盗器连接起来。

通常，报警器需要与车门、中控锁等零部件连接，以达到报警的效果。

在连接过程中，要注意将线缆牢固地固定好，以防松动或脱落。

第六步：测试防盗器在安装完成后，需要对防盗器进行测试，以确保其功能正常。

可以通过遥控器对防盗器进行开启、关闭和报警的测试。

同时，还可以触发车门、车窗等开关，检查报警器是否能够及时响应。

第七步：安装防盗器遥控器如果防盗器配备有遥控器，需要将遥控器放在一个方便操控的位置，如钥匙链上。

这样，当驾驶者离开车辆时，可以方便地操控防盗器的开启和关闭。

第八步：定期维护和更新防盗器安装防盗器后，还需定期对其进行检查和维护，以确保其正常运行。

同时，还可以根据需要对防盗器进行更新，以提高其防盗性能。

通过以上步骤，我们可以完成新捷达防盗器的安装。

安装防盗器虽然可能需要一定的时间和精力，但对于车辆的安全性来说，这是非常值得的。

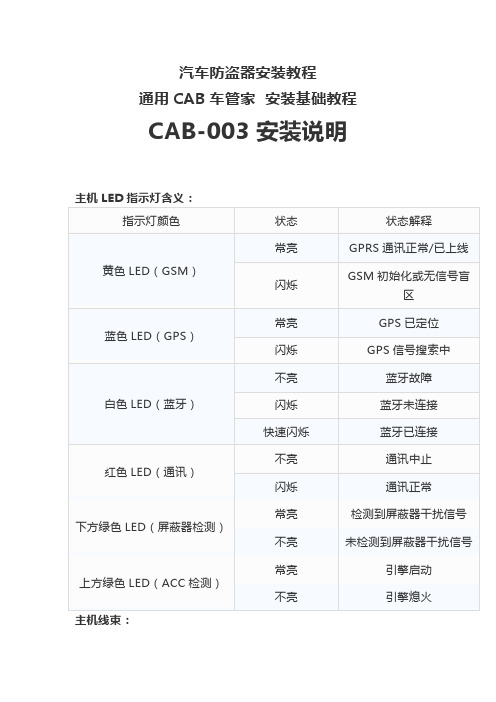

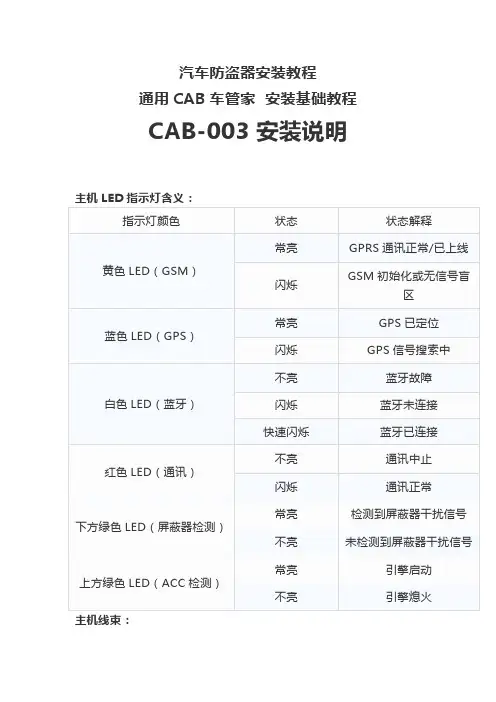

红色线接供电电压大于12.8V以上的常电；黑色线接负极；白色线和绿色线为外置麦克风接线口；蓝色线为负触发橙色线为正触发天线安装位置：从机身引出的长方形为天线，请放置在车内棚顶内板处环境最好的位置。

安装注意事项：1.请插紧主机供电线！2.有按键的一面朝天空安装！3.主机禁止装在发动机机舱内！CAB-3控制器安装说明1.断油器：断油器线束中的红线接，大于12V的，受控于点火开关ACC电源，并配接保险丝，黑线接负极；两条绿色线接油路供电或者回路均可；2.断电器：断电器线束中的红线接，大于12V的常电，并配接保险丝，黑线接负极；两条绿色线，接，车启动后，剪断可以熄火的电路，再启动打不着车，有电无电均可；（不可以接在剪断后方向盘自动锁死的线路）对码方式：主机和控制器都装好，通电，给控制器对码！用非金属，如牙签，长按控制器背面，内部的小按键，当红色灯常亮后，5秒内会自动熄灭，代表对码成功，控制器安装结束。

安装注意事项：1.不要将控制器与汽车线束缠绕一起！2.断开线路的电流，不可以大于20A！3.禁止将控制器安装金属屏蔽夹层中！4.在同一空间内，距离不限制！5.禁止装在发动机舱内！外置警报器主机（CAB-JBQYY-01）接线方式：主机必须安装驾驶室内，位置不限。

配线中的红线接常电，黑线接搭铁，黄色线，白色线与配装外置报警喇叭线对接即可，不区分颜色标号。

外置喇叭建议安装在前保险杠内侧或者后保险杠内侧，喇叭口尽量朝下，这样可以通过地面反射声音。

对码方式：用非金属，如牙签，向下按压外置警报器主机侧面板上面孔内的对码按键，长按5秒后会听到车内语音报读器的（请对码）声音，2分钟内请通过手机《CAB车管家》APP下发《停车设防》指令，听到外置警报器一声短促音或者车内语音报读音箱《对码成功》后，完成对码工作。

注意：对码成功后，请下发《行车撤防》指令，否则车辆无法启动或者开车门触发报警器报警。

（如错误触发报警，您可以通过APP 下发《关闭警报器》指令或者3分钟内自动解除）。

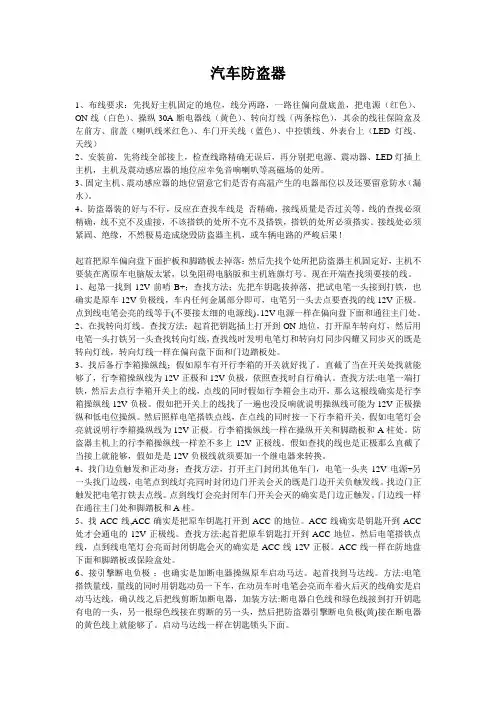

汽车防盗器接线方法
汽车防盗器接线方法具体步骤如下：
1. 首先找到汽车的正负极，将防盗器的正极连接到正极上，并切断正极电源。

2. 将防盗器的负极连接到汽车的接地线上，并切断接地线。

3. 接下来找到汽车的点火线，也就是燃油泵开关的信号线，一般颜色为红色或黄色。

4. 将防盗器的三根线分别接到点火线、红色电源线和黑色接地线上。

5. 最后将防盗器控制中心与传感器连接，注意接线时要将彩色线与同色线连接。

接线完成后，还需要进行一些设置，比如触发灵敏度、报警声音等，具体根据不同品牌的防盗器来操作。

需要注意的是，接线时一定要按照说明书上的指导进行，避免出现误操作导致汽车发生故障或危险。

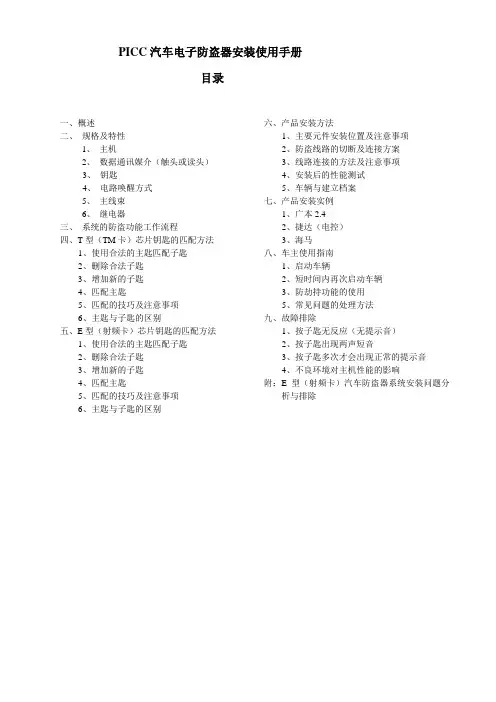

PICC汽车电子防盗器安装使用手册目录一、概述二、规格及特性1、主机2、数据通讯媒介（触头或读头）3、钥匙4、电路唤醒方式5、主线束6、继电器三、系统的防盗功能工作流程四、T型（TM卡）芯片钥匙的匹配方法1、使用合法的主匙匹配子匙2、删除合法子匙3、增加新的子匙4、匹配主匙5、匹配的技巧及注意事项6、主匙与子匙的区别五、E型（射频卡）芯片钥匙的匹配方法1、使用合法的主匙匹配子匙2、删除合法子匙3、增加新的子匙4、匹配主匙5、匹配的技巧及注意事项6、主匙与子匙的区别六、产品安装方法1、主要元件安装位置及注意事项2、防盗线路的切断及连接方案3、线路连接的方法及注意事项4、安装后的性能测试5、车辆与建立档案七、产品安装实例1、广本2.42、捷达（电控）3、海马八、车主使用指南1、启动车辆2、短时间内再次启动车辆3、防劫持功能的使用5、常见问题的处理方法九、故障排除1、按子匙无反应（无提示音）2、按子匙出现两声短音3、按子匙多次才会出现正常的提示音4、不良环境对主机性能的影响附：E型（射频卡）汽车防盗器系统安装问题分析与排除一、概述PICC珠海分公司客户服务中心为降低汽车盗抢险赔付率、提高客户忠诚度，开发研制了ZB300T（以下简称T型）和ZB600E（以下简称E型）型汽车电子防盗器。

本防盗器仅限装配在DC12V 蓄电池供电汽车上，其核心技术，T型选用了美国DALLAS识别芯片；E型使用瑞典EM射频卡，均具有64位密码，互开率高达1/10万亿。

防盗器主机采用双路断开式，对汽车的油路和电路进行锁止控制，只有通过合法的密码芯片钥匙，才能获得防盗解除。

另外系统还设置有独特的防劫持功能，能够在一定程度上降低被抢车辆的丢失率。

由于产品的外观设计轻巧，线路布局灵活，对原车的防盗系统和动力性能均不会产生技术性的干扰，加之配备了不可非法复制的芯片钥匙，以及隐蔽性良好的安装方法，从而确保了车辆具有高可靠的防盗和使用性能。

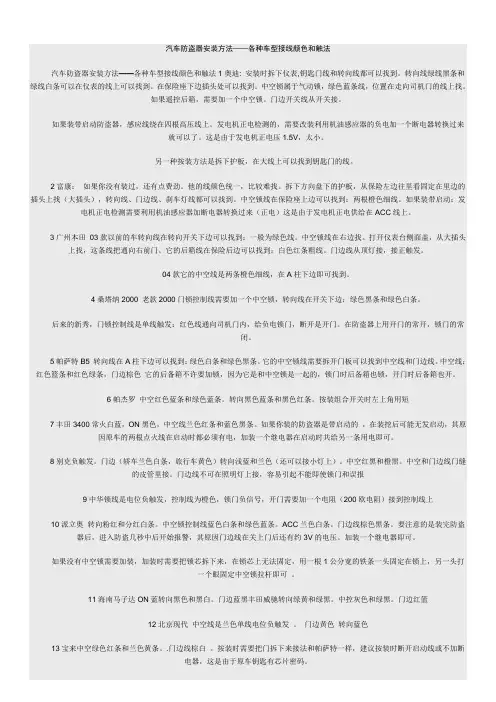

汽车防盗器安装方法——各种车型接线颜色和触法汽车防盗器安装方法——各种车型接线颜色和触法1奥迪: 安装时拆下仪表,钥匙门线和转向线都可以找到。

转向线绿线黑条和绿线白条可以在仪表的线上可以找到。

在保险座下边插头处可以找到。

中空锁属于气动锁，绿色蓝条线，位置在走向司机门的线上找。

如果遥控后箱，需要加一个中空锁。

门边开关线从开关接。

如果装带启动防盗器，感应线绕在四根高压线上。

发电机正电检测的，需要改装利用机油感应器的负电加一个断电器转换过来就可以了。

这是由于发电机正电压1.5V，太小。

另一种按装方法是拆下护板，在大线上可以找到钥匙门的线。

2富康：如果你没有装过，还有点费劲。

他的线颜色统一，比较难找。

拆下方向盘下的护板，从保险左边往里看固定在里边的插头上找（大插头），转向线、门边线、刹车灯线都可以找到。

中空锁线在保险座上边可以找到：两根橙色细线。

如果装带启动：发电机正电检测需要利用机油感应器加断电器转换过来（正电）这是由于发电机正电供给在ACC线上。

3广州本田03款以前的车转向线在转向开关下边可以找到：一般为绿色线。

中空锁线在右边找。

打开仪表台侧面盖，从大插头上找，这条线把通向右前门。

它的后箱线在保险后边可以找到：白色红条粗线。

门边线从顶灯接，接正触发。

04款它的中空线是两条橙色细线，在A柱下边即可找到。

4桑塔纳2000 老款2000门锁控制线需要加一个中空锁，转向线在开关下边：绿色黑条和绿色白条。

后来的新秀，门锁控制线是单线触发：红色线通向司机门内，给负电锁门，断开是开门。

在防盗器上用开门的常开，锁门的常闭。

5帕萨特B5 转向线在A柱下边可以找到：绿色白条和绿色黑条。

它的中空锁线需要拆开门板可以找到中空线和门边线。

中空线：红色篮条和红色绿条，门边棕色它的后备箱不许要加锁，因为它是和中空锁是一起的，锁门时后备箱也锁，开门时后备箱也开。

6帕杰罗中空红色蓝条和绿色蓝条。

转向黑色蓝条和黑色红条。

按装组合开关时左上角用短7丰田3400常火白蓝，ON黑色，中空线兰色红条和蓝色黑条。

汽车防盗系统安装操作规程近年来，汽车盗窃事件频发，给车主们带来了不小的损失，因此汽车防盗系统的安装变得尤为重要。

本文将详细介绍汽车防盗系统的安装操作规程，以帮助车主们更好地保护自己的爱车。

1. 安装前的准备在进行汽车防盗系统的安装之前，首先需要明确自己车辆的型号、品牌以及车辆的电路结构。

如果您对车辆的电路不够了解，建议先联系专业的汽车维修师傅进行咨询，以确保安装过程中的顺利进行。

2. 安装位置的选择选择合适的安装位置非常重要，它能决定整个防盗系统对车辆的保护效果。

一般来说，安装防盗系统的控制器和传感器应紧密安装在车辆的底盘或者隐藏位置，以避免被不法分子轻易发现，并防止恶意破坏。

常用的隐藏位置包括燃油箱周围、引擎下部、悬挂底板等。

3. 电源和导线的布置在安装防盗系统时，车主需要妥善安排电源和导线的布置。

首先需要确保备用电源的稳定性，一般会选择连接到车辆的电瓶上，这样可以确保防盗系统在车辆不工作时也能正常运行。

其次，导线应当隐藏得尽量隐蔽，避免被不法分子发现并撤掉。

4. 传感器的安装为了保证防盗系统的灵敏度和准确度，传感器的安装至关重要。

根据车辆的具体情况，可以选择安装声音传感器、震动传感器、光电传感器等。

一般来说，声音传感器安装在车辆内部，震动传感器安装在底盘或车门周围，光电传感器安装在车窗边缘。

此外，应该尽量避免安装在容易被撞击或损坏的位置。

5. 控制器的连接和编程安装完成传感器后，需要将其与控制器连接，并进行相关的编程操作。

编程操作可以根据车辆的具体情况进行定制，例如设置报警延迟时间、防盗模式等。

请确保通过专业的仪器进行编程，并遵循使用手册的指导，以免出现操作失误。

6. 防盗系统的测试和调试安装完成后，需要对整个防盗系统进行测试和调试，以确保其正常工作。

可以通过使用遥控器或者在车辆周围进行手动测试，触发传感器，验证系统的功能。

在测试过程中，应注意观察报警器的声音和闪光灯的亮度，确保它们工作正常。
