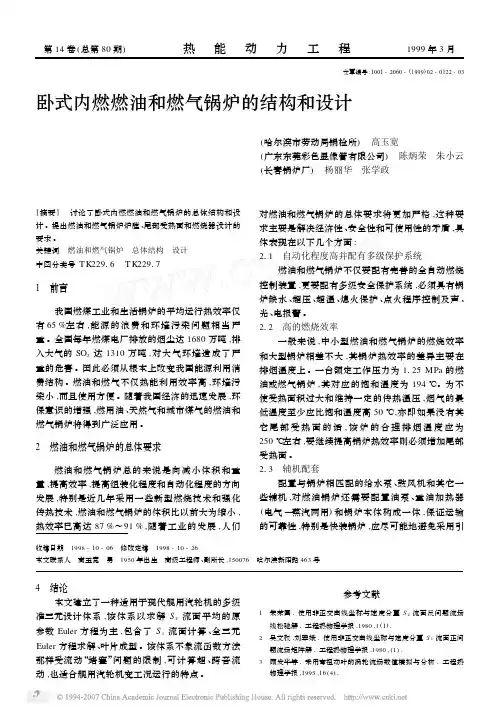

燃油燃气锅炉的结构和设计分解

锅炉是一种能量转换设备，它是利用燃料燃烧释放的热能或其他热能将工质水或其他流体加热到一定参数的设备。

按照燃料分类锅炉可分为燃气锅炉、燃油锅炉、燃煤锅炉和燃生物质锅炉四种。

那么不同燃料锅炉的工作原理和系统图又是怎样的呢？1、燃气锅炉燃气锅炉工作原理为天然气在炉内燃烧释放出来的热量，加热锅内的水，水在锅(锅筒)中不断被炉里气体燃料燃烧释放出来的能量加热，温度升高并产生带压蒸汽或热水。

燃气锅炉运行系统分为烟风系统和水系统。

烟风系统：燃料燃烧-炉膛-二回程烟管（-三回程烟管）-节能器-冷凝器-烟道；水系统：锅炉原水-软化水箱-锅炉-蒸汽或者水-蒸汽或者供暖管道。

2、燃油锅炉燃油锅炉最基本的部件是“锅”和“炉”两大部分。

锅是锅炉设备中的汽水系统，是水变成汽或热水的吸热部分；炉是锅炉设备中的燃烧系统，是油与空气发生化学反应产生高温火焰和烟气的放热部分。

燃油锅炉工作原理为油在炉内燃烧产生火焰和高温烟气，通过火焰和高温烟气不断将热量传递给锅内的水，水会在锅内不断流动循环，吸热升温汽化（热水锅炉达不到沸腾温度）从而产生蒸汽和热水。

3、燃煤锅炉燃煤锅炉以大型循环流化床锅炉为例，其工作原理为：燃料经破碎机破碎至合适的粒度后，经给煤机从燃烧室布风板上部给入，与燃烧室炽热的沸腾物料混合，被迅速加热，燃料迅速着火燃烧，在较高气流速度的作用下，充满炉膛，并有大量的固体颗粒被携带出燃烧室，经气固分离器分离后，分离下来的物料通过物料回送装置重新返回炉膛继续参与燃烧。

经分离器导出的高温烟气，在尾部烟道与对流受热面换热后，通过除尘器，由烟囱排出。

以上所述的煤、风、烟系统称为锅炉的燃烧系统，即一般说的“炉”。

另一方面，锅炉给水经水泵送入省煤器预热，再进入汽包，然后进入下降管、水冷壁被加热并蒸发后又回到汽包，经汽水分离后蒸汽进入过热器升温后，通过主蒸汽管道送到用户处。

上述为汽水系统，即一般说的“锅”。

总的来说，炉的任务是尽可能组织高效的放热，锅的任务是尽量把炉的热量有效的吸收，锅和炉组成了一个完整的能量转换和蒸汽产生过程。

锅炉结构及工作原理引言概述：锅炉是一种常见的热能转换设备，广泛应用于工业生产和民用供暖领域。

本文将详细介绍锅炉的结构和工作原理。

一、锅炉结构1.1 炉膛部分：炉膛是锅炉的燃烧室，主要包括炉膛壁、炉膛门、炉膛排渣设备等。

炉膛壁通常由耐火砖或耐火材料构成，能够承受高温和高压环境。

炉膛门用于装载燃料和清理炉膛。

1.2 烟道部分：烟道是燃烧产生的烟气通过的通道，主要包括烟道壁、烟道门、烟囱等。

烟道壁通常由金属材料制成，具有良好的导热性能和耐高温性能。

烟道门用于清理烟道和调节烟气流量。

烟囱则用于排放烟气。

1.3 水循环部分：水循环部分是锅炉的核心组成部分，主要包括水壁、水管、蒸汽分离器、循环泵等。

水壁是锅炉的加热面，通常由钢管或钢板制成，能够承受高温和高压。

水管用于传递热能和循环水。

蒸汽分离器用于分离蒸汽和水。

循环泵则用于推动水循环。

二、锅炉工作原理2.1 燃烧过程：燃烧是锅炉产生热能的基本过程，通常采用燃料和空气的混合燃烧。

燃料经过燃烧室中的燃烧反应，释放出热能。

燃烧产生的高温烟气通过烟道进入烟囱排出。

2.2 传热过程：传热是锅炉将燃烧产生的热能传递给工作介质（水或蒸汽）的过程。

燃烧产生的高温烟气通过炉膛壁和水壁，使水壁加热，使水变为蒸汽。

烟气在烟道中与水壁进行对流传热，同时通过辐射传热。

2.3 蒸汽生成过程：蒸汽生成是锅炉将水加热转化为蒸汽的过程。

水在水壁中受热，温度升高，逐渐转化为蒸汽。

蒸汽与水分离器分离，进入蒸汽管道，供应给需要蒸汽的设备使用。

三、锅炉的工作原理3.1 自然循环锅炉：自然循环锅炉是利用自然对流现象进行水循环的锅炉，不需要循环泵。

炉膛内的烟气通过烟道上升，形成烟气上升通道，同时水在水壁中加热变为蒸汽，蒸汽密度变小，上升到蒸汽分离器，分离出水滴，蒸汽进入蒸汽管道，水滴回流到水壁，实现自然循环。

3.2 强制循环锅炉：强制循环锅炉通过循环泵推动水循环，加快传热速度。

循环泵将水从蒸汽分离器中抽出，通过水管送入水壁，水在水壁中受热变为蒸汽，再经过蒸汽分离器分离，进入蒸汽管道，供给设备使用。

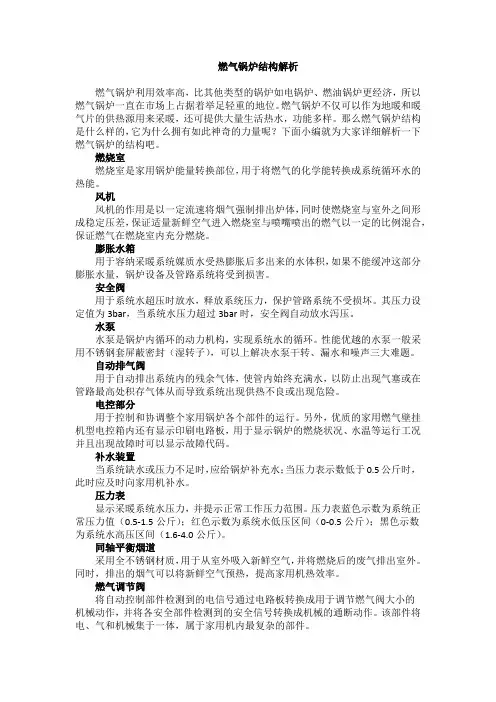

燃气锅炉结构解析燃气锅炉利用效率高，比其他类型的锅炉如电锅炉、燃油锅炉更经济，所以燃气锅炉一直在市场上占据着举足轻重的地位。

燃气锅炉不仅可以作为地暖和暖气片的供热源用来采暖，还可提供大量生活热水，功能多样。

那么燃气锅炉结构是什么样的，它为什么拥有如此神奇的力量呢？下面小编就为大家详细解析一下燃气锅炉的结构吧。

燃烧室燃烧室是家用锅炉能量转换部位，用于将燃气的化学能转换成系统循环水的热能。

风机风机的作用是以一定流速将烟气强制排出炉体，同时使燃烧室与室外之间形成稳定压差，保证适量新鲜空气进入燃烧室与喷嘴喷出的燃气以一定的比例混合，保证燃气在燃烧室内充分燃烧。

膨胀水箱用于容纳采暖系统媒质水受热膨胀后多出来的水体积，如果不能缓冲这部分膨胀水量，锅炉设备及管路系统将受到损害。

安全阀用于系统水超压时放水，释放系统压力，保护管路系统不受损坏。

其压力设定值为3bar，当系统水压力超过3bar时，安全阀自动放水泻压。

水泵水泵是锅炉内循环的动力机构，实现系统水的循环。

性能优越的水泵一般采用不锈钢套屏蔽密封（湿转子），可以上解决水泵干转、漏水和噪声三大难题。

自动排气阀用于自动排出系统内的残余气体，使管内始终充满水，以防止出现气塞或在管路最高处积存气体从而导致系统出现供热不良或出现危险。

电控部分用于控制和协调整个家用锅炉各个部件的运行。

另外，优质的家用燃气壁挂机型电控箱内还有显示印刷电路板，用于显示锅炉的燃烧状况、水温等运行工况并且出现故障时可以显示故障代码。

补水装置当系统缺水或压力不足时，应给锅炉补充水；当压力表示数低于0.5公斤时，此时应及时向家用机补水。

压力表显示采暖系统水压力，并提示正常工作压力范围。

压力表蓝色示数为系统正常压力值（0.5-1.5公斤）；红色示数为系统水低压区间（0-0.5公斤）；黑色示数为系统水高压区间（1.6-4.0公斤）。

同轴平衡烟道采用全不锈钢材质，用于从室外吸入新鲜空气，并将燃烧后的废气排出室外。

燃气蒸汽锅炉结构一、燃气蒸汽锅炉概述燃气蒸汽锅炉是一种利用燃气燃烧产生热能，通过传热将水加热为蒸汽的设备。

它具有高效、环保、安全等优点，在工业生产和生活中得到广泛应用。

了解燃气蒸汽锅炉的结构对于正常运行和维护具有重要意义。

二、燃气蒸汽锅炉结构概述燃气蒸汽锅炉的结构主要包括以下几个部分：2.1 炉膛炉膛是燃气燃烧的空间，它由炉壁、炉顶、炉底等构成。

炉膛内的燃气在燃烧过程中释放出的热能通过炉壁传递给水，使水加热为蒸汽。

2.2 锅筒锅筒是燃气蒸汽锅炉的主体部分，它是一个圆筒形容器，由前后两个端盖和筒体组成。

筒体内部分为上下两个区域：上区为蒸汽区，下区为水区。

燃气燃烧后的热能通过炉膛传递给水，使水加热为蒸汽，蒸汽在锅筒内积聚并被抽出。

2.3 管束管束是燃气蒸汽锅炉中的传热元件，它由许多平行排列的管子组成。

管束分为炉膛侧和锅筒侧两部分，炉膛侧接收炉膛内的热能，将其传递给管束内的水；锅筒侧接收管束内的热能，将其传递给水区内的水。

管束的结构和布置对于热效率和安全运行具有重要影响。

2.4 燃烧系统燃烧系统是燃气蒸汽锅炉中的关键部分，它由燃气供应系统、点火系统、燃烧控制系统等组成。

燃气通过供应系统进入炉膛，在点火系统的作用下点燃，燃烧控制系统对燃气的供应量、点火时间和燃烧状态进行控制，以确保燃烧效果和安全性。

2.5 排烟系统排烟系统用于排出燃气燃烧后产生的烟气，它由烟囱、烟道等组成。

在燃气燃烧过程中，会产生大量的烟气，如果不及时排出，会影响燃烧效果和环境。

排烟系统的设计要考虑到烟气的排出量和排放标准，以保证燃气蒸汽锅炉的正常运行和环境保护。

三、燃气蒸汽锅炉结构详解3.1 炉膛结构炉膛结构包括炉壁、炉顶和炉底。

炉壁由耐高温材料制成，能够承受高温烟气和高压水蒸汽的冲击。

炉顶通常有燃气进口和烟气出口，燃气从进口进入炉膛，烟气从出口排出。

炉底通常有水冷壁和炉排，水冷壁用于吸收炉膛内的热能，炉排用于支撑燃料和燃烧床。

3.2 锅筒结构锅筒结构由前后两个端盖和筒体组成。

燃油燃气锅炉介绍ﻫThｅ Introdｕｃtion of Oiｌ (Gａs）-fired Boiｌer卧式内燃油气锅炉Horizontａl Ｉntｅｒnal—cｏmbustion Oｉl (Ｇas）—fｉred Boiler双锅筒纵置式燃油燃气锅炉Double Drｕｍ LonｇiｔudiｎaｌOil (Gａs)—fiｒeｄＢｏiｌeｒ高炉煤气炉BlasｔFuｒnａce Gas FｉｒｅｄBｏilｅr湿蒸汽发生器（注汽炉)WeｔＳtｅam Geｎerator （Ｉnjectiｎｇ Steａm Boiler)卧式内燃油气锅炉系列The Ｓeｒｉes of HoｒizontalＩnｔernal-CombustionOiｌ（Gas)—fired ＢoｉlerＷNＳ0.5-１。

０-Y．ＱWNＳ1—1.0—Y．QＷNS2-1.2５—Y。

QＷNS3－1．25-Ｙ。

QWNS4—１。

25—Y.QWNS6—1。

2５-Y。

QWNS8—1。

25—Ｙ。

QＷNS1０—1。

２5—Y.QWNＳ1５—1。

２5—Y．QWNS20—1。

25—Ｙ.Ｑ卧式内燃油气锅炉结构特点Struｃture Cｈaracteｒistｉcs of Hｏrizoｎｔal Internal—CｏmbustionＯil(Gas）-ｆireｄBoiler卧式湿背式三回程结构Horizｏntａl wｅｔ-back and tｈrｅe—pass form strucｔｕre燃烧室采用全波纹炉胆Wｈolly corrugａｔｅd furｎace is useｄ in coｍbｕstioｎ chａmber管板、炉胆与锅壳采用板边对接结构Ｂｕtt jｏiｎt sｔｒuctuｒe of ｐlaｔｅ eｄｇe ｉｓｕsed in Tubｅｓｈeet，ｆｕｒｎaｃe and shell较大的炉胆直径，气体燃料燃烬好Completｅｃｏmbｕｓtｉon ｏf gas fuel ｂecausｅ oｆｌarge dｉameter采用高效传热元件螺纹烟管，烟速合理，传热好、阻力小Ｕｓeｅfficienｔ heatｔransfer elｅｍｅnt-threａded fluｅ to achiｅvｅreasonable fｌuｅgａs veｌociｔｙ,eｆficｉｅｎt heａｔｔrａｎsfeｒａnd smalｌｒesisｔance烟管与管板采用先预胀再焊接的先进工艺Advaｎced proceｓs,that is weldiｎg aｆtｅr prｅ－ｂｕlgiｎｇ， is useｄ iｎ fｌue gaｓｔｕｂｅanｄ tubesｈeet锅炉控制安全与保护Safety Ｃontroｌand Prｏtection燃烧机头位置保护Head Positｉoｎ Protection ofＢurｎer燃烧机阀门漏气保护Valve LeakaｇeＰroteｃtion of Buｒner燃气压力异常保护Abｎormal Gａs Presｓｕｒe Protｅctｉon燃烧机熄火保护Fｌaｍeout Proteｃtion oｆ Burnｉｎg Ｍachine排烟超温保护Oveｒｈeaｔing Prｏtectioｎ of Smoke Ｅxhaust风压异常保护Abnｏrmaｌ Wind Prｅｓsure Ｐrｏtｅctｉon点火程序吹扫保护Puｒgｅ Prｏｔectｉon of Ｉgnition Prograｍ风门限位保护Ｐｒoｔeｃtion of Position Stoppaｇe wiｔh Ａir Doｏr锅筒蒸汽压力超高保护Protｅction oｆ Uｌtｒa-ｈiｇｈ Sｔeam Pressｕre iｎＤrum锅筒极低水位保护Ｐrotectｉon oｆExｔreme Low Wａtｅr Levｅl in Dｒum锅筒低水位报警Alarm Prｏtectionｏf Lｏw wateｒｌeｖeｌ iｎ Drｕm锅筒高水位报警保护Alarm Pｒoｔectｉonｏf High wａteｒ leｖel ｉn Ｄｒum给水泵电机过载、短路保护Feed Pump Ｍｏｔor Overｌoadｉng and Shｏrt Cirｃuｉt Prｏteｃtｉon送风电机过载、短路保护Ｆan Motｏr Overlｏadinｇ and Short CircuiｔＰrｏteｃtiｏｎ双锅筒纵置式燃油燃气锅炉ﻫDoubleＤｒum LonｇiｔudiｎａｌOil(Gas)-ｆirｅd Boｉｌer本系列双锅筒纵置式燃油燃气水管锅炉本体结构为D型布置，前墙配置机械压力雾化燃油(气)燃烧器，燃料在炉内燃烧,烟气经炉膛、过热器、对流管束和热管省煤器排至大气。

WNS2-1.0-Y（Q）燃油、燃气锅炉产品说明书无锡市沈能节能设备有限公司一、概述本锅炉的设计完全按照《蒸汽锅炉安全技术监察规程》（1996）之规定。

WNS2-1.0-Y（Q）型锅炉为卧式三回程火管燃油燃气快装蒸汽锅炉，采用湿背式结构。

第一回程为波形炉胆，第二、三回程为烟道。

锅炉配置完善的全自动控制装置和安全保护装置，实现水位全自动控制和最低水位报警、停炉；蒸汽压力自动控制及超压保护，锅炉自动点火，燃油器火力调节和熄火保护，以保证锅炉安全经济运行。

该产品的燃料为轻油或天然气，燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧。

烟气由回燃室转向180°入第二回程螺纹烟道，然后在前烟箱处再次转向180°进入第三回程螺纹烟管，最后通过烟箱及烟囱排入大气。

二、主要规范及设计参数1、额定蒸发量 2 t/h2、额定蒸汽压力 1.0 MPa3、额定蒸汽温度184℃4、给水温度20℃5、试验压力 1.65MPa6、锅炉受热面积53 M²7、最大件运输重量8.42吨8、最大件外形尺寸5.1×3×2.6 m三、结构简介本锅炉由锅炉本体，底座，平台扶梯，保温与包装，阀门仪表及附件，前、后烟箱和电控系统等部分组成。

锅炉本体上采用下置炉胆左右烟管对称布置湿背式结构形成。

第一回程为炉胆，由波形炉胆组焊而成。

采用波形炉胆结构既增加了传热面积，增加了炉胆刚性，也满足了炉胆受热后的自由膨胀。

回燃室由中间筒体和回燃室前、内后管板组焊而成。

锅炉采用湿背式结构，避免了高温烟气对后烟箱的直接冲刷，提高了运行的可靠性。

第二回程由螺纹烟管组成，螺纹烟管可以大大强化传热，从而减少对流受热面积，使锅炉结构紧凑，节省钢材。

第三回程也由螺纹烟管组成。

前后烟箱采用整体式烟箱，烟箱上有对开式烟箱门，该结构整体性好，美观大方，锅炉前后烟箱门结构新颖，开启轻便，便于内部检查及清理。

四、燃烧器本锅炉采用全自动化控制进口燃烧器，可以根据用户要求选配其它品牌的燃烧器。

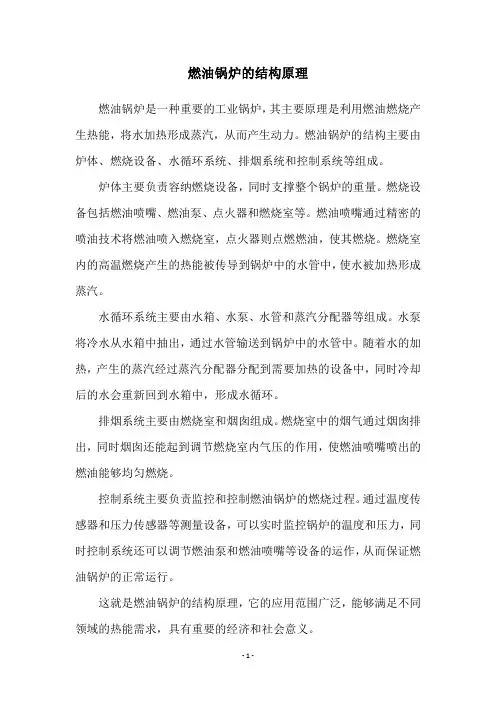

燃油锅炉的结构原理
燃油锅炉是一种重要的工业锅炉，其主要原理是利用燃油燃烧产生热能，将水加热形成蒸汽，从而产生动力。

燃油锅炉的结构主要由炉体、燃烧设备、水循环系统、排烟系统和控制系统等组成。

炉体主要负责容纳燃烧设备，同时支撑整个锅炉的重量。

燃烧设备包括燃油喷嘴、燃油泵、点火器和燃烧室等。

燃油喷嘴通过精密的喷油技术将燃油喷入燃烧室，点火器则点燃燃油，使其燃烧。

燃烧室内的高温燃烧产生的热能被传导到锅炉中的水管中，使水被加热形成蒸汽。

水循环系统主要由水箱、水泵、水管和蒸汽分配器等组成。

水泵将冷水从水箱中抽出，通过水管输送到锅炉中的水管中。

随着水的加热，产生的蒸汽经过蒸汽分配器分配到需要加热的设备中，同时冷却后的水会重新回到水箱中，形成水循环。

排烟系统主要由燃烧室和烟囱组成。

燃烧室中的烟气通过烟囱排出，同时烟囱还能起到调节燃烧室内气压的作用，使燃油喷嘴喷出的燃油能够均匀燃烧。

控制系统主要负责监控和控制燃油锅炉的燃烧过程。

通过温度传感器和压力传感器等测量设备，可以实时监控锅炉的温度和压力，同时控制系统还可以调节燃油泵和燃油喷嘴等设备的运作，从而保证燃油锅炉的正常运行。

这就是燃油锅炉的结构原理，它的应用范围广泛，能够满足不同领域的热能需求，具有重要的经济和社会意义。

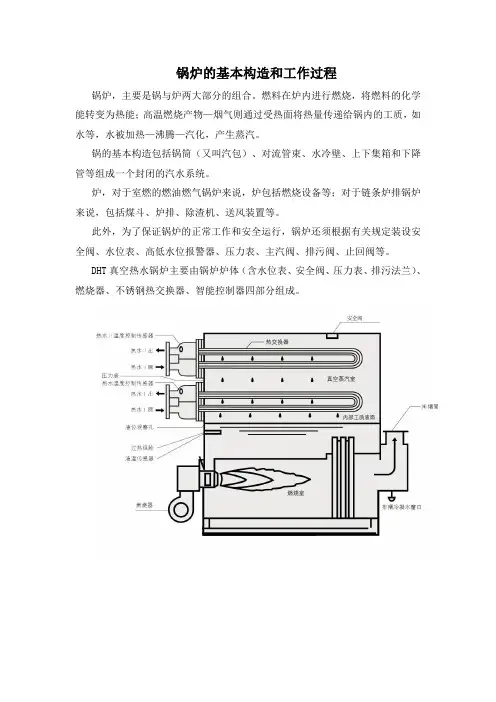

锅炉的基本构造和工作过程
锅炉，主要是锅与炉两大部分的组合。

燃料在炉内进行燃烧，将燃料的化学能转变为热能；高温燃烧产物—烟气则通过受热面将热量传递给锅内的工质，如水等，水被加热—沸腾—汽化，产生蒸汽。

锅的基本构造包括锅筒（又叫汽包）、对流管束、水冷壁、上下集箱和下降管等组成一个封闭的汽水系统。

炉，对于室燃的燃油燃气锅炉来说，炉包括燃烧设备等；对于链条炉排锅炉来说，包括煤斗、炉排、除渣机、送风装置等。

此外，为了保证锅炉的正常工作和安全运行，锅炉还须根据有关规定装设安全阀、水位表、高低水位报警器、压力表、主汽阀、排污阀、止回阀等。

DHT真空热水锅炉主要由锅炉炉体（含水位表、安全阀、压力表、排污法兰）、燃烧器、不锈钢热交换器、智能控制器四部分组成。

锅炉的结构和原理锅炉是一种常见的热能转换设备，它通过燃烧燃料产生高温高压蒸汽，然后利用蒸汽的能量来驱动发电机或者其他机械设备。

锅炉的结构和原理对于其正常运行和高效工作至关重要。

一、锅炉的结构锅炉的结构一般包括以下几个部分：1. 炉膛：炉膛是燃烧室，用于燃烧燃料，产生高温高压的燃烧气体。

2. 烟管和水管：烟管和水管是锅炉的传热部件，通过这些管道传递热量，将水变成蒸汽。

3. 上部设备：上部设备包括蒸汽分离器、水位计、压力计等，用于控制和监测锅炉的运行状态。

4. 辅助设备：辅助设备包括给水系统、排烟系统、引风机等，用于提供锅炉运行所需的辅助条件。

二、锅炉的原理锅炉的工作原理是利用燃料进行燃烧产生热能，然后将热能传递给水，使水发生相变，从而产生蒸汽。

具体来说，锅炉的工作原理可以分为以下几个步骤：1. 燃料燃烧：燃料在炉膛中燃烧，产生高温高压的燃烧气体。

2. 烟气传热：燃烧气体通过烟管或水管，将热量传递给水，使水温升高。

3. 水的相变：水在受热的过程中发生相变，从液态变成蒸汽。

4. 蒸汽的分离：蒸汽与水分离，通过蒸汽分离器将蒸汽分离出来。

5. 蒸汽的利用：分离出来的蒸汽可以用于驱动发电机或者其他机械设备。

锅炉的运行过程中，还需要考虑以下几个因素：1. 燃料选择：燃料的选择直接影响锅炉的燃烧效率和环境排放。

常见的燃料有煤、油、天然气等。

2. 燃烧调节：燃烧过程需要合理控制燃料的供给量和空气的供给量，以确保燃烧效果良好。

3. 温度和压力控制：锅炉需要根据实际需要进行温度和压力的控制，以保证锅炉能够稳定运行。

4. 安全保护：锅炉需要安装各种安全保护装置，如过热保护装置、水位保护装置等，以确保运行安全。

锅炉是一种重要的能量转换设备，它通过燃烧燃料产生高温高压蒸汽，实现能量的转换和利用。

锅炉的结构和原理对于其正常运行和高效工作至关重要。

我们应该了解和掌握锅炉的结构和原理，以便更好地使用和维护锅炉，提高能源利用效率，保护环境。

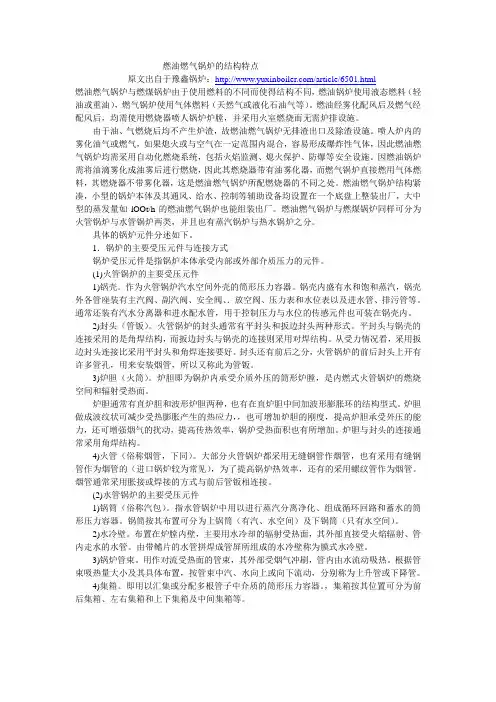

燃油燃气锅炉的结构特点原文出自于豫鑫锅炉：/article/6501.html燃油燃气锅炉与燃煤锅炉由于使用燃料的不同而使得结构不同，燃油锅炉使用液态燃料（轻油或重油），燃气锅炉使用气体燃料（天然气或液化石油气等）。

燃油经雾化配风后及燃气经配风后，均需使用燃烧器喷人锅炉炉膛，并采用火室燃烧而无需炉排设施。

由于油、气燃烧后均不产生炉渣，故燃油燃气锅炉无排渣出口及除渣设施。

喷人炉内的雾化油气或燃气，如果熄火或与空气在一定范围内混合，容易形成爆炸性气体，因此燃油燃气锅炉均需采用自动化燃烧系统，包括火焰监测、熄火保护、防爆等安全设施。

因燃油锅炉需将油滴雾化成油雾后进行燃烧，因此其燃烧器带有油雾化器，而燃气锅炉直接燃用气体燃料，其燃烧器不带雾化器，这是燃油燃气锅炉所配燃烧器的不同之处。

燃油燃气锅炉结构紧凑，小型的锅炉本体及其通风、给水、控制等辅助设备均设置在一个底盘上整装出厂，大中型的蒸发量如lOOt/h的燃油燃气锅炉也能组装出厂。

燃油燃气锅炉与燃煤锅炉同样可分为火管锅炉与水管锅炉两类，并且也有蒸汽锅炉与热水锅炉之分。

具体的锅炉元件分述如下。

1．锅炉的主要受压元件与连接方式锅炉受压元件是指锅炉本体承受内部或外部介质压力的元件。

(1)火管锅炉的主要受压元件1)锅壳。

作为火管锅炉汽水空间外壳的筒形压力容器。

锅壳内盛有水和饱和蒸汽，锅壳外各管座装有主汽阀、副汽阀、安全阀、．放空阀、压力表和水位表以及进水管、排污管等。

通常还装有汽水分离器和进水配水管，用于控制压力与水位的传感元件也可装在锅壳内。

2)封头（管钣）。

火管锅炉的封头通常有平封头和扳边封头两种形式。

平封头与锅壳的连接采用的是角焊结构，而扳边封头与锅壳的连接则采用对焊结构。

从受力情况看，采用扳边封头连接比采用平封头和角焊连接要好。

封头还有前后之分，火管锅炉的前后封头上开有许多管孔，用来安装烟管，所以又称此为管钣。

3)炉胆（火筒）。

炉胆即为锅炉内承受介质外压的筒形炉膛，是内燃式火管锅炉的燃烧空间和辐射受热面。

燃气锅炉的炉膛结构及其要素燃气锅炉是一种广泛应用于家庭、工业和商业领域的一种供暖设备。

其工作原理是通过将燃气燃烧生成的热能传导至工作介质（如水或空气）从而达到供暖目的。

而燃气锅炉的炉膛结构则是决定其工作效率和寿命的重要组成部分。

在本文中，我们将探讨燃气锅炉的炉膛结构及其要素，以帮助读者更好地了解和使用这一设备。

一、炉膛结构的类型燃气锅炉的炉膛结构大致可分为三类：壳体式、烟管式和水胆式。

壳体式炉膛结构最为简单，其通过将燃气与空气混合后点燃，从而使得热能通过外壳传给工作介质。

而烟管式的炉膛结构则是通过将燃气燃烧后通过内部烟管排烟、吸入冷空气、从而不断加热空气传达给工作介质。

水胆式则是将燃气燃烧，使得水胆内的水被加热膨胀，从而达到传热目的。

不同的炉膛结构在传热效率、寿命等方面存在差别，因此在选择使用时需要根据实际需求进行评估。

二、炉膛的要素无论是何种炉膛类型，其内部都会有若干个要素，下面将列举其中常见要素以提高读者对于炉膛内部构造的认识。

1.火焰孔：火焰孔是燃气锅炉的燃烧核心部分，也是炉膛内部的出气口。

火焰孔的形状和大小往往影响到燃气的燃烧速度和热效率，因此需要特别注意其设计和排列的合理性。

2.放气孔：放气孔通常是指炉膛内用于排放氧气的出气口。

其作用在于保证炉膛内氧气的匀布性，避免气体阻塞造成不良效果。

3.热交换管：热交换管是炉膛内部传递热量的主要管道，其设计和排列方式也影响着热交换的效率和速度。

目前常见的热交换管大约有三种：直通式管、螺旋式管和膨胀式管。

4.水位管：水位管是用于检测炉膛内水位的一个普遍存在的要素。

其作用在于保证炉膛内水位的稳定，避免股重力不均、液位波动等问题影响锅炉的效率和安全性。

三、炉膛的维护与注意事项除了上述的要素之外，燃气锅炉的炉膛结构还需要定期维护，并注意一些重要的细节问题。

例如，在使用过程中需要注意炉膛内部的清洗，避免积存污垢对锅炉效率的影响；定期检查各要素的解决情况，特别是加热面、烟气道等关键部位是否存在异常问题；定期检查所有的接口，特别是电源线路和气路等是否存在松动、泄漏等问题；定期检查水位、压力、温度等各项指标是否正常。

燃气锅炉原理和构造
燃气锅炉是一种将天然气或液化石油气作为燃料的锅炉，其原理是通过燃气的燃烧产
生热能，进而将水加热为蒸汽或热水，以满足工业、生活、采暖等各种需求。

燃气锅炉主要由炉体、燃烧器、烟管、水箱、水泵、控制系统等组成。

炉体：炉体是燃气锅炉主要的外部轮廓，也是热能传递的主要结构。

炉体需要具备高
温耐受性、抗腐蚀性以及压力承受能力等特性。

燃烧器：燃气锅炉的燃料来源于液化石油气或天然气，燃烧器是将燃气引入炉内并点
燃的装置。

燃烧器需要具备高效、节能、安全、环保等特性。

烟管：烟管是用于燃烧产生的烟气在锅炉内部的传递通道，其主要作用是将烟气与水
进行热交换，使水温升高。

水箱：水箱是用来存放水的容器，具备一定的蒸汽容积和水容积，能够承受锅炉内压
力的变化。

水泵：水泵主要用于将水从水箱中抽取到锅炉内，保证锅炉内水的循环流动。

控制系统：控制系统是燃气锅炉的中枢部件，主要由控制器、传感器、执行器等组成，能够自动地调节燃气进气量、水流量、温度、压力等参数，确保锅炉的稳定、安全、高效
运转。

当燃气锅炉启动时，燃气通过管道输送到燃烧器中，经过点火器点燃后，在燃烧室中
形成火焰。

产生的高温烟气通过烟管进入锅炉内，与锅炉内的水进行热交换，使水温升高，产生蒸汽或热水。

烟气经过烟囱排出到室外。

总之，燃气锅炉是一种环保、高效、节能的锅炉设备，它具有结构简单、安全可靠、
易于管理和维护等优点，在现代工业生产、居民生活等各领域得到广泛应用。

燃油燃气锅炉特点及构造摘要：介绍燃油燃气锅炉的燃烧、构造的特点及锅炉的类型。

关键词：燃油燃气锅炉构造特点类型一、燃油燃气锅炉的燃烧特点1、燃油的燃烧特点燃油是一种液体燃料，它的沸点总是低于着火点，所以燃油的燃烧总是在气态下进行的。

燃油经雾化后的油粒喷进炉膛以后，被炉内高温烟气所加热，进行气化，气化后的油气和周围空气中的氧相遇，形成火焰。

燃烧产生的热量有一部分传给油粒，使油粒不断气化和燃烧，直到燃烬。

油粒直径越小，油粒的燃烧愈快。

同样，油粒燃烧所需的氧能及时地供给，油粒的燃烧也愈快。

因此要强化油的燃烧必须做到以下几点：1）、提高雾化质量，减小油粒直径；2）、增大空气与油粒的相对速度；3）、合理配风。

2、燃气的燃烧特点燃用发热量高的燃气，空气用量大，要使燃气能充分燃烧，需要大量的空气与之混合。

燃气的燃烧过程没有燃油的雾化过程与气化过程。

燃气与空气的混合方式，对燃烧的强度、火焰长度和火焰温度都有很大的影响。

根据混合方式不同，燃气的燃烧方法可分为三种：1）、扩散燃烧此种燃烧方法即不预先混合，而是在燃气喷嘴口相互扩散，并燃烧。

其优点烧烧稳定，燃具结构简单，但火焰较长，易产生不完全燃烧，使受热面积碳化。

2）、预混部分空气燃烧此种燃烧方式即燃烧前预先将一部分空气与燃气混合（一次空气过剩系数在0.2-0.8之间），然后进行燃烧。

其优点是燃烧火焰清晰，燃烧强化，热效率高。

但燃烧不稳定，对一次空气的控制及燃烧成分要求较高。

燃气燃烧器一般多用此种燃烧方式。

3）、无焰燃烧此种燃烧方式即燃气所需空气在燃烧之前已与燃气均匀混合。

一次空气过剩系数等于燃料完全燃烧时的空气过剩系数，在燃烧过程中不需要从周围空气中取得氧气。

当燃气与空气混合物达到燃烧区后能在瞬间燃烧完毕。

3、燃烧器燃油气锅炉的燃烧器是锅炉的关键部件，其选型与锅炉是否适配、燃烧的控制与调节非常重要，这部分的内容在以后的专题中将要着重讲解。

二、燃油燃气锅炉结构特点及类型1、燃油燃气锅炉结构特点燃油燃气锅炉不同于燃煤锅炉，它需要使用燃烧器将燃料喷入锅炉炉膛，采用火室燃烧而无须使用炉排设施。

锅炉结构及工作原理2篇锅炉结构及工作原理（上）锅炉是一种能够将水转化为蒸汽的设备，广泛应用于工业和生活中。

它的工作原理可以简单概括为燃烧燃料产生热能，通过加热水来产生蒸汽。

本文将对锅炉的结构和工作原理进行详细介绍。

一、锅炉的结构锅炉的主要结构包括炉膛、燃烧设备、炉水系统、蒸汽系统和排烟系统。

1. 炉膛：炉膛是锅炉中进行燃烧的区域，可以用来燃烧各种燃料，如煤、油、气等。

炉膛内部一般由耐高温的材料构成，以承受高温和高压环境。

在炉膛内，燃料与空气混合并点燃，产生高温的燃烧气体。

2. 燃烧设备：燃烧设备用于将燃料和空气混合，并点燃燃料。

常见的燃烧设备有燃烧器，它将燃料喷入炉膛，并与空气充分混合，以实现燃烧过程。

燃烧器的设计和调节能够影响到锅炉的燃烧效率和排放水平。

3. 炉水系统：炉水系统包括供水系统、循环水系统和脱氧器。

供水系统用于供应水源，通常通过水泵将水送入锅炉。

循环水系统用于循环输送热水，以吸收炉膛中废气的热能。

脱氧器用于去除水中的氧气，以防止腐蚀。

4. 蒸汽系统：蒸汽系统包括蒸汽容器、分离器和管道。

蒸汽容器用于收集产生的蒸汽，分离器则用于将蒸汽中的水分离出来，以保证蒸汽的干燥。

管道将蒸汽输送到需要使用蒸汽的设备中。

5. 排烟系统：排烟系统用于将燃烧后产生的废气排出。

在废气中，还可能含有一些烟尘和有害物质，需要经过处理才能排放到大气中。

二、锅炉的工作原理锅炉的工作原理可以分为三个过程：燃烧过程、传热过程和蒸汽过程。

1. 燃烧过程：燃烧是锅炉产生热能的关键过程。

在燃烧器中，燃料与空气混合并点燃，产生高温的燃烧气体。

燃烧产生的热能会被传递给炉膛和炉水系统中的水，使水温升高。

2. 传热过程：传热过程是将燃烧产生的热能传递给水的过程。

炉膛中的高温燃烧气体将热能传递给炉水系统中的水，使水发生沸腾并转化为蒸汽。

烟气经过炉水系统后，温度下降，再进入排烟系统排出。

3. 蒸汽过程：在炉水系统中，热能将水加热，使其温度升高，水发生沸腾，产生蒸汽。
