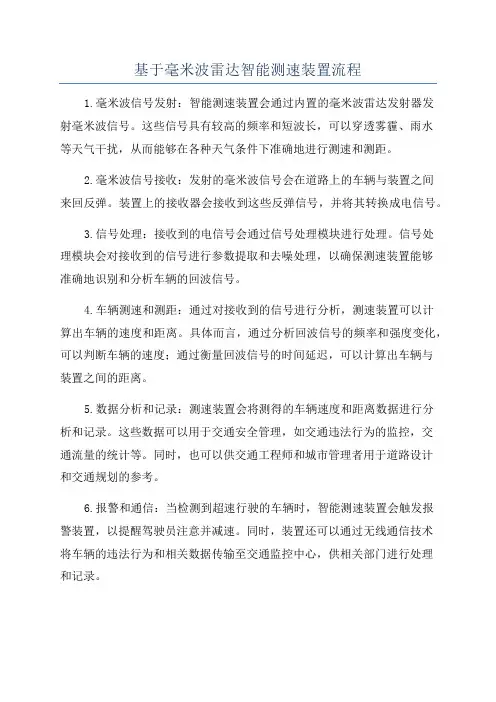

基于毫米波雷达智能测速装置流程1.毫米波信号发射：智能测速装置会通过内置的毫米波雷达发射器发射毫米波信号。
这些信号具有较高的频率和短波长，可以穿透雾霾、雨水等天气干扰，从而能够在各种天气条件下准确地进行测速和测距。
2.毫米波信号接收：发射的毫米波信号会在道路上的车辆与装置之间来回反弹。
装置上的接收器会接收到这些反弹信号，并将其转换成电信号。
3.信号处理：接收到的电信号会通过信号处理模块进行处理。
信号处理模块会对接收到的信号进行参数提取和去噪处理，以确保测速装置能够准确地识别和分析车辆的回波信号。
4.车辆测速和测距：通过对接收到的信号进行分析，测速装置可以计算出车辆的速度和距离。
具体而言，通过分析回波信号的频率和强度变化，可以判断车辆的速度；通过衡量回波信号的时间延迟，可以计算出车辆与装置之间的距离。
5.数据分析和记录：测速装置会将测得的车辆速度和距离数据进行分析和记录。
这些数据可以用于交通安全管理，如交通违法行为的监控，交通流量的统计等。
同时，也可以供交通工程师和城市管理者用于道路设计和交通规划的参考。
6.报警和通信：当检测到超速行驶的车辆时，智能测速装置会触发报警装置，以提醒驾驶员注意并减速。
同时，装置还可以通过无线通信技术将车辆的违法行为和相关数据传输至交通监控中心，供相关部门进行处理和记录。
7.定期维护和校准：为了确保测速装置的准确性和稳定性，定期的维护和校准是必要的。
这包括对装置进行检查和清洁，以及校准它的测速和测距功能。
总结起来，基于毫米波雷达的智能测速装置通过发射和接收毫米波信号，对车辆进行测速和测距，并通过数据分析、报警和通信等方式，提供交通安全和管理的支持。
它具有较高的准确性和可靠性，并能在各种天气条件下正常工作。
然而，为了确保准确性，定期的维护和校准是必要的。

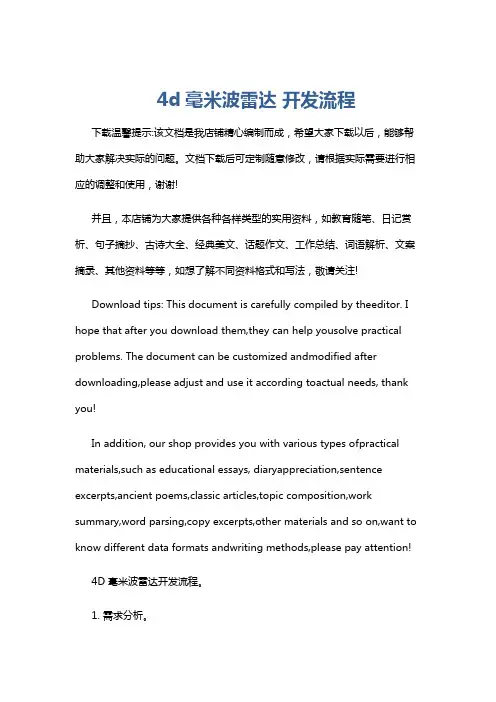

4d毫米波雷达开发流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!4D 毫米波雷达开发流程。
1. 需求分析。
明确雷达的目标应用场景、性能指标要求（如探测距离、角分辨率、方位角覆盖范围等）以及环境要求（如温度、振动等）。
毫米波雷达的原理及应用实验报告1. 引言在雷达领域，毫米波雷达是一种应用非常广泛且具有很高技术含量的技术，它在军事、民用领域都有重要的应用。
本实验旨在探究毫米波雷达的工作原理以及其在实际应用中的表现。
2. 实验原理毫米波雷达是一种利用毫米波进行测距的雷达技术。
毫米波具有较短的波长，能够实现更高的分辨率和更精确的测量。
其核心原理是利用射频（RF）信号发射器发射出的电磁波，然后通过接收器接收并处理返回的反射信号，最终计算出目标物体的距离、速度等参数。
具体而言，毫米波雷达主要依靠以下几个关键技术：- 射频（RF）信号发射器：利用高频电磁波进行信号发射。
- 接收器：接收目标物体反射的信号。
- 天线：发射和接收电磁波的装置。
- 处理单元：对接收到的信号进行处理、滤波和解调，从而得到目标物体的相关参数。
3. 实验步骤为了验证毫米波雷达的工作原理及应用，我们进行了以下实验步骤：3.1 实验材料及设备准备•毫米波雷达设备•测试目标物体（例如，金属板、纸片等）3.2 实验设置1.将毫米波雷达设备放置在实验室中，并确保其与目标物体之间没有任何遮挡物。
2.设置合适的信号频率和功率。
3.3 实验操作1.打开毫米波雷达设备，并连接相应的天线。
2.将目标物体放置在合适的距离处。
3.调整设备参数，使其适应目标物体的特性。
4.启动设备，开始信号发射和接收过程。
5.记录并分析接收到的信号，计算目标物体的距离、速度等参数。
3.4 实验数据分析根据实验记录的数据，我们可以进行以下数据分析，并得出结论：•测试不同距离下的信号强度和噪声水平，并绘制曲线图，观察信号衰减情况。
•计算目标物体的距离误差，评估毫米波雷达的测距精度。
•观察目标物体的组织结构、形状对信号反射的影响，并分析其原因。
4. 结果与讨论根据实验数据分析的结果，我们可以得出以下结论： - 毫米波雷达能够实现精确的测距功能，其测距精度较高。
- 信号衰减随着距离的增加而增加，但噪声水平也会相应增加。

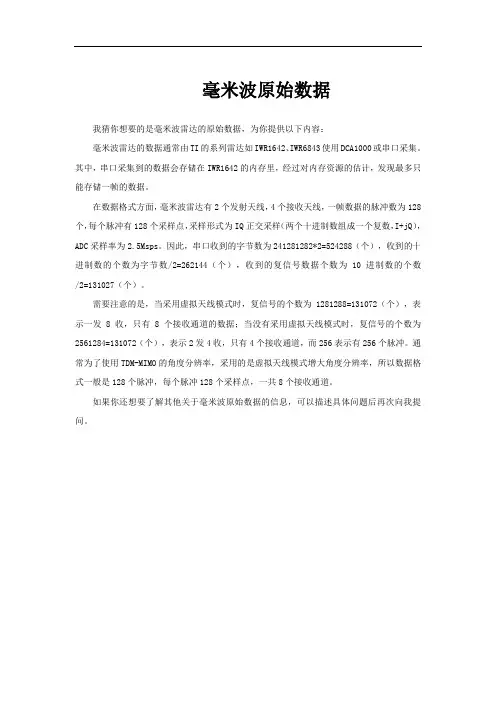

毫米波原始数据
我猜你想要的是毫米波雷达的原始数据，为你提供以下内容：
毫米波雷达的数据通常由TI的系列雷达如IWR1642、IWR6843使用DCA1000或串口采集。
其中，串口采集到的数据会存储在IWR1642的内存里，经过对内存资源的估计，发现最多只能存储一帧的数据。
在数据格式方面，毫米波雷达有2个发射天线，4个接收天线，一帧数据的脉冲数为128个，每个脉冲有128个采样点，采样形式为IQ正交采样（两个十进制数组成一个复数，I+jQ），ADC采样率为2.5Msps。
因此，串口收到的字节数为241281282*2=524288（个），收到的十进制数的个数为字节数/2=262144（个），收到的复信号数据个数为10进制数的个数/2=131027（个）。
需要注意的是，当采用虚拟天线模式时，复信号的个数为1281288=131072（个），表示一发8收，只有8个接收通道的数据；当没有采用虚拟天线模式时，复信号的个数为2561284=131072（个），表示2发4收，只有4个接收通道，而256表示有256个脉冲。
通常为了使用TDM-MIMO的角度分辨率，采用的是虚拟天线模式增大角度分辨率，所以数据格式一般是128个脉冲，每个脉冲128个采样点，一共8个接收通道。
如果你还想要了解其他关于毫米波原始数据的信息，可以描述具体问题后再次向我提问。

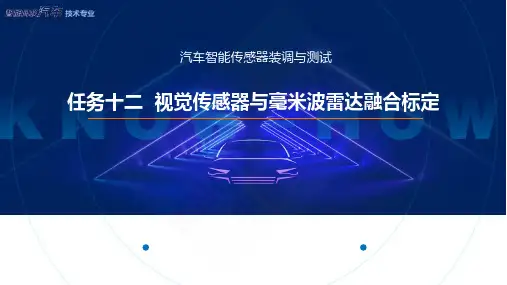

技术专业汽车智能传感器装调与测试任务十二视觉传感器与毫米波雷达融合标定中德诺浩（北京）教育科技股份有限公司提出问题场景人物情节某国产自主品牌汽车试制车间智能网联汽车的ADAS功能与车辆安全息息相关，因此汽车设计上对ADAS系统的可靠性具有很高标准。
智能传感器遍布全车的各个方位，同时为车辆不断地扫描周围环境，提供ADAS所需要的信息。
因此汽车工程人员通过让系统采纳多个传感器的信息，进行对比和强化，来实现环境感知的高度可靠性。
王师傅告诉小刘，要想让视觉传感器与毫米波雷达在时间和空间上联手工作，还需要完成重要的一步工作，那就是传感器融合标定。
小刘对于新的工作满怀信息，如果你是小刘，你是否也有相同的感受？环境感知传感器有哪几种配置方法？什么事智能网联汽车传感器融合？传感器数据融合分为哪几步？车间班组长王师傅、实习试制装调技师小刘➢能根据设计图纸和装调手册，熟悉车辆各ADAS系统传感器应用情况，规范完成传感器联合标定准备工作。
➢能根据设计图纸和装调手册，熟练操作系统主机，完成视觉传感器与毫米波雷达融合标定。
知识学习任务实施ADAS 与传感器应用➢智能网联汽车为了实现多种先进驾驶辅助（ADAS ）功能，在车辆上各个位置都装有不同的数量和类型的智能传感器。
➢智能网联汽车典型传感器应用方案如图所示，色块不同颜色代表不同的传感器类型与探测范围，色块中的标识为所属ADAS 系统。
多传感器配置检查知识学习任务实施毫米波雷达结构组成➢智能网联汽车上安装的传感器包括超声波雷达、毫米波雷达、激光雷达、视觉传感器等。
➢各种不同的传感器对应不同的工况环境和感知目标➢例如毫米波雷达主要识别前向中远距离障碍物（0~100m ），如路面车辆、行人和路障等；超声波雷达主要识别车身近距离障碍物（0.2~10m ），如泊车过程中的路沿、静止的前后车辆以及过往的行人等信息。
毫米波雷达部件测试知识学习ADAS与传感器应用➢环境感知传感器对比超声波雷达毫米波雷达激光雷达视觉传感器远距离探测弱强强较强探测距离／m0.2-100-1001-2000.5-50探测角度／度12010-7015-36030-180环境影响不受光照影响，测量精度受物体表面形状、材质影响大角度分辨率高，抗电磁干扰强聚焦性好，易实现远程测量，能量高度集中，具有一定危害性测量精度不受物体表面材质、形状等因素的影响，受环境光照强度影响大夜间环境强强强弱全天候弱强强弱知识学习ADAS 与传感器应用超声波雷达毫米波雷达激光雷达视觉传感器路标识别---ok目标识别能力弱弱较强强主要应用泊车辅助自适应巡航自动紧急制动前向碰撞预警盲区监测（可以建立车辆周边环境的三维模型）自动紧急制动车道偏离预警车道保持辅助盲区监测前向碰撞预警交通标志识别交通信号灯识别全景影像成本低适中高适中知识学习ADAS与传感器应用➢每种传感器各有优劣，使用单一传感器无法完成无人驾驶的功能性与安全性的全面覆盖➢比如仅靠视觉传感器识别物体，在遭遇大雾、雨雪等恶劣天气时很容易影响识别精度。

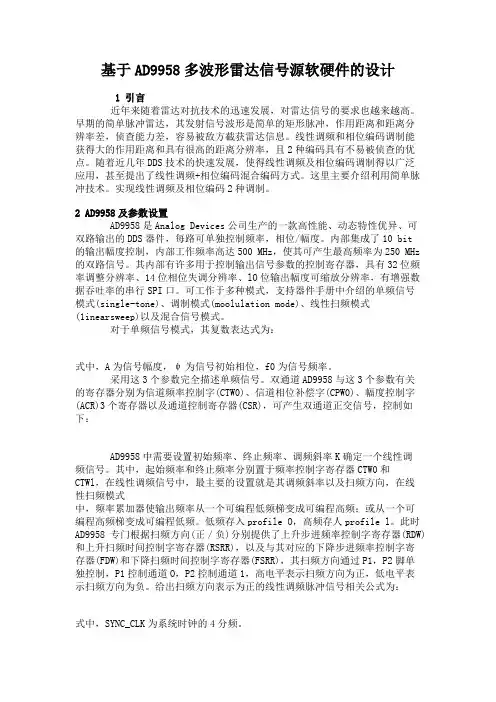

基于AD9958多波形雷达信号源软硬件的设计1 引言近年来随着雷达对抗技术的迅速发展，对雷达信号的要求也越来越高。
早期的简单脉冲雷达，其发射信号波形是简单的矩形脉冲，作用距离和距离分辨率差，侦查能力差，容易被敌方截获雷达信息。
线性调频和相位编码调制能获得大的作用距离和具有很高的距离分辨率，且2种编码具有不易被侦查的优点。
随着近几年DDS技术的快速发展，使得线性调频及相位编码调制得以广泛应用，甚至提出了线性调频+相位编码混合编码方式。
这里主要介绍利用简单脉冲技术。
实现线性调频及相位编码2种调制。
2 AD9958及参数设置AD9958是Analog Devices公司生产的一款高性能、动态特性优异、可双路输出的DDS器件，每路可单独控制频率，相位/幅度。
内部集成了10 bit的输出幅度控制，内部工作频率高达500 MHz，使其可产生最高频率为250 MHz 的双路信号。
其内部有许多用于控制输出信号参数的控制寄存器，具有32位频率调整分辨率、14位相位失调分辨率、lO位输出幅度可缩放分辨率，有增强数据吞吐率的串行SPI口。
可工作于多种模式，支持器件手册中介绍的单频信号模式(single-tone)、调制模式(moolulation mode)、线性扫频模式(1inearsweep)以及混合信号模式。
对于单频信号模式，其复数表达式为：式中，A为信号幅度，ψ为信号初始相位，f0为信号频率。
采用这3个参数完全描述单频信号。
双通道AD9958与这3个参数有关的寄存器分别为信道频率控制字(CTW0)、信道相位补偿字(CPW0)、幅度控制字(ACR)3个寄存器以及通道控制寄存器(CSR)，可产生双通道正交信号，控制如下：AD9958中需要设置初始频率、终止频率、调频斜率K确定一个线性调频信号。
其中，起始频率和终止频率分别置于频率控制字寄存器CTW0和CTWl，在线性调频信号中，最主要的设置就是其调频斜率以及扫频方向，在线性扫频模式中，频率累加器使输出频率从一个可编程低频梯变成可编程高频；或从一个可编程高频梯变成可编程低频。
毫米波雷达实验测试报告一、实验目的：1.了解毫米波雷达的原理和工作方式。
2.学习使用毫米波雷达进行测量和检测。
3.分析毫米波雷达的性能和应用。
二、实验器材：1.毫米波雷达仪器2.雷达天线3.功率计4.波导组件5.计算机三、实验步骤：1.将毫米波雷达仪器连接到电源并打开。
2.将雷达天线连接到仪器的接口端口。
3.设置仪器的工作频率和功率。
4.将波导组件插入到仪器和被测物体之间。
5.通过计算机对测量结果进行记录和分析。
四、实验结果：在实验中，我们选择了一个小型金属板作为被测物体。
我们通过毫米波雷达仪器对该物体进行了测量和检测。
实验结果显示，毫米波雷达能够精确地检测出金属板的位置和形状。
通过对波导组件的设计和调整，我们可以获得不同频率和功率的毫米波信号，从而对不同物体进行测量和检测。
实验中，我们还测试了毫米波雷达的测量范围和准确度。
实验结果表明，毫米波雷达在短距离内的测量准确度非常高，能够实时显示物体的位置和形状。
然而，在较长距离上，由于信号传播衰减和反射效应的影响，测量精度会降低。
五、实验分析：通过本次实验，我们了解了毫米波雷达的原理和工作方式。
毫米波雷达利用高频的毫米波信号进行测量和检测，具有高分辨率、远程探测和准确性高等优点。
然而，毫米波雷达在实际应用中还存在一些问题。
首先，毫米波雷达的设备和器件成本较高，限制了其广泛应用。
其次，由于毫米波信号对大气的散射和吸收非常敏感，因此在恶劣的天气条件下，其测量和检测能力会受到影响。
综上所述，毫米波雷达在工业、安防、交通等领域具有广泛的应用前景。
通过进一步的技术改进和研究，相信毫米波雷达将在未来发展成为一种重要的检测和测量工具。
六、实验总结：通过本次实验，我们对毫米波雷达的原理和工作方式有了深入的了解。
我们学会了使用毫米波雷达进行测量和检测，并对其性能和应用进行了分析。
本次实验虽然取得了一定的结果，但还存在一些不足之处。
例如，由于时间和条件的限制，我们只对一个小型金属板进行了测量，未能充分发挥毫米波雷达的能力。

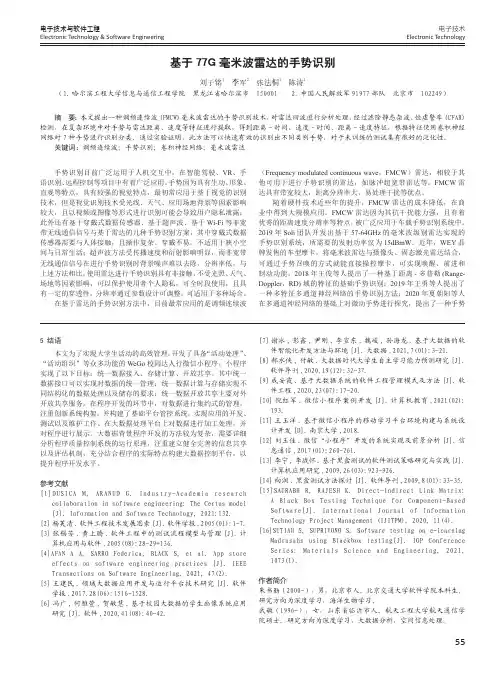

55电子技术Electronic Technology电子技术与软件工程Electronic Technology & Software Engineering5 结语本文为了实现大学生活动的高效管理，开发了具备“活动处理”、“活动组织”等众多功能的WeGo 校园达人行微信小程序。
小程序实现了以下目标：统一数据接入、存储计算、开放共享。
其中统一数据接口可以实现对数据的统一管理；统一数据计算与存储实现不同结构化的数据处理以及储存的要求；统一数据开放共享主要对外开放共享服务。
在程序开发的环节中，对数据进行集约式的管理，注重创新系统构架。
并构建了基础平台管控系统，实现应用的开发、测试以及维护工作。
在大数据处理平台上对数据进行加工处理，并对程序进行展示。
大数据背景程序开发的方法较为复杂，需要详细分析程序质量控制系统的运行原理，注重建立健全完善的信息共享以及评估机制，充分结合程序的实际特点构建大数据控制平台，以提升程序开发水平。
参考文献[1]DUSICA M, ARANUD G. Industry-Academia researchcollaboration in software engineering: The Certus model [J]. Information and Software Technology, 2021:132.[2]杨芙清.软件工程技术发展思索[J].软件学报,2005(01):1-7.[3]张锡芳,黄上腾.软件工程中的测试流程模型与管理[J].计算机应用与软件,2005(08):28-29+136.[4]AFAN A A, SARRO Federica, BLACK S, et al. App storeeffects on software engineering practices [J]. IEEE Transactions on Software Engineering, 2021, 47(2).[5]王建民.领域大数据应用开发与运行平台技术研究[J].软件学报,2017,28(06):1516-1528.[6]冯广,何雅萱,贺敏慧.基于校园大数据的学生画像系统应用研究[J].软件,2020,41(08):40-42.[7]谢冰,彭鑫,尹刚,李宣东,魏峻,孙海龙.基于大数据的软件智能化开发方法与环境[J].大数据,2021,7(01):3-21. [8]郝水侠,付敏.大数据时代大学生自主学习能力预测研究[J].软件导刊,2020,19(12):32-37.[9]成安霞.基于大数据系统的软件工程管理模式及方法[J].软件工程,2020,23(07):17-20.[10]倪红军.微信小程序案例开发[J].计算机教育,2021(02):193.[11]王玉洋.基于微信小程序的移动学习平台环境构建与系统设计开发[D].南京大学,2018.[12]刘玉佳.微信“小程序”开发的系统实现及前景分析[J].信息通信,2017(01):260-261.[13]李宁,李战怀.基于黑盒测试的软件测试策略研究与实践[J].计算机应用研究,2009,26(03):923-926.[14]向润.黑盒测试方法探讨[J].软件导刊,2009,8(01):33-35.[15]SAURABH R, RAJESH K. Direct-Indirect Link Matrix:A Black Box Testing Technique for Component-Based Software[J]. International Journal of Information Technology Project Management (IJITPM), 2020, 11(4).[16]SUTIAH S, SUPRIVONO S. Software testing on e-learningMadrasahs using Blackbox testing[J]. IOP Conference Series: Materials Science and Engineering, 2021, 1073(1).作者简介朱书勤（2000-），男，北京市人。

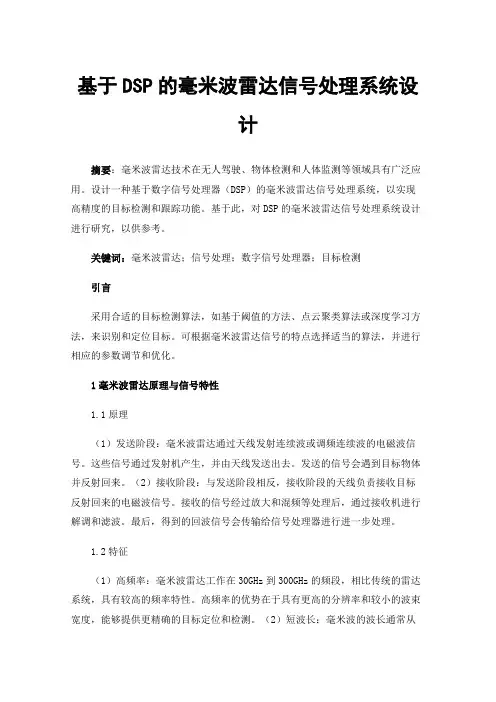

基于DSP的毫米波雷达信号处理系统设计摘要：毫米波雷达技术在无人驾驶、物体检测和人体监测等领域具有广泛应用。
设计一种基于数字信号处理器（DSP）的毫米波雷达信号处理系统，以实现高精度的目标检测和跟踪功能。
基于此，对DSP的毫米波雷达信号处理系统设计进行研究，以供参考。
关键词：毫米波雷达；信号处理；数字信号处理器；目标检测引言采用合适的目标检测算法，如基于阈值的方法、点云聚类算法或深度学习方法，来识别和定位目标。
可根据毫米波雷达信号的特点选择适当的算法，并进行相应的参数调节和优化。
1毫米波雷达原理与信号特性1.1原理（1）发送阶段：毫米波雷达通过天线发射连续波或调频连续波的电磁波信号。
这些信号通过发射机产生，并由天线发送出去。
发送的信号会遇到目标物体并反射回来。
（2）接收阶段：与发送阶段相反，接收阶段的天线负责接收目标反射回来的电磁波信号。
接收的信号经过放大和混频等处理后，通过接收机进行解调和滤波。
最后，得到的回波信号会传输给信号处理器进行进一步处理。
1.2特征（1）高频率：毫米波雷达工作在30GHz到300GHz的频段，相比传统的雷达系统，具有较高的频率特性。
高频率的优势在于具有更高的分辨率和较小的波束宽度，能够提供更精确的目标定位和检测。
（2）短波长：毫米波的波长通常从1mm到10mm，因此被称为“毫米波”。
短波长意味着毫米波信号对于细小目标的分辨能力更好，并且可以穿透一些常见材料，如布料或塑料。
（3）反射特性：目标物体对毫米波的反射特性与其形状、大小、构成材料等相关。
目标物体会根据其几何形状和特性，在不同的方向上反射和散射多个回波信号。
通过分析这些回波信号，可以确定目标的位置、速度、轨迹等信息。
（4）对雨、雾、尘埃的影响较大：毫米波波段的信号容易受到天气条件的影响，如雨、雾、雪和尘埃等。
这些粒子会散射和吸收毫米波信号，导致信号强度的变化。
2系统硬件平台设计2.1毫米波雷达传感器选择与布置毫米波雷达可以选择不同的工作频段，通常在30GHz至300GHz范围内。
