毫米波雷达的原理及应用1. 毫米波雷达的原理毫米波雷达是一种利用毫米波进行感知和定位的雷达系统。
它利用毫米波的短波长特性，能够实现高分辨率的成像和微小目标的探测。
毫米波雷达工作在30 GHz到300 GHz的频段，相较于传统的雷达系统，它具有更高的频率和更小的波长。
毫米波雷达的原理主要包括以下几个方面：1.1 毫米波发射与接收毫米波雷达系统通过发射毫米波信号并接收回波来实现目标的探测和成像。
发射端通常采用毫米波源（例如电磁振荡器）产生毫米波信号，并通过天线系统将信号发射出去。
接收端则通过接收天线接收返回的波束，并将其转换成电信号进行处理。
1.2 多普勒效应毫米波雷达利用多普勒效应可以提取目标运动的信息。
当目标以一定速度运动时，返回的毫米波信号的频率会发生变化。
通过测量频率的变化，可以推算出目标的运动速度和方向。
1.3 雷达信号处理接收到的毫米波信号经过一系列的信号处理算法，如滤波、去噪、调制解调等，得到目标的位置信息和图像。
雷达信号处理能够对信号进行分析和提取特征，以实现目标的探测、跟踪和成像。
2. 毫米波雷达的应用毫米波雷达由于其独特的性能，被广泛应用于多个领域。
以下是毫米波雷达常见的应用场景：2.1 自动驾驶毫米波雷达在自动驾驶领域起到举足轻重的作用。
它能够实时感知周围环境，探测和识别车辆、行人、障碍物等目标，并提供高精度的距离和速度信息。
这些数据能够帮助自动驾驶系统做出准确的决策和规划行动。
2.2 安防监控毫米波雷达在安防监控中广泛应用于人员检测和入侵报警。
它具备高分辨率和隐私保护的特点，准确地检测人体的微小动作并发出警报。
相较于传统的监控摄像头，毫米波雷达可以穿透雨雪和烟雾等恶劣环境，保证安防监控的连续性和可靠性。
2.3 无人机毫米波雷达在无人机领域具备广阔的应用前景。
它能够实现对无人机周围环境的感知和避障，提供高精度的空中定位和导航。
同时，毫米波雷达还可以用于无人机的精确定位、跟踪和成像，实现多功能化的应用。
毫米波雷达的原理和应用实验报告1. 引言毫米波雷达是一种基于毫米波频段的雷达技术，其工作频段通常在30 GHz到300 GHz之间。
毫米波雷达具有较高的分辨率和抗干扰性能，在军事、交通、安防等领域有着广泛的应用。
本实验旨在通过实际操作，了解毫米波雷达的原理和应用。
2. 实验设备•毫米波雷达设备：XXXX型号•计算机：XXXX型号3. 实验步骤1.将毫米波雷达设备连接至计算机，并打开相关软件。
2.在软件界面中设置扫描范围和扫描角度。
3.调整设备的天线指向并启动扫描。
4.观察并记录扫描结果，包括目标的距离、角度和强度等信息。
5.对比不同目标的扫描结果，分析其中的差异与原因。
6.尝试调整设备参数，如扫描范围、扫描角度等，观察对结果的影响。
4. 毫米波雷达的原理毫米波雷达利用毫米波频段的电磁波进行探测和测距。
其工作原理如下： - 发射：毫米波雷达通过天线发射特定频率的电磁波。
- 接收：发射的电磁波被目标物体反射，并被天线接收。
- 预处理：接收到的信号经过放大和滤波等处理，以增强信号质量。
- 阵列天线：毫米波雷达通常采用阵列天线，通过控制天线阵列的相位差，可以实现波束的调控和方向性的改变。
- 目标检测：经过预处理的信号进行目标检测，利用回波信号的强度、相位和时间等信息，可以确定目标的位置、速度等属性。
5. 毫米波雷达的应用毫米波雷达在各个领域有着广泛的应用，包括但不限于以下几个方面：5.1 军事应用•目标探测：毫米波雷达可以用于探测远距离的目标，如敌方飞机、舰船等，对军事侦察和反制起着重要作用。
•引导导弹：毫米波雷达在制导系统中发挥关键作用，根据目标的回波信号进行精确的控制和引导。
5.2 交通应用•车辆检测：毫米波雷达可以用于交通路口的车辆检测，实现红绿灯的智能控制和交通拥堵的缓解。
•行人检测：毫米波雷达可以用于行人检测，减少交通事故的发生。
5.3 安防应用•入侵检测：毫米波雷达可以用于建筑物周边的入侵检测，实现对安全区域的监控和报警。
毫米波雷达的应用原理什么是毫米波雷达毫米波雷达是一种使用毫米波频段（30-300GHz）的雷达系统。
和传统的雷达系统不同，毫米波雷达具有更高的频率、更短的波长和更大的带宽。
这些特性使得毫米波雷达在许多应用场景中表现出优势。
毫米波雷达的应用领域毫米波雷达的应用领域非常广泛，下面列举了一些常见的应用场景：1.自动驾驶技术：毫米波雷达被广泛应用于自动驾驶技术中，用于实时感知周围环境、检测道路障碍物和判断车辆间的距离。
2.安全监控：毫米波雷达可以用于安全监控系统，监测和识别人员、车辆和物体的位置和移动速度，提供安全预警和紧急响应。
3.气象预报：毫米波雷达可用于气象预报，检测降雨、降雪和冰雹等气候现象，提供精确的天气信息。
4.无人机技术：毫米波雷达被广泛应用于无人机技术中，用于避障、导航和定位，提供精确的飞行控制和安全保障。
5.人体检测：毫米波雷达可以用于人体检测，监测人体的呼吸、心率和活动等生理特征，用于医疗诊断和健康监护。
毫米波雷达的工作原理毫米波雷达工作原理如下：1.发射信号：毫米波雷达会向目标物体发送一系列的毫米波信号。
这些信号具有较高的频率和较短的波长，能够穿透一定的材料和物体，同时反射和散射。
2.接收回波：当毫米波信号遇到目标物体时，会产生回波信号。
毫米波雷达会接收到这些回波信号，然后进行相应的处理。
3.信号处理：接收到回波信号后，毫米波雷达会对信号进行处理和分析，提取目标物体的信息，如距离、速度和方向等。
4.数据输出：最终，毫米波雷达将目标物体的信息输出，供其他系统或设备使用，如自动驾驶系统、安全监控系统或导航系统等。
毫米波雷达的优势相比传统的雷达系统，毫米波雷达具有以下优势：•高精度：毫米波雷达具有较高的分辨率，可以提供精确的目标检测和跟踪。
•高穿透性：毫米波信号具有较好的穿透性，可以穿透一定的物体和材料，如衣物和云雾等。
•高抗干扰性：毫米波雷达的工作频段相对较高，信号受到干扰的可能性较低，能够提供稳定的性能。
毫米波雷达的原理及应用实验报告1. 引言在雷达领域，毫米波雷达是一种应用非常广泛且具有很高技术含量的技术，它在军事、民用领域都有重要的应用。
本实验旨在探究毫米波雷达的工作原理以及其在实际应用中的表现。
2. 实验原理毫米波雷达是一种利用毫米波进行测距的雷达技术。
毫米波具有较短的波长，能够实现更高的分辨率和更精确的测量。
其核心原理是利用射频（RF）信号发射器发射出的电磁波，然后通过接收器接收并处理返回的反射信号，最终计算出目标物体的距离、速度等参数。
具体而言，毫米波雷达主要依靠以下几个关键技术：- 射频（RF）信号发射器：利用高频电磁波进行信号发射。
- 接收器：接收目标物体反射的信号。
- 天线：发射和接收电磁波的装置。
- 处理单元：对接收到的信号进行处理、滤波和解调，从而得到目标物体的相关参数。
3. 实验步骤为了验证毫米波雷达的工作原理及应用，我们进行了以下实验步骤：3.1 实验材料及设备准备•毫米波雷达设备•测试目标物体（例如，金属板、纸片等）3.2 实验设置1.将毫米波雷达设备放置在实验室中，并确保其与目标物体之间没有任何遮挡物。
2.设置合适的信号频率和功率。
3.3 实验操作1.打开毫米波雷达设备，并连接相应的天线。
2.将目标物体放置在合适的距离处。
3.调整设备参数，使其适应目标物体的特性。
4.启动设备，开始信号发射和接收过程。
5.记录并分析接收到的信号，计算目标物体的距离、速度等参数。
3.4 实验数据分析根据实验记录的数据，我们可以进行以下数据分析，并得出结论：•测试不同距离下的信号强度和噪声水平，并绘制曲线图，观察信号衰减情况。
•计算目标物体的距离误差，评估毫米波雷达的测距精度。
•观察目标物体的组织结构、形状对信号反射的影响，并分析其原因。
4. 结果与讨论根据实验数据分析的结果，我们可以得出以下结论： - 毫米波雷达能够实现精确的测距功能，其测距精度较高。
- 信号衰减随着距离的增加而增加，但噪声水平也会相应增加。
智能网联汽车中毫米波雷达的应用研究分析摘要：如今，中国经济和技术的不断发展给人们的生活带来了一定的便利。
随着人们生活水平的不断提高，人们对汽车的要求也越来越高，不仅是为了满足人们的出行需求，更重要的是为了安全。
因此，我们需要加大这方面的研究力度。
安全碰撞预防系统可以在一定程度上为人们的驾驶安全提供保障，主要是通过预测事故和在紧急情况下自动采取措施。
该系统的核心技术是毫米波雷达测距技术的应用。
本文主要结合实际情况分析毫米波雷达在智能网联汽车中的应用，以供参考。
关键词：智能网联汽车；毫米波雷达；应用；分析前言为了不断促进中国经济发展，增强中国的综合国力，大力发展科学技术是一项重要举措。
只有掌握各种前沿科学技术，中国的国际地位才能不断稳固。
此外，技术是第一生产力，因此中国更加重视毫米波雷达在智能网联汽车中的应用。
据了解，毫米波雷达和无线电雷达有一定的相似之处，主要是在结构方面。
它主要依靠相关设备，包括频率前端、天线、数字信号处理和外部通信数据总线，来计算其他车辆的方向、速度和距离，以采取独立措施避免碰撞并保护人身安全。
毫米波雷达在智能网联汽车中的广泛应用具有一定的优势，可以有效提高汽车的智能化水平。
在促进汽车工业发展的同时，也提高了汽车的安全性和可靠性。
一、毫米波雷达简介毫米波雷达在智能网联汽车中的应用具有重要意义。
其主要优点在于其高精度和高分辨率。
因此，它最初是为飞机和船舶导航而开发的。
后来，在相关人员的不断研发过程中，结合实际情况将其应用于汽车。
毫米波雷达技术主要利用相关设备发射电磁波。
一旦遇到物体，电磁波就会被反射，然后对接收到的信号进行计算和分析，以确定车辆与物体或其他车辆之间的距离。
根据具体情况，会向车辆发出不同的命令。
在收到指令后，控制单元将根据汽车的速度发出制动信号。
一旦车速过高，将实施紧急制动，以避免安全事故，保护人身安全。
目前，毫米波雷达在智能网联汽车中的应用主要用于感知目标物体的特定方向，检测障碍物与车辆之间的距离以及车辆的速度。

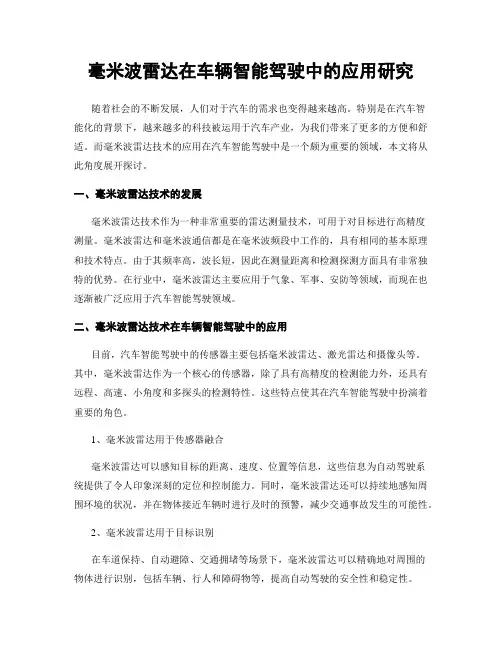

毫米波雷达在车辆智能驾驶中的应用研究随着社会的不断发展，人们对于汽车的需求也变得越来越高。
特别是在汽车智能化的背景下，越来越多的科技被运用于汽车产业，为我们带来了更多的方便和舒适。
而毫米波雷达技术的应用在汽车智能驾驶中是一个颇为重要的领域，本文将从此角度展开探讨。
一、毫米波雷达技术的发展毫米波雷达技术作为一种非常重要的雷达测量技术，可用于对目标进行高精度测量。
毫米波雷达和毫米波通信都是在毫米波频段中工作的，具有相同的基本原理和技术特点。
由于其频率高，波长短，因此在测量距离和检测探测方面具有非常独特的优势。
在行业中，毫米波雷达主要应用于气象、军事、安防等领域，而现在也逐渐被广泛应用于汽车智能驾驶领域。
二、毫米波雷达技术在车辆智能驾驶中的应用目前，汽车智能驾驶中的传感器主要包括毫米波雷达、激光雷达和摄像头等。
其中，毫米波雷达作为一个核心的传感器，除了具有高精度的检测能力外，还具有远程、高速、小角度和多探头的检测特性。
这些特点使其在汽车智能驾驶中扮演着重要的角色。
1、毫米波雷达用于传感器融合毫米波雷达可以感知目标的距离、速度、位置等信息，这些信息为自动驾驶系统提供了令人印象深刻的定位和控制能力。
同时，毫米波雷达还可以持续地感知周围环境的状况，并在物体接近车辆时进行及时的预警，减少交通事故发生的可能性。
2、毫米波雷达用于目标识别在车道保持、自动避障、交通拥堵等场景下，毫米波雷达可以精确地对周围的物体进行识别，包括车辆、行人和障碍物等，提高自动驾驶的安全性和稳定性。
3、毫米波雷达用于自动泊车在自动泊车系统中，毫米波雷达可以帮助车辆识别周围的障碍物和空间信息，确定停车位置并进行自动泊车。
三、毫米波雷达技术面临的挑战毫米波雷达技术在车辆智能驾驶中的应用面临着一些挑战，应当予以重视。
1、精度问题毫米波雷达所检测到的信息具有很高的精度，但是在实际应用中要求的精度却更高。
因此，如何进一步提高其精度是关键。
2、成本问题当前市场上毫米波雷达的价格较高，需要进一步研发和优化，才能使其成为更广泛应用的传感器。

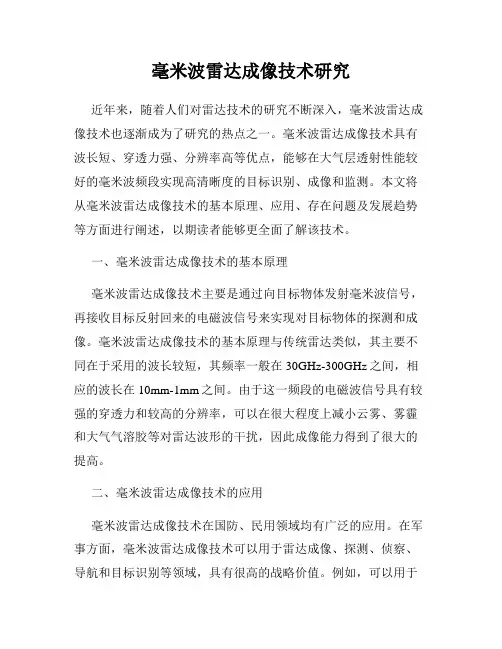

毫米波雷达成像技术研究近年来，随着人们对雷达技术的研究不断深入，毫米波雷达成像技术也逐渐成为了研究的热点之一。
毫米波雷达成像技术具有波长短、穿透力强、分辨率高等优点，能够在大气层透射性能较好的毫米波频段实现高清晰度的目标识别、成像和监测。
本文将从毫米波雷达成像技术的基本原理、应用、存在问题及发展趋势等方面进行阐述，以期读者能够更全面了解该技术。
一、毫米波雷达成像技术的基本原理毫米波雷达成像技术主要是通过向目标物体发射毫米波信号，再接收目标反射回来的电磁波信号来实现对目标物体的探测和成像。
毫米波雷达成像技术的基本原理与传统雷达类似，其主要不同在于采用的波长较短，其频率一般在30GHz-300GHz之间，相应的波长在10mm-1mm之间。
由于这一频段的电磁波信号具有较强的穿透力和较高的分辨率，可以在很大程度上减小云雾、雾霾和大气气溶胶等对雷达波形的干扰，因此成像能力得到了很大的提高。
二、毫米波雷达成像技术的应用毫米波雷达成像技术在国防、民用领域均有广泛的应用。
在军事方面，毫米波雷达成像技术可以用于雷达成像、探测、侦察、导航和目标识别等领域，具有很高的战略价值。
例如，可以用于无人机的目标识别和导航、用于军舰和战机的反制系统、并可用于空战仿真系统等。
在民用领域，毫米波雷达成像技术可以应用于安检、边境管控、监测气象变化、海洋遥感、地质勘探、人员安全管理等众多领域。
三、毫米波雷达成像技术的存在问题尽管毫米波雷达成像技术在军事和民用领域都有着广泛的应用前景，但是在实际应用中仍然存在一些问题。
首先，毫米波雷达成像技术的设备成本相对较高，无法满足大规模部署的需求。
其次，毫米波雷达成像技术对环境要求较高，大气状况、建筑物等因素都会对成像效果产生影响。
另外，毫米波雷达成像技术在侧向分辨率和空间分辨率方面还面临一些技术难点，尚需不断的技术突破和创新。
四、毫米波雷达成像技术的发展趋势随着我国科技水平的不断提高和大力支持，毫米波雷达成像技术的应用前景会愈加广阔，也将有望在未来的一段时间内取得更大的进展。
毫米波雷达的基本原理及其应用1. 毫米波雷达的基本原理毫米波雷达是一种利用毫米波进行探测和测量的雷达系统。
毫米波指的是频率范围在30 GHz到300 GHz之间的电磁波。
与传统的雷达系统相比，毫米波雷达具有更高的频率、更短的波长和更高的分辨率，因此具有更高的精度和灵敏度。
毫米波雷达的基本原理如下：1.发射器：毫米波雷达系统通过发射器产生毫米波信号，发射器通常采用谐振腔和天线组成。
2.接收器：接收器接收反射回来的毫米波信号，并将信号转化为可用的电信号。
3.天线：天线是毫米波雷达系统中非常重要的组成部分，用于发射和接收毫米波信号。
4.信号处理：毫米波雷达将接收到的信号进行处理，通过比较发射信号和接收信号的差异来确定目标物体的位置、速度和其他特征。
5.数据分析和显示：毫米波雷达将处理后的数据进行分析，并通过显示设备将结果呈现出来，如显示目标物体的位置、速度等信息。
2. 毫米波雷达的应用毫米波雷达在多个领域有着广泛的应用，包括以下几个方面：2.1 无人驾驶汽车无人驾驶汽车是毫米波雷达的一个重要应用领域。
毫米波雷达可以通过探测周围的障碍物，帮助无人驾驶汽车实时感知和判断道路情况，从而避免潜在的危险。
利用毫米波雷达，无人驾驶汽车可以识别和跟踪其他车辆、行人和障碍物，确保行车安全。
2.2 安防监控毫米波雷达在安防监控领域也扮演着重要的角色。
通过毫米波雷达，可以实现对室内和室外区域的实时监控。
毫米波雷达可以检测到人体的微小移动，识别异常行为，并及时发出警报。
因为毫米波可以穿透一些障碍物，如墙壁和门窗，所以它在安保系统中具有较高的可靠性和准确性。
2.3 雷达成像毫米波雷达能够实现雷达成像，可以将目标物体的信息以图像的形式呈现出来。
与传统的雷达系统相比，毫米波雷达具有更高的分辨率和更好的画质，能够更准确地捕捉和显示目标物体的细节。
因此，毫米波雷达广泛应用于军事领域、航空航天领域和气象预报中。
2.4 人体检测与识别毫米波雷达在人体检测与识别方面有着广泛的应用。
毫米波雷达成像技术及应用毫米波雷达成像技术是一种利用毫米波频段进行雷达成像的技术。
毫米波频段在30 GHz至300 GHz之间，具有较高的频率和短波长，因此具有很多优势和应用前景。
毫米波雷达成像技术主要通过对目标物体反射的毫米波信号进行探测和分析，得到目标物体的形状、距离、速度等信息。
首先，毫米波雷达成像技术具有较高的分辨率。
由于毫米波的波长较短，能够更精细地探测目标物体的细节信息，对于微小目标的检测具有较高的准确性。
这使得毫米波雷达成像技术在安全监测、医疗影像等领域具有广泛的应用潜力。
比如，可以用于安全领域的人体检测、姿势识别、行为分析等，或者用于医疗领域的乳腺癌早期检测、皮肤病变识别等。
其次，毫米波雷达成像技术具有较强的穿透性。
由于毫米波在大气中的衰减较小，可以更好地穿透到障碍物之后进行探测。
这使得毫米波雷达成像技术在隐蔽目标检测、遥感探测等领域具有优势。
例如，可以用于地质勘探中的地下油气储层探测、隐蔽武器或精密设备的检测等。
此外，毫米波雷达成像技术具有较好的抗干扰性能。
由于毫米波频段的使用较少，受到干扰的概率相对较小，可以减少误报率。
这对于一些对误报率要求较高的场景非常重要，比如在机场安检中，可以利用毫米波雷达成像技术进行人体检测，准确检测出可能藏匿在身体上的违禁物品。
此外，毫米波雷达成像技术还具有较强的适应性。
由于毫米波信号的特性，可以适应各种不同的环境条件。
比如，在恶劣的天气条件下，比如雨、雪等，毫米波雷达成像技术也能够比较好地工作，不受天气影响。
因此，毫米波雷达成像技术可以应用于气象预测、空中交通管理等领域，提供准确的信息支持。
总结来说，毫米波雷达成像技术以其高分辨率、强穿透性、抗干扰性和适应性等特点，具有广泛的应用前景。
它在安全监测、医疗影像、地质勘探、隐蔽目标检测、违禁品检测、气象预测等领域都有重要的应用价值。
随着技术的不断发展，毫米波雷达成像技术将逐渐成为各个领域中不可或缺的技术手段之一。
3D毫米波雷达是一种使用毫米波频段的雷达技术，它通过发送和接收毫米波信号来测量目标物体的距离、速度和角度信息。
以下是3D毫米波雷达的原理和应用：
原理：
1.发射器：3D毫米波雷达使用发射器产生毫米波信号，并将其发送到目标物体。
2.接收器：雷达接收器接收从目标物体反射回来的毫米波信号。
3.信号处理：通过分析接收到的毫米波信号，雷达系统可以计算目标物体与雷达之间的距
离、速度和角度信息。
4.数据可视化：最终，这些数据被转换成三维图像或点云等形式进行可视化，以呈现目标
物体的空间分布和运动特征。
应用：
1.自动驾驶车辆：3D毫米波雷达广泛应用于自动驾驶车辆中，用于实时感知周围环境、
检测障碍物并提供精确的位置和距离信息，从而帮助车辆进行导航和避障。
2.高级驾驶辅助系统（ADAS）：毫米波雷达也用于ADAS系统中，例如自适应巡航控制（ACC）、
盲点检测、车道保持辅助等功能，以提高驾驶安全性。
3.安防监控：3D毫米波雷达可用于安防监控系统，可以实时监测和追踪人员或物体的位
置和行为，用于入侵检测、区域监控等应用。
4.无人机导航：毫米波雷达可用于无人机导航和障碍物避免，以提供精确定位和环境感知
能力。
5.物体识别与分类：通过分析3D毫米波雷达返回的数据，可以对目标物体进行识别和分
类，例如人体、车辆、建筑物等。
总之，3D毫米波雷达利用毫米波频段的特点，具有高分辨率、抗干扰能力强等优势，在自动驾驶、安防、无人机等领域得到广泛应用。
