2120-01ZBZ——2.5/4.0M矿用隔爆型照明信号变压器综合装置产品使用说明书甘肃容和矿用设备有限公司2006.06.16出版1. 产品型号和含义Z B Z ——□ M照明额定容量综合隔爆型装置2. 执行标准JB6312-92《矿用隔爆型煤电钻变压器综合装置》3. 防爆型式及标志3.1防爆型式：隔爆型;3.2 防爆标志：ExdI .4. 用途及适用范围4.1 用途本装置是适用于煤矿井下127V照明及信号负载的电源控制，并具有短路保护、漏电闭锁、漏电动作及电缆绝缘危险指示等综合性保护功能的隔爆型电气设备。
本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。
4.2 使用条件4.2.1海拔高度不超过2000米；4.2.2周围环境温度不高于+40℃，不低于-5℃；4.2.3空气相对湿度不大于95%（25℃时）；4.2.4在有沼气爆炸性混合物的矿井中；4.2.5在无显著摇动和冲击震动的地方；4.2.6与水平面的安装倾斜度不超过15°的地方；4.2.7在无破坏绝缘的气体和蒸汽的环境中；4.2.8在无滴水及其他液体侵入的地方；4.2.9安装类别Ⅲ类；污染等级为3级。
5. 技术特征5.2照明短路保护参数5.4照明短路保护时间小于250ms；信号短路保护时间小于400ms；漏地保护动作时间小于250ms；5.5漏地电阻整定值1.5KΩ（1.5—3KΩ可调）；漏地闭锁电阻动作值3KΩ±1KΩ；电缆绝缘危险指示值10kΩ±2kΩ；工作电压允许波动范围Ue±15％。
6 外行尺寸及质量6.1 外形尺寸：ZBZ—2。
5M 485×580×605ZBZ－4。
0M 605×580×6056.2 质量：125（105）Kg。
7 结构概述本综合装置的隔爆外壳为圆形,具有凸出的底和盖.壳盖与壳体采用转盖止口结构.外壳上部有一接线箱作为引进和引出电缆用.外壳右侧装有操作隔离开关的手柄和试验短路、漏电保护系统是否有效的试验按钮.并有可靠的机械联锁装置,保证当隔离开关闭合时,壳盖打不开;壳盖打开时,隔离开关不能闭合.壳盖上方有一小透明窗,可以从外面观察状态指示灯.机芯与机壳连接采用滑道结构，电子线路部分采用线路板插接方式，以方便检修。
ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置使用说明书执行标准：MT828-1999浙江八达真空电气有限公司二00四年十月ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置使用说明书一、概述：1、产品特点：ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
2、主要用途及适用范围：本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在2.5KV A或40KV A干式变压器及手动防爆开关的多体控制方式。
3、品种、规格：①额定频率：50HZ；②额定电压：380V、660V；③主变电压额定容量2.5KV A 4.0KV A4、产品型号及其含义：KV A）煤矿用综合保护5、使用环境条件①大气压力为86～110Kpa；②环境温度为-20℃～+40℃；③空气相对湿度不大于95%（+25℃）；④在有煤尘和爆炸性介质的矿井中；⑤在无显摇动和冲击振动的地方；⑥与垂直面的安装倾斜度不超过15°；⑦在无破坏金属及绝缘的气体和蒸气的环境中；⑧在无滴水及其它液体侵入的地方；⑨安装类别：Ⅲ级；⑩污染等级：3级。
二、结构特征与工作原理：1、总体结构：本装置由隔爆外壳、芯架、主变压器、隔离开关熔断器组件等组成，隔爆外壳为园筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构，壳体上部有一接线箱作为引进和引出电缆用，外壳右侧装有操作隔离开关的手柄和检查短路，漏电保护系统是否有效的试验按钮，并有可靠的机械联锁装置，保证当隔离开关闭合时壳盖打不开。
壳盖打开时，隔离开关不能闭合。
壳盖上方有透明窗，可以从外面观察状态指示灯，主变压器与机芯的联接采用接线端子板方式，检修时机芯可独立拿出。
电子线路部分采用线路板插接方式，可以方便地拆、卸。
ZBZ-2.5、4.0M（ZXZ8）照明信号综合保护装置一、适用范围1、用途本装置为煤矿井下133V照明及信号负载的供电、电源控制以及短路、漏电保护等综合防爆电气设备，可以取代现有的2.5KV A干式变压器以及手动防爆开关的多体控制方式。
2、适用条件（1）海拔不超过2000米；（2）周围介质温度不高于+40℃，不低于-25℃；（3）周围空气的相对湿度不大于97±2%；（4）在无强烈颠簸振动以及垂直倾斜不超过15°的地方；（5）现列足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有煤尘、瓦斯危险的矿井中。
3、型号意义电压等级照明额定容量综合隔爆型装置二、技术特征1、型号：ZXZ82.5/4型2、基本参数①主变压器②照明电缆短路保护③信号电缆短路保护注：用户如需容量2.5～10KV A，电压133～220V，保护距离100～2300米时，请与厂方联系。
④照明短路保护动作时间：小于0.5秒，信号短路保护动作时间小于0.1秒。
⑤漏地电阻动作值2ΚΩ。
⑥漏地闭锁电阻动作值2-4ΚΩ。
⑦电缆绝缘危险指示值13ΚΩ±10%。
⑧漏电地保护动作时间小于0.25秒。
⑨工作电压允许波动范围：Ue±10%。
⑩外形尺寸480×740×602（2.5KV A）480×625×614（4KV A）。
三、结构概述综合装置的隔爆外身为圆筒形，具有凸出的底和盖。
壳盖与盖身采用转盖止口结构，外壳上部有一接线箱作为引进和引出电缆用。
外壳右侧法有操作隔离开关闭合时壳盖打不开，壳盖打不开时，隔离开关不能闭合，壳盖上方有一透明镜，可以从外面观察状态指示灯。
外形图如下：主变压器与机芯的连接采用接线端子板方式，检修时机芯可独立拿出。
电子线路部分采用线路板插接方式，可以方便地拆卸。
主要元件作用：1、隔离开关1K：正常情况下仅作隔离电源之用，不允许带负荷操作。
在故障状态下，可分断主变压器的6倍额定电流2次。
QBZ系列矿用隔爆型真空电磁起动器说明书默认分类2010-03-25 12:49:22 阅读456 评论2 字号：大中小\一、适用范围QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。
起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。
1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。
2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。
3、具有就地和远距离控制电机起动停止的功能，具有JDB型电机综合保护器实现过载、断相、短路及漏电闭锁保护。
二、环境条件a）周围环境温度为-5℃~ +40℃；b）相对湿度不大于95%（+25℃）；c）海拔高度不超过2000m（0.08~0.11MPa）；d）具有甲烷及煤尘混合气体的煤矿井下；e）无破坏金属和绝缘材料的腐蚀性气体的地方；f）与垂直面的安装倾斜度不超过15°；g）在无显著摇动和冲击振动的地方；h）能防止滴水的地方；i）环境污染等级为3级；j）安装类别为Ⅲ类；三、技术特征1、型号含义Q B Z —额定电流 / 额定电压电磁起动器隔爆型真空2、防爆型式起动器为矿用隔爆型：ExdI3、技术参数3.1、本体主要技术数据见表1表13.2、JDB电机综合保护主要技术性能及整定见表23.2.1过载保护特性如表2JDB电流整定表表2-1注：JDB33#线是漏电闭锁线，使用时应和开关电压相符。
表2-23.2.2断相保护特性如表33.2.3短路保护特性如表43.2.4漏电闭锁起动器应具有漏电闭锁保护功能，当主电路对地绝缘电阻降到表5动作值以下时，应实现主电路漏电闭锁，当上升到动作值的1.5倍时，应解除主电路漏电闭锁。
矿用ZBZ-4.0(2.5)M照明综保外部结构简介一、功能简介：1、ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
2、产品型号及其含义：照明信号额定容量（KV A）装置煤矿用综合保护二、结构概述综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
壳盖与壳身采用转盖止口结构，外壳上部有一接线箱作为引进和引出电缆用。
外壳右侧装有操作隔离开关的手柄和检查短路、漏电保护系统是否有效的试验按钮。
并有可靠的机械联锁装置，当隔离开关闭合时壳盖打不开，壳盖打开时，隔离开关不能闭合。
壳盖上方有一观察窗，可以从外面观察到综合装置的状态指示灯。
具体如图所示：详细介绍如下：开关的外部结构及功能1、接线腔（上盖下面）：里面有3个大接线柱和几个小接线柱，3个大接线柱有三个是进电源的，另外5个是接负载和1个接地的。
布局如图所示2、电源进线喇叭口：电源电缆线通过喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口，他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与照明灯或信号铃接线柱4、辅助接地喇叭口：辅助的接地线通过此喇叭口与开关内的接地接线柱连接，用于漏电试验。
喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。
当接电缆线时，去掉金属挡板，将电缆从外喇叭口、金属挡环、密封橡胶圈中间的孔里穿过去，然后将外喇叭口通过螺栓与开关外壳连接（如上图中喇叭口的状态）。
在外喇叭口上，还有一个压板，将电缆压紧，防止电缆受外力松动。
喇叭结构图密封胶圈图5、煤安标志：凡是煤矿井下使用的电器设备，都需要有此标志。
6、铭牌：标有综保的名称、厂家等各个参数信息。
7、机械闭锁装置：本装置的作用是防止带电打开防爆开关的盖子。

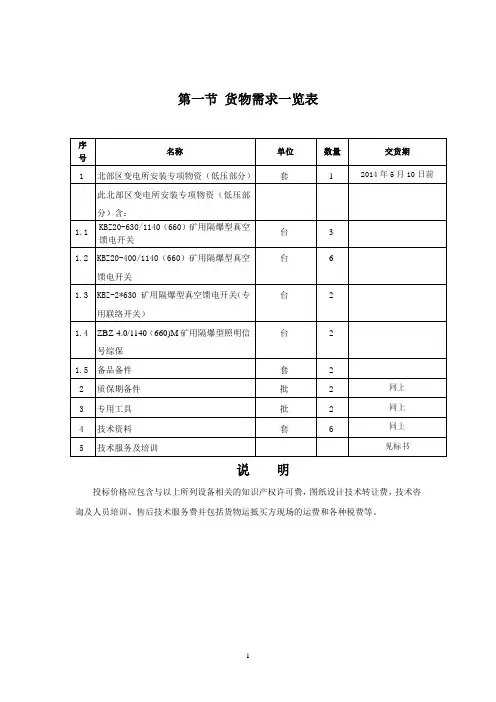

第一节货物需求一览表说明投标价格应包含与以上所列设备相关的知识产权许可费，图纸设计技术转让费，技术咨询及人员培训、售后技术服务费并包括货物运抵买方现场的运费和各种税费等。
第二节技术规格一、工作环境二、技术要求1.0依据：GB 3836.1-2000 爆炸性气体环境用电气设备第1 部分：通用要求GB 3836.2-2000 爆炸性气体环境用电气设备第2 部分：隔爆型“d”* 1.1所供产品必须专用于有甲烷混合气体和煤尘且有爆炸危险的矿井中，符合以上所列标准* 1.2要求整机具有煤安标志和防爆合格证、产品生产许可证。
* 1.3所供产品必须满足下列使用环境* 1.3.1海拔不超过1000 米；* 1.3.2环境温度-20℃~40℃* 1.3.3周围空气相对湿度不大于95％（＋25℃时）；* 1.3.4在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；* 1.3.5水平安装倾斜度不超过15°* 1.5.1 供货范围* 1.5.1.1 KBZ20-630/1140（660）矿用隔爆型真空馈电开关3台* 1.5.1.2 KBZ20-400/1140（660）矿用隔爆型真空馈电开关 6台* 1.5.1.3 KBZ-2*630 矿用隔爆型真空馈电开关（专用联络开关） 2台* 1.5.1.4 ZBZ-4.0/1140（660)M矿用隔爆型照明信号综保 2台* 1.5.1.5 备品备件2套* 1.5.1.6 专用工具2套* 1.5.2 矿用隔爆型真空馈电开关（含专用联络开关）参数* 1.5.2.1矿用隔爆型真空馈电开关，主要用于煤矿井下和其它周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50Hz，电压至1140V，电流630A及以下的线路中，作为配电系统的总开关使用，也可作为矿用隔爆型移动变电站的低压侧真空馈电开关使用。
* 1.5.2.2矿用隔爆型真空馈电开关集过流保护、漏电保护、漏电闭锁、欠压保护、风电闭锁、瓦斯电闭锁、通讯接口为一体，采用中文液晶显示。
ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置使用说明书一、概述：1、产品特点：ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
2、主要用途及适用范围：本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在2.5KV A或40KV A干式变压器及手动防爆开关的多体控制方式。
3、品种、规格：①额定频率：50HZ；②额定电压：380V、660V；③主变电压额定容量2.5KV A 4.0KV A4、产品型号及其含义：KV A）煤矿用综合保护5、使用环境条件①大气压力为86～110Kpa；②环境温度为-20℃～+40℃；③空气相对湿度不大于95%（+25℃）；④在有煤尘和爆炸性介质的矿井中；⑤在无显摇动和冲击振动的地方；⑥与垂直面的安装倾斜度不超过15°；⑦在无破坏金属及绝缘的气体和蒸气的环境中；⑧在无滴水及其它液体侵入的地方；⑨安装类别：Ⅲ级；⑩污染等级：3级。
二、结构特征与工作原理：1、总体结构：本装置由隔爆外壳、芯架、主变压器、隔离开关熔断器组件等组成，隔爆外壳为园筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构，壳体上部有一接线箱作为引进和引出电缆用，外壳右侧装有操作隔离开关的手柄和检查短路，漏电保护系统是否有效的试验按钮，并有可靠的机械联锁装置，保证当隔离开关闭合时壳盖打不开。
壳盖打开时，隔离开关不能闭合。
壳盖上方有透明窗，可以从外面观察状态指示灯，主变压器与机芯的联接采用接线端子板方式，检修时机芯可独立拿出。
电子线路部分采用线路板插接方式，可以方便地拆、卸。
芯架由交流接触器、电流互感器、控制变压器、电子线路板插件、直流继电器、显示电路板及控制试验按钮等组成。
隔离开关熔断器组件，由隔离开关与螺旋式熔断器组成。

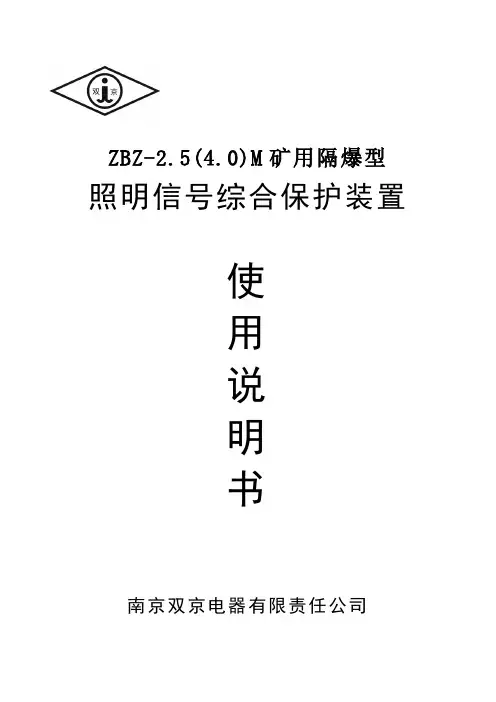

ZBZ-2.5(4.0)M矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置是适用于煤矿井下127V照明及信号负载的电源控制，它是一种新型无触点照明综合保护装置，该产品性能安全可靠，使用寿命长。
并具有短路，漏电保护及电缆绝缘指示综合性保护功能的隔爆型电气设备。
本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对温度不大于95%(+25%时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) M照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数项目单位ZBZ-2.5 ZBZ-4 额定容量KVA 2.5 4额定电压V 1140，660，380/133 1140,660,380/133 额定电流 A 1.27，2.49，3.79/10.85 2.02,3.49,5.8/17.36 接线方式Y，△/△Y，△/△允许温升℃85 85绝缘等级 B B2、照明短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值11AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 400 3、信号短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值4.5AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 4004、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
