飞利浦荧光灯电子镇流器 TL5 与 PLL光源的配线

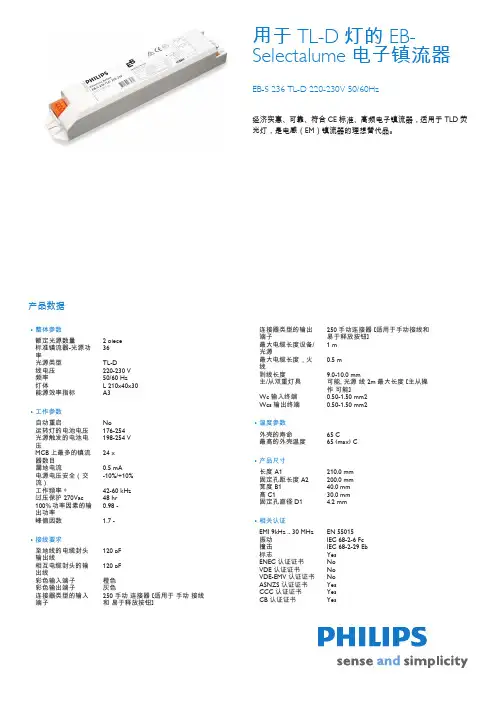

用于TL-D 灯的EB-Selectalume 电子镇流器EB-S 236 TL-D 220-230V 50/60Hz经济实惠、可靠、符合CE 标准、高频电子镇流器，适用于TLD 荧光灯，是电感（EM ）镇流器的理想替代品。

产品数据•整体参数额定光源数量2 piece 标准镇流器-光源功率36光源类型TL-D线电压220-230 V 频率50/60 Hz 灯体L 210x40x30能源效率指标A3•工作参数自动重启No 运转灯的电池电压176-254光源触发的电池电压198-254 V MCB 上最多的镇流器数目24 x 漏地电流0.5 mA 电源电压安全（交流）-10%/+10%工作频率 *42-60 kHz 过压保护270Vac 48 hr 100％功率因素的输出功率0.98 -峰值因数 1.7 -•接线要求至地线的电缆封头输出线120 pF 相互电缆封头的输出线120 pF彩色输入端子橙色彩色输出端子灰色连接器类型的输入端子250 手动 连接器 [适用于 手动 接线和 易于释放按钮]连接器类型的输出端子250手动连接器 [适用于手动接线和易于释放按钮]最大电缆长度设备/光源1 m 最大电缆长度，火线0.5 m剥线长度9.0-10.0 mm主/从双重灯具可能, 光源 线 2m 最大长度 [主从操作 可能]Wc 输入终端0.50-1.50 mm2Wcs 输出终端0.50-1.50 mm2•温度参数外壳的寿命65 C最高的外壳温度65 (max) C•产品尺寸长度 A1210.0 mm 固定孔距长度A2200.0 mm 宽度 B140.0 mm 高C130.0 mm 固定孔直径D1 4.2 mm •相关认证EMI 9kHz .. 30 MHz EN 55015振动IEC 68-2-6 Fc 撞击IEC 68-2-29 Eb 标志Yes ENEC 认证证书No VDE 认证证书No VDE-EMV 认证证书No ASNZS 认证证书Yes CCC 认证证书Yes CB 认证证书Yes•产品数据订单代码913713021667完整的产品名称EB-S 236 TL-D 220-230V 50/60Hz 订单产品名称EB-S 236 TL-D 220-230V 50/60Hz 每一包中的件数1包装配置20每一个外箱中的包数20包上的条形码 -EAN16923410769456外箱上的条形码 -EAN36923410769456物流代码 - 12NC913713021667每件净重0.239 kg二维绘图Product A1 (Norm)A2 (Norm)B1 (Norm)C1 (Norm)D1 (Norm)EB-S 236 TL-D 220-230V 50/60Hz210.0200.040.030.04.2© 2012 Koninklijke Philips Electronics N.V.保留所有权利。

24W电子镇流器原理及接线图
24W电子镇流器原理图
元件清单：
R1 R2 820K
R3 R4 820K
R5 R8 15Ω
R6 R9 2.2Ω
R7 R10 R11 330K
C1 0.022μf 100v
C2 1500Pf 1000V
C3 4700Pf 1200V
C4 C5 10μf 250v
D1-D4 1N4007
D5 DB3 双向触发二极管
Q1 Q2 13003
L1 L2 L3 套在一个磁环内
镇流器线路图-原理图-日光灯电子整流器电路图
日光灯镇流器接线图
(1)当送出交流电时，因荧光灯属于冷灯，灯管电阻无穷大，大电流就流向阻抗比较小的启动器，因此氖灯会先亮一下子与电容形成崩溃，
此时电流流过灯管两端的钨丝，钨丝因此被加热，这段时间为0至A 的时间。

荧光灯电感镇流器接线图2)当时间在A时即电源电压为零伏，由于日光灯此时已为热灯，使得灯管内电阻相当小，此时启动器部分停止崩溃，接着时间A至时间B荧光灯点灯成功，并且时间B以后萤光灯两端的压降大约只有122伏特左右(20W萤光灯)，使启动器不再崩溃，从此之后日光灯正常工作维持一定亮度，直到电源关闭日光灯熄灭。

(3)在时间A至时间B，电感镇流器(电感)两端感应电压为220伏，再加上电源220伏，其萤光灯两端总电压降为440伏，所以萤光灯需要大电压才能启动。

838电子
(4)在时间B之后，电感式镇流器(电感)扮演着恒流的重要角色，所以日光灯一直维持着固定的亮度。

日光灯的接线图
荧光灯电感镇流器接线图。

荧光灯电子镇流器工作原理该荧光灯电子镇流器电路由电源电路、高频振荡器和LC串联输出电路组成。

电路中，电源电路由熔断器FU、电子滤波变压器T1、电容器C1、C2、压敏电阻器RV和整流二极管VD1 - VD4组成；高频振荡器电路由晶体管V1、V2,二极管VD5、V D6、电阻器R1一R6、电容器C3一C5和高频变压器TZ组成；LC串联输出电路由限流电感器L、电容器C6、C7和荧光灯管EL组成。

接通电源，交流220V电压经T1和C1高频滤波、VD1一VD4整流及C2平滑滤波后，为高频振荡器提供300V左右的直流工作电压。

在刚接通电源的瞬间，V1和V2中某只晶体管优先导通，在高频变压器T2的藕合和反馈作用下，V1和V2交替导通与截止，使高频振荡电路进人自激振荡状态，并通过L和C6为EL提供启辉电压。

当C7两端电压达到EL的放电电压时，EL启辉点亮。

荧光灯电子镇流器电路图本篇文章来源于百科全书转载请以链接形式注明出处网址：/dianyuan/nb/200911/381412.html本篇文章来源于百科全书转载请以链接形式注明出处网址：/dianyuan/nb/200911/381412.html18w荧光灯电子镇流器作者：佚名文章来源：不详点击数：161 更新时间：2009-11-1此荧光灯电子镇流器的工作电源范围为交流100一250V，适用于8一26W三基色直管式节能荧光灯。

电路中，整流滤波电路由整流二极管VD1一V D4和滤波电容器C1组成；触发电路由电阻器R6、电容器C3和双向二极管V3组成；高频振荡电路由晶体管V1、V2、二极管V D5一VD7、电阻器R1 -R5、电容器C2和高频变压器T（W1-W3)组成；LC串联输出电路由限流电感器L,电容器C4, C5和荧光灯管EL组成。

接通电源后，交流220V电压经VD1一V D4整流及C1滤波后，为高频振荡电路提供300V左右的直流电压。

该直流电压还经R6对C3充电，当C3两端电压充至V3的转折电压时，V3迅速导通，C3上所充电荷经V3对T的W3绕组放电，在T的祸合作用下，Vi和V2交替导通与截止，高频振荡器振荡工作。

电子镇流器日光灯接线图
为了安全起见，在安装日光灯镇流器时必须把相关路线的总电源切断。

日光灯两端有4根线，镇流器上的L接火线，N接零线。

还有四根线分成两组，这四根线有区别的，两根一组颜色相同，或者离的比较近，能区分出来。

把每一组的两根线接到日光灯的一端，另两根接到另一端。

四线镇流器有四根引线，分主、副线圈。

主线圈的两引线和二线镇流器接法一样，串联在灯管与电源之间。

副线圈的两引线，串联在启辉器与灯管之间，帮助启动用。

由于副线圈匝数少，交流阻抗亦小。

如果误把它接入电源主电路中。

就会烧毁灯管和镇流器。

所以，把镇流器接入电路前，必须看清接线说明，分清主副线圈。

也可用万用表测量检测，阻值大的为主线圈。

日光灯镇流器接线电路图
日光灯镇流器上印有一个详细的接线图，连接时按照接线图连接确保电路一定要正确，否则会烧坏灯管和镇流器。

还有需要注意的是安装电感镇流器需要安装启辉器，而安装电子镇流器就不用安装了。

传统镇流器与电子镇流器
所有电子镇流器的结构，基本都是一样的：输入、输出分别安装在两端。

图中的电子镇流器左侧两对导线分别连接灯管的两端，右侧接220V电源。

另外，如果你想接两根日光灯，并联就可以了。

电子镇流器电路图电子镇流器（Electronic Ballast）是一种用于供电给气体放电灯（如荧光灯、高压钠灯等）的装置。

它的主要功能是将输入的交流电转换为适合气体放电灯的高频交流电。

在现代照明领域中，电子镇流器已经取代了传统的电感型镇流器，因为它更加高效、节能，并且减少了对环境的污染。

本文将介绍一种常见的电子镇流器电路图。

电子镇流器电路图的组成电子镇流器电路图主要由以下几个主要部分组成：1.电源模块：用于接收输入的交流电并将其转换为直流电供给后续部分使用。

电源模块通常包括整流器、滤波器和功率因数校正电路。

2.变频器：用于将直流电转换为高频交流电。

变频器控制电流和电压波形的形状，并保持其稳定。

3.电流调节器：用于监测和调节电流。

它确保在灯管上的电流在安全范围内，并保持其稳定。

4.灯管驱动电路：用于控制和驱动灯管的点亮。

它为灯管提供所需的起始电压，并在点亮后提供足够的电流来维持灯管的正常工作。

电子镇流器电路图的工作原理电子镇流器的工作原理可以简单概括为以下几个步骤：1.输入交流电通过电源模块进行整流和滤波，转换为直流电。

2.直流电经过变频器，转换为高频交流电。

变频器的工作频率通常在20kHz至100kHz之间，这样可以避免人眼可见的闪烁。

3.高频交流电经过电流调节器，监测和调节电流，确保在灯管上的电流不超过设定的安全范围。

4.灯管驱动电路为灯管提供起始电压，使其点亮。

一旦灯管点亮，驱动电路将提供足够的电流来维持灯管的正常工作。

5.当灯管损坏或需要更换时，电子镇流器会自动检测并停止供电，以保护灯管和电路。

电子镇流器的优势和应用相比传统的电感型镇流器，电子镇流器具有以下几个优势：1.更高的效率：电子镇流器的效率一般在90%以上，比传统镇流器更高，能够节省大量的能源。

2.更好的光质：电子镇流器的高频工作频率能够有效减少灯管的闪烁，提供更稳定、舒适的照明效果。

3.更长的寿命：相比传统镇流器，电子镇流器的寿命更长，减少了灯管更换的频率和费用。

电子镇流器线路图大全１图片：图片：图片：图片：浅析新型逆变式电子镇流器工作原理与设计方法（组图）发布日期：2005-2005-09-10文章来源：谢勇张纳敏照明工程师社区浏览次数：15387摘要：介绍一种新型逆变式电子镇流器电路结构，该电子镇流器利用电感、电容和二极管构成的辅助电路实现输入电流波形的校正并使功率开关管工作在零电压开关状态，具有高功率因数、高工作效率、低波峰系数和电路结构简单的特点。

分析了电路的工作原理，介绍了电路参数设计方法，给出了实验结果。

1 引言由于电子镇流器具有较高的灯光效、高的功率因数、重量轻、无闪烁、无噪声和使用电压范围较宽(170～270V)等优点，在我国已得到广泛的应用。

电子镇流器功率虽小，但使用量极大。

因而其性能好坏直接影响到节电效果和对电网污染的程度。

本文介绍的电子镇流器不但性能好，而且电路结构简单，成本低，具有较好的应用前景。

2 电路工作原理分析2．1 电路结构新型逆变式电子镇流器主电路如图1所示，图中CS为隔直电容，虚线所包围的部分为实现高功率因数而附加的电路，电感L为一个能量传输者传递着电流，同时也起着提高直流电压和电流波形校正的作用。

两个电容Cx、CY为两个小型能量槽储存一部分能量，这两个能量槽在高频方式下完成充放电功能。

两个二极管VDx、VDy引导电感电流进入电解电容C或负载回路。

由于附加能量处理单元的作用，使整流二极管导通角增大到180°。

电感L中的电流是一个高频振荡波形，其平均值电流跟随输入电压的波形，从而达到功率因数校正的目的。

R1、C1、双向触发二极管VD4为触发启动电路。

2．2 工作过程为了分析方便，输入电压和整流桥被等效成Urec(t)和VDr表示，其中Urec(t)=Uimㄧsinωtㄧ，Uim为输入电压峰值，ω为输入交流电压频率。

灯负载回路等效成一个电流源电路，其电流表达式为io(t)=Iomsinωot(Iom为负载电流幅值，ωo为功率管开关频率)。

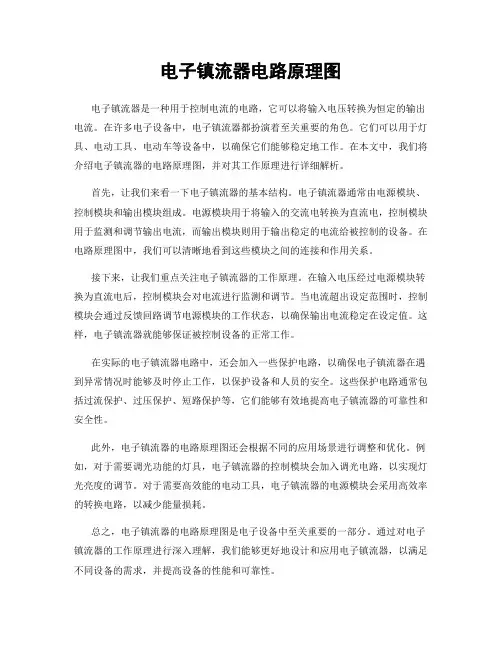

电子镇流器电路原理图电子镇流器是一种用于控制电流的电路，它可以将输入电压转换为恒定的输出电流。

在许多电子设备中，电子镇流器都扮演着至关重要的角色。

它们可以用于灯具、电动工具、电动车等设备中，以确保它们能够稳定地工作。

在本文中，我们将介绍电子镇流器的电路原理图，并对其工作原理进行详细解析。

首先，让我们来看一下电子镇流器的基本结构。

电子镇流器通常由电源模块、控制模块和输出模块组成。

电源模块用于将输入的交流电转换为直流电，控制模块用于监测和调节输出电流，而输出模块则用于输出稳定的电流给被控制的设备。

在电路原理图中，我们可以清晰地看到这些模块之间的连接和作用关系。

接下来，让我们重点关注电子镇流器的工作原理。

在输入电压经过电源模块转换为直流电后，控制模块会对电流进行监测和调节。

当电流超出设定范围时，控制模块会通过反馈回路调节电源模块的工作状态，以确保输出电流稳定在设定值。

这样，电子镇流器就能够保证被控制设备的正常工作。

在实际的电子镇流器电路中，还会加入一些保护电路，以确保电子镇流器在遇到异常情况时能够及时停止工作，以保护设备和人员的安全。

这些保护电路通常包括过流保护、过压保护、短路保护等，它们能够有效地提高电子镇流器的可靠性和安全性。

此外，电子镇流器的电路原理图还会根据不同的应用场景进行调整和优化。

例如，对于需要调光功能的灯具，电子镇流器的控制模块会加入调光电路，以实现灯光亮度的调节。

对于需要高效能的电动工具，电子镇流器的电源模块会采用高效率的转换电路，以减少能量损耗。

总之，电子镇流器的电路原理图是电子设备中至关重要的一部分。

通过对电子镇流器的工作原理进行深入理解，我们能够更好地设计和应用电子镇流器，以满足不同设备的需求，并提高设备的性能和可靠性。

希望本文对您理解电子镇流器的电路原理图有所帮助，谢谢阅读！。

镇流器如何接线
镇流器输出4根线有两根线只连着一个小电容,U形管里以经有这个小电容了所以不用接那两根线!只要在镇流器找到连着一个小电容那两根线把其去掉,那你就会接了!
很简单，输出端（四线）最外边的两根线接灯管，里面的两根不用。

台灯的灯管看起来是两针的，其实是四针，另外两针在灯管内部串接了电容。

然后应该是把4线的2根接电容的短接，剩下的就连灯管就好了.
电子镇流器（Electronicballast），是镇流器的一种，是指采用电子技术驱动电光源，使之产生所需照明的电子设备。

与之对应的是电感式镇流器（或镇流器）。

现代日光灯越来越多的使用电子镇流器，轻便小巧，甚至可以将电子镇流器与灯管等集成在一起，同时，电子镇流器通常可以兼具启辉器功能，故此又可省去单独的启辉器。

电子镇流器还可以具有更多功能，比如可以通过提高电流频率或者电流波形（如变成方波）改善或消除日光灯的闪烁现象；也可通过电源逆变过程使得日光灯可以使用直流电源。

传统电感式整流器的一些缺点使它正在被日益发展成熟的电子镇流器所取代。

1。

高频荧光灯镇流器参数高频荧光灯镇流器是一种用于驱动高频荧光灯管的电子器件，它的作用是将交流电源转换为高频交流电源，从而实现高频荧光灯管的点亮和稳定工作。

高频荧光灯镇流器在商业、工业和家庭照明中得到广泛应用，能够提供高效、节能的照明解决方案。

接下来将详细介绍高频荧光灯镇流器的参数。

一、输入电压：高频荧光灯镇流器的输入电压通常为220V交流电，这是符合国家标准的家庭和商业用电电压。

有些型号的高频荧光灯镇流器还可以适应多种输入电压，如大范围的电压波动。

二、输出功率：高频荧光灯镇流器的输出功率决定了它能够驱动的荧光灯管的规格和数量。

一般来说，高频荧光灯镇流器的输出功率越大，它能够支持的荧光灯管数量就越多。

输出功率通常以瓦特（W）作为单位，例如20W、30W等。

三、工作频率：高频荧光灯镇流器的工作频率通常在20kHz以上，有些型号甚至能够达到几十kHz的高频。

高工作频率可以保证荧光灯管点亮时的稳定性和亮度，并且能够减少闪烁和噪音。

四、功率因数：功率因数是衡量高频荧光灯镇流器电能利用效率的重要参数之一。

功率因数越接近1，表明高频荧光灯镇流器的能量利用效率越高，对电网的影响也越小。

一般来说，优质的高频荧光灯镇流器功率因数应该大于0.9。

五、工作温度：高频荧光灯镇流器的工作温度范围通常在-20℃至50℃之间，有些型号的工作温度范围更广。

这个参数对于在不同环境下的应用具有重要意义，例如在寒冷地区或高温环境下的稳定性和可靠性。

六、电磁兼容性：高频荧光灯镇流器的电磁兼容性是指其在工作时对周围的电磁环境干扰以及对外部电磁干扰的抗干扰能力。

一个具有良好电磁兼容性的高频荧光灯镇流器能够有效减少对其他电器设备的干扰，并且不容易受到外部干扰的影响。

以上是关于高频荧光灯镇流器的一些参数介绍，这些参数直接关系到高频荧光灯镇流器的性能、安全性和适用范围。

选择适合的高频荧光灯镇流器不仅能够确保照明效果，还能够提高能源利用效率，延长荧光灯的使用寿命，降低维护成本。

首先提供一个电子镇流器原理图,然后再分析电子镇流器的工作原理，由于气体放电灯（如荧光灯、霓虹灯、金卤灯等）是一种具有如图1所示V-I特性的负阻性电光源，即为负值，从图1可以看出，当灯电流上升时，灯管的工作电压下降，但是供电电压不会下降，多出的这点电压加到灯管后会使灯电流进一步上升，如此循环，最终烧坏灯管或灯管熄灭，所以要使灯管正常工作，应配以如图2所示的镇流元件，用以限制和稳定灯电流。

这个限流装置叫做镇流器。

目前气体放电灯常用的镇流器有两种：电感式镇流器和高频交流电子镇流器。

由于电感式镇流器工作在工频市电频率，体积大、笨重，还需消耗大量铜和硅钢等金属材料，散热困难、工作效率低、灯发光有频闪，所以现在一些电光源界的科技工作者纷纷寻找新的镇流方法，而高频交流电子镇流器就是一种有效方法。

镇流原理如图3所示，镇流电路的工作特性曲线如图4所示。

灯电路串以电感镇流器的工作原理图目前，世界上一些著名的大专院校、科研院所、公司都投入了较大的力量进行高频交流电子镇流器的科研开发、生产。

如美国弗吉尼亚大学功率电子研究中心（VPEC）李泽元教授领导的科研中心每年都有相关论文和实验报告在IEEE功率电子学学刊刊出，并提出了如高频能量反馈、采用电荷泵功率因数校正的电子镇流器等概念，美国加州理工大学（UCT）的S.CUK教授关于单级高功率因数电子镇流器，一种用于紧凑型荧光灯的E类电子镇流器，西班牙、巴西、我国台湾和香港地区的一些著名高等院校、科研院所、公司都投入了一些高水平的科研人员、实验室进行科研开发。

同时，国内一些著名科研院所、大学等都投入了较大力量进行科研开发。

这一点可从国内相关科技文献看出。

但是勿容置疑的是我国是世界上电子镇流器的一个生产大国，有较多的公司、企业从事这种“绿色电光源”产品的生产。

特别是自20世纪80年代末、90年代初，IEC928（1990）、GB15143（1994）《管形荧光灯用交流电子镇流器一般要求和安全要求》及IEC929（1990）、GB/T15144《管形荧光灯用交流电子镇流器的性能要求》等技术标准相继颁布与实施，使交流电子镇流器的研究、开发、生产有了统一技术规范。

电子镇流器的工作原理与维修电子镇流器接线图大全电子镇流器工作原理：电子镇流器是将工频交流电源转换成高频交流电源的变换器。

基本工作原理是：工频电源经过射频干扰(RFI)滤波器，全波整流和无源(或有源)功率因数校正器(PPFC或APFC)后，变为直流电源。

通过DC/AC变换器，输出20K-100KHZ的高频交流电源，加到与灯连接的LC串联谐振电路加热灯丝，同时在电容器上产生谐振高压，加在灯管两端，但使灯管放电变成导通状态，再进入发光状态，此时高频电感起限制电流增大的作用，保证灯管获得正常工作所需的灯电压和灯电流，为了提高可靠性，常增设各种保护电路，如异常保护，浪涌电压和电流保护，温度保护等等。

关于“电子镇流器的工作原理与维修电子镇流器接线图大全”的详细说明。

1.电子镇流器的工作原理与维修电子镇流器工作原理电子镇流器是将工频交流电源转换成高频交流电源的变换器。

基本工作原理是：工频电源经过射频干扰(RFI)滤波器，全波整流和无源(或有源)功率因数校正器(PPFC或APFC)后，变为直流电源。

通过DC/AC变换器，输出20K-100KHZ的高频交流电源，加到与灯连接的LC 串联谐振电路加热灯丝，同时在电容器上产生谐振高压，加在灯管两端，但使灯管放电变成导通状态，再进入发光状态，此时高频电感起限制电流增大的作用，保证灯管获得正常工作所需的灯电压和灯电流，为了提高可靠性，常增设各种保护电路，如异常保护，浪涌电压和电流保护，温度保护等等。

电子镇流器维修一、检修前的准备工作电子镇流器用市电直接整流，然后进行半桥逆变，点亮日光灯管。

它与市电不隔离，如同电视机的热底板，电路板上各处都带电。

人体接触公共线(地线)都有触电危险。

检修时要特别注意人身安全。

加电后。

切勿用手接触线路板上的任何金属部分，尤其不要双手拿电路板。

R的塑料罩中取出两块电路板A、B。

把灯丝弹簧片的四根接线l～4焊下，依次焊到灯管两头的灯丝引脚上，在市电引入端接上开关SWl和电源插头。

飞利浦超长寿命标准直管荧光灯特点：1.使用特殊氪气，降低灯管功率；2.采用高效荧光粉，色度容差小，光输出高，光衰慢，长寿；3.装有防止两端发黑的内保护环和特殊三螺旋灯丝，保证光通量稳定和使用寿命长；4.配套飞利浦镇流器和起辉器使用，性能更佳，寿命更长；5.节能省点，耗电量比T12荧光灯管节省10%，亮度高出20%；6.光色好，显色性高，特别适合一般照明；7.寿命长达13000小时。

应用：一般场合使用，应用范围广泛，如：1.家具照明：客厅、卫生间、走廊2.办公照明：办公室、会议室3.商业照明：商场、百货公司、商店橱窗适用灯具：可配合各类格栅灯、支架灯等荧光灯具或各种广告灯箱使用。

超长寿命标准直管荧光灯型号18W荧光灯管30W荧光灯管36W光灯管58W荧光灯管飞利浦三基色直管荧光灯特点：1.采用三基色稀土荧光粉及特殊配方的双涂层技术，其显色指数高达85以上，使被照物体层次更分明，颜色更艳丽，表现更加逼真，同时眼睛更加舒适。

2.采用低汞技术，汞含量3mg,三基色稀土荧光粉仅2g,无铅玻璃工艺，更换爆，以绿色灯投标记。

3.使用寿命长达15000小时，减少客户维修和更换费用。

4. 三螺旋灯丝，阳极保护环，内充氪气，灯管性能稳定，发光效率高，比飞利浦标准直管荧光灯系列高35%，光衰慢，使用一万小时后流明维持率仍高达90%。

5.可自由选择不同的色温，适应不同的照明气氛。

6.配套飞利浦电子镇流器实用性能更佳，使用寿命长达16000小时以上。

应用：1.适用于高质量室内照明；2.特别适用领域：宾馆、饭店、高档住宅、豪华商业区、商店、医院、高级写字楼等；3.必须使用领域：照相摄影室、印染车间、展览厅、化学实验室、图书管、阅览室等。

18W三基色荧光灯管30W三基色荧光灯管36W三基色荧光灯管58W三基色荧光灯管飞利浦豪华型直管荧光灯特点：1.TLD90灯管采用多谱宽带荧光粉多层涂敷，显色性能最佳（Ra>=95）,基本接近天然光，照明颜色特别逼真，具有豪华感。
