日光灯工作原理图

白炽灯、日光灯、LED的发光原理评论:1 条查看:2240 次taoluezheLED发表于2021-01-05 14:241．白炽灯根据白炽灯技术，主要有四种灯泡形式，分别为钨丝灯〔tungsten-filament〕、卤钨灯(tungsten halogen)、石英卤素灯(quartz halogen)及红外线反射灯(infra-lamps，简称IR灯)。

1.1 白炽灯的发光原理白炽灯是将电能转化为光能以提供照明的设备。

其工作原理是：电首先被转化成了热，将灯丝加热至极高的温度〔钨丝，熔点达3000℃多〕，这时候组成灯丝的元素的原子核外电子会被激发，从而使得其向较高能量的外层跃迁，当电子再次向低能量的电子层跃迁时，多余的能量便以光的形式放出来了。

同时产生热量，螺旋状的灯丝不断将热量聚集，使得灯丝的温度达2000℃以上，灯丝在处于白炽状态时，就象烧红了的铁能发光一样而发出光来。

灯丝的温度越高，发出的光就越亮。

故称之为白炽灯。

白炽灯是由发光用的金属钨丝、与外界电源相通的电极，尾部的密封部分组成。

一般将灯泡里面抽成真空或充入其它惰性气体，利用钨的熔点高的特点，将其制造成丝状，通入电流后，钨丝便发光，并有一部分电能转化为热能。

在使用白炽灯时，注意不要去处接触灯泡，第一，灯泡外表温度很高，容易烫着手；第二，灯泡在工作时，钨丝在很高的温度下变软，假设晃动灯泡，容易使灯泡损坏。

在刚开关刚闭合时钨丝最容易烧断。

1.2 灯丝材料做灯丝的材料要求具有一定的电阻率、机械强度、化学稳定性和低挥发(即高熔点)。

钨满足以上这些根本要求，当然这并不是说只有这一种材料，事实上还有铼，钼，钽，锇以及金属碳化物。

1.3 为何选择钨丝？一是因为其电阻大，当电流通过时钨丝时，就可以消耗电流，以发热，当到达一定温度时就可以发光，当然这个加热过程是非常快的。

二是因为其挥发的慢，同时，在灯泡里充满着惰性气体，可以有助于降低钨丝的挥发。

为什么选钨丝，那时人们长久以来经历的结果。

日光灯电路图原理
日光灯电路是一种常见的照明电路，它的工作原理是利用气体放电和自感电动势来产生可见光。

下面对日光灯电路的原理进行详细描述。

日光灯电路主要由以下几部分组成:
1. 电源: 提供电流和电压给日光灯电路。

2. 管电极: 显露在灯管两端，用于引入电流。

3. 电流限制器: 控制电流的大小，以保护灯管。

4. 开关: 控制日光灯电路的开关状态。

在日光灯电路工作时，开关处于闭合状态，电流从电源流过电流限制器，并进入灯管的管电极。

在管电极之间，有一个封闭的玻璃管内充满了稀薄的惰性气体，称为放电气体。

当电流通过灯管时，管电极的电子会被高电压电场俘获并加速，在电场的作用下，它们与气体分子发生碰撞。

这些碰撞激发了气体中的原子和分子，使它们从低能级激发到高能级。

当激发的原子和分子回到低能级时，它们会释放能量。

这些能量以紫外线的形式发出，而不是可见光。

为了将紫外线转换为可见光，灯管内壁涂有荧光粉。

荧光粉吸收紫外线并发出可见光，使得灯管发出明亮的白色光线。

此外，日光灯电路中的电流限制器起到保护灯管的作用。

它可以限制电流的大小，避免电流过大烧坏灯管。

通常，电流限制器是通过电阻和电感组成的。

总之，日光灯电路利用气体放电和荧光粉的特性，将电能转化为可见光。

它可以用于各种场合的照明，具有节能、寿命长等优点。

日光灯工作原理图一、引言日光灯是一种常见的照明设备，广泛应用于家庭、办公室、商业场所等各种场合。

了解日光灯的工作原理对于正确使用和维护日光灯具有重要意义。

本文将详细介绍日光灯的工作原理图及其相关知识。

二、日光灯的组成部分1. 灯管：日光灯的核心部件，是发光的元件。

灯管内部充满了惰性气体和少量的汞。

2. 电极：位于灯管两端的金属结构，用于引导电流。

3. 电子镇流器：用于控制电流和电压，保证灯管正常工作。

4. 起动器：用于启动灯管，提供足够的电压和电流。

三、日光灯的工作原理图日光灯的工作原理图如下所示：```电源── 开关── 起动器── 电子镇流器── 灯管── 接地线```四、日光灯的工作过程1. 开关：当我们打开日光灯的开关时，电流从电源流向起动器。

2. 起动器：起动器接收到电流后，通过放电作用产生高压，将电流传递给电子镇流器。

3. 电子镇流器：电子镇流器控制电流和电压，将适当的电流传送到灯管两端的电极。

4. 灯管：电子镇流器提供的电流激发灯管内的汞蒸气，产生紫外线。

5. 紫外线：紫外线照射到灯管内的荧光粉上，激发荧光粉发出可见光。

6. 光线：荧光粉发出的可见光通过灯管的透明外壳散发出来，提供照明效果。

五、日光灯的优势1. 节能：与传统的白炽灯相比，日光灯的能效更高，能够节约大量电能。

2. 寿命长：日光灯的寿命通常比白炽灯更长，可以使用更长时间。

3. 光线柔和：日光灯发出的光线较为柔和，不会产生刺眼的感觉。

4. 环保：日光灯不含有有害物质，对环境友好。

六、日光灯的维护与注意事项1. 定期清洁：保持日光灯的外壳清洁，避免尘埃和污垢影响光线的散发。

2. 避免频繁开关：频繁开关日光灯会缩短其寿命，尽量避免频繁开关。

3. 定期更换：根据日光灯的使用寿命，定期更换老化的灯管和电子镇流器。

4. 注意安全：在更换日光灯时，务必断开电源，并遵循正确的操作步骤。

七、结论通过对日光灯的工作原理图和相关知识的介绍，我们了解到日光灯是通过电流和电压的控制，使灯管内的汞蒸气激发荧光粉发出可见光，从而实现照明效果的。

日光灯电子整流器电路工作原理及电路图日光灯为何一定使用整流器？因为日光灯拥有负系数的阻抗特征：电流越大，电阻越小，灯管两头电压渐渐减小。

而电源电压恒定，则剩余的电压会破坏灯管。

因此一定在电路上串连一个拥有正系数阻抗特征的原件——整流器，来分担剩余的电压。

II灯管灯管U第一种电路简介：D1~D4，整流电路C1~C2/R1，稳压电路R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路L4，起辉/限流C6，灯管运转中经过细小电流，协助加热灯丝。

图表1整流器U原理市电经D1～D4整流后，由C1、C2稳压、滤波后，获得±150V左右的电源。

电源经R3、R2对C3充电，当C3两头电压达到18V后，D7导通，Q2正偏导通。

当Q2一旦导通，C3经过Q2、R6放电，为Q2由导通变成截止作准备。

4.L2上部电位快速降低，因为电感线圈特征——保持电流稳固：因此，L2上产生持续向下贱动电流，即产生自感电势：上负下正。

5.同特芯耦合线圈作用，L1上产生一个上正下负感觉电势，R7电位上涨，Q1由截止变成导通。

C3放电使得R8电位降低，和L2共同作用，使得Q2截止。

Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。

8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。

振荡信号经L3耦合、并由L4放大升压输出：Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。

Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。

使L4、C6构成的串连谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，因为大多数电流流经灯管，C6电流很小，串连谐整停止，L4起到限流的作用，Q1、Q2持续交替导通，将300V直流电源逆变成25KHZ左右的锯齿波形电流（灯管正常后，灯管两头约为110V电压，其余电压由整流器肩负）。

2．镇流器：
镇流器是一个带铁芯的线圈，自感 系数很大。
3．启动器：
启动器主要是一个充有氖气的玻璃 泡，里面装有两个电极，一个是静触片， 一个是由两个膨胀系数不同的金属构成 的U型动触片。温度升高时，动触片与 静触片接通；温度降低时，动触片与静 触片分离。
二、日光灯电路图 S
灯管
镇流器
220V
图16-6-2
三、日光灯工作原理：
1．日光灯的点燃过程：
⑴ 闭合开关，电压加在启动器两极间，氖气放电发 出辉光，产生的热量使U型动触片膨胀伸长，跟静 触片接触使电路接通。灯丝和镇流器中有电流通过。
⑵ 电路接通后，启动器中的氖气停止放电，U型片 冷却收缩，两个触片分离，电路自动断开。
⑶ 在电路突然断开的瞬间，由于镇流器电流急剧减 小，会产生很高的自感电动势，方向与电源电动势 方向相同，这个自感电动势与电源电压加在一起， 形成一个瞬时高压，加在灯管中的气体开始放电， 于是日光灯成为电流在日光灯正常工作时，取下后 会影响灯管发光吗？
2、如果启动器坏了或丢失了，作为应急措施可以 如何解决困难使日光灯发光呢？
3、日光灯的启动器中有一个电容，你知道它的作 用是什么吗？这个东西经常会出现故障，被击穿， 你能解释原因吗？
在启动器的动、静两触片间并有一个电容器，它的 作用是在动、静触片分离时避免产生火花，以免烧 坏触点，没有电容器，启动器也能工作．
4、启动器如果被击穿了，能否正常工作呢？
2．日光灯正常发光：
日光灯开始发光后，由于交变电流通过 镇流器线圈，线圈中会产生自感电动势，它 总是阻碍电流变化的，这时的镇流器起着降 压限流的作用，保证日光灯正常发光。
提问：根据日光灯的工作原理说出镇流器和 启动器的作用？
总结：镇流器在启动时产生瞬时高压，在正 常工作时起降压限流的作用。启动器起自动 开关的作用。

日光灯工作原理图日光灯是一种常见的照明设备，它的工作原理基于电离气体放电和荧光物质发光的原理。

下面将详细介绍日光灯的工作原理图及各部份的功能。

1. 电源部份：日光灯的电源部份包括电源线、电源开关和电源电路。

电源线将交流电源引入日光灯，电源开关用于控制电流的通断，电源电路则将交流电转换为适合日光灯工作的直流电。

2. 起动器部份：日光灯的起动器用于启动灯管的放电。

起动器由电感线圈、起动电容器和双螺旋管组成。

当电源开关打开时，电流经过电感线圈产生磁场，磁场激励起动电容器，使其储存电荷。

当电源开关关闭时，储存的电荷通过双螺旋管放电，产生高压脉冲，激发灯管内的气体放电。

3. 灯管部份：灯管是日光灯的光源，它由玻璃管、电极和荧光物质组成。

玻璃管内充满了少量的惰性气体和少量的汞蒸气。

当灯管被高压脉冲激发时，气体和汞蒸气发生电离放电，产生紫外线。

紫外线激发荧光物质，使其发光。

荧光物质的种类和配比决定了日光灯的发光色采。

4. 驱动电路部份：驱动电路用于稳定电流和电压，保证灯管正常工作。

驱动电路包括电感线圈、电容器和电阻器等元件。

电感线圈用于稳定电流，电容器用于稳定电压，电阻器用于限制电流。

5. 辅助部份：辅助部份包括灯座、启动电容器和辅助电源。

灯座用于固定灯管和提供电源接口，启动电容器用于存储起动电荷，辅助电源用于提供启动过程中所需的电能。

以上是日光灯的工作原理图及各部份的功能。

通过电源部份将交流电转换为直流电，起动器部份启动灯管的放电，灯管部份产生紫外线并激发荧光物质发光，驱动电路部份稳定电流和电压，辅助部份提供灯管固定和启动所需的电能。

这些部份协同工作，使日光灯正常工作并提供照明。

日光灯工作原理图日光灯是一种常见的照明设备，广泛应用于室内照明、办公场所和公共场所等。

它具有节能、寿命长、光照均匀等优点，因此备受欢迎。

一、日光灯的基本结构日光灯的基本结构由以下几个主要部分组成：1. 灯管：日光灯的主体部分是灯管，它采用了玻璃或塑料材料制成。

灯管内部有荧光粉涂层，当电流通过灯管时，荧光粉会发出可见光。

2. 电极：日光灯的两端分别连接有电极，电极通常由钨丝制成。

3. 电子镇流器：电子镇流器是日光灯的重要组成部分，它用于控制电流和电压，确保日光灯的正常工作。

4. 起动器：起动器是用于启动日光灯的装置，它通过产生高压来激活电极，使日光灯开始工作。

二、日光灯的工作原理日光灯的工作原理可以分为以下几个步骤：1. 电子镇流器工作：当日光灯接通电源时，电子镇流器开始工作。

电子镇流器通过控制电流和电压，确保日光灯的正常工作。

2. 起动器启动：电子镇流器工作后，起动器开始工作。

起动器产生高压，激活电极，使日光灯开始工作。

3. 电流流过电极：一旦电极被激活，电流开始从电源流过电极。

电流的流动会产生电子，这些电子会与荧光粉发生碰撞。

4. 荧光粉发光：当电子与荧光粉碰撞时，荧光粉会发出可见光。

这个过程被称为荧光效应，是日光灯发光的关键。

5. 光照均匀：日光灯的灯管内部涂有荧光粉涂层，这样当荧光粉发光时，光线会均匀地散射出来，使得日光灯的照明效果更加均匀。

6. 光线调节：日光灯的亮度可以通过调节电流和电压来控制。

这样，人们可以根据需要调节日光灯的亮度，以满足不同的照明需求。

三、日光灯的优点日光灯相比传统的白炽灯具有以下优点：1. 节能：日光灯的能效比白炽灯高很多，能够节省大量的电能。

这对于减少能源消耗、降低能源开支具有重要意义。

2. 寿命长：日光灯的寿命通常比白炽灯长很多，可以达到数千个小时。

这意味着日光灯更加耐用，减少了更换灯泡的频率和维护成本。

3. 光照均匀：日光灯的灯管内部涂有荧光粉涂层，这样当荧光粉发光时，光线会均匀地散射出来，使得日光灯的照明效果更加均匀。

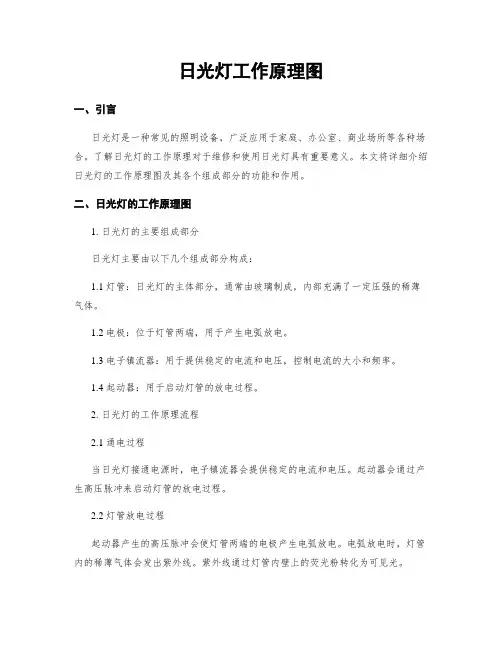

日光灯工作原理图一、引言日光灯是一种常见的照明设备，广泛应用于家庭、办公室、商业场所等各种场合。

了解日光灯的工作原理对于维修和使用日光灯具有重要意义。

本文将详细介绍日光灯的工作原理图及其各个组成部分的功能和作用。

二、日光灯的工作原理图1. 日光灯的主要组成部分日光灯主要由以下几个组成部分构成：1.1 灯管：日光灯的主体部分，通常由玻璃制成，内部充满了一定压强的稀薄气体。

1.2 电极：位于灯管两端，用于产生电弧放电。

1.3 电子镇流器：用于提供稳定的电流和电压，控制电流的大小和频率。

1.4 起动器：用于启动灯管的放电过程。

2. 日光灯的工作原理流程2.1 通电过程当日光灯接通电源时，电子镇流器会提供稳定的电流和电压。

起动器会通过产生高压脉冲来启动灯管的放电过程。

2.2 灯管放电过程起动器产生的高压脉冲会使灯管两端的电极产生电弧放电。

电弧放电时，灯管内的稀薄气体会发出紫外线。

紫外线通过灯管内壁上的荧光粉转化为可见光。

2.3 稳定工作过程一旦灯管放电启动成功，电子镇流器会提供稳定的电流和电压，使灯管继续稳定工作。

此时，灯管内的荧光粉会持续发光，提供照明效果。

3. 日光灯的工作原理图示意图（这里可以插入一张日光灯工作原理图示意图，通过图示更加清晰地展示日光灯的工作原理和各个组成部分之间的关系。

）4. 日光灯的工作原理详解4.1 灯管灯管是日光灯的主体部分，通常由玻璃制成。

灯管内部充满了一定压强的稀薄气体，如氩气和汞蒸气。

当电极产生电弧放电时，气体会发出紫外线。

4.2 电极日光灯的电极位于灯管两端，主要用于产生电弧放电。

电极通常由钨制成，具有良好的导电性能和耐高温性能。

4.3 电子镇流器电子镇流器是日光灯的重要组成部分，用于提供稳定的电流和电压。

电子镇流器能够控制电流的大小和频率，确保日光灯的稳定工作。

同时，电子镇流器还能提高日光灯的能效，延长灯管的使用寿命。

4.4 起动器起动器是启动日光灯放电过程的关键组件。

日光灯工作原理图日光灯是一种常见的照明设备，其工作原理是通过电流在荧光粉内产生紫外线，然后荧光粉再转化为可见光。

下面将详细介绍日光灯的工作原理图及其各个组成部分的功能。

1. 电源：日光灯的电源通常是交流电源，其电压和频率根据不同地区的标准而有所不同。

交流电源通过电源线连接到日光灯的电源端。

2. 起动器（Starter）：起动器是日光灯的一个重要组成部分，用于启动日光灯的工作。

起动器通常由两个电极和一个双刀开关组成。

当电源通电时，起动器中的电极会产生电弧，引起气体放电，从而启动日光灯的工作。

3. 预热器（Preheater）：预热器是起动器的一部分，用于加热日光灯两端的电极，以便更容易启动日光灯。

预热器通常由两个相互连接的金属丝组成。

4. 电极（Electrode）：日光灯的电极位于两端，通常由钨丝制成。

电极的作用是产生电弧，使荧光粉内的气体放电。

5. 荧光粉（Phosphor）：荧光粉是日光灯内部涂覆在玻璃管壁上的一种物质，其主要成分是磷酸盐。

当电流通过电极时，荧光粉会受到紫外线的激发，然后转化为可见光。

6. 玻璃管（Glass Tube）：玻璃管是日光灯的外壳，用于保护内部的荧光粉和电极。

玻璃管的形状通常是长管状，两端密封，并且内部是真空或者充满稀薄的气体。

7. 电子镇流器（Electronic Ballast）：电子镇流器是用于控制电流和电压的装置，用于提供稳定的电流给日光灯。

电子镇流器的优点是效率高、体积小、寿命长。

8. 热保护器（Thermal Protector）：热保护器是一种安全装置，用于防止日光灯过热。

当日光灯温度超过设定值时，热保护器会自动断开电路，以保护日光灯不受损坏。

以上是日光灯的工作原理图及其各个组成部分的功能介绍。

通过电源供电，起动器启动电弧放电，电极产生紫外线，荧光粉转化为可见光，最终实现照明效果。

电子镇流器和热保护器等辅助装置保证了日光灯的稳定工作和安全性能。

日光灯作为一种高效、节能的照明设备，被广泛应用于家庭、办公室、商业场所等各个领域。

日光灯工作原理图一、概述日光灯是一种常见的照明设备，其工作原理基于气体放电和荧光物质发光的原理。

本文将详细介绍日光灯的工作原理图及相关原理。

二、日光灯工作原理图日光灯的工作原理图如下所示：```___________ ___________| | | || Cathode | | Anode ||___________| |___________|| || || || || || || || || || ||________________________|```三、工作原理解析1. 电路连接：日光灯的工作原理基于一个封闭的电路。

电路中包括两个主要元件：电极（Cathode）和阳极（Anode）。

电极之间通过一个玻璃管（外壳）隔开，并充满了一定压强的希有气体（如氩气和汞蒸气）。

2. 电流流动：当电源接通时，电流从电极的一端（Cathode）进入日光灯管，经过希有气体导电。

电流通过希有气体时，会激发气体中的电子，使其跃迁到一个较高的能级。

3. 荧光物质发光：当电子从高能级跃迁回低能级时，会释放出能量。

这些能量被荧光物质吸收，并以可见光的形式发射出来。

荧光物质的种类和配比决定了日光灯的发光颜色。

4. 稳定工作：日光灯的工作需要一个稳定的电流。

为了实现稳定工作，日光灯通常配备了一个电子镇流器。

电子镇流器的作用是限制电流的大小，使其保持在适当的范围内。

5. 启动过程：日光灯的启动过程需要一定的辅助设备。

最常见的启动装置是预热器和启动器。

预热器在日光灯管两端提供额外的加热，以匡助电子释放温和体导电。

启动器则提供了一个电压脉冲，以促使电流开始流动。

四、日光灯工作原理的优势1. 高效节能：与传统的白炽灯相比，日光灯具有更高的能效。

它们消耗的能量较少，发出的光线较多，因此更节能。

2. 长寿命：日光灯的寿命通常比白炽灯长。

这是因为日光灯的工作原理不涉及灯丝的燃烧，而是通过气体放电和荧光物质发光来实现照明。

3. 良好的光质：日光灯发出的光线相对均匀，不会浮现明暗不均的情况。

日光灯工作原理图标题：日光灯工作原理图引言概述：日光灯是一种常见的照明设备，其工作原理图是理解其工作原理的关键。

通过了解日光灯的工作原理图，我们可以更好地理解其工作原理，以及如何进行维护和修理。

一、电源输入部分1.1 电源线：日光灯的工作原理图中首先是电源线，用于将电源输入到日光灯的电路中。

1.2 电源开关：在电源线的末端通常会连接一个电源开关，用于控制日光灯的开关。

1.3 电源滤波器：电源滤波器用于净化电源信号，防止电源干扰对日光灯的影响。

二、启动电路部分2.1 管电压发生器：启动电路中的关键组件是管电压发生器，用于产生高压脉冲以启动日光灯。

2.2 启动电容：启动电容用于存储能量，帮助产生启动时所需的高压脉冲。

2.3 启动电阻：启动电阻用于限制电流，保护其他电路免受过载。

三、工作电路部分3.1 电流限制器：工作电路中通常会包含电流限制器，用于限制电流，保护日光灯管。

3.2 电压稳定器：电压稳定器用于稳定电压，确保日光灯的正常工作。

3.3 电流传感器：电流传感器用于监测电流，帮助调节电流大小，保证日光灯的亮度稳定。

四、光源部分4.1 日光灯管：日光灯工作原理图中的核心部分是日光灯管，通过电流通路使其发光。

4.2 荧光粉涂层：日光灯管内部涂有荧光粉涂层，当电流通过时，荧光粉发出可见光。

4.3 真空封装：日光灯管内部是真空封装的，以确保荧光粉的稳定性和长寿命。

五、辅助电路部分5.1 温度传感器：辅助电路中通常会包含温度传感器，用于监测日光灯的温度，防止过热。

5.2 故障检测器：故障检测器用于检测日光灯的故障，如灯管损坏或电路短路等。

5.3 亮度调节器：亮度调节器用于调节日光灯的亮度，使其适应不同的照明需求。

结论：通过了解日光灯工作原理图的各个部分，我们可以更深入地了解日光灯的工作原理和结构。

这有助于我们更好地维护和修理日光灯，延长其使用寿命，同时也能更好地利用日光灯的照明效果。

日光灯的工作原理日光灯，也被称为荧光灯，是一种高效、节能的照明设备。

它的工作原理基于荧光物质在电场作用下发光的特性。

1. 电路结构日光灯的电路结构主要包括电源、启动器和荧光灯管。

电源提供所需的电能，启动器用于启动日光灯，而荧光灯管则是发光的部份。

2. 电流流动当日光灯插座通电后，电源会提供交流电。

交流电首先通过启动器，启动器会产生高压脉冲以激活荧光物质。

然后电流流向荧光灯管两端的电极。

3. 荧光物质发光荧光灯管内充满了稀薄的气体和少量的汞蒸气。

当电流通过电极时，电子会与汞原子碰撞，使汞原子激发。

激发的汞原子会释放出紫外线。

4. 荧光物质吸收紫外线荧光灯管内壁涂有荧光物质。

这种物质可以吸收紫外线并发出可见光。

当紫外线照射到荧光物质上时，荧光物质会发出不同颜色的光。

5. 光的可见化荧光灯管通常是长直形的，内部涂有多种不同颜色的荧光物质。

这样，当紫外线照射到荧光物质上时，不同颜色的荧光物质会发出不同颜色的光，从而形成为了可见的光线。

6. 电流稳定日光灯的电路还包括一个电流稳定器，用于控制电流的大小，以保持日光灯的稳定亮度。

电流稳定器通常是一个电感和电容的组合，它们能够平滑电流的波动。

7. 节能优势相比传统的白炽灯，日光灯具有更高的能量利用率。

这是因为荧光物质的发光效率较高，同时日光灯的电路结构也能够减少能量损耗。

因此，日光灯相同亮度下的能耗要低于白炽灯。

8. 寿命长日光灯的寿命通常比白炽灯长。

这是因为日光灯的电极采用了特殊的材料，能够更好地反抗电极的蒸发。

此外，日光灯没有灯丝，也就没有灯丝烧断的问题。

9. 光的质量日光灯的光线比较柔和，不会像白炽灯那样产生明显的闪烁。

这是因为日光灯的电流频率较高，通常在20 kHz以上，人眼无法察觉到这种高频闪烁。

总结：日光灯的工作原理是通过电流激活荧光物质，使其发出紫外线，然后荧光物质吸收紫外线并发出可见光。

日光灯具有节能、寿命长和光线质量好的优势，是一种被广泛应用于照明领域的照明设备。

实验三 日光灯电路和功率因数的提高一、实验目的1. 进—步理解交流电路中电压、电流的相量关系。

2. 进一步理解感性负载电路提高功率因数的意义和方法。

3. 熟悉日光灯的工作原理，学会联接日光灯电路。

4. 学习交流电压表、电流表、功率表的使用。

二、实验原理1．日光灯电路及工作原理日光灯电路由日光灯灯管、镇流器、启动器等元件组成。

电路如图3.1所示。

日光灯管的内壁涂有一层荧光粉，灯管两端各有一组灯丝，灯丝上涂有易使电子发射的金属粉末。

管内抽成真空，填充氩气和少量的汞。

它的启动电压是400—500V ，启动后管压降只有80V 左右。

因此，日光灯灯管不能直接接在220V 的电源上使用，而且启动时需要高于220V 的电压。

镇流器和启动器就是为满足这个要求而设计的。

镇流器是—个铁心线圈。

启动器内有两个电极，一个是双金属片，另一个是固定片，两极之间有一个小容量电容器。

一定数值的电压加在启动器两端时，启动器产生辉光放电。

双金属片因放电而受热伸直，并与定片接触。

而后启动器因动片与定片接触，放电停止，冷却且自动分开。

日光灯起辉过程如下：当接通电源后，启动器内双金属动片与定片间的气隙被击穿，连续发生火花，双金属片受热伸长，使动片与定片接触。

灯管灯丝接通，灯丝预热而发射电子，此时启动器两端电压下降，双金属片冷却，因而动片与定片分开。

镇流器线圈因灯丝电路断电而感应出很高的感应电动势，与电源电压串联加到灯管两端，使管内气体电离产生弧光放电而发光。

因此时启动器两端所加电压值等于灯管点燃后的管压降，这个80V 左右的电压不再使双金属片打火，故启动器停止工作。

所以启动器在电路中的作用相当于一~220V 图3.1日光灯电路图3.2 日光灯等效电路U个自动开关，镇流器在灯管启动时产生高压，有启动前预热灯丝及在正常工作时限流的作用。

日光灯工作时，灯管可以认为是一电阻负载，镇流器可以认为是一个电感量较大的感性负载，两者串联构成一个R、L串联电路。

4
由于光线较为刺眼，日光 灯不太适合需要精细视觉 作业的场合。
有闪烁现象
2
部分日光灯可能会出现闪
烁现象，影响照明效果和
使用体验。
含汞污染
3 日光灯中含有一定量的汞
，如果破碎会造成环境污 染。
改进方向
开发快速启动技术
通过改进启动电路设计，缩短日 光灯的启动时间，提高使用便利 性。
智能控制
结合LED等新型照明技术，实现 日光灯的智能控制和调光功能， 提高照明舒适度和能效。
无热辐射
日光灯工作时产生的热量较低， 不会像白炽灯一样散发出大量的 热辐射。
长寿命
日光灯的平均寿命比白炽灯长， 通常为2-3倍，减少了更换灯泡的 频率和成本。
高亮度
日光灯具有较高的发光效率和亮 度，能够满足各种照明需求。
缺点
启动慢
日光灯需要一段时间才能 1
达到最大亮度，即冷启动 时间较长。
不适合精细工作
提高稳定性
研究更稳定的电子镇流器，减少 闪烁现象，提高照明质量。
环保型替代品
研发不含汞或低汞的日光灯替代 品，降低环境污染风险。
Part
05
日光灯的应用场景
家用照明
家庭照明是日光灯最常见的应用场景之一。由于其高效、节 能、环保等特点，日光灯在家居照明中得到了广泛的应用。 它能够提供舒适、自然的照明环境，提高居家生活的品质。
Part
03
日光灯的制造材料
玻璃管
01
02
03
耐高压
日光灯管由特殊的玻璃制 成，能够承受高电压和高 电流。
透光性
玻璃管具有良好的透光性 ，使光线能够均匀地照射 出来。
保护荧光粉
玻璃管内部涂有一层荧光 粉，能够将电能转化为光 能，而玻璃管则保护荧光 粉不受外界环境的影响。

日光灯工作原理图日光灯是一种常见的照明设备，它的工作原理是通过电流的通过使气体放电产生紫外线，然后紫外线激发荧光粉发出可见光。

下面将详细介绍日光灯的工作原理图。

1. 电源部分：日光灯的电源部分包括电源线、电源开关和启动器。

电源线连接电源插座和电源开关，而电源开关用于控制电源的开关。

启动器是一种电子元件，用于启动日光灯的工作。

2. 灯管部分：日光灯的灯管部分包括玻璃管、电极和荧光粉。

玻璃管是日光灯的外壳，内部充满了稀薄的气体。

电极位于灯管的两端，其中一个电极是热电极，另一个是冷电极。

荧光粉涂覆在玻璃管的内壁上。

3. 电路部分：日光灯的电路部分包括镇流器、电容器和电感器。

镇流器用于控制电流的稳定输出，它可以将交流电转换为适合日光灯工作的直流电。

电容器和电感器则用于调节电流的频率和幅度，以确保日光灯的正常工作。

日光灯的工作原理如下：1. 当电源开关打开时，电流从电源插座流入电源线，并通过启动器进入日光灯的电路部分。

2. 在电路部分，电流首先经过镇流器，镇流器将交流电转换为直流电，并稳定输出。

然后，电流经过电容器和电感器的调节，以确保电流的频率和幅度适合日光灯的工作需求。

3. 调节后的电流进入灯管部分，首先通过热电极，热电极会产生高温，使灯管内的气体变得活跃。

然后电流通过冷电极，冷电极的作用是引导电流通过灯管。

4. 当电流通过灯管时，气体放电产生紫外线。

紫外线激发荧光粉，使其发出可见光。

荧光粉的颜色决定了日光灯的发光颜色。

5. 当灯管发出可见光时，日光灯开始照明。

此时，日光灯处于正常工作状态。

需要注意的是，为了确保日光灯的正常工作，需要保持电源的稳定供应，定期更换灯管，以及定期检查和维护电路部分的元件。

总结：日光灯是一种利用气体放电和荧光粉发光的照明设备。

它的工作原理是通过电流的通过使气体放电产生紫外线，然后紫外线激发荧光粉发出可见光。

日光灯的工作原理图包括电源部分、灯管部分和电路部分。

电源部分包括电源线、电源开关和启动器；灯管部分包括玻璃管、电极和荧光粉；电路部分包括镇流器、电容器和电感器。

日光灯工作原理图日光灯是一种常见的照明设备，它的工作原理是利用电流通过气体放电来产生可见光。

下面将详细介绍日光灯的工作原理图。

1. 日光灯的组成部分日光灯由以下几个主要部分组成：- 灯管：通常由玻璃制成，内部充满了一定压力的气体。

- 电极：位于灯管两端，用于引发气体放电。

- 电路：提供电流和电压稳定，以供日光灯正常工作。

2. 日光灯的工作原理日光灯的工作原理可以分为以下几个步骤：- 步骤1：通电当日光灯接通电源时，电流会通过电路流向灯管的两个电极。

- 步骤2：电极发射电子电流通过电极时，电极会发射出高速电子。

这些电子会与灯管内的气体分子碰撞。

- 步骤3：气体放电电子与气体分子碰撞后，会使气体分子电离，形成正离子和自由电子。

这个过程称为气体放电。

- 步骤4：发射紫外线正离子和自由电子在碰撞中会释放能量，其中一部分能量会转化为紫外线。

- 步骤5：荧光粉发光灯管内壁涂有荧光粉，当紫外线照射到荧光粉上时，荧光粉会吸收紫外线的能量并发出可见光。

3. 日光灯的优势和应用日光灯相比传统的白炽灯具有以下优势：- 节能：日光灯的能效高于白炽灯，能够更有效地将电能转化为光能。

- 寿命长：日光灯的寿命一般比白炽灯长，可以使用更长时间。

- 光线柔和：日光灯的光线柔和，不会产生刺眼的感觉。

由于这些优势，日光灯被广泛应用于室内照明、办公场所、学校、医院等各个领域。

总结：日光灯是一种常见的照明设备，其工作原理是通过电流通过气体放电来产生可见光。

日光灯的工作原理图包括灯管、电极和电路三个主要部分。

当电流通过电极时，电极会发射出高速电子，这些电子与灯管内的气体分子碰撞，形成气体放电。

气体放电过程中，会产生紫外线，而灯管内壁涂有荧光粉，当紫外线照射到荧光粉上时，荧光粉会发出可见光。

日光灯具有节能、寿命长和光线柔和等优势，因此被广泛应用于各个领域。

日光灯电路原理图
以下是日光灯电路的原理图：
一个日光灯电路通常包含一个电源，一个电子镇流器和两个灯管。

电源产生交流电，通过电子镇流器将交流电转换为所需的直流电。

电源通过两根导线接通到电子镇流器。

电子镇流器的工作原理是通过半导体元件来调整电流和电压，以便灯管能够正常工作。

电子镇流器上的一根导线连接到灯管的一端，另一根导线连接到灯管的另一端。

灯管内部有一个真空管，其中充满了惰性气体和少量的汞。

当通过灯管的电流流动时，汞蒸气化，形成一个电弧，产生紫外线。

紫外线与灯管内壁涂有荧光粉的层相互作用，使荧光粉发出可见光。

这样就产生了日光灯的亮光。

整个电路是一个封闭的回路，交流电从电源流入电子镇流器，然后通过灯管流回电源。

这个电路从电源开始，经过电子镇流器，最后回到电源，形成一个完整的电流路径。

在日光灯电路中，各个组件之间的连接必须正确，以确保电流正常流动，灯管能够正常工作并发光。
