弱电智能化系统施工验收内容

  • 格式：docx
  • 大小：14.04 KB
  • 文档页数：2

弱电智能化系统施工验收内容
按子系统、分阶段、多层次验收方式，每个阶段验收工作内容如下：
1、线槽、桥架、管线验收（隐蔽工程验收）
建筑智能化系统的桥架、线槽、管线验收是指对系统的桥架、线槽、线管及线缆安装、敷设和测试完成后进行的阶段验收，桥架、管线验收是桥架、管线施工和设备安装与调试的工作界面，由监理组织业主、施工单位、系统总包等共同参加。

桥架、管线验收报告应包括桥架、管线施工图、施工的实际走向、长度与规格、安装质量、以及预埋及吊顶敷设、直埋电缆、接地极等隐蔽工程、线缆测试数据等。

2、单体设备验收
系统单体设备验收是指安装前的检验测试及设备安装到位、通电试验后，例如卫星与有线系统的天线、分支分配器和终端等，综合安保系统的摄像机、探测器、楼控系统的传感器、执行器等的验收，通常以现场安装设备为主。

单体设备验收是进行系统调试的必要条件，同时也可以对设备安质量、性能指标、产地证明、实际数量等及时核对清点，单体设备验收可由监理组织业主、安装单位、系统总包、设备供应商等共同参加。

验收报告应包括：供货合同、随机资料、进口设备产地证明、报关单（商检证明）、设备安装施工平面图和工艺图，安装设备名称、型号规格、数量、测试数据等。

3、子系统功能验收
子系统功能验收是指对调试合格的子系统及时实施功能性验收，以便系统及早投入试运行，可由监理组织建设方、安装单位、系统总包、物业管理部门等共同参加验收，验收报告应包括：系统功能说明（技术方案）、工程承包合同、系统调试（验收）大纲、系统调试（验收）记录、系统操作手册（说明书）等。

子系统功能验收是子系统可以进入试运行的必要条件，西安协同作为弱电智能化系统总承包单位还应及时组织对物业人员做相应的技术培训。

4、系统联都动（集成）验收
系统联动（集成）验收是一种对系统的功能性验收，与子系统功能验收的区别在于：系统联动（集成）验收对象是各子系统正常运行条件下的系统间联动功能，或者说是各子系统的集成功能。

验收可由监理组织业主、系统总包、物业管
理部门等共同参加。

可根据系统联动（集成）的内容和规模以不同的方式操作，如子系统间联动验收（如FA与BA、SA等）可在子系统功能验收后补充验收内容，BMS的系统集成可以做为BA、FA、SA系统功能的补充验收内容组织验收，而IBMS 的系统集成则应做为单独一个上层子系统验收。

以上四层验收若发现质量问题，应填写不符合项质量报告单，并立即整改，纠正不符合项，经复检合格后，参与验收者在验收报告上签章归档，以备资料整编交工。

5、第三方测试验收
建筑智能化系统通过系统功能和联动（集成）验收，并经过一定时间试运行后，应由国家有关部门组织竣工验收。

本工程验收应由相关行业监管部门对工程进行验收。

在子系统功能验收、系统联都动（集成）验收、第三方测试验收之前，施工单位质管部门应做预验收，检查技术资料和工程质量，以便尽早发现问题，采取纠正措施。

并做预验收记录。

6、系统竣工交付验收
建筑智能化系统交付验收应由国家有关部门和建设方上级单位组成的验收委员会主持，建设方、监理、系统总包及有关单位参加，验收内容如下：（1）听取建设方对项目建设的工作报告；
（2）审核竣工项目移交使的档案资料；
（3）评审项目质量，对主要工程部位的施工质量进行复检、鉴定、对系统设计的先进性、合理性、经济性进行鉴定和评审；
（4）审查系统运行操作规程，检查系统试运行情况；
（5）核定收尾工程项目，对遗留问题提出处理意见；
（6）检查前阶段竣工报告，签署验收鉴定书，对整个项目做出总的验收鉴定。

合集下载

弱电智能化现场施工及验收标准

弱电智能化现场施工及验收标准


3、垂直桥架
桥架垂直敷设时固定在建筑立面上与建筑面间距应不大于 0.2米，固定点间距应小于2米。
4、桥架穿墙
1、当桥架防火墙及防火楼板安装时，应根据环境条件采用 应采取防火隔离措施，一般采用防火板及防火泥进行封堵。
2、桥架由室内穿墙至室外时，在墙的外侧应采取防雨措施。
3、桥架由室外较高处引到室内时，电缆桥架应先向下倾斜， 然后水平引到室内。
1、综合布线系统性能检测应采用专用测试仪器对系统的各条链路进行检 测，并对系统的信号传输技术指标及工程质量进行评定。 2、综合布线系统性能检测时，光纤布线应全部检测，检测对绞电缆布线 链路时，以不低于10%的比例进行随机抽样检测，抽样点必须包括最远布 线点。（按GB/T 50312中附录 B及附录C 的指标执行） 3、综合布线合格判定如下： （A）光缆布线检测时，如果系统中有一条光纤链路无法修复，则判为不 合格； （B）对绞电缆布线抽样检测时，被抽样检测点（线对）不合格比例不大 于 1%，则视为抽样检测通过；不合格点（线对）必须予以修复并复验。 被抽样检测点（线对）不合格比例大于1%，则视为一次抽样检测不通过， 应进行加倍抽样；加倍抽样不合格比例不大于 1%，则视为抽样检测通过。 如果不合格比例仍大于 1%，则视为抽样检测不通过，应进行全部检测， 并按全部检测的要求进行判定； （C）对绞电缆布线全部检测时，如果有下面两种情况之一时则判为不合 格；无法修复的信息点数目超过信息点总数的 1% ；不合格线对数目超 过线对总数的1%； （D）全部检测或抽样检测的结论为合格，则系统检测合格；否则为不合 格。
2、镀锌钢管敷设
1、钢管用钢锯或切割机进行切割处理，切口处需平齐、无毛刺，管内无 铁屑。 2、钢管与钢管直接连接、与金属86盒连接、与桥架连接需用适配的直接 件或罗接件进行连接且固定牢固，并将固定螺丝拧紧去头，严禁焊接。
弱电智能化项目工程施工验收方案

弱电智能化项目工程施工验收方案

弱电智能化项目工程施工验收方案1. 引言本文档旨在制定弱电智能化项目工程的施工验收方案，以确保项目的顺利进行和质量的保证。

本方案适用于弱电智能化项目的施工验收过程。

2. 准备工作在施工验收之前，需要进行以下准备工作：- 根据项目需求，确定施工的弱电智能化设备和系统；- 编制详细的施工图纸和技术说明书；- 采购所需的材料和设备，并进行质量检验；- 确定施工方案和施工进度计划；- 组织施工队伍，并进行必要的培训；- 进行施工现场的安全检查和环境保护准备。

3. 施工验收过程3.1 施工开始前验收在施工开始之前，应进行以下验收：- 检查施工现场是否符合安全要求；- 验证施工队伍是否具备所需的资质和技能；- 检查材料和设备的质量，并进行必要的测试。

3.2 施工过程验收在施工过程中，应定期进行验收，以确保工程按计划进行：- 检查施工进度是否符合计划要求；- 检查施工质量是否达到技术要求；- 检查所使用的材料和设备是否符合规范要求；- 结合施工现场的实际情况，进行必要的调整和改进。

3.3 施工结束验收在施工结束后，进行最终验收，包括以下内容：- 检查工程的完整性和整体质量；- 进行弱电智能化设备和系统的功能测试；- 检查工程是否符合技术和安全标准；- 填写施工验收报告，并进行签字确认。

4. 相关注意事项在施工验收过程中需要注意以下事项：- 严格按照工程施工图纸和技术说明书进行施工；- 使用合格的材料和设备，并进行必要的质量检验；- 严格控制施工质量，确保达到技术要求；- 遵守现场安全规范，保障工作人员和设备的安全；- 定期与监理单位进行沟通和协调，解决问题和提出改进建议。

5. 总结本方案提供了弱电智能化项目工程施工验收的基本流程和要点，以确保项目的质量和顺利进行。

在实施过程中，需要严格按照方案的要求进行验收，并及时进行调整和改进。

务必遵守相关法律法规和技术标准，确保工程质量和安全。

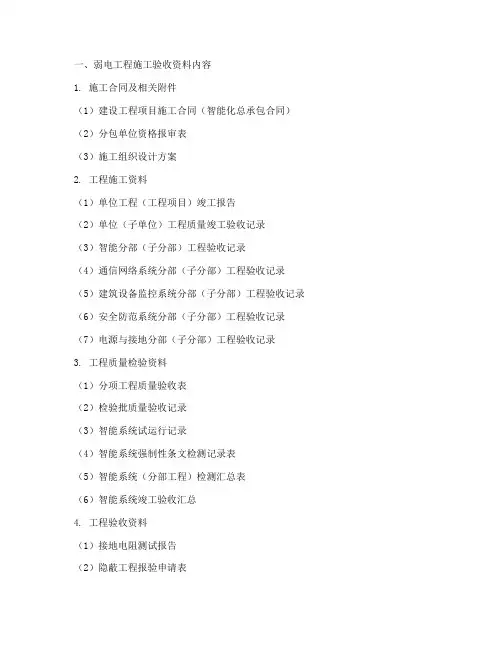

弱电工程施工验收资料

弱电工程施工验收资料

一、弱电工程施工验收资料内容1. 施工合同及相关附件（1）建设工程项目施工合同（智能化总承包合同）（2）分包单位资格报审表（3）施工组织设计方案2. 工程施工资料（1）单位工程（工程项目）竣工报告（2）单位（子单位）工程质量竣工验收记录（3）智能分部（子分部）工程验收记录（4）通信网络系统分部（子分部）工程验收记录（5）建筑设备监控系统分部（子分部）工程验收记录（6）安全防范系统分部（子分部）工程验收记录（7）电源与接地分部（子分部）工程验收记录3. 工程质量检验资料（1）分项工程质量验收表（2）检验批质量验收记录（3）智能系统试运行记录（4）智能系统强制性条文检测记录表（5）智能系统（分部工程）检测汇总表（6）智能系统竣工验收汇总4. 工程验收资料（1）接地电阻测试报告（2）隐蔽工程报验申请表（3）隐蔽工程验收记录（4）安装检验质量验收记录（5）培训记录（6）市安全技术防范系统检验委托书（7）检测报告（8）关于验收整改意见的落实情况的报告（9）市公安局建筑工程技防验收意见书5. 工程材料/构配件/设备资料（1）工程材料/构配件/设备报审表（2）材料、构配件进场验收记录（3）工程材料/构配件/设备数量清单及自检结果二、弱电工程施工验收资料编制要求1. 资料应按照国家相关标准和规范要求编制，确保资料的真实性、完整性和准确性。

2. 资料应分类存放，便于查阅和管理。

3. 资料应包括施工过程中的各个阶段，如施工图验收、分项工程验收、竣工验收等。

4. 资料应包括工程质量、安全、功能等方面的检验结果。

5. 资料应包括工程验收过程中各方签字、盖章的文件。

三、弱电工程施工验收资料的作用1. 保障工程质量，确保工程达到设计要求。

2. 为工程验收提供依据，确保工程顺利通过验收。

3. 为工程维护、改造提供参考，便于后期工程管理。

4. 为工程索赔、纠纷提供证据，保障各方权益。

总之，弱电工程施工验收资料是确保工程质量、安全、功能达到设计要求的重要依据。

智能化工程完工验收方案

智能化工程完工验收方案

智能化工程完工验收方案一、验收目的1.确认工程的质量是否符合设计要求，以及材料和设备是否合格；2.验证智能化系统的各项功能是否正常，包括系统监控、数据采集、远程控制和自动化运行等；3.确保工程的安全性，包括消防、安防等各项安全设施是否完善；4.验收工程竣工图纸和技术资料，确保可行性和可操作性。

二、验收内容1.施工质量验收：对工程施工质量进行评估，包括建筑结构、设备安装、电气线路、管道等方面；2.功能性验收：对智能化系统各项功能进行测试和评估，包括自动化运行、数据采集和处理、远程监控和控制等；3.安全性验收：对工程的消防、安防等安全措施进行测试和评估，确保达到相关法规的安全要求；4.文件验收：对工程竣工图纸、运行手册、技术资料等进行审核和归档，确保可行性和可操作性；5.联调测试：对智能化系统各组成部分进行联调测试，确保系统稳定性和协同运行。

6.认证验收：对国内外相关认证标准进行评估和测试，以确保工程符合相关认证要求。

三、验收准备1.确定验收组成员，包括建设单位、设计单位、施工单位、运维单位等；2.确定验收时间和地点，提前通知相关方面；3.准备工程竣工图纸、设计方案、施工记录等相关资料；4.确保智能化系统设备和软件已经安装调试完成，并关闭其他相关系统的干扰。

四、验收步骤1.开展施工质量验收：对工程的各项施工质量进行检查，包括建筑结构、设备安装、线路敷设等方面；2.进行功能性验收：对智能化系统的各项功能进行测试和评估，包括数据采集、远程监控、自动化运行等；3.进行安全性验收：对工程的消防、安防等安全设施进行测试和评估，确保达到相关法规的安全要求；4.进行文件验收：审核并归档工程竣工图纸、运行手册、技术资料等；5.进行联调测试：对智能化系统的各组成部分进行联调测试，确保系统稳定性和协同运行；6.进行认证验收：按照国内外相关认证标准进行评估和测试，确保工程符合相关认证要求；7.编写验收报告：根据验收结果，编写详细的验收报告，评估工程的质量、功能、安全等方面；8.召开验收会议：向业主单位汇报验收结果，并商讨后续工程运维和维护等事宜。
