1212
0.86('')''QQ
Gc


=70-13065452.6488*86.0=938.2t/h

上图为热力一厂最不利环路

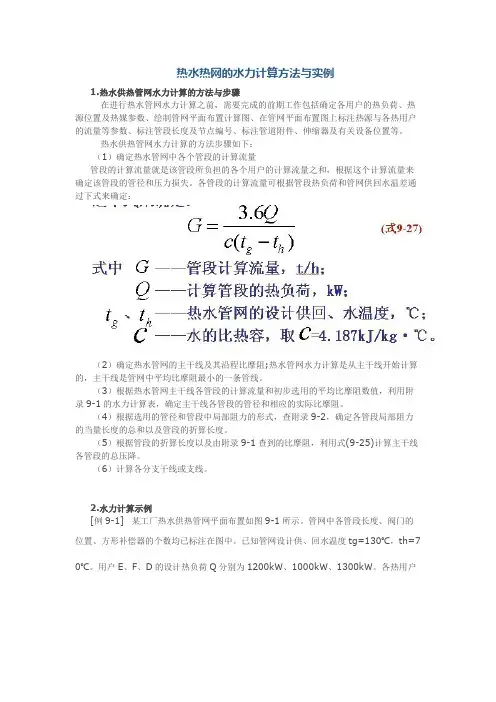

1) 确定热水网路的主干线,及其沿程比摩阻,根据《城市热力网设计规范》
CJJ34-2002的规定,主干线比摩阻可采用30—70Pa/m。本设计中R取
30 Pa/m。
2) 根据网路主干线各管段的流量和初选的R值,利用水力计算表确定主干
线各管段的公称直径和相应的实际比摩阻。
3) 根据选用的公称直径和管中局部阻力形式,查表确定管段局部阻力当量
长度Ld算长度Lzh。
4) 根据管段折算长度Lzh的总和利用下式计算各管段压降△P。
()dPRLL

(5-2)
式中 P—管段压降,Pa;
R
—管段的实际比摩阻,Pa;
L
—管段的实际长度,m;

d
L
—局部阻力当量长度。

5) 确定主干线的管径后,就可以利用同样方法确定支管管径,为了满足网
路中
各用户的作用压差平衡,必须使各并联管路的压降大致相等,故并联支线的推荐
比摩阻Rtj需用式(5-3)进行计算
Rtj=△P/Lzh(5-3)
式中 Rtj—推荐比摩阻,Pa/m;
△P—资用压降,即与直线并联的主干线的压降,Pa;
Lzh—考虑局部阻力的管段折算长度,Lzh=L×1.3,m;
根据式(5-3)可得到支线的推荐比摩阻,然后按照同样方法进行支线的水
力计算。

()dPRLL
A:5个
B:3个
C:1个
D:5个
E:1个
