热力网路水力计算表

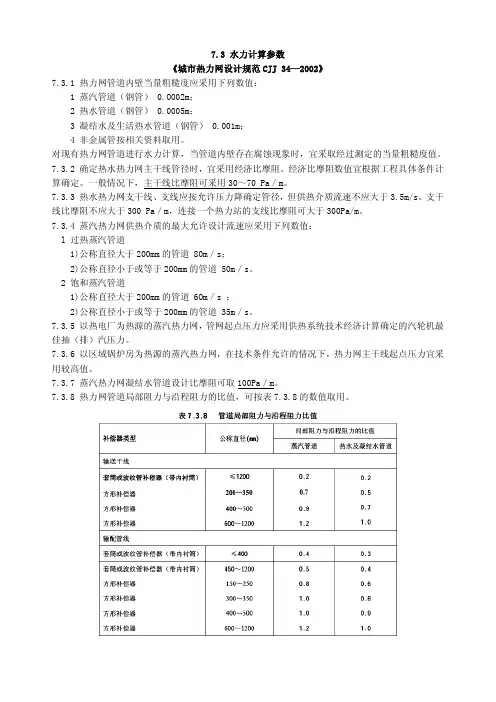

7.3 水力计算参数
《城市热力网设计规范CJJ 34—2002》
7.3.1 热力网管道内壁当量粗糙度应采用下列数值：
1 蒸汽管道（钢管） 0.O002m；
2 热水管道（钢管） 0.0005m；
3 凝结水及生活热水管道（钢管） 0.001m；
4 非金属管按相关资料取用。

对现有热力网管道进行水力计算，当管道内壁存在腐蚀现象时，宜采取经过测定的当量粗糙度值。

7.3.2 确定热水热力网主干线管径时，宜采用经济比摩阻。

经济比摩阻数值宜根据工程具体条件计算确定。

一般情况下，主干线比摩阻可采用30～70 Pa／m。

7.3.3 热水热力网支干线、支线应按允许压力降确定管径，但供热介质流速不应大于3.5m/s。

支干线比摩阻不应大于300 Pa／m，连接一个热力站的支线比摩阻可大于300Pa/m。

7.3.4 蒸汽热力网供热介质的最大允许设计流速应采用下列数值：
l 过热蒸汽管道
1)公称直径大于200mm的管道 80m／s；
2)公称直径小于或等于200mm的管道 50m／s。

2 饱和蒸汽管道
1)公称直径大于200mm的管道 6Om／s ；
2)公称直径小于或等于200mm的管道 35m／s。

7.3.5 以热电厂为热源的蒸汽热力网，管网起点压力应采用供热系统技术经济计算确定的汽轮机最佳抽（排）汽压力。

7.3.6 以区域锅炉房为热源的蒸汽热力网，在技术条件允许的情况下，热力网主干线起点压力宜采用较高值。

7.3.7 蒸汽热力网凝结水管道设计比摩阻可取100Pa／m。

7.3.8 热力网管道局部阻力与沿程阻力的比值，可按表7.3.8的数值取用。

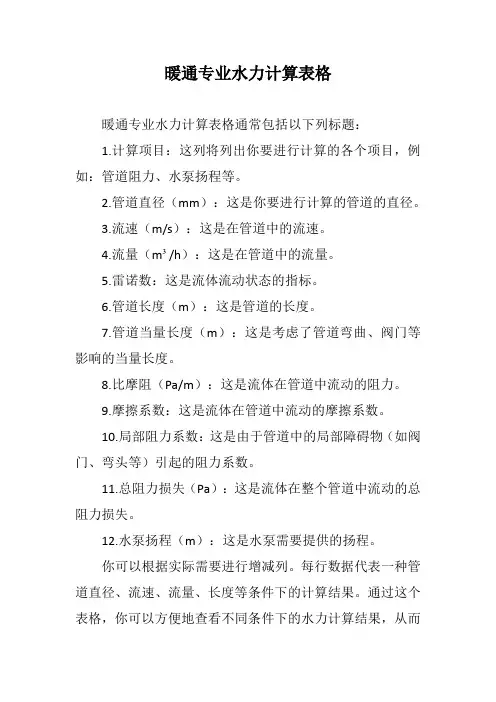

暖通专业水力计算表格
暖通专业水力计算表格通常包括以下列标题：
1.计算项目：这列将列出你要进行计算的各个项目，例如：管道阻力、水泵扬程等。

2.管道直径（mm）：这是你要进行计算的管道的直径。

3.流速（m/s）：这是在管道中的流速。

4.流量（m³/h）：这是在管道中的流量。

5.雷诺数：这是流体流动状态的指标。

6.管道长度（m）：这是管道的长度。

7.管道当量长度（m）：这是考虑了管道弯曲、阀门等影响的当量长度。

8.比摩阻（Pa/m）：这是流体在管道中流动的阻力。

9.摩擦系数：这是流体在管道中流动的摩擦系数。

10.局部阻力系数：这是由于管道中的局部障碍物（如阀门、弯头等）引起的阻力系数。

11.总阻力损失（Pa）：这是流体在整个管道中流动的总阻力损失。

12.水泵扬程（m）：这是水泵需要提供的扬程。

你可以根据实际需要进行增减列。

每行数据代表一种管道直径、流速、流量、长度等条件下的计算结果。

通过这个表格，你可以方便地查看不同条件下的水力计算结果，从而
更好地进行暖通系统的设计和优化。
