全自动核酸蛋白分析系统

qsep400说明书Qsep400，Qsep400Advance高通量核酸蛋白分析系统，无需人工制胶、染色、加样、拍照，操作简便，可自动计算片段大小,结果美观易判断,可直接检测分析96孔板整板样本，最快可达1min/4样本,大幅度提高检测效率，显著降低实验成本可替代普通凝胶电泳，且结果更清晰准确。

产品特点系统类型:4通道全自动上样:可分析单个样本不浪费试剂，100个样本高通量上样，检测速度快，还可升级多板位模块，满足更高通量需求上样形式:直接兼容0.2mL离心管、8联管、12联管、96孔板等通量灵活:可单次分析单个样品，也可96个样品整板上样，无浪费抛弃式卡夹:无需制胶、灌胶，每套卡夹可分析400-1200个样品(DNA、RNA和Protein) 快速分析:可达1分钟内/4样品高灵敏度:1pg/uL高分辨率:最佳可达1-4bp(500bp以内)定量范围:DNA<50ng/uL，RNA<500ng/ul分离范围:15bp-50kb，可检测大于50kb的片段，最大可达165kb结果呈现:数字数据，凝胶成像图，毛细管电泳图软件分析:同时进行定性及定量分析，界面友好，操作人性化样品需求和消耗:最低样品需求体积1uL，上样体积小于0.1pL低成本:市场上极为经济的仪器与耗材Qsep400系列规格荧光检测连接方式:USBLED激发光源电源:100-240V便携式空气压缩机重量:26KG电压:1-15kv 尺寸:54x40x36cm传统凝胶电泳的实验流程Qsep400系列检测一步到位(PCR产物直接上样)Qsep400系列相对传统凝胶的优势全自动完成多步工作:无需配胶、倒胶、点样、跑胶、拍照;无需定时观测，安全无毒自动分析记录:无需人工计算浓度大小快速分析:1-5分钟完成原先近1小时的工作灵敏度和分辨率:1pg/uL,1-4bp(500bp以内)节约样本:仅消耗0.1L样本节约耗材用量:无需每次实验添加DNAladder,并节省大量手套、枪头和PCR管结果美观直接:多种结果呈现形式，美观直接，不会出现“边缘效应"应用小结应用领域应用实验遗传学研究蛋白分析STR/SSR微卫星分型DNA指纹图谱分析核酸蛋白互作AFLP/RFLP病原微生物检测或分型常规PCR产物检测高分辨率基因分型转基因动植物检测Genomic DNA质控高分辨率多重PCR分析食品安全分析NGS建库质控质粒DNA酶切，构造及纯度分析农渔业养殖ct/cf DNA质控合成引物（primer）分析各种疾病筛查，分子诊断总RNA、mRNA、片段化RNA、micro-RNA质控Qsep 400系列高分辨率结果1.8%琼指糖凝胶高分辨率:清楚分辨4碱基差异的238bp和242bp条带pBR322-Mspl digestQsep400系列的分辨率可高达1%。

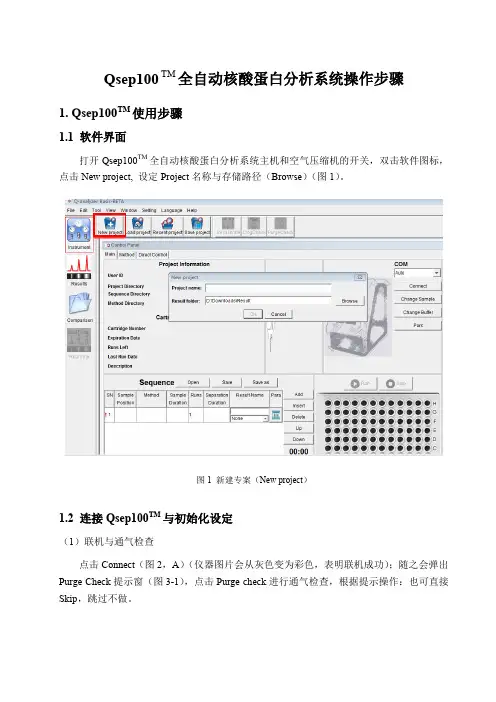

Qsep100 TM全自动核酸蛋白分析系统操作步骤1. Qsep100TM使用步骤1.1 软件界面打开Qsep100TM全自动核酸蛋白分析系统主机和空气压缩机的开关，双击软件图标，点击New project, 设定Project名称与存储路径（Browse）（图1）。

图1 新建专案（New project）1.2 连接Qsep100TM与初始化设定（1）联机与通气检查点击Connect（图2，A）（仪器图片会从灰色变为彩色，表明联机成功）；随之会弹出Purge Check提示窗（图3-1），点击Purge check进行通气检查，根据提示操作：也可直接Skip，跳过不做。

图2 主控页面图3-1 联机通气检查（2）放入缓冲液和Markera、点击Change Buffer（B），P（Park）、W （Wash）、C（Clean）位置为清洗槽，放蒸馏水，S位置放Separation Buffer（图4）。

b、在左侧的MA1孔中放置20bp-1000bp的Alignment Marker，MA2孔中放置对应的Size Marker（C109200-100），在MB1孔中放置20bp-5000bp的Alignment Marker，MB2孔中放置对应的Size Marker（C109300-100）（图5）。

用食指和中指托住底部，用拇指将管子按压到底。

注：P、W、C和S槽中的液面高度以缓冲液槽的刻度线处为宜，不能低于槽体积的2/3；MA1、MA2、MB1和MB2均取20-30 µl，再覆盖20-30 µl矿物油（Mineral Oil）防止挥发，应避免气泡产生，若有气泡，请离心。

图4置换缓冲液和Marker图5 缓冲液和Marker位置（3）放入样品并复位点击Change Sample（A），放入样品，关上样品门；点击Park（C），使样品盘复位1.3 卡夹置入与校正（以S2卡夹为例）（1）置入卡夹打开仪器上方的卡夹门，放入卡夹（凹槽向前），关闭卡夹门（图6）。
