7 蜗杆传动应用和类型传动的特点和应用组成：蜗杆、蜗轮（一般蜗杆为主动件，蜗轮为从动件）作用：传递空间交错的两轴之间的运动和动力。
通常Σ=90°应用：用在机床、汽车、仪器、起重运输机械、冶金机械以及其他机械制造工业中。
最大传递功率为750Kw，通常用在50Kw以下。
1）、传动比大。
单级时i=5~80，一般为i=15~50，分度传动时i可达到1000，结构紧凑。
2）、传动平稳、噪声小。
3）、自锁性，当蜗杆导程角小于齿轮间的当量摩擦角时，可实现自锁。
4）、蜗杆传动效率较低，其齿面间相对滑动速度大，齿面磨损严重。
5）、蜗轮的造价较高。
为降低摩擦，减小磨损，提高齿面抗胶合能力，蜗轮常用贵重的铜合金制造。

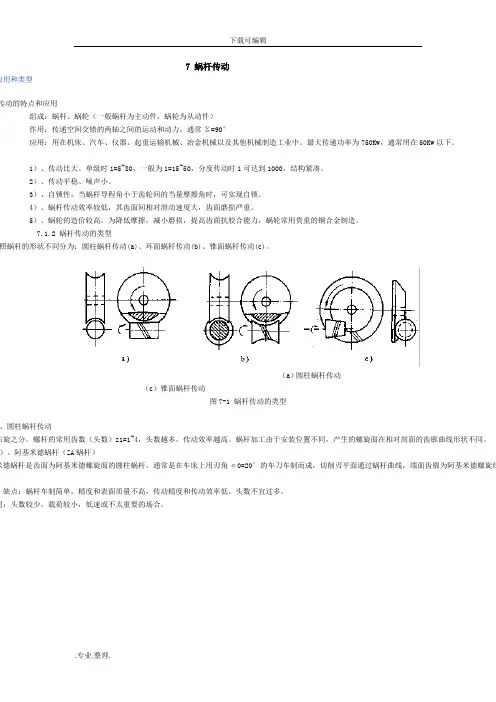

7.1.2 蜗杆传动的类型照蜗杆的形状不同分为：圆柱蜗杆传动(a)、环面蜗杆传动(b)、锥面蜗杆传动(c)。
（a）圆柱蜗杆传动（c）锥面蜗杆传动图7-1 蜗杆传动的类型、圆柱蜗杆传动右旋之分。
螺杆的常用齿数（头数）z1=1~4，头数越多，传动效率越高。
蜗杆加工由于安装位置不同，产生的螺旋面在相对剖面的齿廓曲线形状不同。
）、阿基米德蜗杆（ZA蜗杆）米德蜗杆是齿面为阿基米德螺旋面的圆柱蜗杆。
通常是在车床上用刃角α0=20°的车刀车制而成，切削刃平面通过蜗杆曲线，端面齿廓为阿基米德螺旋线、缺点：蜗杆车制简单，精度和表面质量不高，传动精度和传动效率低。
头数不宜过多。
用：头数较少，载荷较小，低速或不太重要的场合。
图7-2 阿基米德蜗杆2）、法向直廓蜗杆（ZN蜗杆）杆加工时，常将车刀的切削刃置于齿槽中线（或法向剖面，端面齿廓为延伸渐开线。
点：常用端铣刀或小直径盘铣刀切制，加工简便，利于加工多头蜗杆，可以用砂轮磨齿，加工精度和表面质量较高。
：用于机场的多头精密蜗杆传动。
）、渐开线蜗杆（ZI蜗杆）杆是齿面为渐开线螺旋面的圆柱蜗杆。
用车刀加工时，刀具切削刃平面与基圆相切，端面齿廓为渐开线。
缺点：可以用单面砂轮磨齿，制造精度、表面质量、传动精度及传动效率较高。
第七章蜗杆传动（1）说明蜗杆头数z1及蜗轮齿数z2的多少对蜗杆传动性能的影响？（2）闭式蜗杆传动为什么要进行热平衡计算？（3）蜗杆传动有哪些特点？应用于什么场合？（4）蜗杆导程角γ大小不同时，其相应的蜗杆加工方法有何特点？蜗杆传动以什么面定义标准模数？（5）为什么要引入蜗杆直径系数？如何选用？它对蜗杆传动的强度、刚度、啮合效率及尺寸有何影响？（6）蜗杆传动的正确啮合条件是什么？自锁条件是什么？（7）影响蜗杆传动效率的主要因素有哪些？导程角γ的大小对效率有何影响？（8）为什么蜗杆传动只计算蜗轮齿的强度，而不计算蜗杆齿的强度？在什么情况下需要进行蜗杆的刚度计算？许用应力如何确定？（9）蜗杆传动的热平衡如何计算？可采用哪些措施来改善散热条件？二、填空题：（1）减速蜗杆传动中，主要的失效形式为、、，常发生在。
（2）普通圆柱蜗杆传动变位的主要目的是和。
（3）有一标准普通圆柱蜗杆传动，已知z1=2，q=8，z2=42，中间平面上模数m=8mm，压力角α=200，蜗杆为左旋，则蜗杆分度圆直径d1= mm，传动中心距a=mm，传动比i=。
蜗杆分度圆柱上的螺旋线角升γ=arctan蜗轮为旋，蜗轮分度圆柱上的螺旋角β=。
（4）蜗杆传动中，蜗杆导程角为γ，分度圆圆周速度为v1，则其滑动速度vs为，它使蜗杆蜗轮的齿面更容易发生和。
（5）两轴交错角为900的蜗杆传动中，其正确的啮合条件是，和（等值同向）。
（6）闭式蜗杆传动的功率损耗，一般包括三个部分：，和。
（7）在蜗杆传动中，蜗杆头数越少，则传动效率越低，自锁性越好，一般蜗杆头数取z1=。
（8）阿基米德蜗杆传动在中间平面相当于与相啮合。
（9）变位蜗杆传动只改变的尺寸，而尺寸不变。
（10）在标准蜗杆传动中，当蜗杆为主动时，若蜗杆头数z1和模数m一定时，增大直径系数q，则蜗杆刚度；若增大导程角γ，则传动效率。
（11）蜗杆传动发热计算的目的是防止而产生齿面失效，热平衡计算的条件是单位时间内等于同时间内的。
蜗杆蜗轮传动设计计算.txt蜗杆蜗轮传动设计计算一、简介蜗杆蜗轮传动是一种常见的传动方式，常用于机械设备中。
本文将介绍蜗杆蜗轮传动的设计计算方法。
二、设计计算1. 轴心距计算：蜗杆蜗轮传动中，轴心距的确定直接影响到传动性能。
一般可根据设备要求和材料选择来确定轴心距的大小。
2. 蜗杆蜗轮参数计算：- 蜗杆参数计算：蜗杆的参数包括蜗杆齿轮模数、齿数、蜗杆导程等。
根据蜗杆传动的工作要求，可通过相关公式计算得到蜗杆的参数。
- 蜗轮参数计算：蜗轮的参数包括蜗轮齿数、齿轮模数等。
蜗轮参数的确定需要考虑到蜗杆蜗轮传动的匹配性，一般可通过公式计算得到蜗轮的参数。
3. 力学计算：- 扭矩计算：根据传动功率和旋转速度，可以计算传动中所需的扭矩。
- 轴强度计算：蜗杆蜗轮传动的轴强度是设计中需要考虑的重要因素之一。
根据传动扭矩、材料强度等参数，可以进行轴强度的计算。
4. 效率计算：蜗杆蜗轮传动的效率影响着传动的能量损失。
通过相关公式和参数，可以计算蜗杆蜗轮传动的效率。
三、注意事项在进行蜗杆蜗轮传动设计计算时，需要注意以下几点：1. 使用合理的参数值和公式，确保计算结果准确可靠。
2. 考虑到材料的强度和耐磨性等因素，在选择蜗杆和蜗轮的材料时要谨慎。
3. 需要根据实际情况对设计参数进行适当调整，以满足工作要求和设备性能。
四、总结蜗杆蜗轮传动设计计算是机械设备设计中的重要内容，通过合理的设计计算能够确保传动的准确性和可靠性。
要注意选择合适的参数和材料，并根据实际情况对设计参数进行调整。
以上为蜗杆蜗轮传动设计计算的简要介绍，希望对您有所帮助。
