蜗轮齿数z2 主要取决于传动比 z2性变差。z2也不宜太大，否则在模数一定时，蜗轮尺寸越大，刚度越小，影响传
动的啮合精度，所以蜗轮齿数不大于100，一般推荐
z2=32~80。
表1 各种传动比时z1、 z2的推荐值
传动比 5~6 7~8 9~13 14~24 25~27 28~40 ＞40

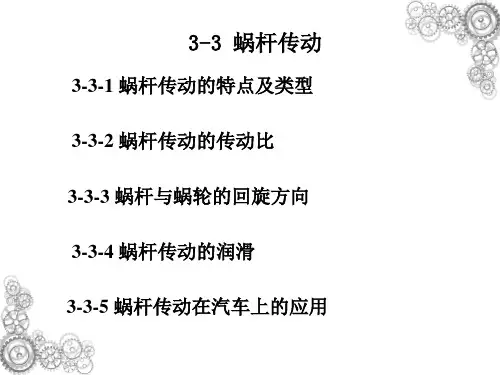

3-3 蜗杆传动
3-3-1 蜗杆传动的特点及类型 3-3-2 蜗杆传动的传动比 3-3-3 蜗杆与蜗轮的回旋方向 3-3-4 蜗杆传动的润滑 3-3-5 蜗杆传动在汽车上的应用
3-1-1 蜗杆传动的特点及类型
蜗杆传动用于在交错轴间传递运动和动力。如图所示，蜗杆传动由蜗杆和蜗轮组成，一般蜗杆为主动件，通常交错角为90°。
1
2
例：
（1）蜗杆螺旋线右高，因此为右旋，用右手法则判断蜗轮转向。大拇指的指向上，因此蜗杆与蜗轮的节点速度方向向下。（2）蜗杆螺旋线左高，因此为左旋，用左手法则判断蜗轮转向。大拇指的指向下，因此蜗杆与蜗轮的节点速度方向向上。
练习：判断下列蜗轮、蜗杆的旋向/转向
3-3-4 蜗杆传动的润滑
对于蜗杆传动润滑油黏度和给油方法，主要根据相对滑动速度和载荷类型进行选择。
滑动速度vs ≤5~10m/s时，采用油浴润滑。为减小搅油损失，下置式蜗杆不宜浸油太深。
滑动速度vs ＞10~15m/s时，采用压力喷油润滑。
3-3-5 蜗杆传动在汽车上的应用
蜗杆传动在汽车上主要应用于蜗杆减速器，结构如图。其特点是传动比大、结构紧凑，但是传动效率低
z1
6
4 3~4 2~3 2~3 1~2 1
z2 29~36 28~32 27~52 28~72 50~81 28~80 ＞40

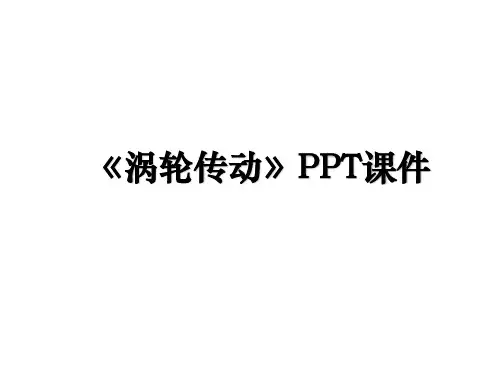

《涡轮传动》PPT课件

螺旋角影响系数，
Y 1140
校核式： F1.d51dK 3 2m2T YF2 aY[F] MPa
蜗轮许用弯曲应力
FFKFN
KFN 9 106 N
F 查P255表11-8
设计式： m2d11.5z3 2 K2TY[F a 2F Y] m3 m
然后从表11-2中查出相应的参数
五. 蜗杆的刚度计算(看成简支梁)
蜗轮接触疲劳强度蜗杆传动的失效多集中在蜗轮上，因此强度计算主要
针对蜗轮。对闭式蜗杆传动，主要失效形式是齿面疲劳点
蚀或胶合，由于胶合计算方法不成熟，只能借助接触疲劳
强度计算来间接保证，因此，对闭式蜗杆传动只进行接触
疲劳强度计算。
啮合面上的法向载荷，N
载荷系数
H ZE
KFn
L0
MPa
综合曲率半径
弹性系数，铜或铸铁蜗轮与钢蜗杆组合时ZE 160MPa
蜗轮的节圆位于蜗杆的节圆弧面上。
（三）、锥蜗杆
锥蜗杆——锥蜗轮特点： • ↑ i范围↑ 10~360 • 承载能力大，效率较高 • 节约有色金属，制造安装方便 • 传动不对称，正、反转承载能力和效率不同， • 蜗轮外观与曲齿锥齿轮相似。
§11－2 蜗杆传动的参数和几何尺寸
圆柱蜗杆在给定平面上的基本齿廓与渐开线齿轮的基本齿廓大致相同。注：四种圆柱蜗杆传动尺寸和强度相差甚微，以下仅讨论阿基米德蜗杆传动，但设计理论和结论对四种蜗杆都适用。
中间平面：通过蜗杆轴线和垂直蜗轮轴线的平面。
由制造方法可知，阿基米德蜗杆和对应蜗轮的啮合，在中间平面上，相当于渐开线斜齿条和齿轮的啮合。设计蜗杆传动时，均取中间平面上的参数为基准。
齿槽宽和齿厚相等的圆

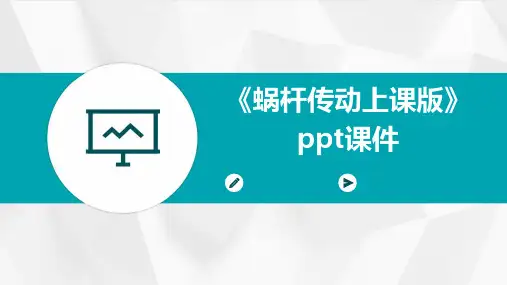

《蜗杆传动上课版》课件

04 传动比
蜗杆与蜗轮之间的转速之
比，决定了传动的减速或
增速效果。
蜗杆传动的应用范围
工业制造领域
用于各种机械设备中的减速或增速传动，如纺织机械、印刷机
械等。
交通运输领域
用于车辆、船舶和飞机中的传动系统，如发动机、变速器等。
农业机械领域
用于拖拉机、收割机等农业机械中的传动
系统。
新能源领域
在风力发电、太阳能发电等新能源领域中，蜗杆传动也得到了
切削加工是制造蜗杆传动的关键步骤，需要精确控制切削参数和刀具几何形状，以保证蜗杆的精度和表面质量。
材料选择应根据使用要求和工作环境，选择合适的材料和规格，以确保蜗杆传动的性能和寿命。
热处理对于提高蜗杆传动的硬度和耐磨性至关重要，包括淬火、回火和表面处理等工艺。
蜗杆传动的维护保养
定期检查蜗杆传动的润滑状况，确保润滑良好以减少摩擦和磨损。
智能化控制
结合现代控制技术，实现蜗杆传动的智能化控制，提高传动精度和效率。
拓展应用领域
探索蜗杆传动在更多领域的应用，扩大其使用范围。
04
蜗杆传动的设计与计算
蜗杆传动的设计原则
高效性
蜗杆传动应尽可能地提高传动效率，减少能量损失。
稳定性
保证蜗杆传动的长期稳定运行，减少维护和更换的频率。
材料和许用应力选择
根据计算结果，选择合适的材料和确定许用应力，以确保蜗杆传动的安全性和可靠性。
润滑和散热设计
考虑蜗杆传动的润滑和散热需求，设计合理的润滑和散热系
统。
蜗杆传动的优化设计
参数优化
对蜗杆传动的参数进行优化设计，以提高其性
能和降低制造成本。

机械原理—蜗杆传动概述课件

振动与噪声
蜗杆传动过程中可能产生振动和噪声。了解这些现象的产生机理有助于降低振动和噪声，提高传动性能。
05
蜗杆传动的强度与失效分析
强度计算
1 2 3
材料力学性能蜗杆传动的材料强度是其承受载荷的关键因素。需要考虑材料的弹性模量、屈服强度、抗拉强度等参数。
接触应力分析蜗杆与蜗轮在传动过程中会产生接触应力，需要进行接触应力分析，以确定接触面的应力分布和大小。
受力分析
法向力与切向力
蜗杆传动中，蜗杆和蜗轮受到法向力和切向力的作用。这些力的大小和方向随着传动状态的变化而变化。
摩擦力分析
蜗杆传动中的摩擦力是影响传动效率的重要因素。分析摩擦力的性质和变化规律有助于提高传动效率。
动态特性
动态响应
蜗杆传动的动态响应包括速度、加速度和位移的变化。这些动态特性的变化规律影响传动的稳定性和精度。
主要由蜗杆、蜗轮和机架组成。
圆弧齿蜗杆传动
主要由蜗杆、圆弧齿蜗轮和机架组成。
锥蜗杆传动
主要由锥蜗杆、直齿圆柱蜗轮和机架组成。
参数
模数
蜗杆传动的标准参数，表示蜗杆分度圆直径与齿距之比，是设计、
制造和使用蜗杆传动的依据。
压力角
在分度圆柱面上，螺旋线的切线与通过切点的平面之间的夹角，是影响蜗杆传动效率的重要参数。
弯曲应力计算蜗杆在传递扭矩时会产生弯曲应力，需要计算蜗杆的弯曲应力，以确保其具有足够的弯曲强度。
失效形式
疲劳断裂
01
在循环载荷作用下，蜗杆和蜗轮的应力超过其疲劳极限，导致
疲劳断裂。
Hale Waihona Puke 胶合磨损02蜗杆和蜗轮在高速重载下，由于摩擦产生高温，导致材料表面

蜗杆传动PPT演示课件

n2 周向力 Ft2 =轴向力 Fa1
Fa1
从动轮转向 n2
Fr1
机械基础部分
20
圆周力
Ft——主反从同
径向力
Fr——指向各自的轴线
轴向力 Fa1——蜗杆左右手螺旋定则蜗轮转向的判别： Fa1的反向即为蜗轮的角速度w2方向
机械基础部分
21
例1：标出各图中未注明的蜗杆或蜗轮的转动方向，绘出蜗杆和蜗轮在啮合点处的各分力的方向（均为蜗杆主动）。
铸锡青铜：适用于齿面滑动速度较高的传动。（抗胶合能力强，抗点蚀能力差）
蜗轮常用材料有：铸铝青铜：vs≤ 8 m/s 的场合。（抗胶合能力差）灰铸铁： vs≤ 2 m/s 的场合，且要进行时效处理，防止变形。
机械基础部分
6
二、蜗杆、涡轮的结构
1. 蜗杆的结构蜗杆常和轴做成一个整体。
★无退刀槽，加工螺旋部分时只能用铣制的办法。
机械基础部分
5
由于蜗杆传动的特点，蜗杆副的材料不仅要求有足够的强度，更重要的是具有良好的减摩耐磨和抗胶合性能。为此常采用青铜作蜗轮齿圈，并与淬硬磨削的钢制蜗杆相匹配。
蜗杆的常用材料为碳钢和合金钢。高速重载的蜗杆常用15Cr、 20Cr渗碳淬火，或45钢、40Cr淬火。低速中轻载的蜗杆可用 45钢调质。精度要求高的蜗杆需经磨削。
机械基础部分
1

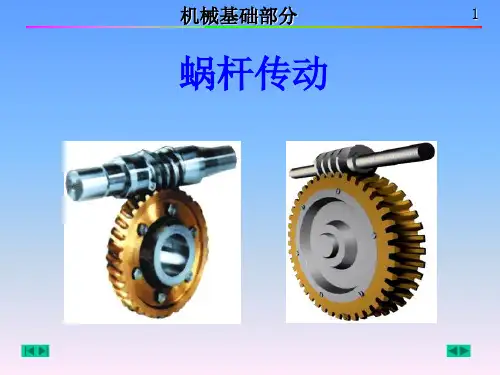

蜗杆传动
机械基础部分
2
第7章蜗杆传动
蜗杆传动由蜗杆和蜗轮组成。一般蜗杆为主动件，用于传递交错轴间的回转运动和动力，通常两轴交错角∑为90˚ 。
机械基础部分
3
§7.1 蜗杆传动的类型和特点 §7.2 蜗杆传动的主要参数和几何尺寸计算 §7.3 蜗杆传动的材料和结构 §7.4 蜗杆传动的强度计算 §7.5 蜗杆传动的效率、润滑及热平衡 §7.6 蜗杆传动的安装与维护

蜗杆传动PPT幻灯片

蜗杆传动标记：
80
•32
a=0.5(d1+d2)=0.5m(q+z2)
•13
§7—3 蜗杆传动的失效形式，材料和结构一、齿面间滑动速度VS
、分别为蜗杆、蜗轮在节点C的速度 γ为蜗杆导程角
较大的VS引起： 1、易发生齿面磨损和胶合 2、如润滑条件良好（形成油膜条件）则较大的VS则有助于形成润滑油膜，减少摩擦、磨损，提高传动效率
整体式蜗轮配合式蜗轮拼铸式蜗轮螺栓联接式蜗轮
•19
•20
§7—4 蜗杆传动的强度计算
一、蜗杆传动的受力分析
蜗杆传动的受力分析与斜齿圆柱齿轮的受力分析相同，轮
齿在受到法向载荷Fn的情况下，可分解出径向载荷Fr、周向载荷Ft、轴向载荷Fa。
Ft1
Fa
2
2T1 d1
Fa1 Ft2
2T2 d2
F r 1 F r 2 F t2t an
正确啮合条件
ma1=mt2=m
αa1=αt2=200
γ=β
•8
2、导程角
在m和d1为标准值时，z1↑→γ↑
γ越大传动效率越高，传递动力时要求效率高 γ=15 °-30 °且应采用多头蜗杆 γ越小传动效率越低,要求反行程自锁时 γ<=3°30'
3、传动比 I,蜗杆的头数z1,,蜗轮齿数z2
i n1 z2 d 2 n2 z1 d 1
Fn
2T2
d2cosn cos
•21
蜗杆传动受力方向判断
力的方向和蜗轮转向的判别
圆周力
径向力
Ft——主反从同轴向力
Fr——指向各自的轴线左手或右手：ቤተ መጻሕፍቲ ባይዱ杆旋向
Fa1——蜗杆左右手螺旋定则

蜗杆传动课件ppt课件

;.
15
任务实施
判断下列蜗轮的回转方向
右旋
左旋
16
任务实施
判断下列蜗轮的回转方向
右旋
左旋
17
任务评价
1、蜗杆传动由 2、本减速器中，
和蜗杆组成。
蜗轮
为主动件蜗，杆为从动件。
蜗轮
3、蜗杆传动的工作原理。
4、蜗杆传动的特点。 5、蜗杆、蜗轮螺旋线方向的判断。 6、蜗轮回转方向的判断。
——右手法则
18
谢谢批评指正！
19

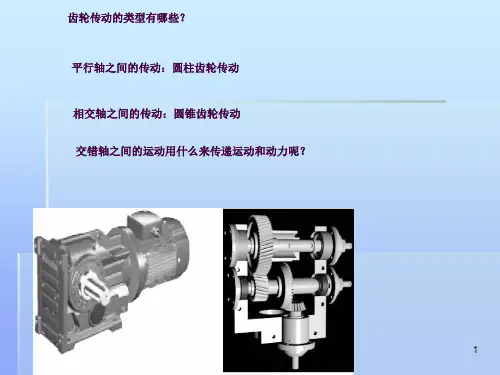

齿轮传动的类型有哪些？平行轴之间的传动：圆柱齿轮传动相交轴之间的传动：圆锥齿轮传动交错轴之间的运动用什么来传递运动和动力呢？
1
模块四蜗杆传动
2
任务引入
任务1 分析蜗轮减速器的运动
1．认识蜗轮蜗杆传动 2．能够判断蜗杆、蜗轮螺旋线的方向 3．能够判断蜗轮的回转方向
3
任务一
认识蜗轮蜗杆传动
7
动画演示
蜗杆传动的特点 1、传动比大，结构紧凑。 2、传动平稳，噪声小。 3、有自锁性，可防止负载反转。
;.
8
任务二
蜗杆、蜗轮螺旋线方向的判断
右手法则：手心对着自己，四个手指顺着蜗杆或蜗轮轴线方向摆正，若螺旋线方向与右手拇指指向一致，则为右旋，反之为左旋。
右旋
左旋
右旋 ;.
左旋 9
任务二 1、本小组蜗杆旋向为（左旋、右旋）。 2、本小组蜗轮旋向为（左旋、右旋）。一对相啮合的蜗杆、蜗轮的旋向是相同的。
10
例1：请判断下列蜗杆和蜗轮的旋向。
右旋左旋Βιβλιοθήκη 11任务实施二、判断下列蜗杆、蜗轮的螺旋线方向
右旋
左旋

机械基础李世维PPT课件

4．齿轮的结构及材料
（1）齿轮的结构
按齿轮外径分：
.
33
7-3 齿轮传动
齿轮轴如图7－29所示。齿根圆到键槽底部距离小于 (2～2.5)m。实体齿轮如图7－30所示。d小于200mm 。腹板式齿轮如图7－31所示。d＝200～500mm 。轮幅式齿轮如图7－32所示。d大于500mm 。
不能断开调整长度，国家已制定
标准的基准长度系列，使用中应
按标准进行选择。
.
6
§7-1 带传动
2．带轮材料、结构（1）带轮材料
工业上常用带轮材料为HT150铸铁。具有强度足够、易于加工、价格便宜的特点；在低速或轻载中常用工程塑料或铝合金，如洗衣机的大带轮选用工程塑料，小带轮用铝合金、铁板冲压制成。（2）带轮结构如图7－6、7所示。
（2）V带传动如图7－2所示。见实物。（3）同步带传动如图7－3所示。见实物。
.
3
§7-1 带传动
3.带传动的特点和应用（1）特点
优点传动平稳，能吸收振动、无噪声，过载能打滑起保护作用。
缺点不能保证准确的传动比。（2）应用
一般安装在与电机直接相连接的传动轴上。相同条件下V带传递功率是平皮带的3倍左右，因此V带应用最广。如汽车发动机、数控车床的进
用寿命，让每个齿都有机会去承担不同的载荷，不会使载荷总是集中在少数固定的单一齿对中。
.
37
7-3 齿轮传动
例7－2 已知某个旧齿轮需要更换，已测得齿轮的外圆直径为102mm,齿数Z1＝18，两轮中心矩a=121mm，请计算除齿轮的主要参数和几何尺寸。
解：依尺寸计算公式，得
6．圆柱齿轮的正确啮合传动的条件 m1 = m 2= m

《蜗杆蜗轮传动》课件

蜗杆通常具有螺旋形状的轴，而蜗轮则是一个具有与蜗杆相匹配的齿形的齿轮。
蜗杆蜗轮传动的特点
高传动比
蜗杆蜗轮传动的传动比通常较大，可以实现较大的减速或增速。
传动平稳
由于蜗杆和蜗轮的啮合是线性的，因此传动过程相对平稳，振动和冲击较小。
结构紧凑
蜗杆蜗轮传动装置结构紧凑，占用空间小，适用于空间受限的场合。
脂润滑
将润滑脂填入蜗杆蜗轮接触区，起到润滑作用。脂润滑适用于低速重载的工况。
润滑对蜗杆蜗轮传动效率的影响
润滑作用
良好的润滑可以减少摩擦和磨损，降低热量产生，提高传动效率。
润滑不良的影响
如果润滑不良，会导致摩擦和磨损增加，热量积累，降低传动效率，甚至引起蜗杆蜗轮的烧伤和咬合。
04
蜗杆蜗轮传动的安装和维护
02
蜗杆蜗轮传动的组成和工作原理
蜗杆蜗轮传动的组成
蜗杆
通常是一根斜面的圆柱体，具有螺旋线，常与蜗轮配合使用。
蜗轮
具有与蜗杆相配合的轮齿，通常为圆盘形状。
箱体
用于支撑和固定蜗杆和蜗轮，确保其正常运转。
蜗杆蜗轮的工作原理
转动运动
当蜗杆转动时，蜗轮会随之转动，从而实现转动运动。
传动比
蜗杆蜗轮的传动比是根据蜗杆和蜗轮的齿数比来确定的，通常为1:1或1:2。

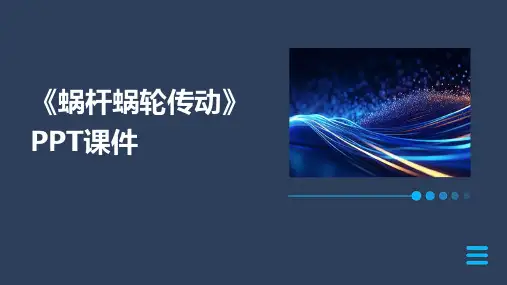

《蜗杆蜗轮传动》 PPT课件
目录
• 蜗杆蜗轮传动的概述 • 蜗杆蜗轮传动的组成和工作原理 • 蜗杆蜗轮传动的效率和润滑 • 蜗杆蜗轮传动的安装和维护 • 蜗杆蜗轮传动的发展趋势和未来展望
01
蜗杆蜗轮传动的概述
蜗杆蜗轮传动的定义
蜗杆蜗轮传动是一种机械传动方式，通过蜗杆和蜗轮的啮合来实现动力的传递。

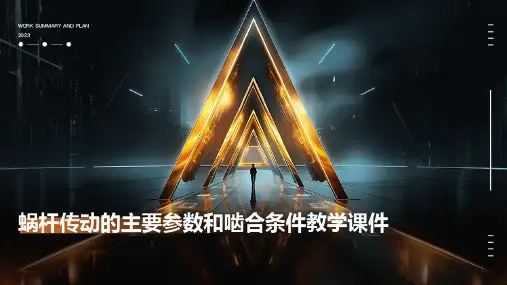

蜗杆传动的主要参数和啮合条件教学课件

02
蜗杆传动的主要参数
蜗杆的几何参数
模数
蜗杆的轴面模数是蜗杆几何参数中的重要参数，它决定了蜗杆的大小和承载能力。模数越大，蜗杆的直径和螺旋角就越大，传递的转矩也越大。
压力角
蜗杆的压力角是指蜗杆螺旋线的切线与蜗杆端面之间的夹角。压力角的大小对蜗杆传动的效率、平稳性和承载能力都有影响。
蜗轮的几何参数
总结词
轴向模数是蜗杆和蜗轮在轴向方向上的尺寸参数，必须相等才能保证蜗杆和蜗轮的正确啮合。
详细描述
在蜗杆传动中，轴向模数是衡量蜗杆和蜗轮在轴向方向上尺寸的一个参数。为了确保蜗杆和蜗轮能够正确啮合，它们的轴向模数必须相等。这是因为轴向模数决定了蜗杆和蜗
轮的螺旋升角，如果模数不相等，螺旋升角就会不一致，导致无法形成有效的传动。
蜗杆传动的效率
效率计算
蜗杆传动的效率是指在传递动力时，有效功率与输入功率之比。效率的高低反映了传动装置的性能优劣和使用效果。
VS
影响因素
影响蜗杆传动效率的因素有很多，包括几何参数、润滑条件、材料性质和工作条件等。了解和掌握这些因素有助于优化设计，提高传动效率。
03
蜗杆传动的啮合条件
蜗杆和蜗轮的轴向模数相等
蜗杆和蜗轮的法面齿形相等
总结词
法面齿形是蜗杆和蜗轮在垂直于轴线方向的齿形，必须相等才能保证蜗杆和蜗轮的正确啮合。
详细描述
在蜗杆传动中，法面齿形是衡量蜗杆和蜗轮在垂直于轴线方向上齿形的一个参数。为了确保蜗杆和蜗轮能够正确啮合，它们的法面齿形必须相等。这是因为法面齿形决定了蜗杆和蜗轮的齿面形状，如果齿形不相等，就无法形成有效的接触，导致无法传递动力。
力。
蜗杆和蜗轮的导程角互补

蜗杆传动精品ppt课件

1.蜗杆螺旋方向的判定
1.蜗杆螺旋方向的判定
左高左螺旋
右高右螺旋
1.蜗杆螺旋方向的判定1.蜗杆螺旋方的判定右螺旋左螺旋
2.蜗轮旋转方向的判定
左、右手法则：
蜗杆左旋伸左手，右旋伸右手，四指顺着蜗杆的旋转方向，蜗轮的旋转方向与大拇指指向相反。
注意：判定的关键是先判断伸那只手。还有判断点应靠边近啮合点。

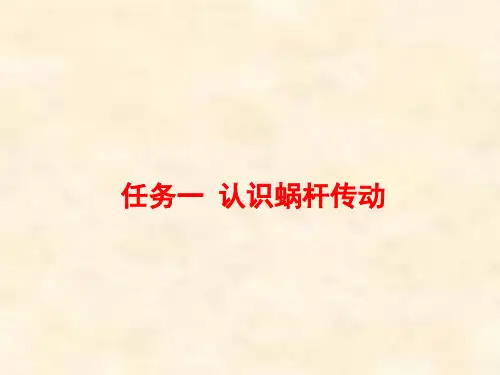

任务一认识蜗杆传动
复习
直齿圆柱齿轮
应用
斜齿圆柱齿轮
锥齿轮
传递两______轴传递两______轴传递两______轴之间的运动和动力。之间的运动和动力。之间的运动和动力。
复习
直齿圆柱齿轮
作用
斜齿圆柱齿轮
锥齿轮
传递两______轴传递两______轴传递两______轴之间的运动和动力。之间的运动和动力。之间的运动和动力。
蜗杆传动的应用
蜗杆传动的应用
一、蜗杆传动的类型
1. 根据蜗杆的形状不同分
圆柱蜗杆传动
环面蜗杆传动
锥蜗杆传动
一、蜗杆传动的类型
2. 圆柱蜗杆依据加工方法不同分
阿基米德蜗杆渐开线蜗杆法向直廓蜗杆圆弧圆柱蜗杆
二、蜗杆传动的旋转方向
二、蜗杆传动的旋转方向
蜗杆传动中，蜗轮的转动方向不仅与蜗杆转动方向有关，而且与蜗杆螺旋方向有关。
请判定下列蜗轮旋转方向
请判定下列蜗轮旋转方向
请判定下列蜗轮旋转方向
请判定下列蜗轮旋转方向
请判定下列蜗轮旋转方向
请判定下列蜗轮旋转方向
交流与讨论
判定下列（1）～（7）所示的蜗杆传动中的蜗杆蜗轮旋转方向或螺旋方向。
小结
