初论光缆与输气管道同沟直埋敷设

直埋光缆施工规范直埋光（电）缆与管道光（电）缆相比较，具有施工费用低、安全保密性能好、施工简便等优点，但由于埋入地下维修和查修障碍较为困难，多在远离城市中心与局所的地区、且沿途用户或房屋较少、杆路架设有困难的地区以及长途光（电）缆等情况下才需要直埋敷设。

但是埋式电缆的应用越来越少，所以本节只介绍直埋光缆的敷设方法及标准。

首先就光缆线路工程的特点和施工工序及范围作以阐述，这些知识亦适应于架空和管道光缆敷设。

一、光缆线路工程特点和施工工序流程光缆线路工程，有很多与普通电缆线路工程相同的地方，不少施工方法可以运用原有的工艺方法。

但由于光缆的传输介质与电缆有本质上的区别，光纤代替金属导线以及光缆本身的优点，因而光缆工程在施工方法、标准、流程都有自己的特点。

光缆线路具体施工方法、难度等方面有下述几个特点：1．光纤连接技术要求高，连接要用专门的高精度机具。

施工中采用较为昂贵的熔接机、监视仪表，由一个小组联合作业。

2．光纤损耗低，传输距离长，中继站大大减少，使施工简化、工期缩短。

3．光缆单盘长度远远大于电缆盘长。

光缆标准出厂盘长为2km，70km以上的超长中继段的埋式缆为4km。

盘长长可以减少接头、减少故障，对传输指标、施工接头、维护都带来好处。

但由于盘长长，尤其4km盘长的光缆，给挖沟敷缆以及进度等方面带来难度。

4．传送光信号，传输性能较为稳定，竣工时中继段损耗满足要求，对光电指标来说就已满足，不象电缆指标那样多，一旦出现故障，查找起来也较方便。

5．光缆一般具有充油和挡潮层又由于水份对光纤的影响不象金属导线那样敏感，因而一般光缆不需要充气，这给施工、维护带来很大的方便。

6．光纤接续质量受机具、仪表精度、操作人员技能高低的影响较大，即使同样的光缆、机具、仪表，不同的人员把关、操作，其结果往往相差较远。

光缆、光纤的测试技术较为复杂，它不仅要求有高精度的测试装置，而且要求操作人员必须掌握一定的技能和基础理论。

光纤现场测量受条件影响，对光缆长度、光纤损耗的测试结果不象测电缆那样准确。

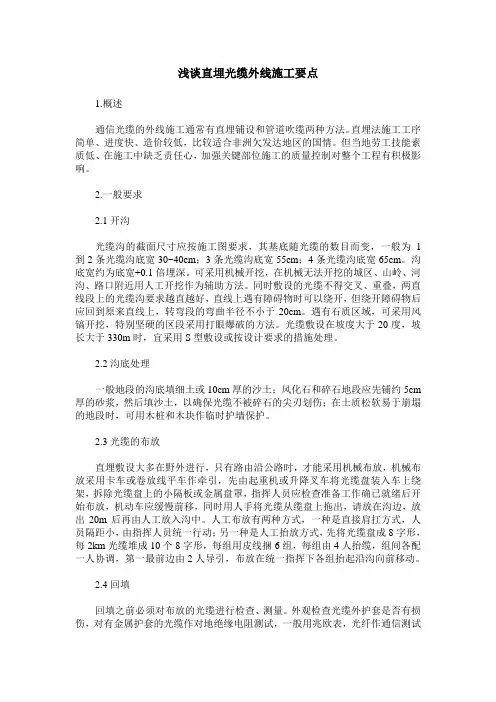

浅谈直埋光缆外线施工要点1.概述通信光缆的外线施工通常有直埋铺设和管道吹缆两种方法。

直埋法施工工序简单、进度快、造价较低，比较适合非洲欠发达地区的国情。

但当地劳工技能素质低、在施工中缺乏责任心，加强关键部位施工的质量控制对整个工程有积极影响。

2.一般要求2.1开沟光缆沟的截面尺寸应按施工图要求，其基底随光缆的数目而变，一般为1到2条光缆沟底宽30~40cm；3条光缆沟底宽55cm；4条光缆沟底宽65cm。

沟底宽约为底宽+0.1倍埋深。

可采用机械开挖，在机械无法开挖的城区、山岭、河沟、路口附近用人工开挖作为辅助方法。

同时敷设的光缆不得交叉、重叠，两直线段上的光缆沟要求越直越好，直线上遇有障碍物时可以绕开，但绕开障碍物后应回到原来直线上，转弯段的弯曲半径不小于20cm。

遇有石质区域，可采用风镐开挖，特别坚硬的区段采用打眼爆破的方法。

光缆敷设在坡度大于20度，坡长大于330m时，宜采用S型敷设或按设计要求的措施处理。

2.2沟底处理一般地段的沟底填细土或10cm厚的沙土；风化石和碎石地段应先铺约5cm 厚的砂浆，然后填沙土，以确保光缆不被碎石的尖刃划伤；在土质松软易于崩塌的地段时，可用木桩和木块作临时护墙保护。

2.3光缆的布放直埋敷设大多在野外进行，只有路由沿公路时，才能采用机械布放，机械布放采用卡车或卷放线平车作牵引，先由起重机或升降叉车将光缆盘装入车上绕架，拆除光缆盘上的小隔板或金属盘罩，指挥人员应检查准备工作确已就绪后开始布放，机动车应缓慢前移，同时用人手将光缆从缆盘上拖出，请放在沟边，放出20m后再由人工放入沟中。

人工布放有两种方式，一种是直接肩扛方式，人员隔距小，由指挥人员统一行动；另一种是人工抬放方式，先将光缆盘成8字形，每2km光缆堆成10个8字形，每组用皮线捆6组，每组由4人抬缆，组间各配一人协调，第一最前边由2人导引，布放在统一指挥下各组抬起沿沟向前移动。

2.4回填回填之前必须对布放的光缆进行检查、测量。

第6章直埋与管道光缆工程的设计【本章内容简介】本章主要介绍了埋式光电缆线路、过河光电缆线路的设计要求；埋式光电缆的防护措施；管道光电缆的设计要求等内容。

【本章重点难点】本章重点是埋式光电缆线路、过河光电缆线路的设计设计方法。

难点是埋式光电缆的防护措施。

6.1 直埋光缆的设计要求1．直埋光缆的路由选择（1）宜于敷设埋式光缆线路的路由条件①路线短，弯曲少，不致塌陷、地裂等地质稳定地段。

②障碍少、土壤腐蚀性小、机械损伤可能性小的地段。

③在城市敷设埋式光缆时，尽量选在人行道下，以减小对城市交通的影响，并可减轻开挖路面的困难。

④穿越公路、铁路及其它地下管线时，尽可能选择狭窄、交越处中心线尽量垂直的地段。

⑤尽量与公路或街道平行，减少光缆线路往返穿越公路或街道的地段。

⑥埋式光缆线路路由考虑到光缆的引接使用时，埋设位置应靠近公路或街道引接侧。

（2）埋式光缆线路应避开的地方①预留发展用地或规划未定地区，将来可能建设为高等级公路或快车道的地段和位置。

②其它地下隐蔽设施设备复杂、出现故障及挖掘修复时容易伤及埋式光缆线路的地段。

③埋式光缆线路与已建或规划待建的地下其它隐蔽设施的隔距达不到最小隔距要求的地段。

④地表下为岩石路基、路基不结实有塌陷可能的地段。

⑤经常有积水、冰冻层较深、腐蚀严重的地段。

⑥制造或储藏危险物品的场所。

2．埋式光缆埋深及沟宽要求埋式光缆埋设深度及沟宽应根据光缆敷设地段的具体情况来决定。

各种地质情况下的光缆埋设深度见表5.1，光缆沟宽度见表5.2。

PE内护层+防潮铠装层+PE外护层，或防潮层+PE内护层+铠装层+PE外护层，宜选用GYTA53、GYTA553、GYTA23、GYTS、GYTY53等结构。

4．直埋光缆与其他建筑设施、树木的距离要求如表5.3。

5. 光缆路由标石的设置光线路由标石的作用，是标定光缆线路的走向、线路设施的具体位置，以供维护部门的日常维护和故障查修等。

1．必须设置标石的部位（1）光缆接头；（2）光缆拐弯点；（3）同沟敷设光缆的起止点；（4）敷设防雷排流线的起止点；（5）按规划预留光缆的地点；（6）与其它重要管线的交越点；（7）穿越障碍物寻找光缆有困难的地点；（8）直线路由段越过200m，郊区及野外超过250m寻找光缆困难的地点。

直埋光缆施工方案一、引言随着信息时代的到来，光纤通信作为一种高速、大容量、长距离传输数据的技术，正在逐渐取代传统的铜缆通信。

直埋光缆作为一种常见的光纤敷设方式，在城市建设中得到广泛应用。

本文将就直埋光缆施工方案进行详细介绍。

二、方案概述直埋光缆施工方案是指将光纤缆线直接埋设在地下的一种敷设方式。

相较于传统的架空电缆和地下电缆，直埋光缆具有更高的带宽和抗干扰能力，适用于大容量的数据传输。

本方案主要包括以下几个方面的内容：1. 施工前准备工作2. 直埋光缆的敷设方式3. 敷设过程中的注意事项4. 施工完工后的检测和维护三、施工前准备工作在开始直埋光缆施工之前，需要进行充分的准备工作。

主要包括以下几个方面：1. 工程测量：通过测量地面情况，确定光缆敷设的路径和长度，判断是否需要进行地质勘探。

2. 材料准备：包括光缆、光缆管、连接器和其他相关辅材的准备工作。

3. 设备检查：确保施工所需的设备和工具正常使用，包括光缆敷设机、剥线器、测试仪器等。

四、直埋光缆的敷设方式直埋光缆的敷设方式有多种选择，根据具体情况选择合适的方式：1. 直埋敷设：将光缆直接埋入地下，适用于路面硬化、道路拓宽等场景，需注意施工时避免地下管线的破坏。

2. 管道敷设：通过埋设光缆管道，再将光缆放入管道中，适用于地下管道较多的区域，可保护光缆免受外部损害。

3. 公共设施共用：在已有的公共设施中敷设光缆，如下水道、排水管等。

需与相关部门协调，确保施工的安全顺利进行。

五、敷设过程中的注意事项在直埋光缆的敷设过程中，需要特别注意以下几个方面：1. 施工人员安全：保证施工人员的安全，提前进行安全培训，并采取必要的防护措施。

2. 环境保护：遵守环境保护法规，施工现场垃圾分类处理，减少对周围环境的影响。

3. 交通安排：在施工期间，合理安排交通，确保交通流畅，并设置施工警示标志，提醒过往车辆注意交通安全。

六、施工完工后的检测和维护完成直埋光缆施工后，需要对敷设的光缆进行测试和维护：1. 光缆测试：利用光缆测试仪器对接头和光缆的连接进行质量检测，保证光纤通信的稳定性和可靠性。
