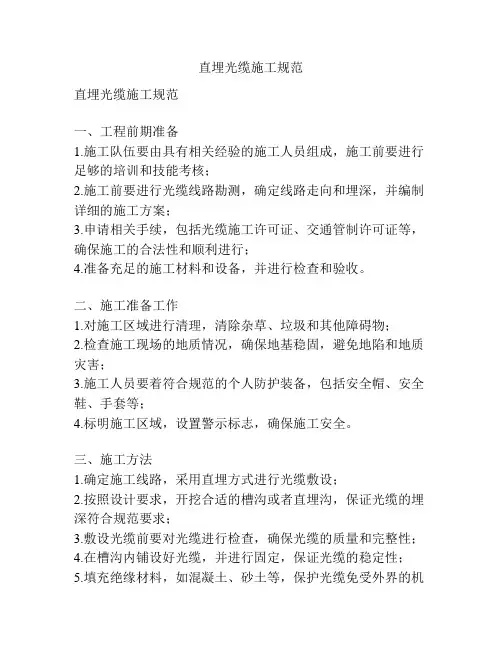

直埋光缆施工规范

直埋光缆施工规范直埋光（电）缆与管道光（电）缆相比较，具有施工费用低、安全保密性能好、施工简便等优点，但由于埋入地下维修和查修障碍较为困难，多在远离城市中心与局所的地区、且沿途用户或房屋较少、杆路架设有困难的地区以及长途光（电）缆等情况下才需要直埋敷设。

但是埋式电缆的应用越来越少，所以本节只介绍直埋光缆的敷设方法及标准。

首先就光缆线路工程的特点和施工工序及范围作以阐述，这些知识亦适应于架空和管道光缆敷设。

一、光缆线路工程特点和施工工序流程光缆线路工程，有很多与普通电缆线路工程相同的地方，不少施工方法可以运用原有的工艺方法。

但由于光缆的传输介质与电缆有本质上的区别，光纤代替金属导线以及光缆本身的优点，因而光缆工程在施工方法、标准、流程都有自己的特点。

光缆线路具体施工方法、难度等方面有下述几个特点：1•光纤连接技术要求高，连接要用专门的高精度机具。

施工中采用较为昂贵的熔接机、监视仪表，由一个小组联合作业。

2•光纤损耗低，传输距离长，中继站大大减少，使施工简化、工期缩短。

3.光缆单盘长度远远大于电缆盘长。

光缆标准出厂盘长为2km, 70km以上的超长中继段的埋式缆为4km。

盘长长可以减少接头、减少故障，对传输指标、施工接头、维护都带来好处。

但由于盘长长，尤其4km盘长的光缆，给挖沟敷缆以及进度等方面带来难度。

4•传送光信号，传输性能较为稳定，竣工时中继段损耗满足要求，对光电指标来说就已满足，不象电缆指标那样多，一旦出现故障，查找起来也较方便。

5•光缆一般具有充油和挡潮层又由于水份对光纤的影响不象金属导线那样敏感，因而一般光缆不需要充气，这给施工、维护带来很大的方便。

6•光纤接续质量受机具、仪表精度、操作人员技能高低的影响较大，即使同样的光缆、机具、仪表，不同的人员把关、操作，其结果往往相差较远。

光缆、光纤的测试技术较为复杂，它不仅要求有高精度的测试装置，而且要求操作人员必须掌握一定的技能和基础理论。

光纤现场测量受条件影响，对光缆长度、光纤损耗的测试结果不象测电缆那样准确。

其重复性、测量偏差都有出入。

二、光缆线路工程的施工范围光缆线路工程是光缆通信工程的一个重要组成部分。

它与传输设备安装工程的划分，是以光纤分配架（ODF和光纤分配盘（ODP为分界，其外侧为光缆线路部分，即由本局ODF或ODP架连接器或中继器上连接器至对方局ODF或ODP或中继器上连接器之间。

问工乳火无程MN拆屠i_ 3二网3 ⑩ Q 通H⑪ O ⑪二光缆敷设施工主要包括:1.外线部分(1 ) 光缆敷设，包括敷设前的全部准备工作和不同程式光缆不同敷设方式的布放。

(2)光缆敷设后的各种保护措施的实施。

(3)光缆接续，包括光纤连接、补强和铜导线、加强件、铝泊层、钢带的连接以及光缆接头护套的安装。

2.无人站部分(1 ) 无人中继器机箱的安装和光缆引入。

(2) 成端，光缆内全部光纤与中继器上连接器尾纤的接续、铜导线、加强芯等连接。

3.局内部分(1)局内光缆的布放。

(2)光缆全部光纤与终端机房、有人中继器机房内ODF或ODP或中继器上连接器尾纤的接续、铜导线、加强芯、保护地等终端连接。

此外，还包括室内余留光缆的妥善设置和ODF或ODP或中继器上尾纤的盘绕、落位。

(3)中继段光电指标的最终(竣工)测试。

三、埋式光缆的敷设埋式光缆的选型按设计规定。

1.开挖光缆沟埋式光缆的沟深、规格要求及光缆在沟内的保护，除设计另有规定外均参照《TOJ44-89电信网光纤数字网传输系统工程施工及验收暂行技术规定》以及QJ/SDGG06.06-96《埋式电缆的敷设》的要求执行。

敷设直埋光缆必须首先进行挖沟，挖沟可以用人工或机械辅助。

目前，国内光缆沟的挖掘方法主要靠人工开挖。

沟的深度应符合设计规定，挖沟是按复测后的划线进行，不得任意改道和偏离；光缆沟应尽量保持直线路由，沟底要平坦，克服蛇行走向。

要考虑光缆弯曲半径的允许值，避免拐小弯。

不同土质及环境，对光缆埋深有不同的要求。

施工中应按设计规定地段达到要求。

对于全石质路由，若环境条件不允许爆破，而开挖又确有困难时，经主管部门同意，埋深可降为50cm但应采取封沟措施。

长途干线光缆埋深应符合下表规定：100mm厚的细土或沙土。

名称平行时 交越时 市话管道边线（不包括入孔） 0.75 0.25 非同沟的直埋通信电缆0.5 0.5 埋式电力电缆35kV 以下0.5 0.5 35kV 以上 2.0 0.5 给水管径管小于30cm0.5 0.5 管径为30-50cm 1.0 0.5 管径大于501.5 0.5 高压石油、天然气管 10.0 0.5 热力、下水管1.00.5 煤气管 2压力小于3kg/cm 1.0 0.5 压力 3-8kg/cm 22.00.5排水沟房屋建筑红线（或基础） 1.0树木 市内、村镇大树、果树、路旁行树 0.75市外大树2.0水井、坟墓3.0粪坑、积肥池、沼气池、氨水池等3.0。

光缆沟的底部宽度一般为30cm ，当 同沟敷设两条光缆时，应保持5cm 的 间距，故宽度一般为35cm 。

沟的上宽尺寸应根据光缆沟的深度和土质来确定，对深度较深或土质松 散易塌方地段，坡度应大一些。

对于一般土质地段，沟深为1.2m 时，上宽尺 寸为60cm 。

光缆沟的断面如下图所示。

对于同沟敷设的光缆沟以及土质松散对于特殊地段，如山区石质地带用爆破方法开沟， 般不应小于20cm（沟底垫10cm 细土或沙土）。

光缆沟回填时，先回填要咼出地面 10厘米。

15厘米的碎土或细土，然后回填其它土质，并人工踏平后沟底应平整；无碎石；石质、半石质沟底应铺 10厘米厚的细土或细砂。

或水位较低的地段， 沟宽以80cm 为宜。

沟的宽度情况决定，■上世 60crn ■ ■■披L T 坡（1）“ S”形光缆沟的要求①“ S”弯余留的规定：光缆敷设在坡度大于20度，坡长大于30m的斜坡上时，应作“ S ”形余留；无人中继站进局（站）时作“ S”敷设；穿越铁路，公路、河流时，亦应作“ S”敷设。

②“ S”弯的标准尺寸根据上述“ S”余留规定以及特殊要求地段的“ S”敷设的光缆沟，均应按下图所示标准尺寸挖沟。

一个“ S”弯余留长度△ S按设计要求，下图中b和h的尺寸由表8.8 中的比例数字决定。

2.02 2.03 4.04 5.043 1.12 1.4 1.65 1.885 1.42 1.76 2.06 2.33（2）起伏地形的沟深要求光缆经常遇到梯田，陡坡等起伏地形，这些地段挖沟不能挖成直上直下成直角弯的沟底，若是这样，敷设时则会出现光缆腾空及弯曲半径过小的情况。

正确的处理办法是，是沟底成缓坡，这样光缆不会腾空并符合弯曲度的要求。

对于起伏地形沟深标准的掌握，若按平坦地段规定，1.2m挖，则在换成缓坡后就会小于1.2m，这一点应注意。

为避免这一情况，可在坡两侧适当加深，加大缓坡长度。

（3）穿越沟、渠的挖沟要求当采用截流挖沟时，对于沟，渠段的光缆沟深度要从沟、渠水底的最底点算起；在沟、渠两侧的陡坡上，应挖成类似起伏地形的缓坡，坡度应大于光缆的标称弯曲半径的要求。

在沟渠两侧并按设计要求作“ S ”弯挖沟处理。

沟、渠的沟底要求见下图。

埋式光缆的防护措施应严格按设计规定执行，若设计中无明确规定应参照《YDJ 44—89电信网光纤数字传输系统工程施工及验收暂行技术规定》的第536条的标准，加以保护。

长途光缆的敷设过程中，在埋式路由上会遇到铁道，公路，河流，沟渠等障碍物，一般视具体情况采取有效的方法在光缆敷设前作好准备。

①预埋钢管光缆穿越公路和街道，为保证光缆今后安全，一般采用对缝钢管。

考虑有些交通繁忙的公路，街道不宜经常破路，因此钢管内穿放2至3根塑料子管。

钢管尺寸的选择根据需要选择，当埋管需要几根钢管接长使用时，其接口部位应采用接管箍接续。

接续时是将两根钢管两端有螺纹的断与接管箍内螺母旋紧急即可。

对于不带螺丝口的钢管或缺少接管箍时，可用30-40cm 长的钢管（直径比钢管外径大一些）作直通接管（管套）。

②预放硬塑料管对承受压力不是太大的一般公路，街道等地段，可埋设塑料管。

工程应采用硬聚氯乙烯管，管的接续的方法类似钢管接续方法。

（4）顶管光缆路由穿越铁路，重要的公路，交通繁忙要道口以及造价高昂，不宜搬移拆除的地面障碍物，不能采用破土挖沟方式时，可选用顶管方法，由一端将钢管顶过去。

随着科学的发展，现在部分施工单位已装备了可控定向钻孔设备，大大提高了工作效率。

对挖坑地段应及时回填并分层夯实，水泥路应用水泥恢复，恢复后应经铁道或公路部门检查合格。

（5）铺设过河管道遇有河流常规办法是采用钢丝铠装水底光缆过河。

对于河流太多的地段，全采用水底光缆困难太多。

可在光缆敷设前在河底预埋半硬塑料管，采用陆地埋式光缆从管道中穿放的过河办法。

2.埋式光缆的敷设敷设埋式光缆时，如沟边或沟内无障碍的，可以拖动电缆拖车使光缆缓缓落下，然后导入沟中；人工抬放时，光缆不应出现小于规定曲率半径的弯曲，以及拖地牵引过紧等现象；布放过程中或布放后，应及时检查光缆外皮，如有破损应立即修复；直埋光缆敷设后应检查光缆护层对地绝缘电阻，测试方法及要求，参见《YDJ44—89 电信网光纤数字传输系统工程施工及验收暂行技术规定》；埋式光缆在敷设过程中，在光缆导入沟中时要从头至尾，逐步导入，使光缆贴至沟底，拉直后的光缆应在沟底中央，不得腾空或拱起; 埋式光缆的接头余留为两端各10—15M。

近年来气吹布放光缆技术不断发展，这是利用高速气流在专用塑料管道中快速敷设光缆的新技术。

具有省工省力，敷设光缆速度快，质量高。

3．埋式光缆的保护（1）穿越铁路、公路、街道光缆穿越铁路、公路、街道等不能挖开的地段，在放缆前已经采取顶管或预埋管方式准备了钢管或塑料管保护实施，光缆穿放时应防止钢管管口擦伤光缆，最好钢管内先穿好塑料半硬管。

穿越后管口应用油麻或其它材料堵塞。

对于简易公路、乡村大道或河沟、水渠、村镇，穿越保护，一般采取在光缆上方20cm 处加盖水泥盖板或红砖保护。

（2 ）穿越河流光缆敷设至预放好的过河管道处采取布放市区管道光缆的方式穿越光缆，穿越后两侧塑料管口用油麻，沥青等堵塞，岸滩位置按设计规定作“S” 形余留后进入埋实地段。

（3）穿越沟、渠、塘及湖泊光缆穿越沟、渠、塘、湖泊等障碍时，一般均采取保护措施，主要根据这些沟、渠水流冲刷、塘内捕鱼，尤其藕塘挖掘等情况，对光缆可能产生损伤程度，采取不同的保护方式。

①水泥盖板保护对于光缆必须穿水塘（鱼塘，藕塘），小湖时为防止捕鱼，挖藕，挖塘泥等损伤光缆，再光缆穿越后采用草袋装土覆盖，然后用水泥盖板在光缆上方予以保护。

水泥盖板尺寸为50cm x 20cm K 4 （或5）cm。

光缆穿越小沟，排水沟，由于沟底砖石或其它原因深度不能满足要求以及有疏浚和拓宽规划的人工渠道、小河时，亦要采用加盖部分水泥盖板的办法保护光缆。
