光缆敷设技术交底

光缆敷设技术交底记录编号JS-03工程名称XX市轨道交通X号线交底日期年月日施工单位XX集团分项工程名称光缆敷设交底摘要光缆敷设接续流程及施工注意事项等技术交底内容：(一)材料准备光缆标签纸、透明胶、生胶带(二)工具准备熔接机、对讲机、OTDR、终端盒；（三）放线前准备工作施工前应对光缆进行详细检查；规格、型号符合设计要求，外观无扭曲、坏损等现象；放线前应对线缆进行单盘测试，并请监理在场监督签字，做好测试记录。

（四）注意事项1、光缆敷设光缆布放宜盘留，预留长度宜为3-5m，有特殊要求的应按设计要求预留长度。

光缆的弯曲半径应至少为光缆外径的15倍。

2、光缆单盘测试首先对光缆进行开盘检测，根据到货清单，核对到货光缆的盘号、型号、规格、盘长、端别、数量，外观包装有无破损，缆线有无损坏、压扁等情况并详细记录。

收集好光缆出厂记录和合格证，工程竣工后作移交归档。

根据光缆出厂记录并对照光缆实物，检查光缆程式、光纤、金属缆芯、绝缘介质、加强芯、屏蔽层、色普标识及其它机械物理特性是否满足合同要求。

用光时域反射仪（OTDR）对光缆进行测试，单盘测试率为100%，单盘每千米衰耗满足招标要求，若有不合格通知厂家更换。

3、光缆接续工艺①端头切除，用专用开剥器开剥光缆，两侧光缆各套入一只橡胶档圈待用。

用酒精纱布擦拭光纤表面，在一侧光纤穿入光纤热缩加强管，按顺序在每根光纤上用不干胶编码编号。

②将光纤熔接机及专用工具放置在操作台上，用酒精纱布擦拭熔接机的V型槽、开剥钳的钳口、光纤切割器的切口部位，达到无尘无油污无潮气。

③用被履层开剥钳剥除光纤一次被覆层，用酒精棉轻拭剥除了一次被覆层的部位，顺一个方向除掉一次被覆层。

④光纤端面处理，熔接时其端面倾斜度必须小于0.5度。

光纤接续完毕后对接头点进行检查，出现接头点有焊纹、气泡、轴向偏差等现象重新接续。

合格后用光纤加强管加强保护，确定加热收缩均匀无气泡。

光纤接头加强管放在盘留板两侧固定槽内，光纤收容时弯曲半径不小于40mm。

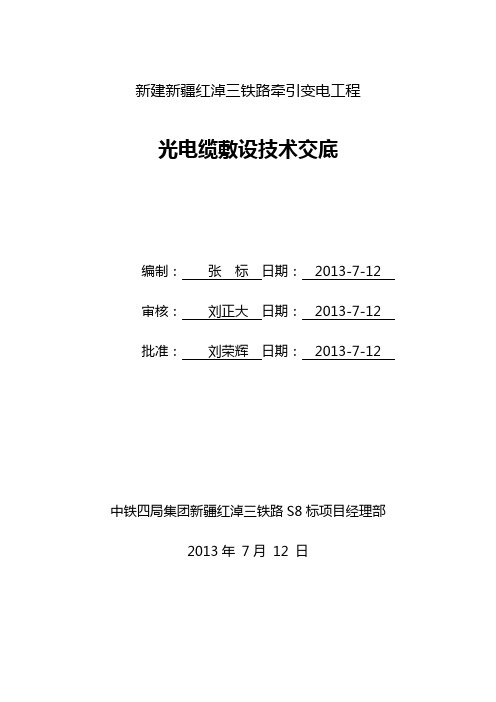

新建新疆红淖三铁路牵引变电工程光电缆敷设技术交底编制：张标日期： 2013-7-12审核：刘正大日期： 2013-7-12批准：刘荣辉日期： 2013-7-12中铁四局集团新疆红淖三铁路S8标项目经理部2013年 7月 12 日新疆红淖三铁路工程牵引变电光电缆敷设技术交底一、编制说明1、本交底为新疆红淖三铁路S8标牵引变电专业专用；2、务必严格按照本技术交底进行施工，确保安全、质量。

3、编制依据：①《铁路电力牵引供电施工规范》，TB10208－98②《铁路工程施工安全技术规程》，TB10401.2－2003③《客货共线铁路铁路牵引供电工程施工技术指南》。

④红淖施牵二、技术标准（一）、工程范围：本工程为DK1+570—DK148+713间牵引变电所、分区所、AT所，为接触网上网开关、分相、分段电动隔离开关至所内综合自动化系统提供电源电缆和控制光缆；沿线各车站、区间的接触网电动隔离开关至开关控制站的光缆。

各牵引变电所亭附近的上网开关支柱位置如下：1、开关具体位置及数量：（1）红柳河分区所：红柳河—河西区间的接触网支柱杆号红柳河站内138#、区间2号#、167#、175#；共4个上网点开关（2）沙泉子南变电所：沙泉子南站接触网支柱杆号70#、74#；供电线钢柱号A2#、B2#、D18#、CD17#；共6个上网点开关（3）分区所（DK69+300）：沙泉子北—白干湖区间分相处接触网支柱杆号129#、133#；共2个上网点开关（4）旱草湖山变电所：旱草湖山站分相处接触网支柱杆号2#、6#；供电线钢柱号A5#、B6#、C4#、D3#；共6个上网点开关（5）分区所（DK139+920）：静儿井南—静儿井北区间接触网分相处支柱杆号为127#、132#2、光（电）缆沟开挖及敷设：（1）光（电）缆从各所亭引出至接触网开关处，采用沿路肩直埋敷设。

（2）光（电）缆线路的敷设应符合《铁路通信施工规范》（TB10205-99）的要求光（电）缆埋深要求（3）光（电）缆沟开挖时，严格按照设计要求开挖，困难情况地段要确保深度0.7m以上；通过公路段时，需要凿开路面1.2米，并预埋钢管，保证穿线时不受影响；通过水沟渠时，需要开挖达到设计要求的深度，困难情况下用钢管连通水渠，保证穿线不受影响。

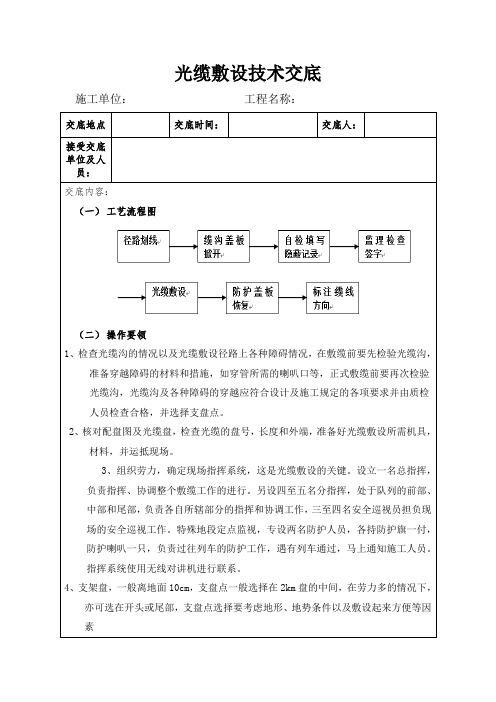

光缆敷设技术交底
施工单位：工程名称：
交底内容：
（一）工艺流程图
（二）操作要领
1、检查光缆沟的情况以及光缆敷设径路上各种障碍情况，在敷缆前要先检验光缆沟，
准备穿越障碍的材料和措施，如穿管所需的喇叭口等，正式敷缆前要再次检验光缆沟，光缆沟及各种障碍的穿越应符合设计及施工规定的各项要求并由质检人员检查合格，并选择支盘点。

2、核对配盘图及光缆盘，检查光缆的盘号，长度和外端，准备好光缆敷设所需机具，
材料，并运抵现场。

3、组织劳力，确定现场指挥系统，这是光缆敷设的关键。

设立一名总指挥，
负责指挥、协调整个敷缆工作的进行。

另设四至五名分指挥，处于队列的前部、中部和尾部，负责各自所辖部分的指挥和协调工作，三至四名安全巡视员担负现场的安全巡视工作。

特殊地段定点监视，专设两名防护人员，各持防护旗一付，防护喇叭一只，负责过往列车的防护工作，遇有列车通过，马上通知施工人员。

指挥系统使用无线对讲机进行联系。

4、支架盘，一般离地面10cm，支盘点一般选择在2km盘的中间，在劳力多的情况下，
亦可选在开头或尾部，支盘点选择要考虑地形、地势条件以及敷设起来方便等因素。

一、交底对象全体参与光缆敷设管施工的工程技术人员、施工人员及现场管理人员。

二、交底时间年月日三、交底内容1. 工程概况（1）项目名称：____________________（2）项目地点：____________________（3）施工单位：____________________（4）监理单位：____________________（5）建设单位：____________________2. 施工安全要求（1）施工人员必须穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。

（2）施工前应熟悉施工现场情况，了解施工图纸，掌握施工工艺和安全操作规程。

（3）施工过程中应严格遵守操作规程，不得擅自更改施工方案。

（4）施工过程中应保持施工现场整洁，不得乱扔垃圾、杂物。

3. 施工工艺及安全操作规程（1）施工前应进行现场勘查，确认敷设管的路径、埋深及与其他设施的间距。

（2）敷设管应采用机械或人工方法进行敷设，严禁强行拖拉。

（3）敷设管敷设过程中，应保持管内清洁，不得有杂物、积水。

（4）敷设管应按照设计要求进行固定，固定间距应符合规范要求。

（5）敷设管穿越道路、河流、地下管线等设施时，应采取保护措施。

4. 特殊部位施工安全注意事项（1）在敷设管穿越道路、河流、地下管线等设施时，应采取防护措施，确保施工安全。

（2）在敷设管穿越山区、丘陵地带时，应做好边坡防护，防止塌方、滑坡等事故发生。

（3）在敷设管穿越居民区、学校、医院等公共场所时，应做好安全警示，确保周边居民的生命财产安全。

5. 应急处理（1）发生人员伤亡事故时，立即组织救援，并及时报告相关部门。

（2）发生设备损坏、材料丢失等事故时，立即采取补救措施，并报告相关部门。

（3）发生火灾、爆炸等事故时，立即组织人员疏散，并采取灭火、防爆等措施。

6. 施工结束后的安全检查（1）施工结束后，应对施工现场进行全面检查，确保无安全隐患。

（2）清理施工现场，将废弃材料、垃圾运离现场。

光缆敷设技术交底一、背景随着互联网的不断普及和发展，全球信息化和数字化的浪潮也愈演愈烈。

作为现代化信息化基础设施的重要组成部分，光缆网络建设功不可没。

其中，光缆网络建设中的一项基础环节就是光缆敷设。

为确保光缆敷设质量，保障光缆网络的正常运行，进行技术交底，是必不可少的一步。

二、技术交底的概念及意义技术交底是指检查、复查工程过程中，负责人员向相关人员讲解工作要领、技术规范等实施细节，来达到统一质量标准、规范协作、提高工作质量的一种交流方式。

技术交底在光缆网络建设中的意义不言而喻。

首先，光缆敷设是一项技术含量很高的工程，如果操作不当，势必会导致光缆网络建设中断或故障，甚至还可能对人身和财产安全造成威胁。

通过技术交底，可以使相关人员全面了解光缆敷设中的具体技术细节，从而降低故障率，提高光缆网络的稳定性。

其次，经过技术交底，所有负责人员都有一个统一的工作要求和标准，可以避免因部门之间的差异化而造成的质量问题，提高整个工作流程的规范化。

第三，技术交底是一种交流学习的机会。

在交底沟通中，负责人员之间可以互相学习借鉴对方，也可以在交流中发现和解决问题，提高工作效率。

三、光缆敷设的技术细节1、敷设线路确定光缆敷设前应确定线路走向，因为敷设光缆的线路是与道路、桥梁、管道等其他基础设施有关的，因此需要构思敷设线路，意即确定光缆敷设的路径。

敷设线路一定要考虑将来的维护和扩容因素，避免线路与道路交错导致施工困难。

2、设施准备光缆敷设需要使用多种设施工具，包括导管、张力机、开孔设备等。

在施工前工作人员需要首先进行设备检查，特别是包括张力机和光缆连接器等设备需要检查清楚。

3、安全防护光缆敷设施工高度危险，需要确保施工工人的人身安全和工作设施的安全。

尽可能避免交通车辆和行人穿过工作现场，出现人员被撞伤等意外事件。

4、废弃物处理在敷设光缆时期产生的废弃物必须被妥善处理。

废弃物需要妥善堆放，确保其不扰乱周边生活服从地进行无害化处理。

一、交底目的为确保敷设光缆工程的安全顺利进行，保障施工人员生命财产安全，特进行本次安全技术交底。

二、交底对象全体参与敷设光缆工程的施工人员、监理人员及管理人员。

三、交底内容1. 工程概况- 项目名称：___________- 施工单位：___________- 监理单位：___________- 设计单位：___________- 施工路段：___________- 施工期限：___________2. 安全操作规程和标准- 施工测量：在勘察测量施工时，应对路由经过的沿线环境进行详细的调查，如有毒植物、毒蛇、血吸虫、猛兽和狩猎器具、陷阱等；要广泛宣传告知交底并采取相应预防措施。

- 杆上作业：严禁与电力线接触，空中应保持最小安全距离；在低压供电线路上方布线应采用环系布线法；使用工具应有良好接地；杆上作业头部不应超过杆顶；吊线周围70cm内有电力线不能使用。

- 现场作业：进入施工现场的操作人员必须戴好安全帽，扣好帽带。

操作人员严禁穿硬底鞋及有跟鞋作业。

高处和临边洞口作业应设护栏，张安全网，如无可靠防护措施，必须佩带安全带，扣好带扣。

3. 工具与设备安全- 使用工具应有良好接地，确保操作人员安全。

- 严禁使用损坏、老化或不符合安全标准的工具和设备。

- 所有设备应定期检查、维护，确保其正常运行。

4. 个人防护- 操作人员应穿着符合规定的劳动保护服装，佩戴安全帽、手套、防护眼镜等个人防护用品。

- 高空作业人员必须佩戴安全带，并系好保险钩。

5. 应急措施- 建立健全应急预案，明确事故报告、救援、疏散等程序。

- 定期组织应急演练，提高应急处置能力。

6. 环境保护- 严格遵守国家和地方有关环境保护的规定，确保施工过程中的环境保护工作。

四、交底要求1. 施工单位应将本次安全技术交底内容书面记录，并确保所有施工人员了解并掌握。

2. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

3. 监理单位应加强对施工过程的监督检查，确保施工安全。

一、交底目的为确保电缆光缆敷设工程的顺利进行，保障施工人员的人身安全和工程的质量，特进行本次电缆光缆敷设技术安全交底。

二、交底内容1. 工程概况（1）工程名称：______工程（2）工程地点：______地点（3）工程规模：______规模2. 人员组织（1）项目负责人：______（2）技术负责人：______（3）施工人员：______3. 施工准备（1）材料准备：电缆光缆、桥架、支架、接地线、紧固件、绝缘材料等。

（2）工具准备：电工工具、切割工具、测量工具、吊装设备等。

（3）场地准备：施工区域应平整、无积水，满足施工要求。

4. 安全技术措施（1）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、绝缘鞋等。

（2）电缆光缆敷设前，应对施工区域进行清理，确保无障碍物。

（3）电缆光缆敷设过程中，应保持施工通道畅通，防止人员碰撞。

（4）电缆光缆敷设时，应避免电缆光缆与其他设备、管道、线路等发生交叉、摩擦。

（5）电缆光缆敷设过程中，应严格按照设计要求进行，确保电缆光缆的弯曲半径符合规定。

（6）电缆光缆敷设完毕后，应对电缆光缆进行固定，防止其脱落。

（7）电缆光缆敷设过程中，应做好接地保护，防止触电事故发生。

（8）电缆光缆敷设过程中，应加强施工过程中的防火、防爆措施，防止火灾事故发生。

5. 应急措施（1）触电事故：立即切断电源，进行现场急救，并拨打120急救电话。

（2）火灾事故：立即切断电源，使用灭火器进行灭火，并拨打119火警电话。

（3）高空坠落：设置安全防护设施，如安全网、防护栏等，防止人员高空坠落。

6. 施工进度及验收（1）施工进度：按照工程进度计划进行，确保工程按时完成。

（2）验收：施工完成后，按照相关规范进行验收，确保工程质量符合要求。

三、交底要求1. 施工人员应认真学习本次交底内容，确保对电缆光缆敷设技术及安全措施有充分了解。

2. 施工过程中，严格执行安全技术措施，确保施工安全。

3. 施工过程中，如遇到问题，应及时与项目负责人、技术负责人沟通，确保问题得到及时解决。

一、交底目的为确保光缆铺设施工过程中的安全，降低事故发生率，提高施工质量，特进行本次安全技术交底。

二、交底内容1. 施工前的安全准备1.1 施工人员需接受专业培训，了解光缆铺设的基本知识、操作规程及安全注意事项。

1.2 严格按照施工图纸进行现场勘查，确保施工环境安全、符合设计要求。

1.3 配备必要的安全防护用品，如安全帽、安全带、防尘口罩、绝缘手套等。

2. 施工现场安全管理2.1 施工现场应设立明显的安全警示标志，提醒施工人员注意安全。

2.2 施工区域应设置围栏，禁止无关人员进入施工区域。

2.3 严格执行“三同时”原则，即施工、安全、环境保护同时进行。

2.4 作业人员应穿戴好个人防护用品，确保自身安全。

3. 光缆铺设操作安全3.1 光缆敷设前，应检查光缆的外观质量，确保无破损、断裂等现象。

3.2 光缆敷设过程中，应注意光缆的弯曲半径，避免光缆受损。

3.3 敷设光缆时，应使用专用工具，不得使用蛮力。

3.4 光缆连接时，应严格按照操作规程进行，确保连接质量。

3.5 光缆敷设过程中，应避免与电源线、通信线等交叉，防止相互干扰。

4. 高空作业安全4.1 高空作业人员必须佩戴安全带，并系好安全扣。

4.2 高空作业平台应稳固可靠，禁止超载使用。

4.3 高空作业人员应保持与地面的安全距离，防止坠落事故。

4.4 高空作业过程中，应密切注意周围环境，防止发生意外。

5. 火灾预防及应急处理5.1 施工现场应配备足够的消防器材，如灭火器、消防栓等。

5.2 施工人员应了解消防器材的使用方法，掌握火灾应急处理措施。

5.3 禁止在施工现场吸烟、使用明火等易燃易爆物品。

三、注意事项1. 施工人员应严格遵守各项安全规定，不得违章操作。

2. 施工过程中，如发现安全隐患，应立即停止施工，并报告相关管理人员。

3. 施工结束后，应对施工现场进行清理，确保无安全隐患。

四、交底人（此处填写交底人姓名及职务）五、接受交底人（此处填写接受交底人姓名及职务）六、交底时间（此处填写交底时间）七、备注（此处填写其他需要说明的事项）---注：以上模板仅供参考，具体施工过程中应根据实际情况进行调整。

(完整版)光纤敷设技术交底1. 引言光纤敷设技术是现代通信网络中非常关键的一项技术，旨在实现高速、稳定和可靠的数据传输。

本文档将介绍光纤敷设技术的基本原理、操作步骤以及注意事项，以便保证光纤敷设工作的高效和质量。

2. 光纤敷设技术的基本原理光纤敷设技术是将光纤线缆铺设在指定位置的过程。

其基本原理是利用光的全反射和光纤的导光特性，将信号通过光的形式传输。

光纤线缆由纤芯（用于传递光信号），包覆层（用于保护纤芯）、强化层（增强线缆的机械性能）组成。

3. 光纤敷设技术的操作步骤3.1 路径规划在进行光纤敷设之前，需要进行路径规划。

首先需要确定信号传输的起点和终点位置，并考虑障碍物、道路状况等因素，设计出最佳的光纤布线路径。

3.2 准备工作在实际敷设之前，需要进行一系列准备工作，包括：- 确定敷设时间和地点- 购买光纤线缆以及相关的材料和工具- 对施工现场进行评估，确保敷设环境安全3.3 线缆敷设根据路径规划，按照以下步骤进行线缆敷设：1. 清理敷设路径，确保没有障碍物和其他危险因素2. 定位起点和终点，标记好敷设线路3. 使用适当的工具，拆掉旧线缆（如果有）并清理好敷设区域4. 将光纤线缆放置在敷设区域，遵循正确的弯曲半径和环境要求5. 使用夹具、胶带等固定光纤线缆，确保稳固可靠6. 根据实际需要，在必要的位置进行光纤连接和分支3.4 敷设后处理完成线缆敷设后，需要进行一些后处理工作，包括：- 进行线缆连接测试，确保光纤连接质量良好- 对敷设线缆进行检查，确保线缆没有损坏- 清理施工现场，清除杂物和建筑垃圾- 编制光纤敷设报告，记录敷设过程和相关信息4. 注意事项在光纤敷设过程中，需要注意以下事项：- 安全第一：在施工过程中，遵守安全规范，佩戴适当的防护装备，确保施工人员的安全。

- 防止损坏：对于敷设线缆的环境，应避免划伤、压垮、弯曲过度等导致线缆损坏的情况。

- 路径保护：在敷设线缆时，避免与其他电缆、管道等设施相互干扰，以保持光纤线缆的信号质量。

一、交底目的为确保光纤敷设工程的安全顺利进行，降低施工过程中可能出现的风险，提高施工人员的安全意识，特制定本安全技术交底。

二、交底对象所有参与光纤敷设工程的人员，包括施工管理人员、施工人员、监理人员等。

三、交底内容1. 工程概况- 工程名称：____________________- 施工单位：____________________- 施工地点：____________________- 施工期限：____________________2. 施工环境及条件- 施工现场环境：____________________- 施工条件：____________________3. 安全注意事项- 个人防护：1. 所有人员必须佩戴安全帽，并扣好帽带。

2. 禁止穿硬底鞋、高跟鞋进行作业。

3. 高处作业时，必须系好安全带，并扣好安全带扣。

4. 操作人员应穿着适合的防护服，佩戴防护手套。

- 设备操作：1. 操作人员必须经过专业培训，熟悉设备性能及操作规程。

2. 使用电动工具时，应确保电源线完好，防止触电事故。

3. 使用切割工具时，应确保刀具锋利，并佩戴防护眼镜。

- 现场管理：1. 施工现场应保持整洁，物料堆放有序。

2. 施工现场应设置明显的警示标志，防止无关人员进入。

3. 交叉作业时，应加强沟通，确保安全。

- 光纤敷设：1. 光缆敷设前，应检查光缆的完好性，确保无破损。

2. 光缆敷设过程中，应避免过度拉伸，以免损伤光纤。

3. 光缆弯曲半径应符合规定，避免光纤损伤。

4. 光缆连接时，应确保连接牢固，避免松动。

4. 应急预案- 发生触电事故时，应立即切断电源，并采取急救措施。

- 发生火灾事故时，应立即报警，并组织人员进行疏散。

- 发生人员伤亡事故时，应立即报告相关部门，并采取相应措施。

四、交底要求1. 施工单位应将本安全技术交底内容传达给所有施工人员。

2. 施工人员应认真学习并掌握安全技术交底内容，确保施工安全。
