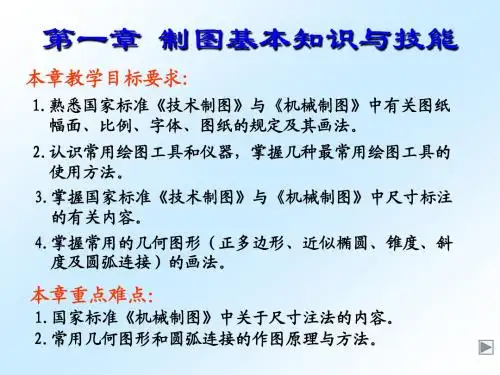

第一章制图基本知识与技能(1-2节)

② 图样中（包括技术要求和其他说明）的尺寸以毫米为单位 时，不需标注单位符号（或名称）。如采用其他单位，则应 注明相应的单位符号。
③ 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
④ 机件的每一尺寸，一般只标注一次，并应标注在反映 该结构最清晰的图形上。
资讯
2. 尺寸的组成 一个完整的尺寸标注形式，一般由尺寸界线、尺寸线、尺 寸线终端和尺寸数字组成。
图1-30 锥度
图1-31 锥度符号
资讯
锥度的作图 图1-32(a)为已知图形。 作图步骤如下： 取适当单位长度，在中心线上量取3个单位长度得s点；
在左侧的cd线上，以中心线为基准分别量取0.5个单位长度，得a、
b两点，连接as、bs点，便得1:3的锥度线。 分别过φ26直线两端点cd作1:3锥度线的平行线与右侧图线相交。
《机械制图》 第1章 制图的基本知识与技能
资讯
1.1 制图的基本规格 为了规范各项技术工作，我国颁布了一系列的国家标准， 制图方面也是如此。国家标准是绘制图样的依据和准则。
国家标准简称“国标” ，代号为“GB” ，推荐性标 准代号为加“/ T” 。
例如GB/T 14689—2008中T为推荐性标准，14689是 标准的序号，2008为标准颁布的年号。
(a)
(b)
图1-28 斜度的作图
资讯
2.锥度 锥度是指正圆锥的底圆直径与其高度之比。对于圆台，锥度则 为两底圆直径之差与其高度之比，即
锥度=D/L=(D－d )/L1
通常将比例前项化为1，即1:n 的形式。 锥度符号的画法如图1-31所示，图中h为字高。标注时，应 使用与图形倾斜方向一致的符号。
(1) 尺寸界线
图1-15 尺寸的组成

注意事项
1、每张图样要标出所绘图样所采用的比例。 2、采用的比例应尽可能用1:1，以便从图中直接得 出机件大小的真实印象。如果不能，则按国标所规定的比例 中选取。 3、同一张图样上若采用的比例相同时，要标题栏中 的比例一格中注明所采用的比例即可，若个别图形（如局部 放大图）选用的比例与标题栏中所注比例不同时，则对该图 须另标注比例。 4、图形不论放大，还是缩小在标注尺寸时,应按机 件的实际尺寸标注。角度仍按原角度画出，因为平行、垂直、 角度与比例无关。 5、直径小于2mm的孔或厚度小于2mm的薄片以及 较小锥度、斜度，可将该部分不按比例而夸大画出。 6、表格图、空白图、草图中不必注比例。
机械制图——制图的基本知识与技能
选择原则 1、一般尽量采用原值比例。因为图样直接反映 机件的的真实大小。 2、对于大而简单的机件，采用缩小比例。 3、对于小而复杂的机件，采用放大比例。
机械制图——制图的基本知识与技能
4、标准规定，优先选用表1—2的比例，必要时，也 允许选用表1—3的比例。（出示两表）
10
5
机械制图——制图的基本知识与技能
注意事项：
(1)在书写幅面代号时,要注意字母与数字的大小一致。 如：“A0”不能写成“A0”。 (2)图纸幅面的尺寸关系: (3)在熟记时，只要记住A0号的尺寸，依次取长边尺寸 的1/2（取整数），便是小一号图幅短边的尺寸。如：A0 幅面的长边1189÷2=594.5，取整数594，便是A1图幅的长 边尺寸。 （4）加长幅面。必要时，也允许加大幅面，其尺寸是 四基本幅面的短边成整数倍增加得出的。
9
18
审核
9
10
设计
签名 年 月 日 标准化 签名 年 月 日
图样代号
20

第一章制图的基本知识和基本技能机械图样是现代工业生产过程中的重要技术资料。

要绘制出符合工业要求的机械图样，必须首先掌握机械制图的基本知识和基本技能。

第一节国家标准的基本规定为了便于生产和技术交流，绘图和读图应该有共同的准则。

也就是说，图样的画法、尺寸的标注、代号的使用等，应该有统一的规定。

为此，由国家技术监督局和标准局发布实施了国家标准《技术制图》，对机械图样作了统一的技术规定。

所以，必须树立严格标准化的观念，在绘图时认真执行国家标准。

我国的国家标准的代号为“GB/T”，简称“国标”。

本节摘录国家标准《技术制图》中的部分内容，作为制图基本规定予以介绍，其余的内容将在以后的有关章节中分别叙述。

一、图纸幅面及格式（ GB/T14689－1993）1.图纸幅面为了便于绘制、使用和保管，绘制图样时，应采用表1-1规定的基本幅面尺寸。

表1-1 基本幅面尺寸在基本幅面中，A0图纸长边与短边之比为2:1，其面积是1平方米。

A1图纸的面积是A0的一半。

其余各种幅面都是后一幅面的面积为前一幅面的的一半。

如果必要，可以对幅面加长。

加长后的幅面尺寸是由基本幅面的短边成整数倍数增加后得出，如图1-1-1所示。

图1-1-1中的粗实线部分为基本幅面，细实线部分为加长幅面的第一选择，虚线部分为加长幅面的第二选择。

加长后幅面代号记作：基本幅面代号×倍数。

如A4×3,表示按A4图幅短边210加长3倍，即加长后图纸尺寸为297×630。

2.图框格式无论图样是否装订，均应在图幅内画出图框，图框线用粗实线绘制。

需要装订的图样，其图框格式一般采用A4幅面竖装或A3幅面横装。

装订边预留25mm宽。

图框距离图纸边界的尺寸要依据图幅大小以及有无装订边而不同。

格式见图1-1-2。

不需装订的图样则不留装订边，其图框格式见图1-1-3。

图1-1-1 图纸的基本幅面及加长幅面尺寸图1-1-2 留装订边的图框格式图1-1-3 不留装订边的图框格式3.标题栏每张图样都必须有标题栏。

2．汉字
汉字应写成长仿宋体字，如图1-20、 表1-4、表1-5
图1-20
长仿宋体字示例
表1-4
长仿宋字的基本笔画和写法
表1-5
常用偏旁部首写法
书写长仿宋体字的要领是：横平竖直、 注意起落、结构匀称、写满方格。如图 1-21所示。
图1-21
长仿宋体字书写要领
3．字母和数字
（1）数字和字母可写成斜体或正体，一 般常用斜体。斜体字头向右倾斜，与水 平基准线成75°。 （2）数字和字母分A型和B型。A型字体 的笔画宽度d = h/14（h为字高），B型字 体的笔画宽度d = h/10。图1-22所示为拉 丁字母和数字示例。
1．图板
如图1-1所示
图1-1 图板与丁字尺
2．丁字尺
画水平线 如 图1-2
图1-20 用丁字尺的画水平线
说明：用左手使尺头内侧紧靠在图板 左侧的导边（①位），并上下滑移到所需 位置，然后把左手移到尺身并压紧（② 位），铅笔沿着尺身工作边从左往右向前 倾斜运笔画线，见图1-2。禁止用丁字尺画 垂线及用尺身下缘画水平线．
1．图纸幅面
图纸有五种基本幅，见表1-2。图1-12 所示的基本幅面尺寸关系。
表1-1
幅 面 代 号 A0 A1 A2 A3 A4
图纸基本幅面代号和尺寸
B×L 8411189 594841 420594 297420 210297 25 A c e
20
10 10
5
必要时允许选用加长基本幅面，其尺 寸必须由基本幅面短边按整数倍增加后得 出，见图1-13。
比例尺俗称三棱尺，是供绘制不同比例的 图形使用，如图1-6所示
图1-6
比例尺
5．曲线板
曲线板用于描绘非圆曲线。作图时，先用 铅笔徒手将所求作曲线上各点轻轻勾画出 曲线轮廓，然后在曲线板上找出与此曲线 轮廓相吻合的一段（每段至少通过曲线上4 个点）。描绘每一段时，应留下一小段， 待下一段与曲线板上相应段相吻合时再描 绘，如图1-7所示。
