混凝土、浆砌护坡（墙）检验批质量验收记录表 02011503□□□ 单位工程名称 福兴地站改路基工程（K773+000-K775+400） 分部工程名称 路基防护 分项工程名称 混凝土、浆砌护坡（墙） 验收部位 K774+100-K774+150护坡

施 工 单 位 中铁建工集团有限公司集通扩能改造工程项目经理部 项目负责人 孙兆全

施工质量验收标准名称及编号 《铁路路基工程施工质量验收标准》TB10414─2003 施 工 质 量 验 收 标 准 的 规 定 施工单位检查评定记录 监理单位 验收记录

主 控 项 目

1 材料的品种、规格、质量 第18.3.2条 材料的品种、规格、质量合格。 2 布置方式 第18.3.3条 防护布置方式为孔窗防护，符合设计要求 3 基坑开挖高程、基坑地基承载力 第18.3.4条 符合设计要求 4 强度等级 第18.3.5条 符合设计要求 5 施工质量 第18.3.6条 超挖处用与混凝土修补，符合验标要求 6 变截面护墙 第18.3.7条 符合设计要求

7 沉降缝（伸缩缝）预留与塞封 第18.3.8条 伸缩缝按每隔20m间距设置、缝宽2cm，沥青麻筋填塞，接缝平直，塞缝严密，符合设计要求 8 泄水孔孔径尺寸、排水坡度 第18.3.9条 泄水孔直径为10㎝，排水畅通，符合设计要求 9 墙背填筑及其压实质量 第18.3.10条 / /

一 般 项 目

1 护坡墙面 第18.3.11条 护坡墙面密实、稳固。轮廓线顺直，符合验标要求。

2 允 许 偏 差

平面位置 ±100 mm +25 +48 -50 +30 -28 -70 / / / /

坡顶高程 ±30 mm +20 -15 +5 +5 +12 +14 / / / /

坡 率 0.5%设计值 0.3 0.2 0.1 0.2 0.1 0.1 0.1 0.2 0.1

厚 度 混凝土 ±20 mm +12 -15 +3 -5 +2 -5 +12 +13 -12 -10 砌 体 ±30 mm +12 -10 +16 -12 +12 +11 -12 +20 +21 +19

垫 层 ±30 mm +21 -10 -12 -11 +12 +14 -16 -13 +12 -15

底面高程 ±50 mm +30 -16 +12 -12 +13 +12 -15 +12 +12 -15

表面平整度 砌片石：30 mm 混凝土：15 mm +15 +13 -16 +12 -15 +12 +12 +15 +19 -10

施工单位检查 评定结果

专职质量检查员 年 月 日

分项工程技术负责人 年 月 日 分项工程负责人 年 月 日

监理单位验收结论 监理工程师 年 月 日 混凝土、浆砌护坡（墙）检验批质量验收记录表 02011503□□□ 单位工程名称 福兴地站改路基工程（K773+000-K775+400） 分部工程名称 路基防护 分项工程名称 混凝土、浆砌护坡（墙） 验收部位 K774+150-K774+200护坡

施 工 单 位 中铁建工集团有限公司集通扩能改造工程项目经理部 项目负责人 孙兆全

施工质量验收标准名称及编号 《铁路路基工程施工质量验收标准》TB10414─2003 施 工 质 量 验 收 标 准 的 规 定 施工单位检查评定记录 监理单位 验收记录

主 控 项 目

1 材料的品种、规格、质量 第18.3.2条 材料的品种、规格、质量合格。 2 布置方式 第18.3.3条 防护布置方式为孔窗防护，符合设计要求 3 基坑开挖高程、基坑地基承载力 第18.3.4条 符合设计要求 4 强度等级 第18.3.5条 符合设计要求 5 施工质量 第18.3.6条 超挖处用与混凝土修补，符合验标要求 6 变截面护墙 第18.3.7条 符合设计要求

7 沉降缝（伸缩缝）预留与塞封 第18.3.8条 伸缩缝按每隔20m间距设置、缝宽2cm，沥青麻筋填塞，接缝平直，塞缝严密，符合设计要求 8 泄水孔孔径尺寸、排水坡度 第18.3.9条 泄水孔直径为10㎝，排水畅通，符合设计要求 9 墙背填筑及其压实质量 第18.3.10条 / /

一 般 项 目

1 护坡墙面 第18.3.11条 护坡墙面密实、稳固。轮廓线顺直，符合验标要求。

2 允 许 偏 差

平面位置 ±100 mm +13 +24 -30 +32 -21 -66 / / / /

坡顶高程 ±30 mm +23 -13 +15 +9 -21 +14 / / / /

坡 率 0.5%设计值 0.1 0.2 0.1 0.1 0.1 0.2 0.1 0.2 0.1

厚 度 混凝土 ±20 mm +12 -15 +13 -15 +12 -15 +12 +13 -12 -10 砌 体 ±30 mm +12 -10 +16 -12 +12 +11 -12 +20 +21 +19

垫 层 ±30 mm +21 -10 -12 -11 +12 +14 -16 -13 +12 -15

底面高程 ±50 mm +30 -16 +12 -12 +13 +12 -15 +12 +12 -15

表面平整度 砌片石：30 mm 混凝土：15 mm +8 +11 -9 +12 -15 +10 +12 +15 +11 -10

施工单位检查 评定结果

专职质量检查员 年 月 日

分项工程技术负责人 年 月 日 分项工程负责人 年 月 日

监理单位验收结论 监理工程师 年 月 日 混凝土、浆砌护坡（墙）检验批质量验收记录表 02011503□□□ 单位工程名称 福兴地站改路基工程（K773+000-K775+400） 分部工程名称 路基防护 分项工程名称 混凝土、浆砌护坡（墙） 验收部位 K774+200-K774+250护坡

施 工 单 位 中铁建工集团有限公司集通扩能改造工程项目经理部 项目负责人 孙兆全

施工质量验收标准名称及编号 《铁路路基工程施工质量验收标准》TB10414─2003 施 工 质 量 验 收 标 准 的 规 定 施工单位检查评定记录 监理单位 验收记录

主 控 项 目

1 材料的品种、规格、质量 第18.3.2条 材料的品种、规格、质量合格。 2 布置方式 第18.3.3条 防护布置方式为孔窗防护，符合设计要求 3 基坑开挖高程、基坑地基承载力 第18.3.4条 符合设计要求 4 强度等级 第18.3.5条 符合设计要求 5 施工质量 第18.3.6条 超挖处用与混凝土修补，符合验标要求 6 变截面护墙 第18.3.7条 符合设计要求

7 沉降缝（伸缩缝）预留与塞封 第18.3.8条 伸缩缝按每隔20m间距设置、缝宽2cm，沥青麻筋填塞，接缝平直，塞缝严密，符合设计要求 8 泄水孔孔径尺寸、排水坡度 第18.3.9条 泄水孔直径为10㎝，排水畅通，符合设计要求 9 墙背填筑及其压实质量 第18.3.10条 / /

一 般 项 目

1 护坡墙面 第18.3.11条 护坡墙面密实、稳固。轮廓线顺直，符合验标要求。

2 允 许 偏 差

平面位置 ±100 mm +15 +38 -20 +36 -24 -33 / / / /

坡顶高程 ±30 mm +26 -25 +15 +11 +24 +15 / / / /

坡 率 0.5%设计值 0.2 0.3 0.3 0.4 0.3 0.1 0.4 0.2 0.3

厚 度 混凝土 ±20 mm +12 -15 +3 -5 +2 -5 +12 +13 -12 -10 砌 体 ±30 mm +8 -10 +16 -12 +12 +11 -9 +20 +21 +19

垫 层 ±30 mm +24 -10 -5 -11 +12 +22 -14 -13 +3 -15

底面高程 ±50 mm +11 -16 +12 -12 +16 +12 -36 +12 +25 -15

表面平整度 砌片石：30 mm 混凝土：15 mm +16 +13 -21 +12 -15 +22 +12 +15 +19 -15

施工单位检查 评定结果

专职质量检查员 年 月 日

分项工程技术负责人 年 月 日 分项工程负责人 年 月 日

监理单位验收结论 监理工程师 年 月 日 混凝土、浆砌护坡（墙）检验批质量验收记录表 02011503□□□ 单位工程名称 福兴地站改路基工程（K773+000-K775+400） 分部工程名称 路基防护 分项工程名称 混凝土、浆砌护坡（墙） 验收部位 K774+250-K774+300护坡

施 工 单 位 中铁建工集团有限公司集通扩能改造工程项目经理部 项目负责人 孙兆全

施工质量验收标准名称及编号 《铁路路基工程施工质量验收标准》TB10414─2003 施 工 质 量 验 收 标 准 的 规 定 施工单位检查评定记录 监理单位 验收记录

主 控 项 目

1 材料的品种、规格、质量 第18.3.2条 材料的品种、规格、质量合格。 2 布置方式 第18.3.3条 防护布置方式为孔窗防护，符合设计要求 3 基坑开挖高程、基坑地基承载力 第18.3.4条 符合设计要求 4 强度等级 第18.3.5条 符合设计要求 5 施工质量 第18.3.6条 超挖处用与混凝土修补，符合验标要求 6 变截面护墙 第18.3.7条 符合设计要求

7 沉降缝（伸缩缝）预留与塞封 第18.3.8条 伸缩缝按每隔20m间距设置、缝宽2cm，沥青麻筋填塞，接缝平直，塞缝严密，符合设计要求 8 泄水孔孔径尺寸、排水坡度 第18.3.9条 泄水孔直径为10㎝，排水畅通，符合设计要求 9 墙背填筑及其压实质量 第18.3.10条 / /

一 般 项 目

1 护坡墙面 第18.3.11条 护坡墙面密实、稳固。轮廓线顺直，符合验标要求。

2 允 许 偏 差

平面位置 ±100 mm +25 +48 -50 +30 -28 -30 / / / /

坡顶高程 ±30 mm +21 -15 +15 +15 +22 +14 / / / /

坡 率 0.5%设计值 0.3 0.3 0.2 0.2 0.1 0.1 0.2 0.1 0.1

厚 度 混凝土 ±20 mm +12 -14 +3 -5 +2 -5 +12 +13 -12 -10 砌 体 ±30 mm +25 -21 +16 -12 +12 +21 -24 +20 +21 +19

垫 层 ±30 mm +26 -22 -12 -11 +12 +19 -11 -13 +12 -15

底面高程 ±50 mm +33 -8 +12 -12 +13 +24 -9 +12 +12 -15

表面平整度 砌片石：30 mm 混凝土：15 mm +22 +10 -16 +12 -15 +14 +11 +15 +19 -10

合集下载

挡土墙检验批质量验收记录表

挡土墙检验批质量验收记录表


≤0.5％ ±10
15 / 15 15 / 15
抽查15处，合格15处 抽查15处，合格15处
100% 100%
施工单位 检查结果
主控项目全部合格，一般项目满足规 范规定要求；检查评定合格
专业工长： 项目专业质量检查员：
（项目部章） 年月日
监理单位 验收结论
专业监理工程师： 年月日
挡土墙墙身检验批质量验收记录
质控（建）表C.0.49
单位（子单位） 工程名称
XXXXX工程
分部（子分部） 工程名称
挡土墙分部
01070201 分项工程名称 挡土墙基础分项
施工单位
XXXXX
项目技术负责人
XXX
检验批容量
XX米
分包单位
/
分包单位 项目负责人
/
施工依据
建筑地基基础工程施工规范（GB510042015）
验收依据
验收项目
设计要求及 样本 最小/实际 规范规定 容量 抽样数量
检验批部位
XXXX
《建筑地基基础工程施工质量验
收标准》GB 50202-2018
检查记录
检查 结果
1 挡土墙埋置深度（mm）
±10
/
符合设计及规范要求。
√
主
控 项
2
目
墙身材料强度
石材 （MPa）
砌筑砂浆
≥30 不小于设计值
/
试验合格，质量证明资料齐全
验收依据
验收项目
设计要求及 样本 最小/实际 规范规定 容量 抽样数量
检验批部位
XXXX
《建筑地基基础工程施工质量验
收标准》GB 50202-2018
检查记录
浆砌片石技术标准

浆砌片石技术标准

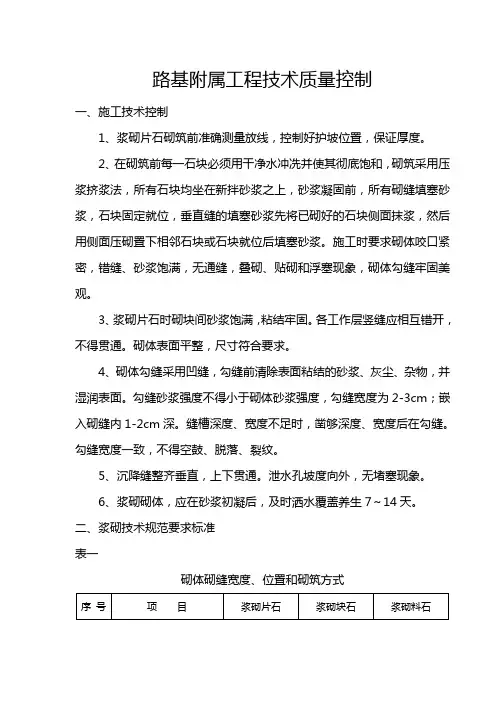

路基附属工程技术质量控制一、施工技术控制1、浆砌片石砌筑前准确测量放线，控制好护坡位置，保证厚度。

2、在砌筑前每一石块必须用干净水冲冼并使其彻底饱和，砌筑采用压浆挤浆法，所有石块均坐在新拌砂浆之上，砂浆凝固前，所有砌缝填塞砂浆，石块固定就位，垂直缝的填塞砂浆先将已砌好的石块侧面抹浆，然后用侧面压砌置下相邻石块或石块就位后填塞砂浆。

施工时要求砌体咬口紧密，错缝、砂浆饱满，无通缝，叠砌、贴砌和浮塞现象，砌体勾缝牢固美观。

3、浆砌片石时砌块间砂浆饱满，粘结牢固。

各工作层竖缝应相互错开，不得贯通。

砌体表面平整，尺寸符合要求。

4、砌体勾缝采用凹缝，勾缝前清除表面粘结的砂浆、灰尘、杂物，并湿润表面。

勾缝砂浆强度不得小于砌体砂浆强度，勾缝宽度为2-3cm；嵌入砌缝内1-2cm深。

缝槽深度、宽度不足时，凿够深度、宽度后在勾缝。

勾缝宽度一致，不得空鼓、脱落、裂纹。

5、沉降缝整齐垂直，上下贯通。

泄水孔坡度向外，无堵塞现象。

6、浆砌砌体，应在砂浆初凝后，及时洒水覆盖养生7～14天。

二、浆砌技术规范要求标准表一砌体砌缝宽度、位置和砌筑方式表二砌体尺寸的允许偏差三、原材料控制1、片石：石材应质地坚硬，无风化剥落和裂纹，表面的泥垢、水锈等杂质应清除干净。

片石应大致修整成大小均匀的形状，片石宽度应为厚度的1～1.5倍，其长度为厚度的1.5～3倍，片石厚度最大不超过30cm，最小不小于15cm，颜色一致。

2、水泥：水泥必须使用实验室规定的型号，同时质保书合检验报告要齐全，水泥进场后须送至中心试验室检验合格后方可用于砂浆拌合。

3、砂：粒径要小于5mm大于2.3mm，砂子中不能含有杂物，如草根、泥块等。

4、水：拌合用水采用饮用水或洁净的其它水源。

四、砂浆配合比管理1、砂浆的配合比应由试验室通过试配确定，并且必须有用水量。

理论配合比由中心实验室下发，施工配合比由项目部实验员出具砂浆施工配料单，每个附属工程砂浆拌和站必须配有施工配合比牌，施工日期合各种材料用量应标识清楚。

浆砌片石施工质量控制点

浆砌片石施工质量控制点

浆砌片石施工质量控制要点1、浆砌片石应符合设计文件和验标的要求。

2、片石强度不小于30Mpa片石中部厚度不小于15cm大面长度不得超过45cm卵形、薄片状者不得使用。

选用品质优良的原材料是确保浆砌片石质量的基础。

3、片石采用人工挤浆法分层、分段砌筑形式按设计施工图执行。

4、施工前应对所选择的片石进行核对确认并经试验鉴定，使其能够确保各相应部位片石的质量检测、强度标准等指标达到设计要求。

5材料要求1、砂浆必须使用机械搅拌，不得人工拌合。

搅拌时间必须保证砂浆搅拌均匀。

必须严格按配合比施工，水、水泥、砂必须经过计量，各架子队必须配备标定过的台称等计量设备。

2、砂浆为干硬性砂浆，搅拌好的砂浆应手捏成团，指缝不出浆，松手后不松散。

3、砂浆应随拌随用，搅拌好的砂浆应尽快使用，超过2小时的砂浆不得使用。

已凝结的砂浆，不得使用。

施工时应注意保持砂浆水份。

4、砂浆运输时，不得使砂浆直接与木板接触，必须垫有铁皮等，以防水份损失。

可在溜槽上垫上铁皮，不得直接从土上滑下，以防污染砂浆。

5、水泥储存必须上盖下垫，做好防水、防潮措施。

现正值雨季，不得在低洼处存放水泥。

结块的水泥不得使用，水泥出厂日期超过 3个月的不得使用。

6、现场堆放的砂，应硬化一块场地或下垫铁皮等，防止砂被污染。

6施工工艺及技术要求6.2路堤拱形骨架护坡施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。

砌筑骨架 按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。

施工时先砌筑骨架衔接处，再砌筑其它部位骨架，两骨架衔接处 处于同一高度。

自下而上逐条砌筑骨架，截水骨架、镶边、基础、边 坡平台、踏步采用M7.5浆砌片石砌筑，拱型骨架作成槽形，用以排 除地表水，在骨架底部及顶部和两侧范围内，用 M7.5号浆砌片石镶边加固。

为便利养护，在适当位置设置阶梯踏步。

用人工在拱形骨架 内植紫穗槐，采取必要的养护措施，保证紫穗槐的成活率不小于 90%6.3浆砌片石护坡及护墙6.3.1片石石料及砌筑前一般规定：1. 基础砌体施工前，应按有关规定处理和检查基坑 .2. 砌体变形缝、泄水孔和防水层的设置，应符合设计规定。

隧道洞口浆砌片石天沟隐蔽验收记录

隧道洞口浆砌片石天沟隐蔽验收记录

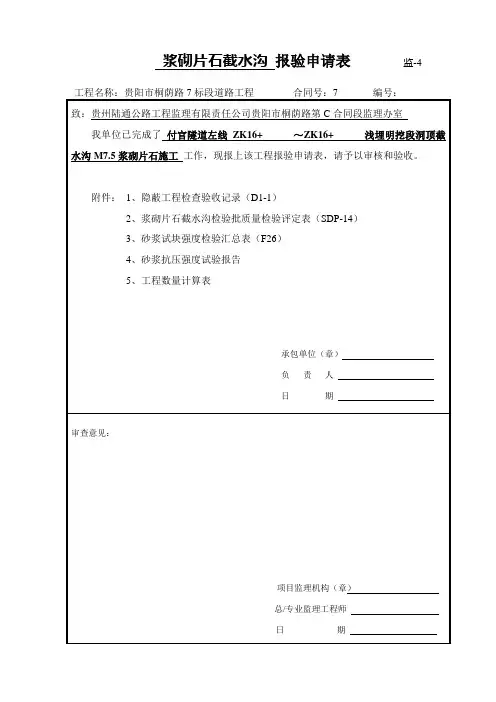

浆砌片石截水沟报验申请表监-4
工程名称：贵阳市桐荫路7标段道路工程合同号：7编号：
致：贵州陆通公路工程监理有限责任公司贵阳市桐荫路第C合同段监理办室
我单位已完成了付官隧道左线ZK16+～ZK16+浅埋明挖段洞顶截水沟M7.5浆砌片石施工工作，现报上该工程报验申请表，请予以审核和验收。
附件：1、隐蔽工程检查验收记录（D1-1）
见
处
理
情
况
复查人：年月日
建设单位
监理单位
施工项目
技术负责人
施工员
质检员
2、浆砌片石截水沟检验批质量检验评定表（SDP-14）
3、砂浆试块强度检验汇总表（F26）
4、砂浆抗压强度试验报告
5、工程数量计算表
承包单位（章）
负责人
日期
审查意见：
项目监理机构（章）
总/专业监理工程师
日期
隐蔽工程检查验收记录D1-1
2012年月日
单位工程名称
付官隧道
施工单位
中铁二局股份有限公司
隐检项目
M7.5浆砌片石截水沟
隐检部位
ZK16+ቤተ መጻሕፍቲ ባይዱZK16+段
左线隧道浅埋明挖段边仰坡
隐检
内
容
及检查情况
1、该段洞顶截水沟所用的原材料，经检验符合设计及规范要求，详见原材料检测报告；
2、隐检依据：浅埋明挖段施工设计图，及有关国家现行标准等；
3、该段浆砌片石截水沟检测项目的平均合格率为：%，评定为合格。
验
收
意
