浆砌石护坡外观质量检查工序施工质量验收评定表填表说明
填表时必须遵守“填表基本规定”,并符合以下要求。
1.单位工程、分部工程、单元工程名称及部位填写要与表4.12相同。
2.检验(测)方法及数量。
3.工序施工质量验收评定应提交下列资料。
(1)施工单位各班(组)的初检记录、施工队复检记录、施工单位专职质检员终检记录;工序中各施工质量检验项目的检验资料。
(2)监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准。
(1)合格标准。
1)主控项目,检验结果应全部符合SL634—2012的要求。
2)一般项目,逐项应有70%及以上的检验点合格,且不合格点不应集中分布。
3)各项报验资料应符合SL634—2012的要求。
(2)优良标准。
1)主控项目,检验结果应全部符合SL634—2012的要求。
2)—般项目,逐项应有90%及以上的检验点合格,且不合格点不应集中分布。
3)各项报验资料应符合SL634—2012的要求。

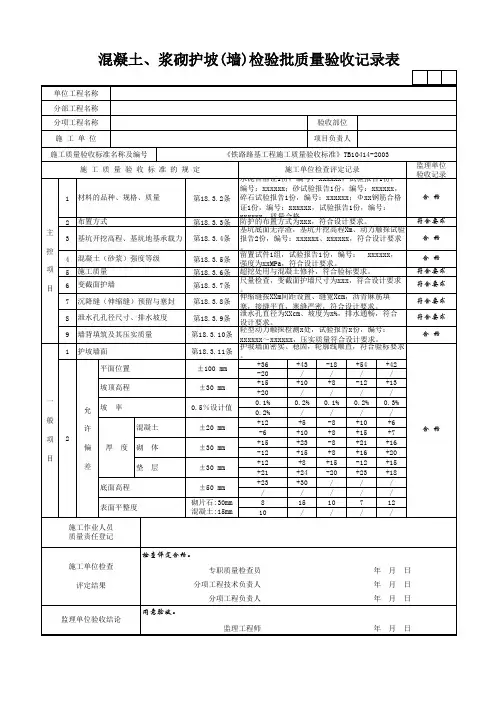

【最新整理,下载后即可编辑】混凝土、浆砌护坡(墙)检验批质量验收记录表02011503□□□02011503□□□02011503□□□02011503□□□02011503□□□02011503□□□02011503□□□主控项目1.混凝土、砌体所用钢筋、水泥、石料、砂等材料的品种、规格、质量应符合设计要求,其进场检验应符合《铁路路基工程施工质量验收标准》(TB10414─2003)附E的有关规定。
2.防护的布置方式应符合设计要求。
检验数量:施工单位、监理单位全部检查。
检验方法:观察。
3.基坑底面应无浮渣,基坑开挖高程、基坑地基承载力应符合设计要求。
检验数量:基坑开挖高程施工单位检验4点,基坑地基承载力施工单位检验2点,监理单位见证检验1点。
检验方法:基坑开挖高程施工单位水准测量、尺量。
土质基坑基坑地),击数标准经试验确定或设计给定,基承载力施工单位采用动力触探(N63.5试验时监理旁站;石质基坑采用现场目测鉴别方法。
4.混凝土(砌体砂浆)强度等级应符合设计要求。
检验数量:施工单位每100 m3混凝土(每100 m3砌体的砂浆)取1组试件,不足100 m3亦取1组试件。
监理单位按施工单位检验数量的10%平行检验,且不少于1组。
检验方法:试件作抗压强度试验。
5.混凝土、浆砌护坡(墙)局部超挖或凹陷处应挖成台阶,用与砌体相同的材料砌补,不得回填土、石或干砌片石。
检验数量:施工单位、监理单位全部检查。
检验方法:观察。
6.变截面护墙的变截面顶及底宽、分级平台位置及尺寸应符合设计要求。
检验数量:施工单位检验6~12处,监理单位见证检验2~4处。
检验方法:观察、尺量。
7. 砌体沉降缝(伸缩缝)预留与塞封质量应符合设计要求,接缝平直,塞缝严密。
检验数量:施工单位全部检查。
监理单位按施工单位检验数的10%平行检验。
检验方法:观察、尺量。
8. 泄水孔孔径尺寸、排水坡度应符合设计要求,排水应通畅。
检验数量:施工单位检验总数的10%。
______________________________________________________________________________________________________________表CTJ2-12浆砌块石报验申请表精品资料______________________________________________________________________________________________________________工程名称:濮阳市绿城路南文化路东污水泵站·泵房编号:濮阳市建设工程质量监督站监制水泥砂浆砌石体砌筑检验批质量验收记录表SL633-2012精品资料水泥砂浆砌石体层面处理检验批质量验收记录表SL633-2012______________________________________________________________________________________________________________精品资料隐蔽工程检查记录(通用)______________________________________________________________________________________________________________精品资料______________________________________________________________________________________________________________爱人者,人恒爱之;敬人者,人恒敬之;宽以济猛,猛以济宽,政是以和。
将军额上能跑马,宰相肚里能撑船。
最高贵的复仇是宽容。
有时宽容引起的道德震动比惩罚更强烈。
君子贤而能容罢,知而能容愚,博而能容浅,粹而能容杂。
宽容就是忘却,人人都有痛苦,都有伤疤,动辄去揭,便添新创,旧痕新伤难愈合,忘记昨日的是非,忘记别人先前对自己的指责和谩骂,时间是良好的止痛剂,学会忘却,生活才有阳光,才有欢乐。
浆砌片石锥坡技术交底凡浆砌片石锥坡必须按照以下要求施工:一挡墙尺寸按照设计图纸规定要求,不的小于设计尺寸,图纸附后。
二砂浆的拌制1. 砂浆材料必须按规定要求进场。
水泥用325水泥,砂子采用粗砂,砂中不的搀加石粉等其他杂料。
2. 砂浆配合比按照施工配合比,施工配合附后。
3. 拌制方法:机械拌和,不的人工搅拌。
三施工1. 施工工艺:采用挤浆法。
每砌一块石料,均应先铺底浆,再放石块,经左右轻轻揉动几下后,再轻击石块,使灰缝砂浆被压实。
在已砌筑好的石料侧面安砌时,应在相临侧面先摸砂浆,后砌石,并向下及侧面用力挤压砂浆,使灰缝挤实,砌体被贴紧。
砌体外圈定位石和转角石应选择表面较平,体积较大的石块,浆砌时长短相间,并与里层石块咬紧,上下层竖缝错开,缝宽不大于4CM,分层砌筑应将大块石料用于下层,每处石块形状与大小应合适。
竖缝较宽者可塞小石子,但不能在石下用高于砂浆层的小石块垫。
排列时应将石块交错,坐实挤紧,尖锐突出部分应敲除。
2. 砌缝要求:砌体在层间,段间的垂直缝应相互交错,压叠成不规则的灰缝,每段上下层间及段间的垂直距离不小于8CM,在转角处不小于15CM。
勾缝用1:2的水泥砂浆,并应嵌入砌缝内约2CM,勾缝前应先清洗缝槽,用水冲洗湿润,勾缝应深浅一致,不应有瞎缝,丢缝,裂纹,黏结不牢等现象,应保证砌后的自然缝。
四其它要求1. 表面平整度:不大于2CM(用直尺靠)2. 外观:砌体表面平整,砌缝完好,无开裂现象,勾缝平顺无脱落现象。
泄水孔向外,无堵塞现象。
沉降缝整齐垂直,上下贯通。
3. 石料:⑴. 石料应经过挑选,质地均匀,无裂缝,不易风化;⑵. 石料的抗压强度不小于25Mpa。
⑶. 尽量选用较大的石料砌筑。
片石应具有两个大致平行的面,其厚度不易小于15CM,其中一条边长不小于30CM,,体积不小于0.01方。
砌筑时如用小片石垫平颠稳可不受此限制。
4.挡墙砌筑完成后,必须在顶面用水泥砂浆压顶,砂浆厚度为2-3CM。
浆砌片石锥坡施工顺序为:测量放样→基坑开挖→基础砌筑→坡面夯实→坡面砌筑→勾缝养护。
1、施工放样在桥台周围根据锥坡图纸设计尺寸和施工的需要进行测量放样。
其测量精度要符合规范要求.2、基础开挖根据测量放样尺寸开挖基坑,挖到设计基底标高后,人工配合蛙式夯对基底按要求进行夯实。
3、基础砌筑砌筑时首先按照设计图纸宽度要求挂线开始砌筑。
砌块在使用前必须浇水湿润,表面如有泥土、水锈,应清洗干净。
砌筑基础的第一层砌块时,如基底为岩层或混凝土基础,应先将基底表面清洗、湿润,再坐浆砌筑;砌体应分层砌筑;各砌层应先砌外圈定位行列,然后砌筑里层,外圈砌块应与里层砌块交错连成一体。
各砌层的砌块应安放稳固,砌块间应砂浆饱满,粘结牢固,不得直接贴靠或脱空.砌筑时,底浆应铺满,竖缝砂浆应先在已砌石块侧面铺放一部分,然后于石块放好后填满捣实。
用小石子混凝土塞竖缝时,应以扁铁捣实。
砌筑上层块时,应避免振动下层砌块。
砌筑工作中断后恢复砌筑时,已砌筑的砌层表面应加以清扫和湿润.4、坡面夯实基础砌筑完成后,根据锥坡设计坡度进行刷坡,并人工进行夯实,最后均匀铺设一层砂砾垫层。
5、坡面砌筑砌体外露面镶面种类应符合设计规定,砌体外露面应进行勾缝,并应在砌筑时靠外露面预留深约20mm的空缝备作勾缝之用。
6、砌体勾缝及养护1)砌体勾缝,除设计有规定者外,一般可采用凸缝或平缝。
浆砌较规则的块材时,可采用凹缝.2)勾缝砂浆强度不应低于砌体砂浆强度。
3)石砌体勾缝应嵌入砌缝内约20mm深。
缝槽深度不足时,应凿够深度后再勾缝.干砌片石勾缝时,应嵌入砌缝20mm以上。
4)干砌片石护坡、锥坡的勾缝,宜待坡体土方稳定后进行,除设计有规定外,一般可做平缝。
5)浆砌砌体,应在砂浆初凝后,洒水覆盖养生7~14d。
养护期间应避免碰撞、振动或承重.二、材料的要求片石:厚度不应小于150mm(卵形和薄片者不得采用).用做镶面的片石,应选择表面较平整、尺寸较大者,并应稍加修整.块石:形状应大致方正,上下面大致平整,块石用做镶面时,应由外露面四周向内稍加修凿。
