永大XDR门机调试

  • 格式：doc
  • 大小：239.50 KB
  • 文档页数：7

XDR门机系统方法 页 次 1/7 版次 1.0 分类编号 关 连

一、适用范围： 安装调试阶段电梯，XDR门机系统，且采用安装调试用SANN小键盘（SANN使用说明详见附件）。 二、适用人员： 安装调试人员。 三、XDR门机系统搭配 1、门机控制板采用XDR PCB。 2、门机马达采用吉亿PM门机马达（含编码器） 3、门机机械结构基本沿用同步式或异步式门机，寸法调整一致。 4、在轿门门头位置新增感应开关，于门机关闭时修正门机位置。 四、XDR PCB简介

项次 符号名称 用途 1 SW 感应开关接口 2 CUT 门止信号线接口 3 OPCL 开关门信号线接口 4 5V RE 马达编码器接口 5 ACIN AC 110V电源输入线接口 6 LMC SANN小键盘通讯接口 7 SWOUT 信号输出接口 8 MOTOR 马达动力线接口 9 RESET 按键（复位） 10 TRIP_TEST 按键（测试） 11 SETUP 拨键开关

作 成 审 查 认 可 小键盘调试PM马达门机系统方法 页 次 2/7 版次 1.0 分类编号 关 连

五、安装调试作业步骤 1、确认以下接线已完成： （1）门机马达线接XDR PCB的MOTOR接口。 （2）感应开关线接XDR PCB的SW接口，棕、蓝、黑分别对应接SW的1、2、3脚。 （3）SANN小键盘数据线上的9 PIN绿色公头接口接XDR上编码器接线接口5V RE。(XDR PCB为B1版) （4）编码器线接SANN小键盘数据线上的9 PIN绿色母头接口。(XDR PCB为B1版) 若XDR PCB为B2版及以上时，步骤（3）、（4）免除，直接将编码器线接到5V RE上即可。 （5）SANN小键盘数据线上的黑色圆头接口接XDR的LMC接口。 2、拆除OPCL和CUT接口上的接线。 3、门机编码器规格设定确认： （1）采用光电编码器时，SETUP的PIN 4拨OFF。 （2）采用此编码器时，SETUP的PIN 4拨ON。

编码器规格 门机马达外壳颜色 SETUP的DIP 4设定 光电编码器（2500线） 蓝 OFF 磁编码器 （1024线） 黑 ON

若改变DIP4之设置，需按RESET按键复归一次。 4、磁极测定 （1）将门刀与门机皮带分离，皮带上的门刀连接点转到合适位置，保证在做磁极矫正，马达转动时，可避免皮带上的门刀连接点不会转到马达轴位置，造成干涉。 （2）SANN上电后默认如图（1）显示:

图（1） 图（2） （3）轻按一次 “↓”键，切换到图（2）界面，按“ENTER”键进入XDR门机调试功能子菜单，默认如图（3）显示，MegTest表示磁极测定功能。 （4）再次按“ENTER”键，显示为图（4）,磁极测定准备状态，若按“ESC”键会退出磁极测定准备状态，回到图（3）界面。

图（3） 图（4） 图（5） （5）如上图（4），继续按“ENTER”键，如图（5）显示，开始磁极测定，门机马达会自动旋转3圈左右后停止。若测试成功会如图（6）显示。等待约12秒，画面会切换为图（7）显示，磁极测定完成！

图（6） 图（7） 图（8） （6）按“ESC”键，会退回到图（4）状态，再按一次“ESC”键，退回到图（3）状态。 备注一：若测试失败，如图（8）显示。依上述步骤（6），可退回到图（3）状态。测试失败，一般是有门机故障。请参照下面的“门机故障读取和清除”部分操作,读取故障码，排除故障后才可重新磁极测定。

1MPU2

XDR

1MegTestMegTest

ENTERMegTest

TESTING

MegTestOKMegTestwait…MegTest

FAILE 小键盘调试PM马达门机系统方法 页 次 3/7 版次 1.0 分类编号 关 连

5、行程测定 （1）磁极测定成功后，才可进行行程测定。 （2）将门刀与门机皮带连接恢复；在图（3）状态下，按一次 “↓”键，切换到图（9），DisTest表示行程测定功能。

图（9） 图（10） 图（11） （3）按“ENTER”键，如图（10），进入行程测定准备状态。 （4）再一次按“ENTER”键，如图（11），开始行程测定。门机系统自动开门到底，再关门到底。 （5）若测试成功，显示图（12）状态。等待约12秒后，显示图（13），行程测定完成！

图（12） 图（13） 图（14） （6）按“ESC”键，会退回到图（10）状态，再按一次“ESC”键，退回到图（9）状态。 备注二：若测试失败，如图（14）显示。依上述步骤（6），可退回到图（9）状态。测试失败，一般是有门机故障。请参照下面的“门机故障读取和清除”部分操作,读取故障码，排除故障后才可重新行程测定。 6、恢复接线 （1）恢复OPCL和CUT接线 （2）恢复编码器接线。（XDR PCB为B1版时） 7、门机调试完毕。

六、门机故障读取和清除 1、在图（3）或图（9）状态，按 “↓”键至图（15），ER CODE表示门机故障码读取和清除功能。

图（15） 图（16） 图（17） 2、按“ENTER”键，如图（16），图中的EX表示故障代码，其中X为0—9、A—G，例如X为0表示 门机有E0故障。 3、若X为G，即故障代码是EG，表示无故障，如图（17） 4、在图（16）状态下，若按“ENTER”键，做故障清除动作，若按“ESC”返回至图（15） 也可通过按一次“RESET”按键，做故障清除动作。 5、故障代码一览表如下：

2DisTest

3ER CODE

DisTestENTERDisTestTESTING

DisTestOKDisTestwait…DisTest

FAILE

ER CODE EXER CODE

EG 小键盘调试PM马达门机系统方法 页 次 4/7 版次 1.0 分类编号 关 连

故障码 故障描述 处理方式 E0 磁极未测定运行 1.作磁极测定时一定要将OPCL线拔掉 2.作过磁极和行程后，再将OPCL接上，或再允许电梯到平层区和开关门。

E1 上电运行磁极位置测定失败 1.磁极测定时确保马达运转顺畅，不能有外力阻挡 2.重新进行磁极测定

E2 磁极偏差过大 1.检查门机编码器固定是否有松动 2.重新进行门机磁极测定，作磁极测定时一定不能带轿门作，轿门与门机皮带连接机构要从皮带上分离

E3 运转状态错误 1.关送电一次或按“RESET”一次 2.更换XDR PCB

E4 皮带断裂或未接妥 1.检查门机皮带

E5 复位开关失效(行程测定) 1.检查轿门门头位置感应开关接线是否正确？ 2.感应开关不良，更换

E6 Encoder AB断线或未接妥 1.检查编码器接线 2.更换编码器

E7 马达或Encoder配错线 1.马达至XDR的MOTOR接口接线顺序 2.检查编码器至XDR的5V RE接线顺序

E8 Encoder Z 断线 1.检查编码器接线 2.更换编码器

E9 EEPROM读写错误 1.关送电一次或按“RESET”一次 2.更换XDR PCB

EA 过电流 1.检查开关门是否受阻 2.重新进行磁极矫正 3.更换XDR PCB

EB 低电压故障(<85V) 1.检查XDR上的ACIN第1、2间交流电压

EC 通讯故障 1.XDR上SWOUT至SDCGB上DRMC1或DCMC2(千鸟THROUGH电梯)接线 2.更换XDR PCB

ED 故障预留

EE 故障预留 EF 故障预留 EG 无故障 小键盘调试PM马达门机系统方法 页 次 5/7 版次 1.0 分类编号 关 连

七、常见问题解答 1、什么情况下需做磁极测定？ （1）现场第一次安装调试、更换编码器、马达或者XDR PCB时，必须做磁极测定。 （2）并且磁极测定后，也必须重新行程测定，门机方可进入正常使用。

2、门机可正常走行，机械结构上并无干涉但走行速度很缓慢，这是为何？ （1）门机安装调试完毕，若断电之后的走行中一直未检测到感应开关，则持续走慢速；故需检查感应开关是否工作正常。

3、已作过门机磁极和行程，需要清除重新做，如何清除？ （1）将XDR上的SETUP第1—4PIN都拨至ON （2）长按TRIP_TEST按键3秒以上 （3）将XDR上的SETUP第1—4PIN恢复 （4）短按RESET按键一次，清除完成。

4、作门机磁极测定时，测定失败，或自动开关门时，开关门失败，查看门机故障代码是E0，如何处理？ （1）做门机磁极测定时，必须将OPCL和CUT线拔掉。 （2）未作磁极测定，让电梯自动开、关门，也会有EO故障，必须进行门机磁极和行程测定一次。

5、作门机行程测定时，测定失败，或自动开关门时，开关门失败，查看门机故障代码是E5，如何处理？ （1）检查感应开关是否已安装。 （2）感应开关线未接或接线顺序错误，正确接法感应开关线棕、蓝、黑分别接XDR上SW的1、2、 3脚 （3）感应开关不良，通常门关到底，感应开关上的红色指示灯应点亮，更换感应开关。

6、电梯自动开关门失败，查看故障代码是E2,如何处理？ （1）磁极偏差过大，必须重新进行门机磁极和行程测定一次 （2）作磁极测定时，一定要将门刀与皮带脱离。若未脱离，马达要带动轿门，马达负重太大，作出 的磁极通常偏差较大。

7、作门机磁极测定时，测定失败，或自动开关门时，开关门失败，查看门机故障代码是E1，如何处理？ （1）磁极测定时，马达运转要顺畅，不能受到外力阻扰，例如：皮带上的门刀连接点转到马达轴位 置，阻扰马达继续运转。 （2）重新进行磁极测定。

合集下载

门机的电气接线及调试

门机的电气接线及调试

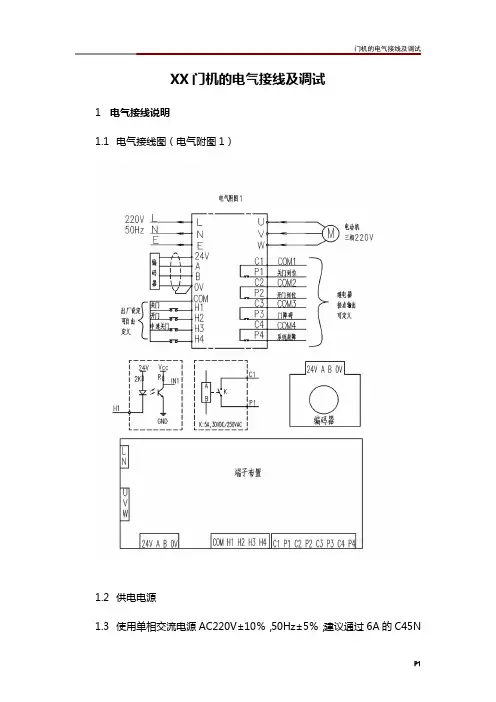

XX门机的电气接线及调试1电气接线说明1.1电气接线图（电气附图1）1.2供电电源1.3使用单相交流电源AC220V±10％，50Hz±5％；建议通过6A的C45N等向门机供电。
