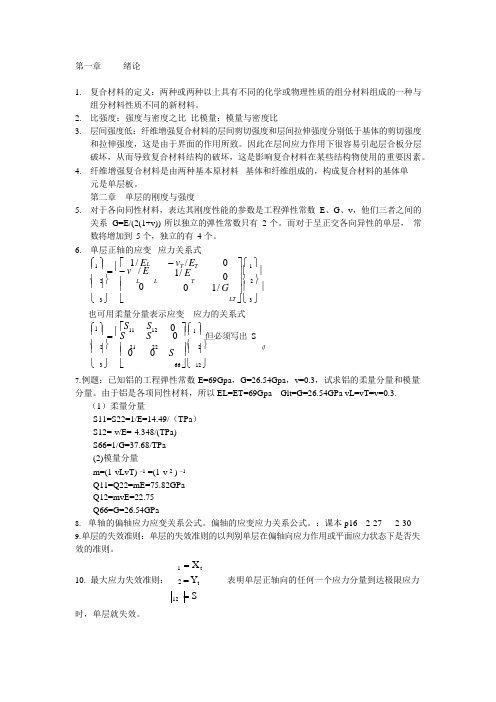

第一章 绪论1. 复合材料的定义：两种或两种以上具有不同的化学或物理性质的组分材料组成的一种与组分材料性质不同的新材料。

2. 比强度：强度与密度之比 比模量：模量与密度比3. 层间强度低：纤维增强复合材料的层间剪切强度和层间拉伸强度分别低于基体的剪切强度和拉伸强度，这是由于界面的作用所致。

因此在层间应力作用下很容易引起层合板分层破坏，从而导致复合材料结构的破坏，这是影响复合材料在某些结构物使用的重要因素。

4. 纤维增强复合材料是由两种基本原材料 基体和纤维组成的，构成复合材料的基体单元是单层板。

第二章 单层的刚度与强度5. 对于各向同性材料，表达其刚度性能的参数是工程弹性常数 E 、G 、v ，他们三者之间的关系 G=E/(2(1+v)) 所以独立的弹性常数只有 2 个。

而对于呈正交各向异性的单层， 常数将增加到 5 个，独立的有 4 个。

6. 单层正轴的应变 应力关系式 ⎧1 ⎫ ⎡ 1/ E L - v T / E T 0 ⎤⎧1 ⎫ ⎪ ⎪ = ⎢- v / E 1/ E 0 ⎥⎪ ⎪ ⎨ 2 ⎬ ⎢ L L T ⎥⎨ 2 ⎬ ⎪ ⎪ ⎢ 0 0 1/ G ⎥⎪ ⎪⎩ 3 ⎭ ⎣ LT ⎦⎩ 3 ⎭也可用柔量分量表示应变 应力的关系式 ⎧1 ⎫ ⎡S 11 S 12 0 ⎤⎧1 ⎫ ⎪ ⎪ = ⎢S S 0 ⎥⎪ ⎪ 但必须写出 S ⎨ 2 ⎬ ⎢ 21 22 ⎥⎨ 2 ⎬ ij ⎪ ⎪ ⎢ 0 0 S ⎥⎪ ⎪⎩ 3 ⎭ ⎣ 66 ⎦⎩ 12 ⎭ 7. 例题：已知铝的工程弹性常数 E=69Gpa ，G=26.54Gpa ，v=0.3，试求铝的柔量分量和模量分量。

由于铝是各项同性材料，所以 EL=ET=69Gpa Glt=G=26.54GPa vL=vT=v=0.3.（1）柔量分量S11=S22=1/E=14.49/（TPa ）S12=-v/E=-4.348/(TPa)S66=1/G=37.68/TPa(2)模量分量m=(1-vLvT) -1 =(1-v 2 ) -1Q11=Q22=mE=75.82GPaQ12=mvE=22.75Q66=G=26.54GPa8. 单轴的偏轴应力应变关系公式。

复合材料结构设计
复合材料结构设计是指通过合理的结构设计来达到理想的力学性能和使用要求。

下面将以复合材料汽车车身结构设计为例，简要介绍复合材料结构设计的主要内容和步骤。

首先，在复合材料结构设计前需要明确设计目标和要求，包括车身的总质量要求、刚度要求、强度要求、疲劳寿命要求等。

同时还需要确定复合材料的成本、可制造性和可靠性等指标。

接下来，需要根据设计要求进行初步布局和尺寸参数的选择。

这一步需要考虑到复合材料的强度、刚度和冲击性能等特点，合理确定各部位的材料的取向和层厚。

在布局和尺寸参数确定后，可以进行结构的初步设计。

这一步主要包括结构的整体设计和细节设计。

整体设计时，需要考虑复合材料的各向异性和受力性能，合理安排部件的布置和材料的取向。

细节设计时，需要考虑结构中的连接、接头和孔洞等细节，并进行适当的优化设计。

在设计过程中，还需要进行强度校核和疲劳寿命估算。

强度校核时，需要根据材料的力学性能参数和结构的应力分布，计算各部位的应力和变形，并与材料的极限强度和弹性模量进行比较。

疲劳寿命估算时，需要根据复合材料的疲劳性能参数，计算各部位的疲劳寿命，并与要求的寿命进行比较。

最后，设计完成后需要进行结构的验证和试验。

验证时，可以使用有限元分析等数值方法对结构进行模拟计算，评估结构的
强度和刚度性能。

试验时，可以使用物理试验的方法对结构进行加载测试，验证结构的实际性能。

综上所述，复合材料结构设计是一个综合性的工程问题，需要考虑材料的特性、结构的力学性能和使用要求等多个方面。

通过合理的结构设计和验证，可以达到理想的力学性能和使用要求。

《复合材料结构设计》教学大纲课程编号：B03080600课程名称：复合材料结构设计英文名称：Architectural Design of Composites课程性质：限选课学时/学分：32/2考核方式：考核内容分为两个部分，即平时成绩（占总成绩的30%）和考试成绩（占总成绩的70%）选用教材：《复合材料结构设计》，王耀先编，化学工业出版社出版，2001年先修课程：复合材料导论、复合材料学、复合材料聚合物基体后继课程：高性能纤维制备及应用、复合材料与工程前沿、纳米复合材料、功能复合材料适用专业及层次：复合材料与工程本科一、课程目标通过本课程的学习，使学生具备下列能力：1.能够准确理解复合材料力学研究、复合材料结构力学研究以及复合结构设计中有关力学的一般规律和基本概念；2.能够运用复合材料结构设计中的基本原理、基本方法，进行复合材料结构设计和新产品开发的基本技能；3.能够把握国内外复合材料结构设计的新技术及工业生产情况；4.能够掌握一种常用的计算机辅助设计软件，进行计算机辅助设计。

三、教学基本内容第一章绪论（支撑课程目标1、4）1.1复合材料的发展与现状1.2复合材料的分类1.3 复合材料力学性能特点1.4复合材料结构设计的特点要求学生：了解复合材料的发展与现状、掌握复合材料的基本概念及分类；掌握复合材料力学性能特点；掌握复合材料结构设计的特点。

第二章单层的刚度与强度（支撑课程目标1、2）2.1 基本概念2.2 单层的刚度2.3 单层的偏轴刚度2.4单层的强度2.5单层的三维应力一应变关系要求学生：掌握正轴、正交各项异性等基本概念；掌握单层刚度的表示方法及应力-应变关系、应变-应力关系推导；单层偏轴刚度与正轴刚度推导；单层强度的表示方法及基本强度准则。

第三章层合板的刚度与强度（支撑课程目标1、2）3.1 层合板简化表示方法3.2 对称层合板的面内刚度3.3 对称层合板的弯曲刚度3.4 一般层合板的刚度3.5 层合板的强度要求学生：掌握层合板简化表示方法；掌握对称层合板面内刚度，层合板强度表示方法及失效准则第四章复合材料结构分析（支撑课程目标1、2）4.l复合材料结构分析的基本问题4.2复合材料梁4.3夹层结构分析4.4复合材料板的弯曲分析要求学生：掌握复合材料结构分析的基本问题，三大方程；复合材料梁、板弯曲分析第五章复合材料连接（支撑课程目标1、2、3）5.1复合材料连接方式5.2胶接连接5.3机械连接要求学生：掌握复合材料胶接连接、机械连接特点、连接方式。
