煤粉细度测定与哈氏可磨概述

煤炭、焦炭可磨性如何测量鹤壁市冶金机械仪器公司--马跃骋原煤被研磨成粉的难易程度称为可磨性，研磨成粉难易程度的指标称为可磨性系数。

其物理意义是：一定量风干状态下的标准煤样与待测煤样，从相同原始粒度磨碎到相同细度时所耗能量之比即称可磨性系数Kkm。

一般标准煤样是一种难磨的无烟煤，耗电量较大。

越易磨的煤，耗电量越小，其可磨性系数就越大。

按照上述原理测定可磨性系数是很困难、很复杂的。

一般都是以上述原理为基础，采用较简单方法测定可磨性系数。

过去我国是沿用原苏联全苏热工研究院的测定方法，符号KVTI现在我国已规定使用哈德罗夫法测定可磨性系数，简称哈氏可磨性系数，符号HGI。

哈氏可磨性系数测定时，是将规定粒度的50g煤样放在微型中速磨煤机内研磨60±0.25转(约3分钟)，取出筛分20分钟，按下式确定哈氏可磨性系数HGI HGI=6.93G+13式中G--通过孔径为71μm筛子的煤粉质量，g。

KVTI与HGI之间的关系可用下式表示KVTI=0.034(HGI)1.25+0.61我国原煤的KVTI多在0.8-2.0之间，一般KVTI 1.2的煤称难磨煤，KVTI 1.5的煤称易磨煤。

鹤壁市冶金机械仪器有限公司专业研制生产煤的哈氏可磨性指数测定仪，是我国首批研制单位，取得国家煤炭科学研究院的认可。

CHK-60型煤的哈氏可磨性指数测定仪，依照国标GB2565《煤的可磨性指数测定方法》(哈德格罗夫法)的要求设计制造的，并不断优化革新，在不改变主体结构的条件下优化设计，由原来繁琐的手工操作，改为机体和研磨碗底部增添了顶推式上碗结构，改用电子数显式转数控制器，解决了操作时手托上碗的笨重劳动，并提高了测定仪的可靠性，使其成为更新换代的新产品。

二、仪器的用途CHK-60型煤的哈氏可磨性指数测定仪，是专供测定烟煤和无烟煤可磨性的一种仪器。

测定结果用哈氏可磨性指数表示，指数越大，表明越容易磨碎。

该仪器的测定结果能够正确地反映煤磨碎的难易程度，为磨煤机的设计和运行提供依据。

哈氏可磨仪
产品描述:
哈氏可磨仪是煤质化验精密仪器之一，专门用于检测煤的相对硬度或煤的可研磨特性。

产品的制造根据ASTM的D-409标准要求，并且与ISO对煤炭和焦炭的哈氏可磨系数测量规范保持一致。

哈氏可磨仪是一个小型的滚珠研磨机。

仪器的顶部是一个固定的水平放置的钢制研磨盒。

在研磨盆的底部是传动带，驱动研磨盆内的8个钢球，来达到研磨煤样的目的。

8个钢球在旋转的环形轨道中自转。

转速是20转/分钟。

该转速受传动皮带带速的影响。

传送带的承受重量是29公斤，即钢球和煤样的总重量应该控制在29公斤内。

传送带的转数由一个计数器/开关组合来记录。

在转速达到每分钟60转的时候，仪器自动停止转动，完成检测。

仪器的设计和制造结构十分合理，便于煤样的装载，同时可以保证分析结果的可靠性和准确性。

哈氏可磨仪由高质量，耐磨的材料制成，客户易于维护。

1.91-9139-02 - 4.75mm
2.91-9139-10 - 1.18mm
3.91-9139-14 - 600 microns (.60mm)
4.91-9139-26 - 75 microns (.075mm)
The Sieves are 8" Diameter x 2 5/8" Overall Height - 2" to Depth of Cloth.
以上为各种筛板孔的直径，即最小出料粒度。

、
巷道风量 澎 ・ ／ ｓ
１５ ２ ６ ．
等积孔／ ２ ｍ
风量 ／ｍ ． ‘５’
图２ 风压一风量特征曲线
通过实际测量所得到的矿井所有巷道摩擦阻力 系数大部分属于正常值范围， 个别系数值偏大。引 起异常值的主要原因是测定时主要巷道存在漏风， 风量读数产生误差、 一些巷道内有堆积物、 巷道长度 取值与实际长度值的偏差等因素影响。
３ 结论 从矿井通风等积孔计算结果看， 目前矿井通风
仍处在比较容易时期。矿井的通风阻力分布不够均
２２ 矿井主要通风机性能 ． 该矿现有的主要通风机型号为 １ Ｎ． Ｋ８ｏ２。根 ５ ７
据对主要通风机的实测研究结果， 该风机风量一风 压的性能曲线（ 只列了一组风量一风压性能曲线） 如图２ 所示， 说明目前主扇的工作性能状态正常。 （ 下接第 ４ ２页） 使用 Ｃ＋＋，Ａ Ｉ ＢＳ Ｃ等比较复杂的计

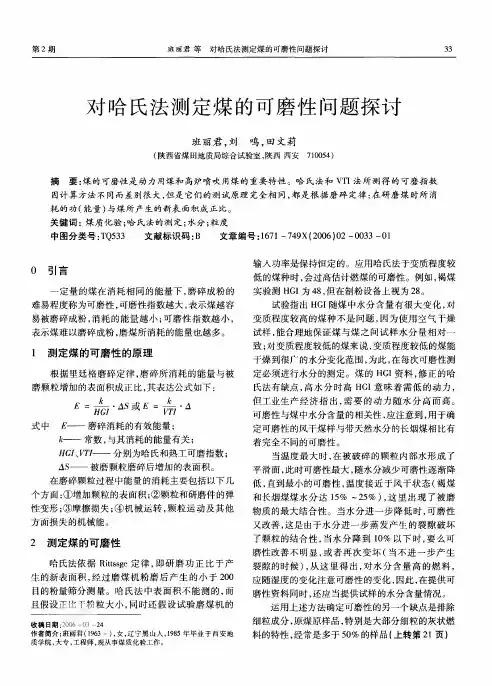

作者简介： 班丽君（９３ ）女， １ 一 ， 辽宁黑山人， ８ 年毕业于西安地 ６ １５ ９
质学院， ， 大专 工程师， 现从事煤质化验工作。
第２ 期
杨义辉 唐恩贤 黄陵矿业集团公司一号煤矿现行通风系统分析
２ 矿井目前通风状况
２１ 矿井等积孔及通风巷道摩擦阻力系数 ． 矿井等积孔计算参数和计算结果见表 ２其矿 ， 井等积孔大于 １５说明目 ．， 前矿井通风难易程度属 于容易时期。
３ 结语
从分析得出， 一般所采用的方法没有确定被研
磨物质的特性， 而仅仅是确定了研磨机械的破碎能
力， 用一种研磨方式所确定的可磨性不可能用一个
表２ 黄陵一号煤矿等积孔的计算结果
通风阻力 Ｐ ／ａ
１ ９． ９ ０ ９
３０ ０奉 ０
ａ。 全５＂ ２ ７ 一

煤的可磨性指数测定方法(哈德格罗夫法)GB2565—2014代替 GB2565—1998Determination of grindability index of coal(Hardgrove method)前言本标准按照GB/T1.1-2009给出的规则起草。

本标准代替GB/T2565-1998《煤的可磨性指数测定方法(哈德格罗夫法)》。

本标准与GB/T2565-1998相比主要变化如下:一增加了引言、试剂和材料、试验报告(见引言,第4章,第11章)；一增加了制样过程中对煤样进行空气干燥的要求(见6.2)；一增加使用一元线性回归方程计算出哈氏可磨性指数(见附录C的C.2)。

本标准使用重新起草法修改采用ISO5074:1994<硬煤-哈德格罗夫可磨性指数的测定方法>。

本标准与ISO5074:1994相比在结构上有所调整,附录A中列出了本标准与ISO5074:1994的章条编号对照一览表。

本标准与ISO5074:1994相比存在技术性差异,这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线(l)进行了标示,附录B中给出了相应技术性差异及其原因的一览表。

本标准由中国煤炭工业协会提出。

本标准由全国煤炭标准化技术委员会(SAC/TC42)归口。

本标准起草单位:煤炭科学研究总院检测研究分院、神华销售集团有限公司。

本标准主要起草人:杨华玉、张云红、张宝青、薛俊海、王振华。

GB/T2565-1998历次版本发布情况为:-GB2565-1981;GB2565-1987。

引言煤的可磨性指数是煤的物理一机械(如硬度、强度)等性能的综合体现,,一般采用哈德格罗夫法(哈氏可磨性指数测定仪,简称哈氏仪)测定煤的可磨性指数,测定煤的可磨性指数目的是评价煤研磨成粉的难易程度。

影响煤的可磨性指数测定结果可靠性的两个重要的因素是煤样制备方法(煤样的粒度范围)和煤中的水分含量。

煤的可磨性指数可以用来评估工业用磨煤机的产率和能耗。
