列管式换热器结构设计
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克

（2）根据不同的目的，换热器可以是热交换器、加热器、 冷却器、蒸发器、冷凝器等。
（3）衡量一台换热器好坏的标准。
a.先进性 传热效率高，流体阻力小，材料省
b.合理性 可制造加工，成本可接受
c.可靠性 满足操作条件 ,强度足够,保证使用寿命
化工生产对换热设备提出的要求是： 传热效率高，流体阻力小； 强度、刚度、稳定性足够； 结构合理，节省材料，成本较低； 制造、装拆、检修方便等。

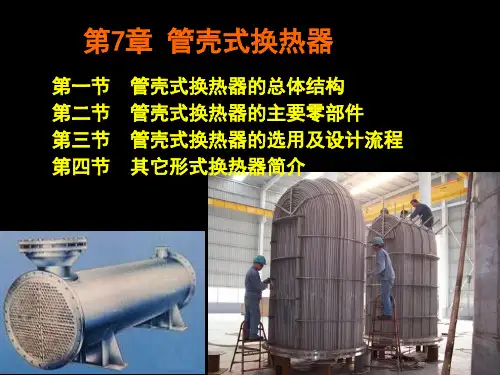

第一节 管壳式换热器的总体结构
一、概述
（4）任何一种换热器不可能十全十美。 板式换热器传热效率高、金属消耗量低，但流体阻力大、强度 和刚度差，制造、维修困难。 列管式换热器虽在传热效率、紧凑性、金属消耗量等方面均不 如板式换热器，但其结构坚固、可靠程度高、适应性强、材料 范围广，因而目前仍是石油、化工生产中，尤其是高温、高压 和大型换热器的主要结构型式。
二、管壳式换热器的种类及其结构
管壳式换热器是把换热管束与管板连接后，再用筒体与管箱包 起来，形成两个独立的空间：管内通道及与其相贯通的管箱，称为 管程空间；换热管外的通道及与其贯通的部分，称为壳程空间。
1 列管式换热器的主要结构： 横 向
壳体、管板、管束、顶盖（封头）、挡板 纵 向
2 列管式换热器的工作原理：
3）、缺点：填料处易泄漏。 4）、适用场合： 4MPa 以下，且不适用于易挥发、易
燃、易爆、有毒及贵重介质，使用温度受填料的物性 限制。
列管式换热器 种类
优点
缺点
固定管板式
管外清洗困难； 结构较简单，造价较低，相对 管壳间有温差应力存在； 其 它 列 管 式 换 热 器 其 管 板 最 薄 。当两种介质温差较大时必须
1-管箱(A,B,C,D型);2-接管法兰;3-设备法兰;4-管板;5-壳程接管;6-拉杆;7-膨胀 节;8-壳体;9-换热管;10-排气管;11-吊耳;12-封头;13-顶丝;14-双头螺柱;15-螺 母;16-垫片;17-防冲板;18-折流板或支承板;19-定距管;20-拉杆螺母;21-支 座;22-排液管;23-管箱壳体;24-管程接管;25-分程隔板;26-管箱盖

化工原理课程设计
———列管式换热器
第1页 ，共79页。
一、设计方案的确定
1、换热器类型的选择 2、流动空间的选择 3、流速的确定 4、流动方式的选择 5、流体出口温度的确定
二、列管式换热器的结构
三、列管式换热器设计计算
第2页 ，共79页。
1、换热器类型的选择
固定管板式换热器
固定管板式换热器管束连接在管板上 ，管板与壳体焊接。
第3页 ，共79页。
优点： 1）传热面积比浮头式换热器大20%-30%； 2） 旁路漏流较水； 3）锻件使用较少； 4） 没有内漏。
缺点： 1） 不适用于换热管与壳程圆筒的热膨胀变形差很大 的场合 ， 管板与管头之间易产生温差应力而损坏； （为了减少热应力 ，通常在固定管板式换热器中设置 柔性元件． 如： 设置膨胀节． 来吸收热膨胀差）
力之和 。一般进 、 出口阻力可忽略不计 ， 故管程总阻力的计算式为
每程直管阻力；
每程回弯阻力
式中 ΔPi 、ΔPr------分别为直管及回弯管中
因摩擦阻力引起的压强降 ，N/m2
Ft-----结垢校正因数 ，无因次 ，对于φ25×2.5mm的管子 ，取为1.4，
对于φ19×2mm的管子 ，取为1.5；
圆缺形
第21页 ，共79页。
. 圆盘形
两相邻挡板的距离(板间距)h为外壳内径D的(0.2~ 1)倍 。板间距过小 ，不便于制造和检修 ，阻力也较 大 。板间距过大 ，流体就难于垂直地流过管束 ，使 对流传热系数下降。
我国系列标准中采用的挡板间距为：
固定管板式有100mm ， 150mm ，200mm ，300mm ，450mm ，600mm ， 700mm七种
第20页 ，共79页。

的圆度 线 度 Dmax-Dmin
•
线
DN
• 要求更<
表 2- 23。
<4.5mm
1格000)。L 且对壳•体的内<
<6mm
差 00 )L 同 一断面上的直径差列于
表2 - 2 3
壳体同一断面上的直径差
壳体内径过大或圆度误差会引起壳程介质短路而降低换热效率 。壳体的直线 度误差会影响管束的抽装 ，对其要求列于表 2-24。
表 2-24 壳体的直线度要求
2. 管板
管板的作用是固定管子的。一般采用 Q235、20等碳素钢和16Mn、15MnV 等低合 金钢制作；可以用锻件或热轧厚钢板作坯料 ，当管板的厚度较大时 ，原则上使用锻 件 ， 因为钢板愈厚 ，其轧压比愈小 ，钢板内部缺陷存在的可能性愈大 。 管板是典型的群孔结构 ，单孔质量会影响管板的整体质量 ，所以孔加工方法的选择 至为重要 。群孔加工有下列方法：
2-26。
3. 折流板
下图为最常用的 20%DN 圆缺高度的弓形折流板，为保证加工精度和效率， 常将圆板 坯以 8～10 块为一叠进行钻孔和切削加工外圆 ，折流板孔的允许 偏差列于表 2-26。
4. 管子
换热器的管表面就是传热面积。常用管子外径 10~57 (mm)；其长度一 般用 2000 、 3000 、6000(mm)等 。管子应作下列试验： 以管子数的 5％ ，且 不少于 2 根作 力 、硬度 和扩口等抽样检验；进行水压试验（试验压力为 设计压力的(1.5 2)倍 ，合格者才可使用。
列管式换热器的典型制造工艺
制作人：Leo
1
目录
一、列管式换热器简介 1、壳体 2 、管板 3 、折流板 4 、管子
二、列管式换热器组装工艺 三、列管式换热器工艺流程
