电容器及隔离开关基础施工方案模板

  • 格式：doc
  • 大小：3.31 MB
  • 文档页数：23

1 2020年4月19日

电容器及隔离开关基础施工方案 *****110kV输变电工程 电容器及隔离开关基础施工方案

*****工程有限公司 二〇一八年六月 文档仅供参考

3 2020年4月19日

目 录 目 录 .............................................................................................................. 3 一、编制依据 ................................................................................................. 1 二、工程概况 ................................................................................................. 2 三、施工准备 ................................................................................................. 2 3.1施工技术准备 ............................................................................................ 2 3.2施工人员准备 ............................................................................................ 3 3.3施工机械、工器具和材料准备 ................................................................. 3 3.4施工进度计划 ............................................................................................ 4 四、工艺流程 ................................................................................................. 5 4.1施工流程 ................................................................................................... 5 4.2施工工艺 ................................................................................................... 5 五、质量控制 ................................................................................................. 8 5.1 质量要点 ................................................................................................... 8 5.2 质量强制性条文执行 .............................................................................. 10 5.3质量通病防治措施： .............................................................................. 11 5.4标准工艺应用 .......................................................................................... 12 六、安全控制措施 ........................................................................................ 13 6.1施工安全技术措施 .................................................................................. 13 文档仅供参考 4 2020年4月19日

6.2 施工安全风险识别、评估及预控措施 .................................................... 16 七、环境保护和文明施工............................................................................. 17 7.1环境保护措施 .......................................................................................... 17 7.2文明施工、成品保护措施 ....................................................................... 18 文档仅供参考

1 2020年4月19日

电容器基础施工方案 一、编制依据 《建筑工程施工质量验收统一标准》(GB50300－ ) 《建筑地基基础工程施工质量验收规范》GB50202- 《建筑工程施工质量评价标准》GB/T 50375- 《输变电工程建设标准强制性条文实施管理规程》Q/GDW 10248.1— 《变电（换流）站土建工程施工质量验收规程》Q/GDW1183- 《混凝土结构工程施工质量验收规范》(GB50204－ ) 《混凝土强度检验评定标准》(GBT50107- ) 《电容器基础施工图》 《电容器隔离开关支架基础施工图》 《国家电网公司输变电工程质量通病防治工作要求及技术措施》国家电网基建[ ]19号 《国家电网公司电力建设工程施工技术管理导则》国家电网工（ )153号 《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187- 《施工现场临时用电安全技术规范》(JGJ46- ) 《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187- 《国家电网公司输变电工程施工安全风险识别、评估及预控措施》国网（基建/3）176- 《国家电网公司电力安全工作规程》（电网建设部分）国家电网安质（ ）212号 文档仅供参考 2 2020年4月19日

二、工程概况 *****110kV变电站工程本期施工1#、2#电容器组基础，位于变电站西北角，电容器基础为整版基础，基础最大截面长11.6m×宽4.2m，1#电容器组圆形基础直径为1.2m。2#电容器组圆形基础直径为1.3m。条形基础长1.2m宽0.3m。电容器组基础埋深-0.6m,电容器隔离开关支架基础最大截面长2.4m×宽1.2m,最小截面长0.7m×宽0.7m，电容器隔离开关支架基础埋深-1.7m。电容器组及电容器隔离开关支架基础采用C25混凝土，垫层为C15混凝土,基础必须一次浇筑完成，不得有施工缝。 三、施工准备 3.1施工技术准备

在组织施工前依据施工方案进行技术交底。技术交底内容要详细，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。施工技术交底要求： 1）、技术交底在项目开工前进行，瓦工、钢筋工、木工、普工、挖机司机必须参加交底。 2）、施工交底着重交待本工程的技术要点及注意事项，对重要结构或重要部位，工序详细介绍，必要时要以表格及附图说明。 3）、基坑开挖时，边坡采用放坡，防止边坡土坍塌，确保边坡稳定。 4）、电容器组基础及电容器隔离开关支架基础施工难点及特点：电容器隔离开关支架基础施工中的预埋螺栓及电容器基础预埋铁板，安装精度要求较高，施工质量和安装精度一旦出现问题，处理起来比较困难，将直接影响设备安装的速度和质量，是电容器组基础及电容器隔离开关支架基础施工的重文档仅供参考 3 2020年4月19日

点和难点。 3.2施工人员准备 序号 职务（工种） 姓 名 证书编号 备注 1 项目经理 ***** ***** 现场总指挥 2 技术负责人 ***** ***** 土建技术负责 3 施工员 ***** ***** 施工现场工程进度及施工协调

4 质检员 ***** ***** 施工质量检查，现场技术指导。

5 安全员 ***** ***** 施工安全、消防总负责、施工机械保障。 6 施工队人员 10人 已到现场

施工队说明：混凝土振捣手1名，泥工2人，木工2人，普工2人、钢

筋工2人、挖机操作手1人。 3.3施工机械、工器具和材料准备

1）、电容器组基础及电容器隔离开关支架基础均采用强度等级为C25自拌混凝土。 2）、电容器组基础及电容器隔离开关支架基础采用水泥：P·O42.5#。选用葛州坝水泥厂的水泥，检查出厂合格证及质量证明书，经试验单位检验合格后方可使用。 3）、碎石：20-40mm。选用当地石料厂,经试验单位检验合格后方可使用。。 4）、砂：中粗砂。选用襄阳砂厂,经试验单位检验合格后方可使用。 5）、HRB400 16、HPB300Φ10、HPB300Φ8钢筋进场检查合格证及出厂质量证明书，复试合格后使用。 6）、槽钢：[10型槽钢，槽钢进场检查合格证及出厂质量证明书。 7）、预埋钢板：250mm×250mm×14mm,进场检查合格证及出厂质量证

合集下载

电容结构工程施工方案

电容结构工程施工方案

电容结构工程施工方案一、项目概况二、施工方案概述1.施工范围：本施工方案涵盖电容结构工程的基础建设、设备安装、接地系统、防雷系统、动力线路以及监控和调试等方面的内容。

2.施工流程：a)基础建设：进行现场勘测和测量，制定基础建设方案，包括地基开挖、基坑支护、基础浇筑和基础检验等步骤。

b)设备安装：按照设计方案进行设备的安装和调试，包括电容器、断路器、接地设施以及监控和调试装置等。

c)线路安装：根据设计方案进行动力线路的布置和安装，确保电路的连通性和可靠性。

d)防雷系统：根据设计要求进行防雷接地装置的安装和调试，确保系统的可靠性。

e)监控和调试：进行电容结构的监控系统和调试装置的安装和调试工作，确保整个系统的正常运行和功能完善。

三、施工准备1.施工人员：组织专业的施工队伍，包括工程师、技术员、施工人员等，确保施工人员具备相应的资质和经验。

2.施工材料和设备：根据设计方案，准备相应的施工材料和设备，包括混凝土、封闭式电容器、断路器、电缆、电线等，确保材料和设备的质量和数量满足工程需要。

3.工程机械：组织必要的工程机械，包括挖掘机、起重机、混凝土搅拌机等，确保施工现场的机械化施工。

4.安全措施：制定相应的安全规范和施工方案，确保施工过程中的安全。

5.施工场地准备：清理施工场地，并设置合适的施工道路和场地标识，确保施工区域的安全和便捷。

四、施工方案1.基础建设：a)现场勘测和测量：对施工现场进行勘测和测量，确定土地和地质条件以及施工场地的大小和形态。

b)构造设计：根据勘测和测量结果，制定合适的基础建设方案，包括基坑开挖、基础浇筑和基础检验等工作。

c)基坑开挖和支护：根据设计方案进行基坑的开挖和支护工作，确保基坑的稳定和施工的安全。

d)基础浇筑和检验：按照基础设计方案进行基础的浇筑和检验工作，确保基础的质量和强度。

2.设备安装：a)设备安装和布线：根据设计方案进行设备的安装和布线工作，确保设备的正确安装和电路的连通性。

变电所施工方案【范本模板】

变电所施工方案【范本模板】

施工方案
一、工程概况
本工程为靖宇66KV泉城变电所改造工程，位于靖宇县靖宇镇，扩建高压配电室60平方米，变电器、避雷针、开关、隔离开关、电流互感器、电容器、电抗器等设备基础，电缆沟、所内修缮、临时道路。工程质量为优良。
工程总体安排:
根据本工程特点，安排施工顺序为：变电所改造工程→变压器、开关电流互感器、电容器、电抗器等设备基础工程→电缆沟、所内修缮、临时道路工程。
施工现场要符合声调管理及施工现场管理的有关规定，按城建部门批准的所占范围进行施工。
施工安全执行国家、省、市有关规定和安全技术操作规程。
施工方案
二、施工方案
(一）做好施工准备工作
1、进行调查研究本现场的环境、水、电、交通等情况，做到施工前心中有数。
2、做好专向施工用电方案.
3、做好材料、设备、半成品的订货、生产计划工作.
2、做好安全检查记录与隐患整改。
3、对安全生产的好坏进行奖惩：凡在安全生产中成绩突出，给予奖励。经教育不改的给予处分直至追究刑事责任.
安全及保证措施
四、现场安全色标管理制度:
1、现场执行安全色标制度。
2、现场悬挂安全警示标志牌.
3、教育施工人员理解各种警示标志牌的含意。
五、安全事故的预防：
1、提高机械化、自动化生产手段,减轻工人劳动强度。
4、进行材料的试验、检验工作。
5、做好与本工程有关的各项技术准备工作。如：图纸会审、施工组织设计、施工预算、技术及安全交底、冬季施工措施、基坑支护、模板安拆、施工用电等施工方案。
（二）总体施工方法
遵循“先维护、后拆除,先土建、后安装，先结构、后装饰”的原则进行施工.施工现场场地狭小，合同工期临近冬季施工，根据我公司现有机械装备及人员配备状况，尽力保质、保量完成此项任务。
断路器、隔离开关施工方案

断路器、隔离开关施工方案

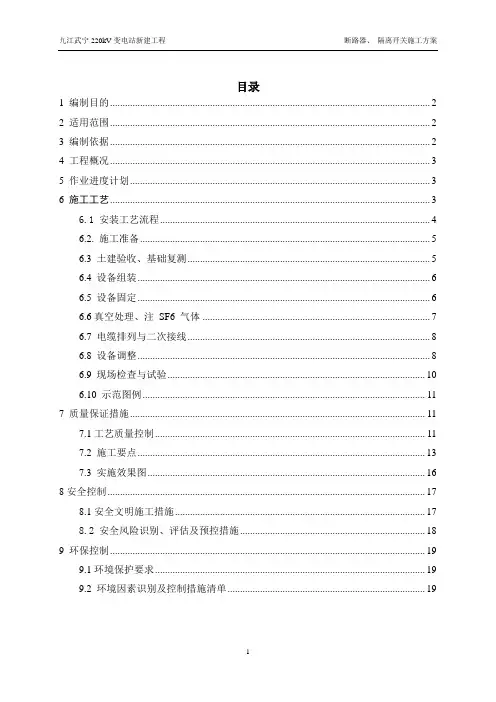

目录1 编制目的 (2)2 适用范围 (2)3 编制依据 (2)4 工程概况 (3)5 作业进度计划 (3)6 施工工艺 (3)6.1 安装工艺流程 (4)6.2. 施工准备 (5)6.3 土建验收、基础复测 (5)6.4 设备组装 (6)6.5 设备固定 (6)6.6真空处理、注SF6 气体 (7)6.7 电缆排列与二次接线 (8)6.8 设备调整 (8)6.9 现场检查与试验 (10)6.10 示范图例 (11)7 质量保证措施 (11)7.1工艺质量控制 (11)7.2 施工要点 (13)7.3 实施效果图 (16)8安全控制 (17)8.1安全文明施工措施 (17)8.2 安全风险识别、评估及预控措施 (18)9 环保控制 (19)9.1环境保护要求 (19)9.2 环境因素识别及控制措施清单 (19)1 编制目的1.1 为有效地控制九江武宁220kV变电站断路器、隔离开关的吊装与安装调试工作顺利安全地进行，确保安装质量，做到工艺整齐美观，符合设计、规范标准要求，实现零缺陷移交，特制定本施工方案。
