地面用晶体硅太阳电池组件
- 格式:ppt
- 大小:7.92 MB
- 文档页数:46
太阳能光伏电池组件亦称太阳能电池组件、光伏组件,是由一系列的太阳能电池片按照不同的列阵组成。
单体太阳电池不能直接做电源使用。
作电源必须将若干单体电池串、并联连接和严密封装成组件。
太阳能光伏电池组件(也叫太阳能电池板)是太阳能发电系统中的核心部分,也是太阳能发电系统中最重要的部分。
其作用是将太阳能转化为电能,或送往蓄电池中存储起来,或推动负载工作。
太阳能光伏电池组件的主要原材料及部件光伏玻璃:电池组件采用的面板玻璃是低铁超白绒面钢化玻璃。
一般厚度为3.2mm和4mm,建材型太阳能电池组件有时要用到5~10mm厚度的钢化玻璃,但无论厚薄都要求透光率在90%以上。
低铁超白就是说这种玻璃的含铁量比普通玻璃要低,从而增加了玻璃的透光率。
同时从玻璃边缘看,这种玻璃也比普通玻璃白,普通玻璃从边缘看是偏绿色的。
钢化处理是为了增加玻璃的强度,抵御风沙冰雹的冲击,起到长期保护太阳能电池的作用。
对面板玻璃进行钢化处理后,玻璃的强度可比普通玻璃提高3~4倍。
EVA胶膜:乙烯与醋酸乙烯脂的共聚物,是一种热固性的膜状热熔胶,是目前太阳能电池组件封装中普遍使用的黏结材料。
太阳能电池组件中要加入两层EVA胶膜,两层EVA胶膜夹在面板玻璃、电池片和TPT背板膜之间,将玻璃、电池片和TPT黏合在一起。
它和玻璃黏合后能提高玻璃的透光率,起到增透的作用,并对太阳能电池组件功率输出有增益作用。
背板材料:太阳能电池组件的背板材料根据太阳能电池组件使用要求的不同,可以有多种选择。
一般有钢化玻璃、有机玻璃、铝合金、TPT复合胶膜等几种。
用钢化玻璃背板主要是制作双面透光建材型的太阳能电池组件,用于光伏幕墙、光伏屋顶等,价格较高,组件重量也大。
除此以外目前使用最广的就是TPT复合膜。
TPT复合膜具有不透气、强度好、耐候性好、使用寿命长、层压温度下不起任何变化、与黏结材料结合牢固等特点。
这些特点正适合封装太阳能电池组件,作为电池组件的背板材料有效地防止了各种介质尤其是水、氧、腐蚀性气体等对EVA和太阳能电池片的侵蚀与影响。

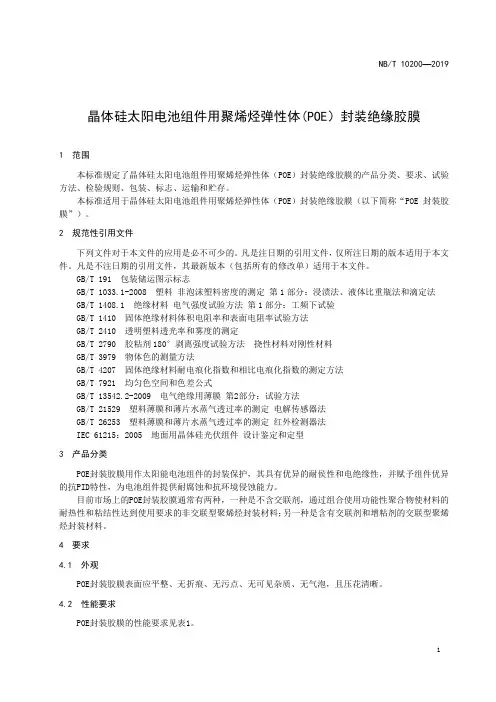

晶体硅太阳电池组件用聚烯烃弹性体(POE)封装绝缘胶膜1 范围本标准规定了晶体硅太阳电池组件用聚烯烃弹性体(POE)封装绝缘胶膜的产品分类、要求、试验方法、检验规则、包装、标志、运输和贮存。
本标准适用于晶体硅太阳电池组件用聚烯烃弹性体(POE)封装绝缘胶膜(以下简称“POE封装胶膜”)。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志GB/T 1033.1-2008 塑料非泡沫塑料密度的测定第1部分:浸渍法、液体比重瓶法和滴定法GB/T 1408.1 绝缘材料电气强度试验方法第1部分:工频下试验GB/T 1410 固体绝缘材料体积电阻率和表面电阻率试验方法GB/T 2410 透明塑料透光率和雾度的测定GB/T 2790 胶粘剂180°剥离强度试验方法挠性材料对刚性材料GB/T 3979 物体色的测量方法GB/T 4207 固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法GB/T 7921 均匀色空间和色差公式GB/T 13542.2-2009 电气绝缘用薄膜第2部分:试验方法GB/T 21529 塑料薄膜和薄片水蒸气透过率的测定电解传感器法GB/T 26253 塑料薄膜和薄片水蒸气透过率的测定红外检测器法IEC 61215:2005 地面用晶体硅光伏组件设计鉴定和定型3 产品分类POE封装胶膜用作太阳能电池组件的封装保护,其具有优异的耐侯性和电绝缘性,并赋予组件优异的抗PID特性,为电池组件提供耐腐蚀和抗环境侵蚀能力。
目前市场上的POE封装胶膜通常有两种,一种是不含交联剂,通过组合使用功能性聚合物使材料的耐热性和粘结性达到使用要求的非交联型聚烯烃封装材料;另一种是含有交联剂和增粘剂的交联型聚烯烃封装材料。
4 要求4.1 外观POE封装胶膜表面应平整、无折痕、无污点、无可见杂质、无气泡,且压花清晰。

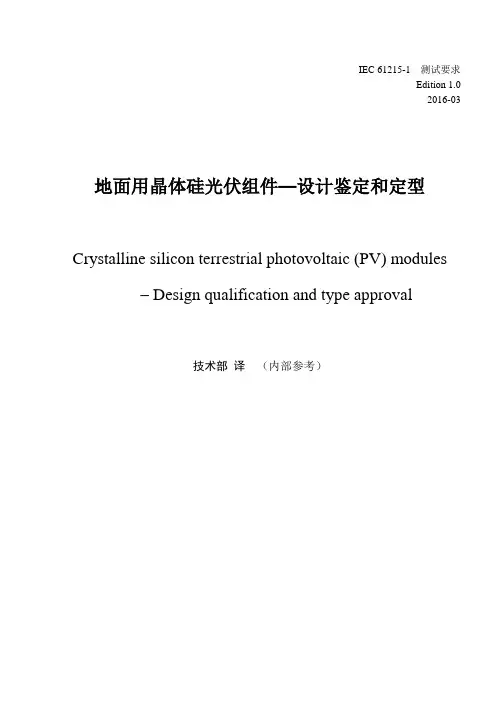

IEC 61215-1 测试要求Edition 1.02016-03 地面用晶体硅光伏组件—设计鉴定和定型Crystalline silicon terrestrial photovoltaic (PV) modules – Design qualification and type approval技术部译(内部参考)前言新版标准把晶体硅IEC 61215和薄膜IEC 61646的两个标准糅合在一起,变成了IEC61215系列标准,采用一个总的测试要求(IEC61215-1)和一个总的测试程序(IEC 61215-2),而对不同类型的组件,则采用特殊要求加以说明(IEC61215-1-X)。
目录地面用晶体硅光伏组件—设计鉴定和定型 (1)Crystalline silicon terrestrial photovoltaic (PV) modules (1)– Design qualification and type approval (1)前言 (I)1 范围和目的 (3)2 规范性引用文件 (3)3 术语、定义与简称 (4)4 抽样 (4)5 标记与文档 (4)5.1 铭牌 (4)5.2 文件 (5)6 试验 (6)7 合格判据 (6)7.1总则 (6)7.2输出功率与电路 (7)7.3 外观缺陷 (8)7.4 电气安全 (9)8 主要目视缺陷 (9)9报告 (9)10重新鉴定 (10)11 试验流程与程序 (11)1 范围和目的本标准规定了地面用光伏组件设计鉴定和定型的要求,该组件是在IEC60721-2-1中所定义的一般室外气候条件下长期使用。
本标准旨在适用于所有地面光伏组件材料,包含晶体硅和薄膜太阳能组件。
本标准不适用于带聚光器的组件,不适用于具有集成电子器件的特殊光伏组件。
本试验程序的目的是在尽可能合理的经费和时间内确定组件的电性能和热性能,表明组件能够在规定的气候条件下长期使用。

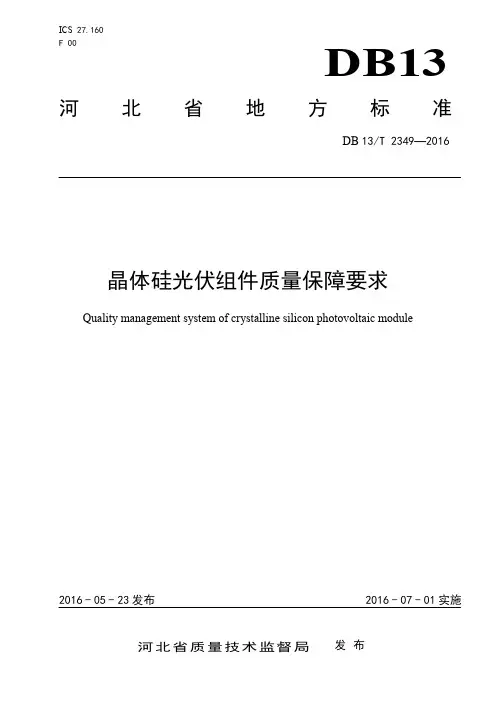

ICS27.160F 00 DB13 河北省地方标准DB 13/T 2349—2016晶体硅光伏组件质量保障要求 Quality management system of crystalline silicon photovoltaic module2016-05-23发布2016-07-01实施前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由保定市质量技术监督局提出。
本标准起草单位:英利集团有限公司、光为绿色新能源股份有限公司、河北流云新能源科技有限公司。
本标准主要起草人员:邓彩霞、王爱军、高艳杰、张雷、李会玲、张魏征、于波、刘志刚、田涛、张建旗。
晶体硅光伏组件质量保障要求1 范围本标准规定了晶体硅光伏组件在生产组织全过程中的质量控制要求,包括总要求、领导作用、质量管理体系的策划、资源管理、文件要求、产品实现等。
本标准适用于晶体硅光伏组件设计和生产组织;包括但不限于组件制造工厂、组件贴牌代工厂、组装厂等。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 15763.2 建筑用安全玻璃 钢化玻璃GB/T 19000 质量管理体系 基础和术语GB/T 19001 质量管理体系 要求GB/T 29195 地面用晶体硅太阳电池总规范GB/T 29848 光伏组件封装用乙烯-醋酸乙烯酯共聚物(EVA)胶膜3 术语和定义GB/T 19000界定的以及下列术语和定义适用于本文件。
3.1组件本标准定义为地面光伏发电用晶体硅光伏组件。
4 总要求4.1 组织针对晶体硅光伏组件产品的寿命周期全过程应在有效的GB/T 19001的覆盖之下。
4.2 组织需要在进行生产之前确定各相关方的需求,包括但不限于客户要求、终端用户需求、供方协议、组织自身资源配置。
4.3 组织需要确定自身所处的社会环境、竞争环境及法律环境。
n型topcon晶体硅太阳能电池正银主栅浆料用玻璃粉及其制备方法随着全球环保意识的不断提高,太阳能发电成为了一种越来越受欢迎的清洁能源。
太阳能电池是太阳能发电的核心组件,其中n型topcon晶体硅太阳能电池是目前最为先进的太阳能电池之一。
本文将介绍一种用玻璃粉制备正银主栅浆料的方法,以提高n型topcon 晶体硅太阳能电池的效率和稳定性。
一、n型topcon晶体硅太阳能电池简介n型topcon晶体硅太阳能电池是一种利用n型硅片和p型硅片组成的PN结构太阳能电池。
它的主要特点是在n型硅片表面形成一个p型浅层,再在p型浅层上形成一个n型浅层,形成了一种顶部接触(Top Contact)的结构,因此被称为topcon电池。
这种结构可以减少电池内部反射和电荷复合,提高电池的转换效率和稳定性。
目前,n型topcon晶体硅太阳能电池的转换效率已经达到了24.5%。
二、正银主栅浆料的制备方法正银主栅浆料是n型topcon晶体硅太阳能电池的重要组成部分,它在电池的主栅区域起到了提高电池转换效率和稳定性的作用。
传统的正银主栅浆料是由银粉、有机物和有机溶剂混合而成,但这种浆料容易产生氧化和剥落等问题,影响电池的性能。
为了解决这个问题,研究人员提出了一种用玻璃粉制备正银主栅浆料的方法。
具体步骤如下:1.制备玻璃粉:将适量的硅酸钠和硅酸铝溶解在水中,加热至1000℃以上,形成玻璃熔体,然后将熔体冷却并研磨成粉末。
2.制备正银主栅浆料:将玻璃粉与银粉、有机物和有机溶剂混合,在高温下进行反应,形成一种均匀的浆料。
3.涂覆电池:将正银主栅浆料涂覆在n型topcon晶体硅太阳能电池的主栅区域,并在高温下进行烘干和烧结,形成一层均匀的正银主栅层。
三、正银主栅浆料的性能分析使用玻璃粉制备的正银主栅浆料具有以下特点:1.高温稳定性:玻璃粉可以在高温下稳定存在,不易氧化和剥落,保证了电池的长期稳定性。
2.良好的粘附性:玻璃粉可以与银粉和硅片表面形成牢固的结合,提高了正银主栅层的粘附性和稳定性。
晶体硅太阳能电池制造工艺原理(一)晶体硅太阳能电池制造工艺引言晶体硅太阳能电池是目前最常见的太阳能电池类型之一,它利用晶体硅的半导体特性将光能转化为电能。
本文将从原理到制造工艺,逐步介绍晶体硅太阳能电池的制造过程。
光伏效应太阳能电池的工作原理基于光伏效应,即在光照的作用下,半导体材料中的能带发生偏移,使得电子从价带跃迁到导带,产生电流。
晶体硅是一种典型的半导体材料,因此被广泛应用于太阳能电池制造。
晶体硅的制备制造晶体硅太阳能电池的第一步是准备合适的晶体硅材料。
常见的制备方法有单晶法和多晶法。
单晶法通过将硅熔体缓慢冷却,使单晶硅逐渐生长;而多晶法则通过快速冷却制得多晶硅,它的晶粒较小,但制备成本较低。
制备电池片1.切割:将制备好的晶体硅材料切割成薄片,常用的切割工具是金刚石线锯。
2.研磨:用化学机械研磨(CMP)工艺对切片进行表面平整化处理,以去除切割时产生的缺陷和污染物。
3.清洗:对研磨后的切片进行清洗处理,去除表面的污染物,提高电池片的质量。
4.获取P型和N型半导体:将切片进行热扩散或离子注入工艺,使得切片的一侧生成P型半导体,另一侧生成N型半导体。
制备电池结构1.沉积透明导电膜:在电池片表面沉积一层透明导电膜,通常使用氧化锡薄膜。
2.沉积抗反射膜:为了提高电池吸收光能的效率,需要在透明导电膜上沉积一层抗反射膜。
常用的抗反射膜材料有二氧化硅等。
3.打开电池片通孔:使用激光或机械刻蚀等方法,在电池片上打开通孔,方便后续电池的连线。
4.沉积金属电极:在电池片的正负电极位置沉积金属电极,常用的金属有铝、银等。
组装与封装1.清洗:清洗电池片和其他组件,确保没有灰尘和污染物。
2.焊接连接:使用焊接技术将电池片与其他元件连接起来,形成电池组。
3.封装:将电池组放入封装材料中,通常使用聚合物材料进行封装,保护电池并提供结构支撑。
总结晶体硅太阳能电池的制造工艺涉及多个步骤,从晶体硅的制备到电池结构的形成,最终完成组装与封装。
地面光伏组件——设计鉴定和定型第二部分:测试步骤1.范围和目的此国际标准系列基于IEC 规定了地面用光伏组件设计鉴定和定型的要求,该组件是在IEC 60721-2-1中所定义的一般室外气候条件下长期使用。
这部分IEC 61215适用于全部地面光伏组件材料,例如晶体硅光伏组件和薄膜组件。
本标准不适用于带聚光器的组件,尽管此项标准能可能用于低聚光组件(1-3个太阳光)。
对于低聚光组件,全部测试使用的电流,电压和功率等级均满足设计要求。
本试验程序的目的是在尽可能合理的经费和时间内确定组件的电性能和热性能,表明组件能够在规定的气候条件下长期使用。
通过此试验的组件的实际使用寿命期望值将取决于组件的设计以及它们使用的环境和条件。
2.引用标准下列标准所包含的条文,通过在本标准中全部或部分引用而构成了本标准的条文。
标注日期的标准,仅引用的版本有效。
未标注日期的标准,可使用最新版本标准(包括任何修订)。
IEC 60050,国际电工词汇(网址:)IEC 60068-1 环境测试-第一部分:总述和指导IEC 60068-2-21 环境测试-第2-21部分测试-测试U:引出端强度以及整体支架安装设备IEC 60068-2-78 环境测试-第2-78部分:测试Cab:湿热,稳定状态IEC 60721-2-1 环境状态的分类-第2-1部分:在自然条件下的环境状态-温度和湿度 IEC 60891 光伏设备-温度和辐照度的修正来测量I-V特性的步骤IEC 60904-1 光伏设备-第一部分:光电流-电压特性的测量IEC 60904-2 光伏设备-第二部分:光伏标准设备的要求IEC 60904-3 光伏设备-第三部分:地面光伏设备和标准光谱福照度数据的测量原则 IEC 60904-7 光伏设备-第七部分:光伏设备光谱错配修正的测量IEC 60904-8 光伏设备-第八部分:光伏设备光谱响应率的测量IEC 60904-9 光伏设备-第九部分:太阳光模拟器操作要求IEC 60904-10 光伏设备-第十部分:线性测试的方法IEC 61215-1 地面光伏组件-设计鉴定和定型-第一部分:测试要求IEC TS 61836 太阳光伏系统能量-术语,定义和符号IEC 61853-2 光伏组件测试结果和能量等级-第二部分:光谱响应,入射角,和组件操作测试温度IEC 62790 光伏组件的接线盒-安全要求和测试ISO 868 塑料和橡胶-通过硬度测验器测量压痕硬度(回跳硬度)3.术语和定义本文件的目的,术语和定义由IEC 60050和IEC TS 61836中给出,其他如下。

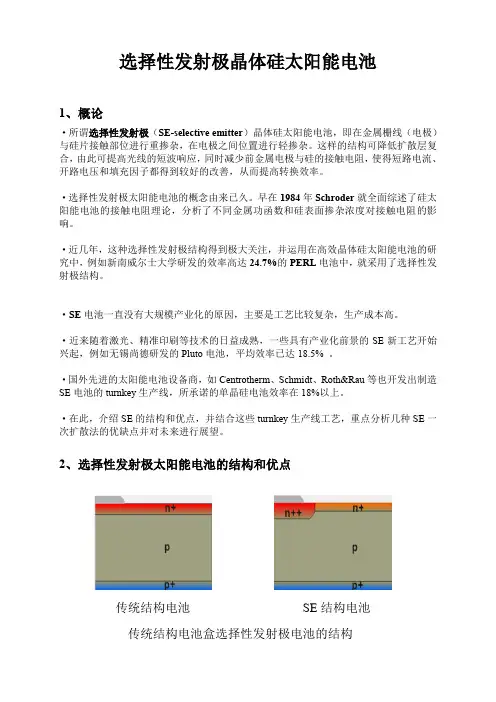

选择性发射极晶体硅太阳能电池1、概论·所谓选择性发射极(SE-selective emitter)晶体硅太阳能电池,即在金属栅线(电极)与硅片接触部位进行重掺杂,在电极之间位置进行轻掺杂。
这样的结构可降低扩散层复合,由此可提高光线的短波响应,同时减少前金属电极与硅的接触电阻,使得短路电流、开路电压和填充因子都得到较好的改善,从而提高转换效率。
·选择性发射极太阳能电池的概念由来已久。
早在1984年Schroder就全面综述了硅太阳能电池的接触电阻理论,分析了不同金属功函数和硅表面掺杂浓度对接触电阻的影响。
·近几年,这种选择性发射极结构得到极大关注,并运用在高效晶体硅太阳能电池的研究中,例如新南威尔士大学研发的效率高达24.7%的PERL电池中,就采用了选择性发射极结构。
·SE电池一直没有大规模产业化的原因,主要是工艺比较复杂,生产成本高。
·近来随着激光、精准印刷等技术的日益成熟,一些具有产业化前景的SE新工艺开始兴起,例如无锡尚德研发的Pluto电池,平均效率已达18.5% 。
·国外先进的太阳能电池设备商,如Centrotherm、Schmidt、Roth&Rau等也开发出制造SE电池的turnkey生产线,所承诺的单晶硅电池效率在18%以上。
·在此,介绍SE的结构和优点,并结合这些turnkey生产线工艺,重点分析几种SE一次扩散法的优缺点并对未来进行展望。
2、选择性发射极太阳能电池的结构和优点传统结构电池SE结构电池传统结构电池盒选择性发射极电池的结构·在太阳能电池的众多参数中,发射极(dopant profile)是最能影响转换效率的参数之一。
·适当提高方块电阻可提高开路电压和短路电流,但是在丝网印刷方式下,Ag电极与低表面掺杂浓度发射极的接触电阻较大,最终会由于填充因子的下降从而引起转换效率降低。

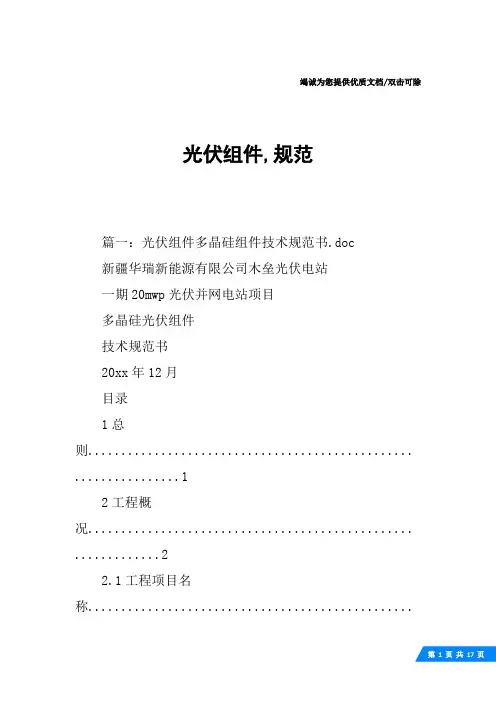

竭诚为您提供优质文档/双击可除光伏组件,规范篇一:光伏组件多晶硅组件技术规范书.doc新疆华瑞新能源有限公司木垒光伏电站一期20mwp光伏并网电站项目多晶硅光伏组件技术规范书20xx年12月目录1总则................................................. . (1)2工程概况................................................. . (2)2.1工程项目名称................................................. (2)2.2工程概况................................................. ................................................... (2)3光伏组件供应技术规范................................................. ..23.1设计和运行条件................................................. ................................................... (2)3.2规范和标准................................................. ................................................... .. (2)3.3技术要求................................................. ................................................... (4)3.4包装,装卸,运输与储 (20)3.5主要技术性能参数表(投标人细化填写)............................................... . (21)4光伏组件供应附录................................................. .. (25)附录1技术差异表................................................. .. (25)附录2供货范围................................................. . (26)附录3技术资料及交付进度 (29)附录4设备检验和性能验收试验 (34)附录5技术服务和设计联络 (41)附录6投标文件附图................................................. (44)附录7运行维护手册................................................. (45)附录8投标人需要说明的其他技术问题 (46)1总则1.1本技术规范书适用于新疆华瑞新能源有限公司木垒光伏电站一期20mwp光伏并网电站项目的多晶硅光伏组件的设备购买事宜,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
企业标准CPI XX-2015光伏发电站晶体硅光伏组件选型技术规范2015—XX— 发布 2015—XX— 实施目 录前 言 (4)1 范围 (5)2 规范性引用文件 (5)3 定义与术语 (6)4 总要求 (7)4.1选型原则 (7)4.2组件质量 (7)4.3检测与认证 (8)5 组件类型和主要技术参数 (8)5.1组件类型 (8)5.2主要技术参数 (8)6 组件基本技术要求 (10)6.1外观及内部质量 (10)6.2电性能 (13)6.3安全性能 (13)7 环境适配性要求 (14)8 关键原材料和零部件的技术要求 (14)8.1电池片 (15)8.2封装胶膜 (16)8.3绝缘背板 (17)8.4玻璃面板 (19)8.5涂锡焊带 (20)8.6硅橡胶密封剂和密封胶带 (21)8.7铝合金边框 (23)8.8接线盒、连接器和电缆 (24)9 组件质量保证能力要求 (26)9.1基本要求 (26)9.2产品实现过程的保证能力及控制要求 (26)附录A(规范性附录)组件功率平均衰减率参考值 (27)附录B(资料性附录)常见EL检测缺陷分类 (28)附录C(资料性附录)发电性能的环境适配度 (30)附录D(资料性附录)特殊气候条件的要求 (33)附录E(规范性附录)双玻组件技术要求 (35)前 言光伏组件是光伏发电站(以下简称“电站”)最核心的设备。
根据电站所在地的实际情况,选择最为适合当地地理和气象条件的光伏组件,是保证电站高效、可靠地运行的基础。
为规范中国电力投资集团公司(以下简称“集团公司”)全资和控股单位在电站建设过程中光伏组件的选型,保证光伏组件的性能可靠性、技术先进性、环境适配性、经济合理性和产品合规性,制定本标准。
本标准依据并充分考虑了以下内容,包括:适用的国际、国家和行业标准,光伏组件最新的技术发展和实践,光伏组件在应用过程中出现的问题及解决方案。
本标准由集团公司水电与新能源部提出并归口管理。
IEC 61215-2 测试程序Edition 1.02016-03 地面用晶体硅光伏组件—设计鉴定和定型Crystalline silicon terrestrial photovoltaic (PV) modules – Design qualification and type approval技术部译(内部参考)目录地面用晶体硅光伏组件—设计鉴定和定型 (1)Crystalline silicon terrestrial photovoltaic (PV) modules (1)– Design qualification and type approval (1)前言 (3)1 范围和目的 (4)2 规范性引用文件 (4)3 术语、定义与简称 (5)4试验流程与程序 (5)4.1外观检查(MQT 01) (5)4.2 最大功率确定(MQT 02) (5)4.3绝缘试验(MQT 03) (6)4.4 温度系数的测量(MQT 04) (7)4.5 组件标称工作温度的测量(MQT 05) (7)4.6 标准测试条件和标称工作温度下的性能(MQT 06) (9)4.7 低辐照度下的性能(MQT 07) (10)4.8 室外曝晒试验(MQT 08) (10)4.9 热斑耐久试验(MQT 09) (11)4.10 紫外预处理试验(MQT 10) (15)4.11热循环试验(MQT 4) (17)4.12 湿-冻试验(MQT 12) (18)4.13 湿-热试验(MQT 13) (20)4.14 引出端强度试验(MQT 14) (20)4.15 湿漏电流试验(MQT 15) (23)4.16 机械载荷试验(MQT 16) (24)4.17 冰雹试验(MQT 17) (25)4.18旁路二极管热性能试验(MQT 18) (29)4.19 稳定性测试(MQT 19) (32)前言新版标准把晶体硅IEC 61215和薄膜IEC 61646的两个标准糅合在一起,变成了IEC61215系列标准,采用一个总的测试要求(IEC61215-1)和一个总的测试程序(IEC 61215-2),而对不同类型的组件,则采用特殊要求加以说明(IEC61215-1-X)1 范围和目的本标准规定了地面用光伏组件设计鉴定和定型的要求,该组件是在IEC60721-2-1中所定义的一般室外气候条件下长期使用。
地面光伏组件——设计鉴定和定型第二部分:测试步骤1.范围和目的此国际标准系列基于IEC 规定了地面用光伏组件设计鉴定和定型的要求,该组件是在IEC 60721-2-1中所定义的一般室外气候条件下长期使用。
这部分IEC 61215适用于全部地面光伏组件材料,例如晶体硅光伏组件和薄膜组件。
本标准不适用于带聚光器的组件,尽管此项标准能可能用于低聚光组件(1-3个太阳光)。
对于低聚光组件,全部测试使用的电流,电压和功率等级均满足设计要求。
本试验程序的目的是在尽可能合理的经费和时间内确定组件的电性能和热性能,表明组件能够在规定的气候条件下长期使用。
通过此试验的组件的实际使用寿命期望值将取决于组件的设计以及它们使用的环境和条件。
2.引用标准下列标准所包含的条文,通过在本标准中全部或部分引用而构成了本标准的条文。
标注日期的标准,仅引用的版本有效。
未标注日期的标准,可使用最新版本标准(包括任何修订)。
IEC 60050,国际电工词汇(网址:)IEC 60068-1 环境测试-第一部分:总述和指导IEC 60068-2-21 环境测试-第2-21部分测试-测试U:引出端强度以及整体支架安装设备IEC 60068-2-78 环境测试-第2-78部分:测试Cab:湿热,稳定状态IEC 60721-2-1 环境状态的分类-第2-1部分:在自然条件下的环境状态-温度和湿度 IEC 60891 光伏设备-温度和辐照度的修正来测量I-V特性的步骤IEC 60904-1 光伏设备-第一部分:光电流-电压特性的测量IEC 60904-2 光伏设备-第二部分:光伏标准设备的要求IEC 60904-3 光伏设备-第三部分:地面光伏设备和标准光谱福照度数据的测量原则 IEC 60904-7 光伏设备-第七部分:光伏设备光谱错配修正的测量IEC 60904-8 光伏设备-第八部分:光伏设备光谱响应率的测量IEC 60904-9 光伏设备-第九部分:太阳光模拟器操作要求IEC 60904-10 光伏设备-第十部分:线性测试的方法IEC 61215-1 地面光伏组件-设计鉴定和定型-第一部分:测试要求IEC TS 61836 太阳光伏系统能量-术语,定义和符号IEC 61853-2 光伏组件测试结果和能量等级-第二部分:光谱响应,入射角,和组件操作测试温度IEC 62790 光伏组件的接线盒-安全要求和测试ISO 868 塑料和橡胶-通过硬度测验器测量压痕硬度(回跳硬度)3.术语和定义本文件的目的,术语和定义由IEC 60050和IEC TS 61836中给出,其他如下。
光伏组件及电池片试验标准一、合用标准 GB/T 9535-1998 标准仅合用于晶体硅组件,有关薄膜组件和其余环境条件如大海或赤道条件的标准正在考虑中。
本标准不合用于带聚光器的组件。
本试验程序的目的是在尽可能合理的时间内确立组件的电性能和热性能,表示组件可以在规定的天气条件下长久使用。
经过此试验的组件的实质使用寿命希望值将取决于组件的设计以及他们使用的环境和条件。
与国际标准水平对照,国内光伏标准的水平与国际水平相当,除等同采纳 IEC 标准外,还联合国庆自行草拟了国标和行标。
序标准编号号1GB/T2296-20012GBT2297-19893GB/T6492-1986 4GB/T6494-1986 56789GB/T6496-1986 10GB/T6497-1986 11GB/T6497-1986 12GB/T9535-1998 标准名称等效及引用标准太阳电池型号命名方法无有关国际标准当前 IEC1863 正在订正过程中,太阳光伏能源系统术语其 ED2.0 与 ED1.0 差异很大,GB 的内容与ED1.0 基本一致。
航天用标准电池无有关国际标准航天用太阳电池电性能测试无有关国际标准方法光伏器件第 1 部分:光伏电等同采纳IEC 60904-1(1987)流 - 电压特征的丈量光伏器件第 2 部分:标准太阳电池的要求等同采纳IEC 60904-2(1989)光伏器件第 3 部分:地面用等同采纳IEC 80904-3(1989),光伏器件的丈量原理以及标当前该标准正准备进行订正准光谱辐照度数据晶体硅光伏器件的I-V 实测特征的温度和辐照度修正方等同采纳IEC 60891(1987)法光伏器件第 5 部分:用开路电压法确立光伏(PV )器件等同采纳IEC 60904-5(1993)的等效电池温度(ECT )航天用太阳电池标定的一般无有关国际标准规定及地面用太阳电池标定的一般两项国家标准中包括本标准内容,在近来规定的标准复审中已经建议取消本标准该标准等效采纳地面用晶体硅光伏组件-设IEC61215(1993), 对 IEC 标准计判定和定型中错误已经前后矛盾的章节进行了改正,当前IEC/TC82 正13GB/T11009-1989 14GB/T11010-1989 15GB/T11011-1989 16GB/T11012-1989 17GB/T12632-199018GB/T12637-199019GB/T14008-1992 20GB/T18210-2000 21GB/T18479-2001 22232425在对该标准进行改正,对元标准中的一些试验方法进行了相应的增删,而且改正了一些参数。
CGC 北京鉴衡认证中心认证技术规范CNCA/CTS0003:2010地面用太阳电池组件主要部件技术条件第1部分:接线盒Technical specifications of main parts for terrestrialsolar cell modules- Part 1:Junction box2010-05-13发布 2010–05-13实施北京鉴衡认证中心发布目 次前言 (III)地面用太阳电池组件主要部件技术条件第1部分:接线盒 (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 技术要求 (5)4.1 概述 (5)4.2 电击防护 (5)4.3 接口及连接方法 (5)4.4 连接器 (5)4.5 电缆 (5)4.6 抗老化 (5)4.7 基本设计 (5)4.8 IP-防护等级 (6)4.9 耐压强度 (6)4.10 环境温度范围 (6)4.11 防拉拽装置 (6)4.12 机械强度 (6)4.13 电气间隙和爬电距离 (6)4.14 绝缘 (7)4.15 绝缘部件 (7)4.16 带电部件和防腐蚀 (8)4.17 密封装置 (8)4.18 旁路二极管说明 (8)4.19 可敲落的孔口盖 (8)4.20 配有防拉拽装置的接线盒 (8)5 试验方法 (8)5.1概述 (8)5.2 样品准备 (8)5.3 试验的实施 (9)6 检验规则 (19)6.1 检验分类 (19)6.2 出厂检验 (20)6.3 型式检验 (20)7 标志、包装、运输、贮存 (20)7.1 标志 (20)7.2 包装 (21)7.3 运输 (21)7.4 贮存 (21)附录A线缆防拉拽装置扭曲试验的典型布置 (22)附录B(规范性)警示:“禁止带电插拔” (23)附录C(规范性)试验样品数量 (24)前言为了保证我国太阳电池组件接线盒的质量,进一步提高太阳电池组件的整体性能,确保光伏发电系统安全稳定运行,特制定本认证技术规范。
ICS27.160F 12DB13 河北省地方标准DB 13/T 2255—2015晶体硅太阳能全玻组件Crystalline silicon solar mudule with all-glass2015-11-6发布2016-1-1实施前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由保定市质量技术监督局提出。
本标准起草单位:保定嘉盛光电科技有限公司、保定天威英利新能源有限公司、英利能源(中国)有限公司、河北流云新能源科技有限公司。
本标准主要起草人员: 张翼飞、赵维维、宋登元、李树旗、李英叶、于波。
晶体硅太阳能全玻组件1 范围本标准规定了晶体硅太阳能全玻组件的术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输和储存。
本标准适用于玻璃幕墙用晶体硅太阳能全玻组件(以下简称全玻组件)。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 6495.1 光伏器件 第1部分:光伏电流—电压特性的测量GB/T 9535-1998 地面用晶体硅光伏组件设计鉴定和定型GB 15763.3 建筑用安全玻璃 第3部分:夹层玻璃GB/T 20047.1 光伏(PV)组件安全鉴定 第1部分:结构要求JGJ 102-2003 玻璃幕墙工程技术规范JC/T 677 建筑用玻璃均布静载荷模拟风压试验方法IEC 61730-2:2004 光伏组件安全鉴定 第2部分:试验要求3 术语和定义3.1晶体硅太阳能全玻组件 Crystalline silicon solar mudule with all-glass由上下两层钢化玻璃将晶体硅太阳电池进行封装,并通过内部热熔性胶膜将玻璃与晶体硅电池联结的,能单独提供直流电输出的,最小不可分割的太阳电池组合发电装置。
3.2晶体硅太阳能中空全玻组件 Crystalline silicon solar sealed insulating mudule withall-glass在晶体硅全玻组件的基础上与一片或多片玻璃以有效支撑、均匀隔开并周边粘接密封,使玻璃间形成干燥气体空间的晶体硅太阳电池组合发电的装置。
光伏发电站晶体硅光伏组件现场到货验收规程1范围本标准规定了光伏发电站晶体硅光伏组件到货后的验收要求,对验收流程、内容、方法、合格判定以及批次合格判定提出了要求。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T6495.1光伏器件第1部分:光伏电流-电压特性的测量GB/T6495.3光伏器件第3部分:地面用光伏器件的测量原理及标准光谱辐照度数据。
GB/T6495.4光伏器件第4部分:晶体硅光伏器件的I-V实测特性的温度和辐照度修正方法GB/T6495.9第9部分:太阳能模拟器性能要求GB/T6495.10第10部分:线性特性测量方法GB/T20047.1光伏(PV)组件安全鉴定第1部分:结构要求IEC62446:2022并网光伏系统系统文件、试运行测试和检查的最低要求IEC61730.1光伏组件安全认证第1部分:光伏组件的安全性构造规程IEC61215地面用晶体硅光伏组件设计鉴定和定型3定义与术语3.1现场到货验收验收执行机构人员对新建、扩建光伏电站工程到货组件按批次进行抽样、检测以及合格判定等系列活动。
3.2EL检测电致发光检测。
4职责和权限4.1业主4.1.1业主单位组织验收执行机构、监理、组件安装单位和组件供货企业共同完成现场到货验收工作。
业主应为验收执行机构开展工作提供必要的条件,包括外围动力条件、人员必要的工作、生活、通信、交通条件。
4.1.4业主有权要求验收执行机构更换无法胜任工作的工程师。
4.1.5业主应按照合同的约定,及时向验收执行机构支付服务费用。
4.2验收执行机构4.2.1验收工作开展前,验收执行机构应向业主单位提供计量设备的合格证明文件,提供检测工作的人员、方案和进度计划安排,并说明需要业主配合的事宜。
