焦炉工艺流程

炼焦工艺流程

1. 炼焦工艺概述

炼焦是将煤炭进行高温加热，使其释放出挥发分和产生焦炭的过程。通过炼焦工艺，煤炭中的有机质得以转化为焦炭，同时去除了其中的杂质，使其适合用于高炉冶炼。炼焦工艺流程包括煤炭的选矿、煤炭的粉碎、煤炭的干燥、炼焦炉装料、炼焦过程和焦炭的处理等环节。

2. 炼焦工艺流程详解

2.1 煤炭的选矿

煤炭的选矿是指对原煤进行分级处理，去除其中的杂质和控制煤质的工艺。选矿的目标是获得合适的煤质，以提高焦炭的质量和产量。常用的煤炭选矿方法有浮选、重介质分选和手工分选等。

2.2 煤炭的粉碎

煤炭经过选矿后，需要进行粉碎，将其粉碎为一定粒径的颗粒，以提高炼焦炉的装料性能。常用的煤炭粉碎设备有破碎机、研磨机和球磨机等。

2.3 煤炭的干燥

煤炭在炼焦过程中需要保持一定的干燥程度，以提高炭燃烧速度和焦炭质量。煤炭干燥主要通过加热和通风的方式进行，常用的干燥设备有煤炭干燥机和煤炭烘烤机等。

2.4 炼焦炉装料

炼焦炉装料是将干燥后的煤炭按照一定的配比装入炼焦炉的过程。炼焦炉装料的目标是使煤炭得到均匀的加热和适当的气体流动，从而获得高质量的焦炭。炼焦炉装料通常使用层装法、梯级装法和连续装法等装料方法。

2.4 炼焦过程

炼焦过程是指煤炭在炼焦炉中经过高温加热、热解和还原等反应，生成焦炭和煤气的过程。炼焦过程分为干馏过程和稳定焦炭过程。干馏过程中，煤炭中的挥发分逐渐挥发出来，生成焦炭和煤气。稳定焦炭过程中，煤炭的碳含量进一步提高，焦炭充分烧结。炼焦过程需要控制温度、压力、气氛等参数，以优化焦炭的质量和产量。 2.5 焦炭的处理

炼焦结束后，得到的焦炭需要进行处理，以去除其中的灰分和硫分等杂质，并进行分级和包装等工艺。焦炭处理通常包括破碎、筛分、洗净和烘干等环节。焦炭的处理是为了提高其质量和市场竞争力。

3. 总结

炼焦工艺流程是将煤炭转化为焦炭的关键过程，其质量和效率对于高炉冶炼的稳定运行和产品质量有重要影响。炼焦工艺流程涉及的环节繁多，包括煤炭的选矿、粉碎、干燥、炼焦炉装料、炼焦过程和焦炭的处理等。每个环节的优化都能够提高焦炭的质量和产量。同时，对煤炭的质量、温度和气氛等参数的控制也是炼焦工艺流程的关键。只有不断改进炼焦工艺流程，并进行科学管理，才能够获得高质量的焦炭产品。

焦炉的工艺流程

焦炉是用于将煤炭等原料加热至高温，使其发生化学反应生成焦炭的设备。其工艺流程主要包括以下几个步骤：

1. 原料准备：将煤炭进行粉煤打散、混匀等处理，以便于均匀加热和反应。

2. 装料：将准备好的煤炭原料通过装料设备送入焦炉的装料皮带或装料斗，分层装料，保持炉内良好的通风和燃烧条件。

3. 加热：在焦炉内点火燃烧，同时通过给煤料注入空气使之燃烧，通过内部燃烧释放的高温使煤料升温，使其发生干馏反应，生成焦炭。

4. 脱硫：焦炉内的煤料在高温反应过程中会产生气体，其中含有硫化物等有害物质。因此，在焦炉顶部设置脱硫设备，将煤气中的硫化物进行脱硫处理，减少环境污染。

5. 焦炭收集：焦炉产生的焦炭经过冷却后，通过焦炉底部的排焦设备将焦炭推出焦炉，经过输送装置收集和储存。

6. 煤气收集：焦炉反应产生的煤气经过冷却除尘处理，收集其中的可燃气体。这些煤气可以用于发电、供热、供气等。

7. 余热利用：在焦炉操作过程中会产生大量的余热，该余热可以通过余热锅炉等设备进行回收利用，用于提供热能或发电。

需要注意的是，焦炉是高温高压设备，操作过程需要严格控制温度、压力以及煤气和烟尘的排放。同时，焦炉操作过程中会产生大量的气体、灰尘和有害物质，需要进行处理，以减少对环境的影响。

焦炉的工艺流程

焦炉是一种用于生产焦炭的设备，焦炉工艺流程是将煤等碳质物质在高温下进行加热分解，产生焦炭和一系列的有机气体等。

焦炉工艺流程通常包括充煤、装料、炉内加热、发出气体和收焦等环节。

首先是充煤环节。工人将事先破碎和筛分的煤炭原料装入焦炉的煤斗中，通过给煤斗施加外力，将煤料送入焦炉炉膛。充煤是焦炉运行的第一步，也是整个焦炉工艺的重要环节。

接下来是装料环节。充入的煤料经过装料器顶部的门封和料位控制系统，保持在一定的高度上，形成炉膛内的煤料床。装料是为了更好地控制焦炉的燃烧过程和加热过程，以达到生产出高质量焦炭的目的。

然后是炉内加热环节。经过充煤和装料后，焦炉被点火。炉内点火使用的是高温空气和煤气混合物，通过点火装置将点火火焰引入炉膛，引燃炉膛内的煤料。随着煤料的燃烧，炉膛内温度逐渐升高，达到约1300-1500℃的高温。

接着是发出气体环节。在高温下，煤料发生分解和裂解反应，产生一系列有机气体，包括焦炉煤气、焦炉炉顶气体和焦炉底部气体等。这些气体通过炉膛上部的炉顶排气装置和焦炉底部的炉底排气装置，被引出焦炉，经过净化处理后，用于焦炉和其他冶炼设备的供气或能源回收利用。

最后是收焦环节。在焦炉内部，随着高温加热，煤料中的固体碳不断被分解和转化为焦炭。焦炭是高纯度、高密度、高热值的固体燃料，被视为重要的工业燃料和冶金原料。收焦是通过破片装置将炉内的焦炭块状物料破碎，并通过焦井或顶井将焦炭从焦炉中取出。收焦后的焦炭通过冷却装置和焦炭处理设备进行处理和包装，最终得到不同规格和质量的焦炭产品。

综上所述，焦炉工艺流程是一个复杂的过程，包括充煤、装料、炉内加热、发出气体和收焦等环节。通过控制各个环节的参数和操作，可以生产出高质量的焦炭，并利用废气实现能源回收和环境保护。焦炉工艺对于煤炭资源的高效利用和焦炭产品的稳定供应具有重要意义。

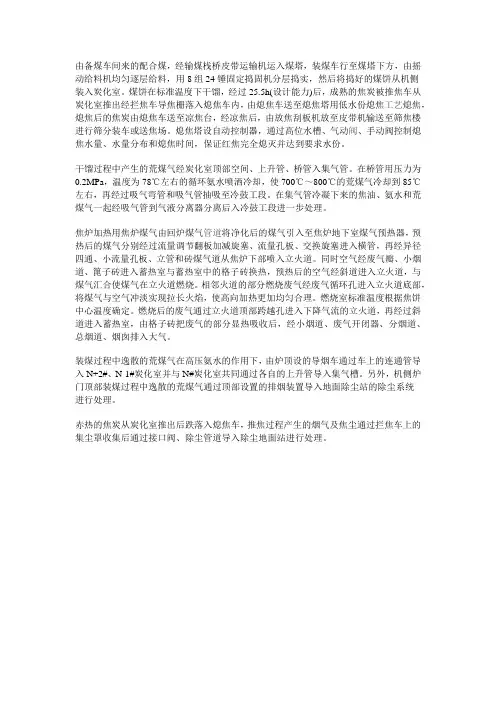

由备煤车间来的配合煤，经输煤栈桥皮带运输机运入煤塔，装煤车行至煤塔下方，由摇动给料机均匀逐层给料，用8组24锤固定捣固机分层捣实，然后将捣好的煤饼从机侧装入炭化室。煤饼在标准温度下干馏，经过25.5h(设计能力)后，成熟的焦炭被推焦车从炭化室推出经拦焦车导焦栅落入熄焦车内，由熄焦车送至熄焦塔用低水份熄焦工艺熄焦，熄焦后的焦炭由熄焦车送至凉焦台，经凉焦后，由放焦刮板机放至皮带机输送至筛焦楼进行筛分装车或送焦场。熄焦塔设自动控制器，通过高位水槽、气动阀、手动阀控制熄焦水量、水量分布和熄焦时间，保证红焦完全熄灭并达到要求水份。

干馏过程中产生的荒煤气经炭化室顶部空间、上升管、桥管入集气管。在桥管用压力为0.2MPa，温度为78℃左右的循环氨水喷洒冷却，使700℃～800℃的荒煤气冷却到85℃左右，再经过吸气弯管和吸气管抽吸至冷鼓工段。在集气管冷凝下来的焦油、氨水和荒煤气一起经吸气管到气液分离器分离后入冷鼓工段进一步处理。

焦炉加热用焦炉煤气由回炉煤气管道将净化后的煤气引入至焦炉地下室煤气预热器，预热后的煤气分别经过流量调节翻板加减旋塞、流量孔板、交换旋塞进入横管，再经异径四通、小流量孔板、立管和砖煤气道从焦炉下部喷入立火道。同时空气经废气瓣、小烟道、篦子砖进入蓄热室与蓄热室中的格子砖换热，预热后的空气经斜道进入立火道，与煤气汇合使煤气在立火道燃烧。相邻火道的部分燃烧废气经废气循环孔进入立火道底部，将煤气与空气冲淡实现拉长火焰，使高向加热更加均匀合理。燃烧室标准温度根据焦饼中心温度确定。燃烧后的废气通过立火道顶部跨越孔进入下降气流的立火道，再经过斜道进入蓄热室，由格子砖把废气的部分显热吸收后，经小烟道、废气开闭器、分烟道、总烟道、烟囱排入大气。

装煤过程中逸散的荒煤气在高压氨水的作用下，由炉顶设的导烟车通过车上的连通管导入N+2#、N-1#炭化室并与N#炭化室共同通过各自的上升管导入集气槽。另外，机侧炉门顶部装煤过程中逸散的荒煤气通过顶部设置的排烟装置导入地面除尘站的除尘系统进行处理。
