炼焦工艺流程

炼焦工艺流程解说

炼焦是将煤转化为焦炭的工艺过程，主要用于冶金、化工等领域。下面将详细解释炼焦的工艺流程。

炼焦的工艺流程可以分为原料预处理、装载炉料、炼焦过程和焦炭处理等几个阶段。

首先是原料预处理阶段，原料通常是选择性煤，煤种要求含碳高，灰分低，还要考虑煤与炭素反应的速度。在此阶段，煤炭会被破碎成合适的粒度，通常是几毫米到几十毫米之间。

接下来是装载炉料阶段，经过预处理的煤炭会被装入炼焦炉中。装入炼焦炉的煤炭需要进行层状装载，也就是将粗糙的煤料与细碎的煤料交替装入炉中，以便燃烧与反应均匀进行。

然后是炼焦过程阶段，炼焦过程主要通过加热炉料，使其脱除挥发分，达到固定碳的要求。炼焦炉通常采用焦炉，其结构为矩形或圆形，内部有燃烧室和焦炭回收装置。炉料在炉内进行干馏，通过加热使挥发性物质逸出，得到焦炭。

在开始炼焦过程时，炉内会先点火，在燃烧室燃烧一小部分炉料，形成火焰，将炉料之间的热量传递。然后通过炉外给炉内喷加燃料，维持炉内的燃烧过程。同时，炉内的高温燃烧会分解煤料中的挥发性物质，产生煤气、焦油和焦炭。

煤气是炼焦过程中除焦炭外的主要产物，其中含有可燃气体和一些杂质。煤气会被引导到焦炉顶部的气管中，然后进一步处理，用于炼焦炉的燃烧或者作为其他化工生产的原料。

焦油是炼焦过程中除焦炭外的另一个主要产物，其中含有水、苯、酚等有机物质。焦油会被冷凝成液体，然后通过分离和再加工，可以用于制取煤焦油、柴油等燃料，或作为化工原料。

焦炭是炼焦过程中得到的主要产品，也是电炉炼钢和冶金铸造中的重要原料。焦炭会被释放出炉体，然后经过冷却、除尘等处理，得到成品焦炭。

最后是焦炭处理阶段，成品焦炭会被进行分类、包装等处理，以便于储存、运输和使用。

总的来说，炼焦工艺流程是将煤炭转化为焦炭的过程，主要包括原料预处理、装载炉料、炼焦过程和焦炭处理等几个阶段。通过这些工艺步骤，可以有效地将煤炭转化为有用的能源和原材料，满足不同领域的需求。

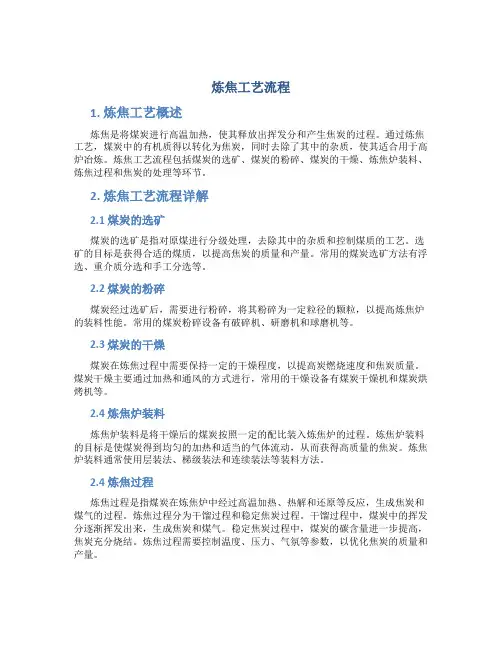

炼焦工艺流程

1. 炼焦工艺概述

炼焦是将煤炭进行高温加热，使其释放出挥发分和产生焦炭的过程。通过炼焦工艺，煤炭中的有机质得以转化为焦炭，同时去除了其中的杂质，使其适合用于高炉冶炼。炼焦工艺流程包括煤炭的选矿、煤炭的粉碎、煤炭的干燥、炼焦炉装料、炼焦过程和焦炭的处理等环节。

2. 炼焦工艺流程详解

2.1 煤炭的选矿

煤炭的选矿是指对原煤进行分级处理，去除其中的杂质和控制煤质的工艺。选矿的目标是获得合适的煤质，以提高焦炭的质量和产量。常用的煤炭选矿方法有浮选、重介质分选和手工分选等。

2.2 煤炭的粉碎

煤炭经过选矿后，需要进行粉碎，将其粉碎为一定粒径的颗粒，以提高炼焦炉的装料性能。常用的煤炭粉碎设备有破碎机、研磨机和球磨机等。

2.3 煤炭的干燥

煤炭在炼焦过程中需要保持一定的干燥程度，以提高炭燃烧速度和焦炭质量。煤炭干燥主要通过加热和通风的方式进行，常用的干燥设备有煤炭干燥机和煤炭烘烤机等。

2.4 炼焦炉装料

炼焦炉装料是将干燥后的煤炭按照一定的配比装入炼焦炉的过程。炼焦炉装料的目标是使煤炭得到均匀的加热和适当的气体流动，从而获得高质量的焦炭。炼焦炉装料通常使用层装法、梯级装法和连续装法等装料方法。

2.4 炼焦过程

炼焦过程是指煤炭在炼焦炉中经过高温加热、热解和还原等反应，生成焦炭和煤气的过程。炼焦过程分为干馏过程和稳定焦炭过程。干馏过程中，煤炭中的挥发分逐渐挥发出来，生成焦炭和煤气。稳定焦炭过程中，煤炭的碳含量进一步提高，焦炭充分烧结。炼焦过程需要控制温度、压力、气氛等参数，以优化焦炭的质量和产量。 2.5 焦炭的处理

炼焦结束后，得到的焦炭需要进行处理，以去除其中的灰分和硫分等杂质，并进行分级和包装等工艺。焦炭处理通常包括破碎、筛分、洗净和烘干等环节。焦炭的处理是为了提高其质量和市场竞争力。

3. 总结

炼焦工艺流程是将煤炭转化为焦炭的关键过程，其质量和效率对于高炉冶炼的稳定运行和产品质量有重要影响。炼焦工艺流程涉及的环节繁多，包括煤炭的选矿、粉碎、干燥、炼焦炉装料、炼焦过程和焦炭的处理等。每个环节的优化都能够提高焦炭的质量和产量。同时，对煤炭的质量、温度和气氛等参数的控制也是炼焦工艺流程的关键。只有不断改进炼焦工艺流程，并进行科学管理，才能够获得高质量的焦炭产品。

炼焦工艺流程

首先，原料破碎。将煤炭或其他含碳的原料经过破碎设备处理，使其成为适合加工的颗粒状态。

接着，原料干燥。通过干燥设备将原料中的水分去除，以提高炼焦的效率。

然后，原料预热。将原料送入预热炉中，使其在高温下加热，以减少后续加热所需的能耗。

接下来，进入焦炉。将预热后的原料转移到焦炉中，进行高温煅烧。在焦炉中，原料中的挥发物和焦油会被释放出来，而固态的残渣则被保留下来。

最后，焦炭冷却和收集。将煅烧后的焦炭进行冷却处理，然后收集起来，用于后续的生产。

整个炼焦工艺流程中，需要严格控制加热温度、时间和气氛，以确保生产出符合要求的焦炭产品。同时，需要加强设备的维护和管理，保证生产运行的稳定性和安全性。通过科学合理的工艺流程，能够生产出高质量、高效率的焦炭产品，满足市场需求。炼焦工艺是煤炭加工中的重要环节，它不仅可以生产焦炭，还能产生一些副产品，包括焦油和精炼气体等。这些产品在冶金、化工、能源和其他领域中都有着广泛的应用。因此，正确的炼焦工艺流程对于提高生产效率、降低能耗和保护环境都是至关重要的。

在炼焦过程中，最关键的环节之一是焦炉的运行。焦炉是炼焦工艺中的核心设备，其运行状态直接影响生产效率和产品质量。一般来说，焦炉可以分为热风焦炉和顶装式焦炉两种类型。不同类型的焦炉有着不同的运行特点和技术要求，但基本的工艺流程是相似的。

在进入焦炉后，原料中的可燃气体会被释放出来，这些气体称为焦炉气。焦炉气在炼焦工艺中也是重要的副产品之一，它可以用于加热炼焦炉或通常被收集并用于其他能源应用。同时，焦炉气中还含有一些有价值的化学物质，比如苯、酚等，可以通过进一步的精炼得到。

此外，在炼焦工艺中，焦油是另一个重要的副产品。焦油是一种有机物质，它通常被用作沥青的原料，或者进行进一步加工，提取其中的芳烃物质，用于合成柴油和燃料油等。因此，对焦油的收集和利用也是炼焦工艺中需要重视的一点。

在炼焦工艺中，除了关注产品的质量和产量外，环保问题也是一个重要的考虑因素。炼焦工艺中释放出来的废气和废水都需要进行处理，以减少对环境的不良影响。因此，需要在炼焦工艺流程中加入相应的污染控制设备，比如废气处理装置和废水处理系统，以确保废气和废水排放符合规定的环保标准。

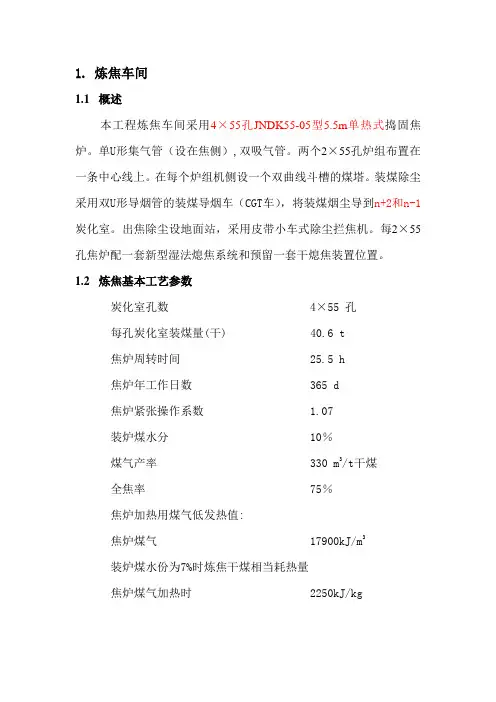

1. 炼焦车间

1.1 概述

本工程炼焦车间采用4×55孔JNDK55-05型5.5m单热式捣固焦炉。单U形集气管（设在焦侧）,双吸气管。两个2×55孔炉组布置在一条中心线上。在每个炉组机侧设一个双曲线斗槽的煤塔。装煤除尘采用双U形导烟管的装煤导烟车（CGT车），将装煤烟尘导到n+2和n-1炭化室。出焦除尘设地面站，采用皮带小车式除尘拦焦机。每2×55孔焦炉配一套新型湿法熄焦系统和预留一套干熄焦装置位置。

1.2 炼焦基本工艺参数

炭化室孔数 4×55 孔

每孔炭化室装煤量(干) 40.6 t

焦炉周转时间 25.5 h

焦炉年工作日数 365 d

焦炉紧张操作系数 1.07

装炉煤水分 10％

煤气产率 330 m3/t干煤

全焦率 75％

焦炉加热用煤气低发热值:

焦炉煤气 17900kJ/m3

装炉煤水份为7%时炼焦干煤相当耗热量

焦炉煤气加热时 2250kJ/kg 1.3 炼焦工艺流程

由备煤车间送来的能满足炼焦要求的配合煤装入煤塔。通过摇动给料器将煤装入装煤推焦机的煤箱内(下煤不畅时，采用风力震煤措施)，并将煤捣固成煤饼，装煤推焦机按作业计划从机侧炉门送入炭化室内。煤饼在炭化室内经过一个结焦周期的高温干馏炼制成焦炭和荒煤气。

炭化室内的焦炭成熟后，用装煤推焦机推出，经拦焦机导入熄焦车内，由电机车牵引熄焦车至熄焦塔内进行喷水熄焦。熄焦后的焦炭卸至凉焦台上，冷却一定时间后送往筛贮焦工段进行筛分。

煤在炭化室干馏过程中产生的荒煤气汇集到炭化室顶部空间，经过上升管，桥管进入集气管，约800℃左右的荒煤气在桥管内被氨水喷洒冷却至85℃左右。荒煤气中的焦油等同时被冷凝下来。煤气和冷凝下来的焦油同氨水一起经吸煤气管道送入煤气净化车间。

焦炉加热用的焦炉煤气，由外部管道架空引入。分别进入每座焦炉的焦炉煤气经预热器预热至45℃左右送入地下室，通过下喷管把煤气送入燃烧室立火道与从废气开闭器进入的空气汇合燃烧。燃烧后的废气通过立火道顶部跨越孔进入下降气流的立火道，再经过蓄热室，由格子砖把废气的部分显热回收后经过小烟道、废气交换开闭器、分烟道、总烟道、烟囱，排入大气。
