安全防范工程施工管理制度一、一般规定1、本制度是参照GB50348-____的规范，制定了安全防范工程施工的基本要求，是安全防范工程施工的基本依据。
2、本制度适用于各类建(构)筑物安全防范工程的施工。
3、安全防范工程的施工，除执行本向度规定外，还应符合国家现行的有关法律、法规及标准、规范的规定。
二、施工准备1、对施工现场进行检查，符合下列要求方可进场、施工：1)施工对象已基本具备进场条件，如作业场地、安全用电等均符合施工要求。
2)施工区域内建筑物的现场情况和预留管道、预留孔洞、地槽及预埋件等应符合设计要求。
3)使用道路及占用道路(包括横跨道路)情况符合施工要求。
4)允许同杆架设的杆路及自立杆杆路的情况清楚，符合施工要求。
5)敷设管道电缆和直埋电缆的路由状况清楚，并已对各管道标出路由标志。
6)当施工现场有影响施工的各种障碍物时，已提前清除。
2、对施工准备进行检查，符合下列要求方可施工：1)设计文件和施工图纸齐全。
2)施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质量标准及验收标准。
3)设备、器材、辅材、工具、机械以及通讯联络工具等应满足连续施工和阶段施工的要求。
4)有源设备应通电检查，各项功能正常。
三、工程施工1、工程施工应按正式设计文件和施工图纸进行，不得随意更改。
若确需局部调整和变更的，须填写“更改审核单”，或监理单位提供的更改单，经批准后方可施工。
2、施工中应做好隐蔽工程的随工验收。
管线敷设时，建设单位或监理单位应会同设计、施工单位对管线敷设质量进行随工验收，并填写“隐蔽工程随工验收单”或监理单位提供的隐蔽工程随工验收单。
3、线缆、光缆敷设应符合工程设计管理制度中的有关规定。
4、工程设备的安装:1)探测器安装。
各类探测器的安装，应根据所选产品的特性、警戒范围要求和环境影响等，确定设备的安装点(位置和高度)。
2)紧急按钮安装。
紧急按钮的安装位置应隐蔽，便于操作。
3)摄像机安装。

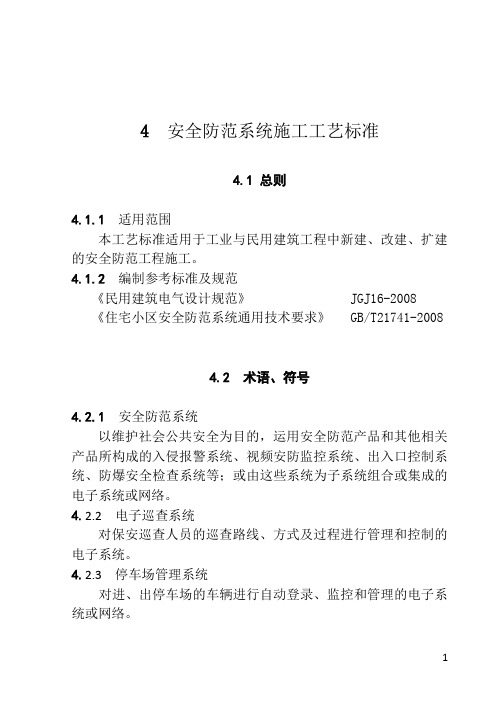

4 安全防范系统施工工艺标准4.1 总则4.1.1适用范围本工艺标准适用于工业与民用建筑工程中新建、改建、扩建的安全防范工程施工。
4.1.2编制参考标准及规范《民用建筑电气设计规范》 JGJ16-2008《住宅小区安全防范系统通用技术要求》 GB/T21741-20084.2 术语、符号4.2.1安全防范系统以维护社会公共安全为目的，运用安全防范产品和其他相关产品所构成的入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等；或由这些系统为子系统组合或集成的电子系统或网络。
4.2.2 电子巡查系统对保安巡查人员的巡查路线、方式及过程进行管理和控制的电子系统。
4.2.3 停车场管理系统对进、出停车场的车辆进行自动登录、监控和管理的电子系统或网络。
14.3 基本规定4.3.1 安全防范系统的范围应包括视频安防监控系统、入侵报警系统、出入口控制（门禁）系统、巡更管理系统、停车场（库）管理系统等各子系统。
4.3.2安全技术防范产品必须经过国家或行业授权的认证机构（或检测机构）认证（检测）合格，并取得相应的认证证书（或检测报告）；4.3.3 工程实施中，应对各类探测器、控制器、执行器等部件的电气性能和功能进行自检，自检采用逐点测试的形式进行。
4.3.4 在安全防范系统设备安装、施工测试完成后，经建设方同意可进入系统试运行，试运行周期应不少于1 个月；系统试运行时应作好试运行4.4 施工准备4.4.1技术准备1 施工前进行图纸会审。
2 施工前应编制施工组织设计（施工方案），并报按公司要求审核批准。
3 施工前应进行技术交底，明确施工方法及质量标准。
4.4.2材料准备1 对施工材料进行清点、分类。
2各种部件、设备的规格、型号和数量应符合设计要求。
3产品外观应完整，无损伤和任何变形。
4 有源设备在安装前均应通电检查各项功能。
5 材料设备应有出厂合格证和3C认证标识。
6有感应性装置的产品应有功能性检测报告。
弱电系统（安防监控子系统）施工工艺2018年2月23日1.施工工艺描述1.1施工技术总则1.1.1严格按照批准后施工图设计进行施工。
1.1.2接到任务书，制订详细的施工方案、计划和进度，确保按时完成任务。
1.1.3审核施工图后，组织相关的施工人员、讲解本次施工的要点、要求和注意事项，使施工人员明确施工的性质、内容和任务。
更好的，按期、按质、按量完成施工任务。
1.1.4遵守国家或部委颁发的法规、标准和规范。
1.1.5严格执行国家或部委颁发的工程施工及验收技术规范或工程及验收暂行技术规定，以及省电信公司的有关文件规定和要求。
1.1.6施工质量要以施工质量第一位宗旨，加强施工现场的管理和施工监督，严格执行施工规范。
做到施工工艺精良，各种测试项目齐全、记录清楚、文字端正、数据准确。
符合相关技术要求。
1.1.7严格按施工操作程序施工，做到文明施工、文明生产。
施工中做好防火、防电、防雷、防化学气体、防事故等预防性的工作，做到施工人员的安全及设备材料的安全。
鉴于安全生产责任重大，严格执行国家有关标准和内蒙古兴泰电子科技有限责任公司安全目标责任状的相关规定”。
1.2安全操作技术一般规定1.2.1注意施工环境，检查作业范围内有无危险地段和可能坠物地带及其它障碍物。
作业人员应按规定穿戴、使用防护用品、用具。
1.2.2所有支架安装等外部设备要符合监控设备载重要求，包括安装面是否适合承重等。
1.2.3所有监控线路安装均符合公司及国家标准，保证强电和弱电线路分开。
尽量使用带屏蔽层的电源线，控制线。
网线符合国家标准。
1.2.4机柜摆放位置和接地要求符合国家标准。
2.材料、设备要求2.1、前端部分：解码器、长延时录像机或硬盘录像机、画面分割器、监视器、计算机、系统软件、打印机、不间断电源等。
．2.2、传输部分：光／电转换器、交换机、光缆、电源线、控制线等。
2.3、终端部分：摄像机、镜头、云台、解码器、防护罩、支架、红外灯、避雷接地装置等。
安防系统安装施工工艺及方法
1. 引言
本文档旨在介绍安防系统安装施工的工艺和方法，以确保安全可靠的安装结果。
2. 施工准备
在开始安防系统安装施工前，需要进行以下准备工作：
- 分析场地布局和需求，确定安装位置和布线规划。
- 准备所需的安防设备和材料。
- 确保施工人员具备相应的技能和资质。
3. 施工步骤
3.1 布线安装
1. 根据布线规划，在墙壁或天花板上进行布线。
2. 使用合适的工具和材料固定布线，并确保布线整齐、牢固。
3.2 设备安装
1. 将安防设备按照布置方案固定在预定位置。
2. 连接设备之间的电缆和信号线，并进行必要的调试和测试。
3.3 系统配置
1. 根据用户需求和设备特点，进行系统配置和参数设置。
2. 确保各个设备之间的互通和协调运作。
3.4 安全环境测试
1. 进行安全环境测试，包括电源接地、防雷等测试。
2. 确保安装的系统满足相关安全标准和法规要求。
4. 施工注意事项
- 施工期间，必须遵循相关的安全规范和操作流程。
- 施工现场必须保持整洁，并注意防止设备和材料的损坏。
- 施工完成后，对安防系统进行维护和保养，确保长期可靠运行。
以上是安防系统安装施工的工艺和方法，希望对您有所帮助。
第1篇一、安全防范工程施工概述安全防范工程施工是指对建筑物、公共场所、企事业单位等场所进行安全防范系统设计、安装、调试和验收的过程。
主要包括以下内容：1. 系统设计：根据工程需求，对安全防范系统进行设计，包括入侵报警系统、视频安防监控系统、出入口控制系统、电子巡查系统、停车库（场）管理系统等。
2. 设备安装：按照设计要求，将各类设备安装到位，确保系统正常运行。
3. 线缆铺设：根据设计图纸，进行线缆铺设，确保信号传输畅通。
4. 调试与验收：对安装完成的系统进行调试，确保系统各项功能正常运行，并通过验收。
二、安全防范工程施工要点1. 施工准备：在施工前，需进行现场勘察，确定施工方案，组织施工人员，准备施工材料、设备等。
2. 设备安装：按照设计要求，对设备进行安装，确保设备安装牢固、可靠。
3. 线缆铺设：根据设计图纸，合理规划线缆路径，确保线缆敷设整齐、美观，避免交叉、重叠。
4. 系统调试：对安装完成的系统进行调试，确保系统各项功能正常运行，无故障。
5. 验收与整改：在系统调试完成后，进行验收，对验收不合格的工程进行整改，直至合格。
6. 文档编制：编制施工图纸、施工记录、验收报告等工程资料。
三、安全防范工程施工注意事项1. 严格按照设计要求和施工规范进行施工，确保工程质量。
2. 加强施工安全管理，防止安全事故发生。
3. 施工过程中，注意保护现场环境，减少对周边环境的影响。
4. 加强与相关部门的沟通协调，确保施工顺利进行。
5. 对施工人员进行安全教育培训，提高安全意识。
6. 施工结束后，及时清理施工现场，确保现场整洁。
总之，安全防范工程施工是一项系统工程，需要各方共同努力，确保工程质量、安全、进度和环保。
通过精心组织、科学施工，为我国社会稳定和人民生命财产安全提供有力保障。
第2篇一、施工准备1. 编制施工方案：根据工程特点，编制详细的施工方案，明确施工工艺、施工顺序、安全措施等。
2. 人员培训：对施工人员进行安全教育和技能培训，提高其安全意识和操作技能。
安全防范工程程序与要求GA／T75-94中华人民共和国公共安全行业标准《安全防范工程程序与要求》GA/T 75-94（公安部1994年3月11日发布1997年7月1日实施）主题内容与适用范围本标准规定了安全防范工程立项、招标、委托、设计、审批、安装、调试、验收的通用程序和管理要求。
本标准适用于所有安全防范工程。
2术语2.1建设单位安全防范工程的委托单位。
2.2设计单位承担安全防范工程设计任务的单位。
2.3施工单位承担安全防范工程设备安装，调试开通、工程设备维修服务的单位。
2.4安全防范工程用于维护社会公共安全和预防灾害事故为目的的报警、电视监控、通讯、出入口控制、防爆、安全检查等工程。
2.5工程规模按照风险等级或工程投资额划分工程规模，并分成三级。
2.5.1一级工程一级风险或投资额100万元以上的工程2.5.2二级工程二级风险或投资额超过30万元,不足100万元的工程。
2.5.3三级工程三级风险或投资额30万元以下的工程。
3工程立项3.1一级工程立项3.1.1一级安全防范工程申请立项前,必须进行可行性研究，并由建设单位或设计单位编制。
3.1.2可行性研究报告的主要内容:a.任务来源;b.政府部门的有关规定和要求;c.被防护目标的风险等级与防护级别;d.工程项目的内容和目的要求;e.建设工期；f.工程费用概算；g.社会效益分析。
3.2二、三级工程立项3.2.1二、三级安全防范工程立项前，必须有设计任务书，由建设单位自行编制，也可请设计单位代编。
3.2.2设计任务书的内容：a.任务来源；b.政府部门的有关规定和管理要求；c.工程项目的内容和目的要求；d.建设工期；e.工程投资控制数额；f.建成后应达到的预期效果。
3.3可行性研究报告和设计任务书的审批可行性研究报告和设计任务书经相应的主管部门批准后，工程正式立项。
4资格审查与工程招标、委托4.1资格审查承担安全防范工程设计、施工的单位应持有省、市级以上公安技术防范管理部门审批发放的工程设计、施工的资格证书，并经建设单位所在地区公安技术防范管理部门的资格验证，方可承担工程设计和施工。
家庭安全防范系统布置方案一、操作工艺1、工艺流程：→2、家庭安全防范系统安装要求：（1）家庭安全防范系统建筑物内垂直干线应采取金属管、封闭式金属线槽等保护方式进行布线。
与裸放的电力电缆的最小净距800mm；与放在有接地的金属线槽或铜管中的电力电缆最小净距150mm。
（2）水平子系统应穿钢管理于墙内，禁止与电力电缆同穿一管内。
（3）吊顶内施工时，线缆禁止暴露在外，须穿于PVC管或蛇皮管软管内；安装设备处须设置接线盒。
（4）弱电线路的电缆竖井应与强电线路的电缆竖井分别设置。
如受条件限制必须合用一竖井时，应分别不止在竖井的两侧。
（5）穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%。
（6）敷设封闭线槽内的绝缘导线或电缆的总截面积，不应大于线槽净截面积的50%。
3、设备安装要求：（1）在宽度小于3m的内走道顶棚上设置烟感、温感探测器时，应居中安装，距离不应超过15m，探测器至墙端的距离不应大于探测器安装间距的1/2。
（2）可燃气体探测器离气源不应大于1.5m。
（3）紧急按钮O.5m范围内不应有遮挡物。
（4）烟感至空调送风口边缘的水平距离不应小于1.5m。
（5）屋顶部有热屏障时，感烟探测器下表面至顶棚的距离见表1.1。
（6）锯齿形屋顶和坡度大于150的人字形屋顶应在每个屋脊处设置一排探测器,探测器下表面距屋顶最高处的距离同样见表1.1中所列数值。
表1.1 感烟探测器下面至顶棚的距离（7）探测器应水平安装，如果必须倾斜安装时，倾斜角度不应大于450。
（8）在电梯井、升降机井设置探测器时,应将探测器安装在井道上方的机房顶棚上。
（9）门磁安装分为可移动部件安装和输出部件安装。
可移动部件安装在活动的门窗上；输出部件安装在相应的门窗上，两者安装距离不应超过10mm。
输出部件上有两条线，正常状态为常闭输出，门窗开启超过10mm，输出转换成为常闭输出。
（10）探测器能探测到的目标，应在探测器设计运动距离的探测覆盖区域内，探测器应处于报警状态。
安全防范工程技术标准gb50348-2018
GB50348-2018安全防范工程技术标准是一项符合国家安全规定的技术标准，适用于任何类型和规模的安全防范工程。
本标准规定了安全防范工程的基本要求，各项要求从设计、施工现场把关、质量检查、检测检验及工程验收七个方面全面展开，确保安全防范工程的
设计及施工均符合规范要求的。
安全防范工程设计的原则及设计规范包括综合评价、方案选择、系统防范设计、系统
设计模型、系统激活及参数选择、技术规范和标准规定等多种方面，并在具体例子中进行
了深入夯实。
安全防范工程施工阶段的要求包括工艺管理、材料管理、施工技术规程、安全管理、
质量管理等，并具体规定了材料的储存、入场检验、机械施工、安装、调试、封堵、清理等，保证布置工程质量、安全性和可靠性。
质量检查要求包括材料检验、施工检验、沉降检测、安装检验、调试检验、系统主机
检验、试点运行等，保证安全防范工程安装完毕后达到设计要求，满足安全要求。
安全防范工程的检测检验要求包括静态检查、系统正常防范测试、系统防范试验、逆
控制实验、动态反应检验等，保证安全防范工程的准确性、可靠性和真实性，确保安全防
范工程正常运行。
安全防范工程工程验收要求包括验收对象、建设验收工作计划、验收依据、参见部分
验收报告及建设效果等阶段，全面检查安全防范工程的质量、效果，确认安全防范工程按
设计要求及安全要求实施，可以投入使用。
本标准规定了安全防范工程的设计、施工、检测、检验及验收全局，有助于维护公民
的安全与利益，加强安全防范工程的管理，推动安全防范工程的技术发展。
前言：安防系统包含很多子系统，对于入门者来说，首先要学习安防系统方面的知识，周末跟着薛哥一起学习安防系统施工工艺吧
正文：
一、安防系统施工的总体步骤
1．施工准备阶段：熟悉施工图纸及有关资料，施工技术交底。
2．材料、设备、工具、辅材等有关必要的物品应准备齐全。
3．样板工序：安防穿线、设备安装、机柜内理线。
4．施工现场布线施工、设备安装、调试，试运行。
5．自检、检测、竣工验收。
二、常用工具、调试设备与仪器
1．剥线钳、电烙铁、网线钳、万用表
2．测线仪、笔记本3．小型监视器（携带方便，用于室外分系统或摄像机的测试）。
4．主干光纤衰减专用测试仪器。
5．其他检测、测试专用设备（如有需要）。
现场前端设备的分类：
安全防范系统主要包括：视频监控系统、入侵报警系统、出入口控制系统、电子巡更系统、停车库（场）管理系统以及相关系统。
根据工程所涉及的子系统，结合平面布置图及配置表对各系统前端设备进行分类，将设备的型号、编号、设备的安装位
置、安装方式（壁装、吊装、吸顶安装）、防护范围编制成前端设备安装配置表三、管内穿线、线槽内配线
1．布线前的检查：
-金属电线管在穿线前，应首先检查各个管口的护口是否齐整，如有遗漏和破损，均应补齐和更换。
・检查管与线槽连接处的护圈是否齐全。
・电管进入底盒时内外螺母要确认锁紧。
・线槽内需要清除垃圾杂物或积水，使线槽内外保持清洁。
2．放线：
・先按照图纸编号做好线缆标签。
・放线时应分区域，先放长的，后放短的，有顺序进行。
・将导线抻直、捋顺。
・可盘成大圈或使用专门的放线工具。
・边放边整理，不应出现缠绕、扭结、损伤导线等现象。
・每个分支应使用扎带绑扎成束。
四、前端设备安装
安装前要确认：
1．现场与图纸的充分结合，确定精确位置。
2．应该安装的方式：吸顶、支架、吊杆、立杆。
3安装高度：摄像头（）'各类探头、、读卡器、报警按钮、巡更点等。
4．前端设备的朝向及角度。
5．设备覆盖范围及有效距离。
门禁读卡器的类型，大小。
出门按钮的类型
8．门锁的类型：磁力锁、电插锁、阳极锁、机电一体锁等。
五、报警系统前端探测器的安装1．震动探测器应安装在远离震动源的地方，如电机、水泵和产生振动的设备。
2．安装被动红外探测器时，应该充分注意探测背景物体的运动和红外辐射情况。
3．主动红外探测器安装在室外要注意警戒范围内的干扰物，应安装在固定不动的物体上，探头必须安装牢靠，不能晃动，不能对准闪烁的光源，要注意安装位置，以免引起误报。
4、电子围栏系统注意安装高度以及缝隙宽度
六、报警控制器的安装1．控制箱体的安装要有细化图纸：安装大样图，墙面布置图，接线图等。
2．报警系统控制器应安装在弱电间、安保机房或值班室的设备机柜内；控制器应安装牢靠，不得倾斜；如果安装在轻质隔墙上，应采取加固措施。
3．控制器的接线应该：
・配线整齐，固定牢靠。
・电缆、导线均应标明编号，与图纸一致，字迹清晰，不易退色。
・电缆芯和导线应留有不小于的余量。
・控制器的电源应采用专用安全电源。
・控制器要有保护接地线（外壳和接地端），并按接地规范施工）。
七、摄像机等前端设备的安装
1. 摄像机等安装前应按下列要求进行检查：
・将摄像机通电进行检测和粗调，确认各项功能正常，方可安装。
・检查摄像机防护罩。
・检查摄像机座与支架或云台的安装尺寸。
2. 在手搬动、架设摄像机过程中，不得打开镜头盖。
3. 摄像装置等的安装应牢靠、稳固。
从摄像机引出的电缆宜留有的余量，不得影响摄像机的转动。
5. 摄像机的电缆和电源线均应固定，不得用插头承受电缆的自重。
6. 先对摄像机进行初步安装，经通电试看，细调，检查各项功能，观察监视区域的覆
盖范围和图像质量，符合要求后方可固定。
7. 视频接头与视频线连接要求采用烙铁焊接，不得有虚焊或者连接不老固，不建议采
用压接连接（时间长了容易松动，导致信号不稳定）。
8. 电源线的护套剥开不应过长，接好后不得有铜线露在外面，防止短路。
9. 明装的摄像机视频线和电源线都应用缠绕管保护，整洁美观。
10网.络摄像机接线处水晶头已经要做好防护措施
八、门禁系统前端设备安装
1. 门禁系统现场设备的安装遵循“右手侧”和“开门侧”安装方式：
・对于单开门，读卡器和出门按钮均安装在开门侧。
・对于双开门，读卡器和出门按钮分别安装在右手侧。
・或根据实际情况合理调整，以方便使用为原则。
2. 门禁读卡器：
・一般要求安装完成后读卡器底边距地米。
・读卡器与门框边的距离应统一，建议左右。
・同一个区域的读卡器安装方式应统一（方位、高度、距离等）。
出门按钮：
・出门按钮的安装要和灯具开关、空调温控开关等协调统一，按钮应在最靠近门框位置（使用频率最高，应置于最方便位置）。
・出门按钮与门框边的距离应统一，建议左右。
・要求安装后底边距地米。
4. 门锁的类型：磁力锁、电插锁、阳极锁、机电一体锁等；不同类型的锁具，
安装方式各异，需要提前沟通确认，最好提供样品以供开孔、预留位置等。
九、监控室及设备安装
布线及理线要求：
1. 机柜安装应符合下列规定：
・机柜安装位置应符合设计要求，或根据现场电缆地槽和接线盒位置作适当调整。
-机柜的底座应与地面固定。
・机柜安装应竖直平稳，垂直偏差不得超过％
・几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差、两个机柜中间缝隙应在要求之内。
・机柜内的设备、部件的安装，应在机柜定位完毕并加固后进行，安装在机柜内的设备应牢固、端正。
・机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏。
2. 控制台安装应符合下列规定：
・控制台位置应符合设计要求。
控制台应安放竖直，台面水平
・附件完整、无损伤、螺丝紧固，台面整洁无划痕。
・台内接插件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲脱落现象。
3. 监控室内，电缆的敷设应符合下列要求：
・采用地槽或墙槽时，电缆应从机柜、控制台底部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽内；拐弯处应符合电缆曲率半径要求。
・采用架槽时，架槽宜每隔一定距离留出线口。
电缆由出线口从机柜上方引入,在引入机柜时应成捆绑扎。
・采用电缆走道时，电缆应从机柜上方引入，并应在每个梯铁上进行绑扎。
・采用活动地板时，电缆在地板下可灵活布放，并应顺直无扭绞；在引入机柜和控制台处还应成捆绑扎。
・在敷设的电缆两端应留适度余量，并标示明显的永久性标记。
4. 各种电缆和控制线插头的连接应符合产品的要求。
5. 监视器的安装应符合下列要求：
・监视器可装设在固定的机柜和柜上，也可装设在控制台操作柜上，当装在柜内时，应采取通风散热措施。
・监视器的安装位置应使屏幕不受外来光直射，当有不可避免的光时，应加遮光时，应采取通风散热措施。
・监视器的外部可调节部分，应暴露在便于操作的位置，可加保护盖。
十、供电、与接地保护
安防系统的电源，应该严格要求，并规范施工：
电压要稳定，线路电压衰减应在允许范围内
．供电设备、机柜、操作台、电视墙等必须有防静电接地保护
2．前端摄像机、探头、读卡器、控制器、存储设备原则上不能停电。
3．在电源功率上必须满足整个系统的需要，且预留一定的余量。
4．供电方式：应该从系统的中心向各探测器、摄像机和有关设备统一供电，集中统一控制。
5．供电电源应采用专用稳压电源。
6安保、门禁系统的前端设备、存储设备、传输系统应采用不间断电源（）供电。
薛哥总结
本篇文章适合新手学习，正好周末一块学习，老司机可以飘过，大家周末愉快。
